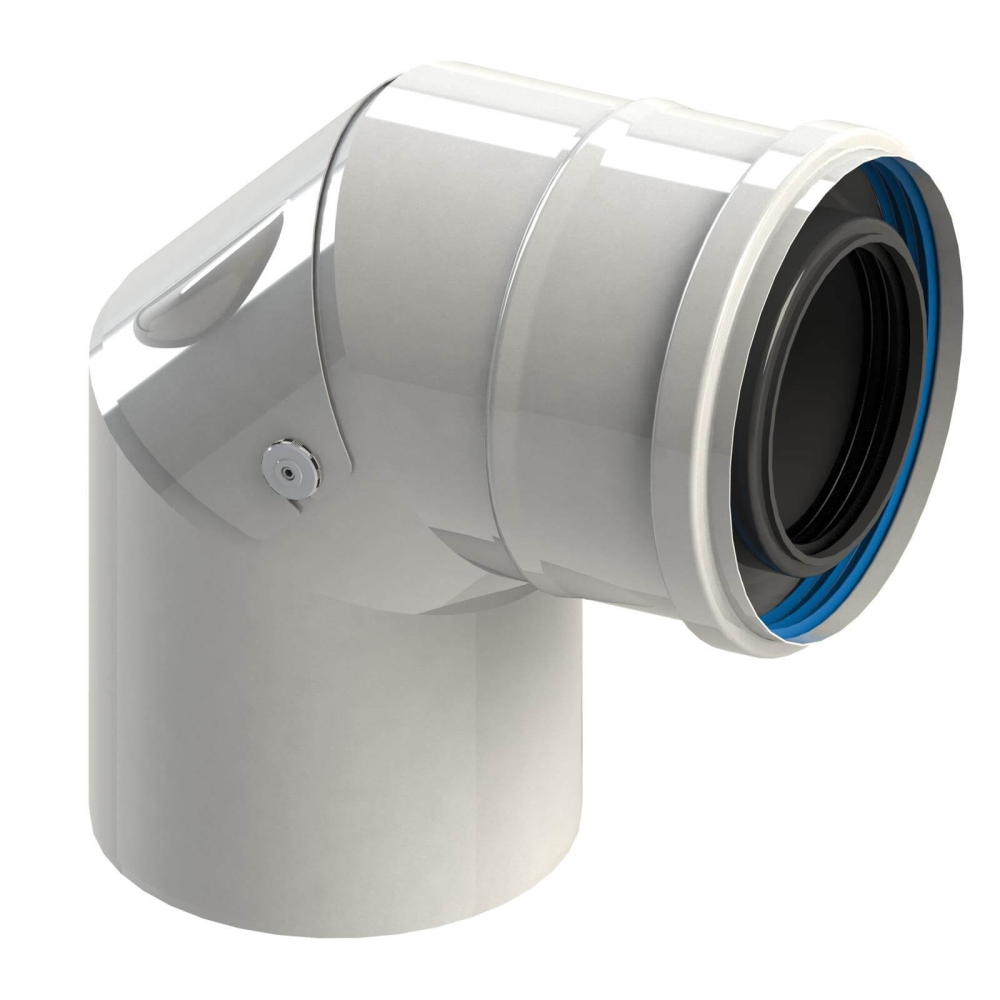

jeremias Abgasrohr Bogen 90° mit Revision, DN 80/125, konzentrisch
Der 90° Bogen mit Revision von jeremias ist für ein Brennwert-Abgassystem gedacht. Er wird als Teil des Abgasrohrs genutzt und ist konzentrisch.
Lieferumfang:
- 1 × Abgasrohr Bogen 90° mit Revision, DN 80/125, konzentrisch – System TWIN - PL
System TWIN - PL
(druckdichte konzentrische Verbindungsleitung aus Kunststoff (PP) für raumluftunabhängigen Betrieb)
CE-zertifizierte, konzentrische, druckdichte Abgasleitung im Gebäude mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.
Produkteigenschaften
- Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
- Kombination mit TWIN-P-, EW-PPS-, EW-PP-FLEX-Systemen möglich
- Verwendung der Feuerstätte als Dachheizzentrale möglich
Technische Daten System TWIN-PL
| Nennweiten Durchmesser (Innenrohre / Außenrohre) | DN 80 / 125 mm | |
|---|---|---|
| Material | innen | PP (Polypropylen) |
| außen | eloverzinkt, pulverbeschichtet | |
| Wandstärke | innen | 2,0 mm |
| außen | 0,5 – 0,6 mm | |
| Oberfläche | weiß, pulverbeschichtet (RAL9016) | |
| Betriebstemperatur | bis max. 120°C | |
| Verbindung | Steckverbindung Muffe / Sicke mit innenliegender Spezialdichtung im Abgas- und Außenrohr | |
| Klemmband / Dichtring | Dichtring im Innen- und Außenrohr vormontiert; kein Klemmband | |
| CE-Zertifikatsnummer | 0036 CPR 9174 043 | |
| CE-Klassifizierung nach DIN EN 14471 | T120 - H1 - W2 - O00 - LI - E - U0 | |
Jeremias Abgastechnik GmbH
Opfenrieder Str. 12
91717 Wassertrüdingen
Deutschland
Abgasrohr Revisions-Bogen konzentrisch DN 80/125 90°
Einsatzzweck / Verwendung
Konzentrische Verbindungsleitung aus eloverzinktem Außenmantel / Kunststoff Innenrohr für
Feuerstätten in raumluftunabhängiger Betriebsweise.
Brennstoff
Öl, Gas
Einsatztemperatur
= 120 °C
Material
innen: PP - Polypropylen
außen: weiss pulverbeschichtet RAL 9016
Wandstärke
innen: 2,0 mm
außen: 0,5 - 0,6 mm
Schweißnaht
innen: Heizelementstumpfschweißen
außen: WIG durchgehend / Laser
Dichtheit
Steckverbindung Sicke / Muffe mit innenliegender Spezialdichtung im Abgasrohr
Zulässig für Überdruck
200 Pa
Rußbrandbeständigkeit
Nein
Freistehendes Ende
3 m ab letzem Wandhalter
Mittlere Rauhigkeit
1,0 mm
CE-Zertifikatsnummer
0036 CPD 9174 015
