BOSCH Paket GC-B5303 Gas-Brennwert-Kompaktgerät GC5300iWM 17/100S, bauseitige Verrohrung
BOSCH Bestell-Nr.: 7739620361

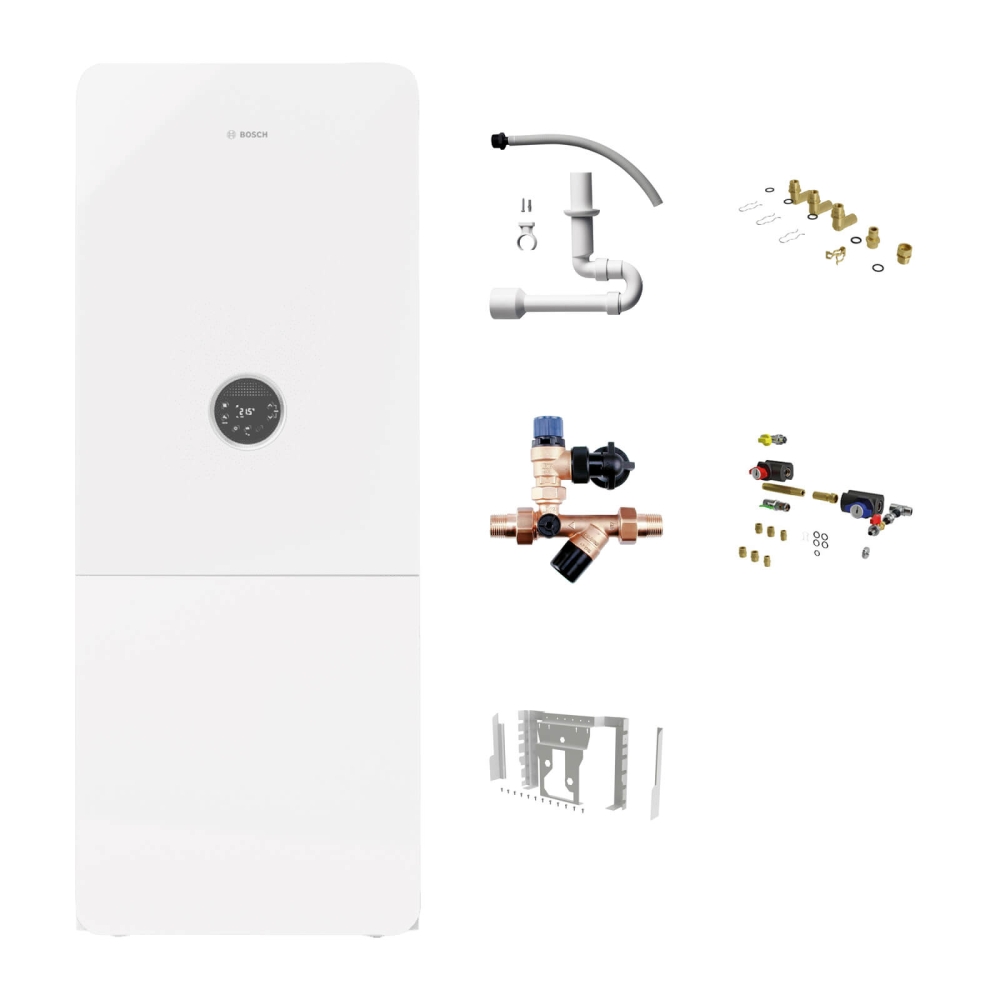

Paketinhalt
- 1 × 7738101039 BOSCH Gas-Brennwertgerät, Kompaktmodul, Condens GC5300i WM 17/100S 23
- 1 × 7738112831 BOSCH Installationszubehör CS 34, Anschlusswinkel bauseitiger Verrohrung
- 1 × 7738112842 BOSCH Installationszubehör SF 12, Seitenblenden (Montage ohne Basis-Modul)
- 1 × 7738112832 BOSCH Installationszubehör CS 28-1, Servicepaket Absperrhähne mit TAE
- 1 × 7719000758 BOSCH Installationszubehör Nr. 429, Sicherheitsgruppe ohne Druckminderer
- 1 × 7719002146 BOSCH Installationszubehör Nr. 885, Ablaufgarnitur
Therme
Condens GC5300iWM 17/100 S 23
BOSCH Bestell-Nr.: 7738101039
3,4 - 17,9 kW bei 40/30°C Erdgas E/H (min. - max.)
8,3 - 16,6 kW bei 80/60°C Erdgas E/H (min. - max.)
Hohe Effizienz für Einfamilienhäuser
Das Gas-Brennwert-Kompaktgerät GC5300iWM von Bosch bietet hohen Warmwasserkomfort, hohe Effizienz und eine einfache Bedienung. Die Leistung wird vom Gerät immer stufenlos im Verhältnis 1:10 an ihren aktuellen Wärmebedarf an. Dadurch arbeitet das Kompaktgerät das ganze Jahr über besonders energiesparend und sorgt gleichzeitig noch für einen niedrigen Gasverbrauch.
Kompakte Maße mit einfacher Bedienung
Das bodenstehende Gerät hat eine kompakte Bauweise und ist damit besonders platzsparend. Ausgestattet ist das Kompaktgerät mit dem Bedienfeld UI301 zur einfachen Inbetriebnahme und optimalen Service. Zusätzlich kann man das Gerät noch mit dem Regler EasyControl kombinieren, was eine Steuerung per App über ein Smartphone oder Tablet ermöglicht.
Produktmerkmale
- Gas-Brennwert-Kompaktgerät Condens 5300i WM für das Einfamilienhaus
- Schichtladespeicher für höchsten Warmwasserkomfort
- Aluminium-Silizium Wärmeblock mit verbesserter Energieeffizienz
- Modulationsbereich bis 1:10 (Warmwasserbereitung)
- Einfacher Zusammenbau durch verbessertes Montagekonzept
- Optimal kombinierbar mit Regler EasyControl: für smarte Funktionen und eine intuitive Bedienung
- Steckplatz für Funkmodul Control-Key K20 RF. Einfach in das Gerät stecken – schon ist die Heizung übers Internet erreichbar!
Ausstattung
- Bedienfeld UI 301 zur einfachen Inbetriebnahme und Service
- Hocheffizienzpumpen für Heizung und Schichtladekreis
- 3-Wege-Ventil
- Manueller Entlüfter
- Sicherheitsventil
- Temperaturbegrenzer
- EMS Bus
Hinweise
- Die Lieferung erfolgt zur leichteren Einbringung geteilt auf einer Palette
- Nicht im Lieferumfang enthalten: Regler EasyControl und Bosch Funkmodul Control-Key K20 RF zur drahtlosen Verbindung zum Regler EasyControl
- Mit allen anderen EMS 2 Systemreglern verwendbar
Bei Auslieferung vorjustiert auf Erdgas E/H. Anpassung auf Erdgas L/LL durch Einstellung an der Gasarmatur.
Installationszubehör
Installationszubehör CS 34, Anschlusswinkel bauseitiger Verrohrung
BOSCH Bestell-Nr.: 7738112831
Anschlusswinkel zur bauseitigen Verrohrung für GC 5300i WM. CS 35 wird nicht benötigt.
Installationszubehör SF 12, Seitenblenden (Montage ohne Basis-Modul)
BOSCH Bestell-Nr.: 7738112842
Seitenblenden für GC5300i WM bei Montage ohne Basis Modul.
Installationszubehör CS 28-1, Servicepaket Absperrhähne mit TAE
BOSCH Bestell-Nr.: 7738112832
Bestehend aus:
- 2 Wartungshähne R 3/4", Durchgangsform
- 1 Gashahn 1/2", Durchgangsform, mit thermischer Absperrvorrichtung
- T-Stück mit steckbarem Entleerhahn
- Trinkwasserabsperrhahn R3/4"
Installationszubehör Nr. 429, Sicherheitsgruppe ohne Druckminderer
BOSCH Bestell-Nr.: 7719000758
Sicherheitsgruppe (DN15) für Netzdrücke bis 4 bar mit Sicherheitsventil (6 bar), Absperrhahn, Prüfstutzen, Rückschlagventil, Anschlussverschraubungen.
Installationszubehör Nr. 885, Ablaufgarnitur
BOSCH Bestell-Nr.: 7719002146
Ablaufgarnitur inkl. Befestigungsteilen und Ablaufschlauch für das Sicherheitsventil (Zubehör Nr. 429/430).
Technische Daten – Tabellen
Technische Daten des Kompaktgeräts
| Gas-Brennwert-Kompaktgerät | Einheit | GC5300iWM 17/100 S 23 | GC5300iWM 24/100 S 23 |
|---|---|---|---|
| BOSCH Bestell-Nr. | 7738101039 | 7738101040 | |
| Energieeffizienzklasse | |||
| Energieeffizienzklasse Raumheizung |  |
 |
|
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
|
| Jahreszeitenbedingte Raumheizungs-Energieeffizienz | % | 94 | |
| Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima | % | 85 | |
| Schallleistungspegel in Innenräumen | dB (A) | 45 | 49 |
| Grunddaten | |||
| min. Nennwärmeleistung (50/30°C) | kW | 3,4 | 3,4 |
| max. Nennwärmeleistung (50/30°C) | kW | 17,9 | 25,4 |
| min. Nennwärmeleistung (80/60°C) | kW | 8,3 | 11,9 |
| max. Nennwärmeleistung (80/60°C) | kW | 16,6 | 23,8 |
| min. Nennwärmebelastung Heizung | kW | 8,5 | 12,3 |
| max. Nennwärmebelastung Heizung | kW | 17,0 | 24,5 |
| max. Nennwärmeleistung (Warmwasser) | kW | 30,0 | 30,0 |
| max. Vorlauftemperatur | °C | 82 | |
| Speicherinhalt | l | 100 | |
| Spannungsversorgung | 230 V / 50 Hz | ||
| Schutzart (EN 60529) | IPX2D | ||
| Abmessungen | |||
| Höhe | mm | 1531 | |
| Breite | mm | 600 | |
| Tiefe | mm | 669 | |
| Nettogewicht | kg | 115,879 | |
| Vor- und Rücklauf Heizung | Zoll | G ¾″ | |
| Vor- und Rücklauf Speicher | Zoll | G ¾″ | |
| Gasanschluss | Zoll | G ½″ | |
| Abgasrohranschluss | Ø mm | 80 | |
| Luft/Abgasrohranschluss | Ø mm | 125 | |
| Produkt-Ident-Nr. | CE-0085CU0157 | ||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
