jeremias Abgas Grundpaket Schornstein DN 60 auf DN 80 im Schacht für Brennwerttherme / Brennwertkessel
Das Abgas Grundpaket Schornstein enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme in einem Schornstein zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zum Schornstein (System TWIN - PL) und aus Teilen aus einwandiger, starrer Abgasleitung für die Verlegung im Schornstein (Sytem EW - PPS). Ergänzt durch entsprechende Längenelemente (nicht Bestandteil dieses Artikels), um ihre Anforderungen bezüglich notwendiger Länge der Zuleitung und Schachtlänge des Schornsteins zu erfüllen, haben sie dann alles, was sie für den Abgas-Anschluss benötigen.

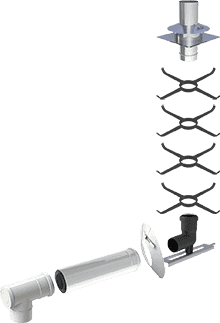

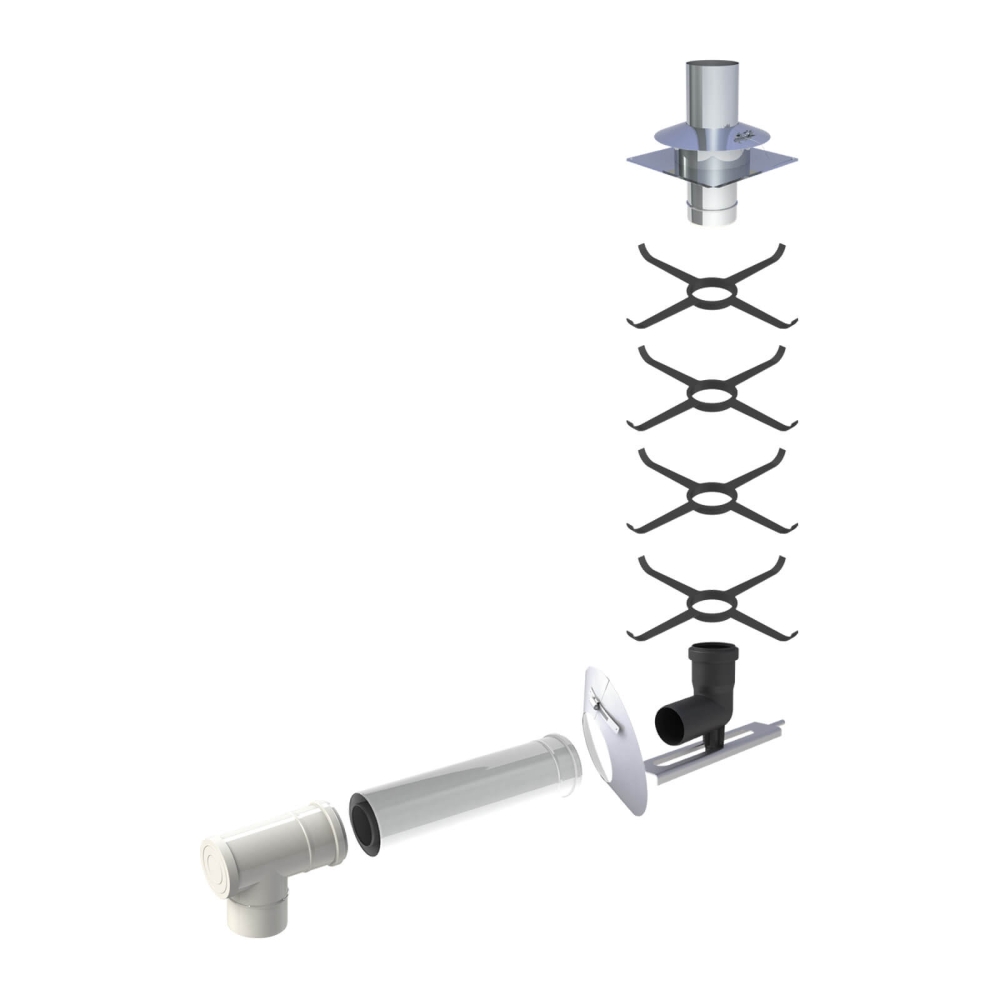

Bestehend aus:
- 1 × Universalkopfabdeckung, inklusive Mündungsrohr aus Edelstahl und Wetterkragen
- 4 × Montageschellen / Abstandshalter im Schacht Kunststoff
- 1 × Winkel 87°, mit Stützfuß und Auflageschiene – System EW - PPS
- 1 × Wetterkragen / Wandrosette
- 1 × Längenelement 500 mm DN 60/100 – System TWIN - PL
- 1 × T-Stück 87°, mit Revisionsdeckel DN 60/100 – System TWIN - PL
- 1 × Erweiterung PPS 60 mm - 80 mm
System TWIN - PL
(druckdichte konzentrische Verbindungsleitung aus Kunststoff (PP) für raumluftunabhängigen Betrieb)
CE-zertifizierte, konzentrische, druckdichte Abgasleitung im Gebäude mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.
Produkteigenschaften
- Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
- Kombination mit TWIN-P-, EW-PPS-, EW-PP-FLEX-Systemen möglich
- Verwendung der Feuerstätte als Dachheizzentrale möglich
Technische Daten System TWIN-PL
| Nennweiten Durchmesser (Innenrohre / Außenrohre) | DN 60 / 100 mm | |
|---|---|---|
| Material | innen | PP (Polypropylen) |
| außen | eloverzinkt, pulverbeschichtet | |
| Wandstärke | innen | 2,0 mm |
| außen | 0,5 – 0,6 mm | |
| Oberfläche | weiß, pulverbeschichtet (RAL9016) | |
| Betriebstemperatur | bis max. 120°C | |
| Verbindung | Steckverbindung Muffe / Sicke mit innenliegender Spezialdichtung im Abgas- und Außenrohr | |
| Klemmband / Dichtring | Dichtring im Innen- und Außenrohr vormontiert; kein Klemmband | |
| CE-Zertifikatsnummer | 0036 CPR 9174 043 | |
| CE-Klassifizierung nach DIN EN 14471 | T120 - H1 - W2 - O00 - LI - E - U0 | |
System EW - PPS
(einwandige, druckdichte Systemabgasleitung aus Kunststoff (PP))
CE-zertifizierte, einwandige, überdruckdichte und starre Systemabgasleitung aus Kunststoff, einschließlich innenliegender EPDM-Lippendichtungen.
Produkteigenschaften
- angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
- Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
- feuchteunempfindlich
- einsetzbar bis 5000 Pa
Technische Daten System EW - PPS
| Nennweiten Durchmesser | DN 80 mm |
|---|---|
| Material | PP (Polypropylen) |
| Wandstärke | 2,0 mm |
| Betriebstemperatur | bis max. 120°C |
| Verbindung | Steckverbindung Muffe / Sicke mit innenliegender EPDM-Lippendichtung |
| Dichtung | ist im Lieferumfang enthalten |
| CE-Zertifikatsnummer | 0036 CPR 9174 043 |
| CE-Klassifizierung nach DIN EN 14471 | T120 - H1 - W2 - O20 - LI - E - U |
