jeremias Abgas Grundpaket Schrägdach Dachdurchführung DN 80 / 125 mm für Brennwerttherme / Brennwertkessel
Das Abgas Grundpaket für die Dachdurchführung bei einem Schrägdach enthält die wichtigsten Teile, um den Abgas-Anschluss einer Brennwerttherme durch ein Schrägdach hindurch zu ermöglichen. Es besteht aus Teilen aus mehrschaliger, konzentrischer Verbindungsleitung für die Verbindung zur Dachdurchführung (System TWIN - PL) und aus Teilen aus konzentrischer, druckdichter Abgasleitung mit Kunststoff-Innenrohr und Edelstahl-Außenrohr für den Außenbereich (System TWIN - P). Ergänzt durch entsprechende Längenelemente (nicht Bestandteil dieses Artikels), um ihre Anforderungen bezüglich notwendiger Länge der Zuleitung zu erfüllen, haben sie dann alles, was sie für den Abgas-Anschluss benötigen.

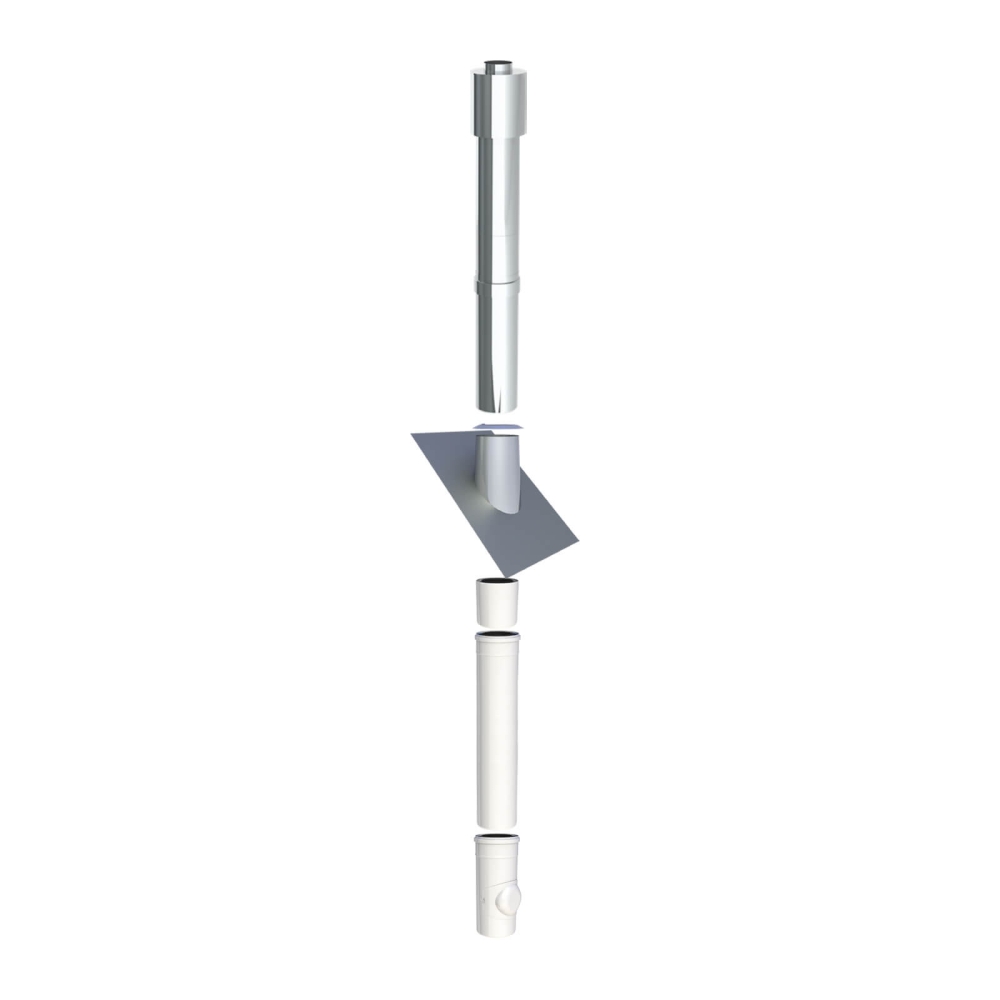

bestehend aus:
- 1 × Terminal senkrecht unlackiert DN 80/125 – TWIN - P
- 1 × Dachdurchführung 36°-45°mit Bleirand ohne Wetterkragen, DN 125 – System TWIN - P
- 1 × Übergang von System TWIN-PL auf TWIN-P DN 80/125 – TWIN - PL
- 1 × Längenelement 500mm DN 80/125 – System TWIN - PL
- 1 × Revisionselement mit Drehverschluss innen und Schnappverschluss außen (bis 120°/H1) DN 80/125 – System TWIN - PL
- 1 × Wetterkragen / Wandrosette
System TWIN - PL
(druckdichte konzentrische Verbindungsleitung aus Kunststoff (PP) für raumluftunabhängigen Betrieb)
CE-zertifizierte, konzentrische, druckdichte Abgasleitung im Gebäude mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.
Produkteigenschaften
- Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
- Kombination mit TWIN-P-, EW-PPS-, EW-PP-FLEX-Systemen möglich
- Verwendung der Feuerstätte als Dachheizzentrale möglich
Technische Daten System TWIN-PL
| Nennweiten Durchmesser (Innenrohre / Außenrohre) | DN 80 / 125 mm | |
|---|---|---|
| Material | innen | PP (Polypropylen) |
| außen | eloverzinkt, pulverbeschichtet | |
| Wandstärke | innen | 2,0 mm |
| außen | 0,5 – 0,6 mm | |
| Oberfläche | weiß, pulverbeschichtet (RAL9016) | |
| Betriebstemperatur | bis max. 120°C | |
| Verbindung | Steckverbindung Muffe / Sicke mit innenliegender Spezialdichtung im Abgas- und Außenrohr | |
| Klemmband / Dichtring | Dichtring im Innen- und Außenrohr vormontiert; kein Klemmband | |
| CE-Zertifikatsnummer | 0036 CPR 9174 043 | |
| CE-Klassifizierung nach DIN EN 14471 | T120 - H1 - W2 - O00 - LI - E - U0 | |
System TWIN - P
(druckdichte konzentrische Systemabgasleitung mit Kunststoff-Innenrohr und Edelstahl-Außenrohr für raumluftunabhängigen Betrieb)
CE-zertifiziertes, mehrschaliges, konzentrisches, überdruckdichtes Luft-Abgassystem für Feuerstätten in raumluftunabhängiger Betriebsweise, geeignet für trockene oder feuchte Betriebsweise bis max. 120°C im Unter- und Überdruck/Hochdruck.
Produkteigenschaften
- Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
- Kombination mit TWIN-PL-, EW-PPS-, EW-PP-FLEX-Systemen möglich
- Verwendung der Feuerstätte als Dachheizzentrale möglich
- Klemmbandlose Montage in der Steigleitung (Klemmbänder TWP45 auf Wunsch optional erhältlich)
Technische Daten System TWIN-P
| Nennweiten Durchmesser (Innenrohre / Außenrohre) | DN 80 / 125 mm | |
|---|---|---|
| Material | innen | PP (Polypropylen) |
| außen | Edelstahl – Werkstoff 1.4509 (441) | |
| Wandstärke | innen | 2,0 mm |
| außen | 0,5 mm | |
| Oberfläche | Hochglanz | |
| Betriebstemperatur | bis max. 120°C | |
| Verbindung | Steckverbindung Muffe/Sicke mit innenliegender Spezialdichtung im Abgasrohr, keine Sicke im Außenrohr | |
| Klemmband / Dichtring | Dichtring für das Innenrohr ist im Standardlieferumfang enthalten. (Bei Montage als Verbindungsleitung im Heizraum muss an jeder Steckverbindung eine außenliegende Dichtung mit Klemmband TW1490 verwendet werden!); kein Klemmband | |
| CE-Zertifikatsnummer | 0036 CPR 9174 043 | |
| CE-Klassifizierung nach DIN EN 14471 | T120 - H1 - W2 - O00 - LE - E - U0 | |
