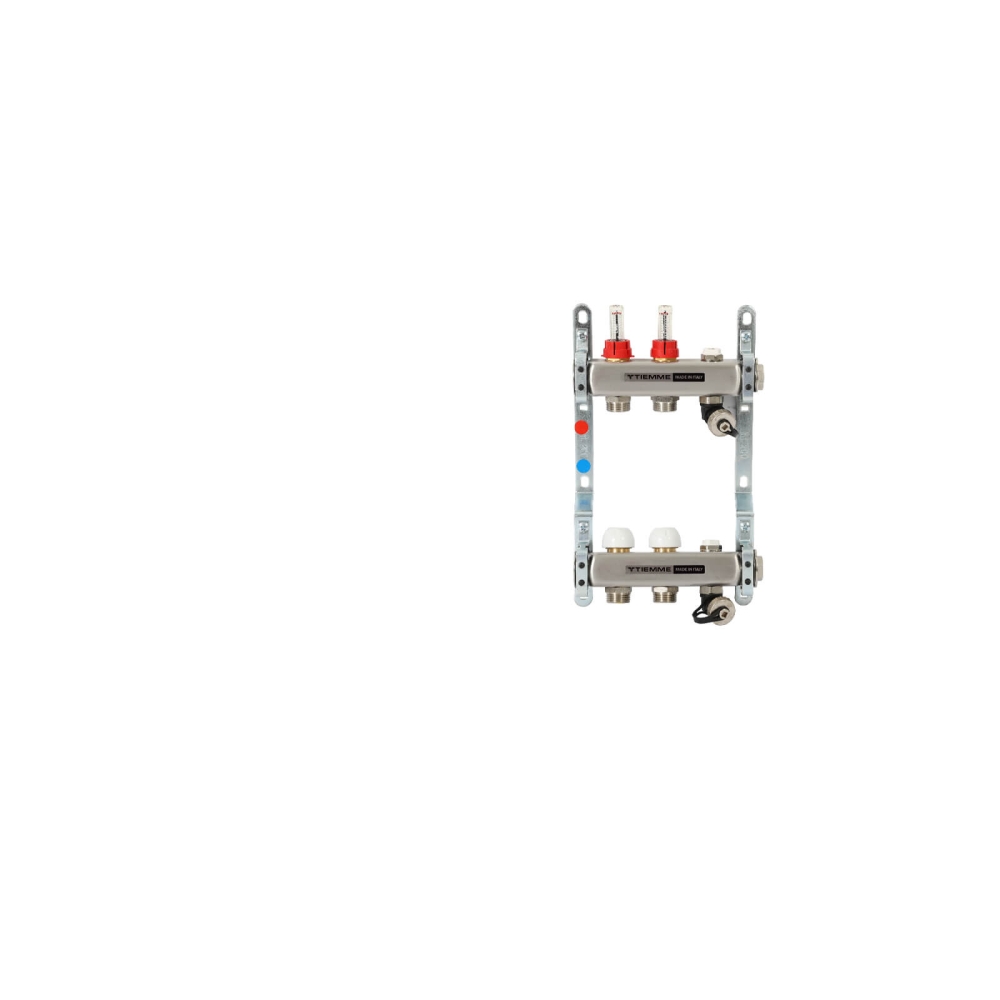

TIEMME 2-er Heizkreisverteiler 1" mit Ventilverteilerelementen 3/4", und manueller Entlüftung
Heizkreisverteiler

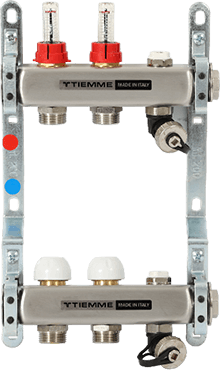

2-er Heizkreisverteiler
Hersteller Artikelnr.: 3920204
Technische Daten
- Max. Betriebstemperatur: +110 °C
- Min. Betriebstemperatur: -20 °C *
- Max. Betriebsdruck: 10 bar
- Flüssigkeiten: Wasser (Glykol: < 30%)
- Verteilergewinde: Female ISO 228
- Wege Verbindungen: 3/4" × 18 Euroconus
* vorausgesetzt, die Flüssigkeit bleibt in der flüssigen Phase
Optionales Zubehör
- Festwertregelset
- Kugelhähne zum Festwertregelset
- Kugelhähne zum Verteiler
- Klemmverschraubungen
- Stellantriebe
Maße der technischen Zeichnung
| Bezeichnung | Dimension |
|---|---|
| A | 46,5 mm |
| B | 50 mm |
| C | 200 mm |
| D | 20 mm |
| E | 55,5 mm |
Festwertregelset

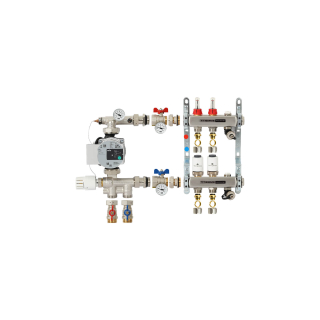

Festwertregelset mit Hocheffizienzpumpe
Hersteller Artikelnr.: 3890051
Das Festwertregelset ist mit der Hocheffizienzpumpe Para 25/7 von Wilo und einer Temperaturregeleinheit ausgestattet.
Technische Daten
- Max. Betriebstemperatur: +90 °C
- Min. Betriebstemperatur: +7 °C
- Max. Betriebsdruck: 10 bar
- Max. ΔP zwischen Vor- & Rücklauf: 0,3 bar
- Sicherheitsthermostat: 55 °C (Standard)
- Kompatibilität: Wasser- und Glykollösungen
(Maximaler Anteil an Glykol: 30%)
Kugelhähne zum Festwertregelset
Durchgangs-Kugelhähne
Hersteller Artikelnr.: 2260200
Kugelhahnsatz AG ISO228 mit Überwurfmutter und rotem/blauem Flügelgriff (inkl. Dichtungen).
Kugelhähne zum Verteiler
Durchgangs-Kugelhähne (ohne Thermometer)
Hersteller Artikelnr.: 2120196
Kugelhahnsatz mit rotem/blauem Flügelgriff, vorgehaltener Verschraubung, Flachdichtung und umkehrbarem Thermometeranschluss.
Durchgangs-Kugelhähne (mit Thermometer)
Hersteller Artikelnr.: 2120195
Kugelhahnsatz mit rotem/blauem Flügelgriff, vorgehaltener Verschraubung, Flachdichtung und Thermometer mit umkehrbarem Anschluss.
Eck-Kugelhähne (ohne Thermometer)
Hersteller Artikelnr.: 2120198
Kugelhahnsatz mit rotem/blauem Flügelgriff, vorgehaltener Verschraubung, Flachdichtung und umkehrbarem Thermometeranschluss.
Eck-Kugelhähne (mit Thermometer)
Hersteller Artikelnr.: 2120197
Kugelhahnsatz mit rotem/blauem Flügelgriff, vorgehaltener Verschraubung, Flachdichtung und Thermometer mit umkehrbarem Anschluss.
Klemmverschraubungen
Klemmverschraubungen für Verbundrohre
Aus Messing vernickelt, gebürstet für Aluverbund- und Kunststoffrohre. 3-teilig bestehend aus:
- Stützhülse mit O-Ring und Eurokonus
- Überwurfmutter 3/4"
- Klemmring
Auswählbare Größen
- 12 mm × 3/4"
- 14 mm × 3/4"
- 16 mm × 3/4"
- 17 mm × 3/4"
- 20 mm × 3/4"
Stellantriebe
EAZY DRIVE 3 Stellantrieb
Hersteller Artikelnr.: ED-10164-0682
Bei der Ausführung stromlos geschlossen wird beim Einschalten der Betriebsspannung - nach Ablauf der Totzeit - das Ventil durch die Stößelbewegung gleichmäßig geöffnet. Die Position des Ventils wird gut sichtbar durch die Hubanzeige angezeigt. Durch Abschalten der Betriebsspannung und nach Ablauf der Verharrzeit wird das Ventil durch die Schließkraft der Druckfeder gleichmäßig geschlossen. Die Schließkraft der Druckfeder ist auf die Schließkraft handelsüblicher Ventile abgestimmt und hält das Ventil im stromlosen Zustand geschlossen.
Thermoelektrischer Stellantrieb in kompakter Bauweise von nur 33 mm Breite zum energiesparenden Regeln von Flächenheiz- und Kühlsystemen sowie Heizkörperanwendungen. Platzprobleme gehören damit der Vergangenheit an.
Eigenschaften
- Geprüfte Qualität nach Norm IEC 60730-2-14 durch TÜV Rheinland bestätigt
- Langlebig und zuverlässig durch hochwertige Materialien „Made in EU“
- Energieeffizient durch geringe Leistungsaufnahme
- Einfache Montage ohne Werkzeug
- Kompakte Bauform, geringe Abmessungen
- First-Open-Funktion
- Rundum-Funktionsanzeige
- Wartungsfrei
- Geräuschlos
- Hohe Funktionssicherheit und Lebenserwartung
- Geringe Leistungsaufnahme
- Anpassungskontrolle auf Ventil (Überhub)
- Flexible Ventilanpassung
Technische Daten
| Modell | Einheit | EAZY DRIVE 3 Stellantrieb |
|---|---|---|
| Grunddaten | ||
| Wirksinn | NC = Stromlos geschlossen | |
| Spannung | V | 230 |
| Betriebsleistung | W | 1,2 |
| Einschaltstrom | mA | 275 mA |
| Schließ-, Öffnungszeiten | ca. 240 Sek. für 3 mm | |
| Stellweg | mm | 5 |
| Stellkraft | N | 100 |
| Medientemperatur | °C | max. 100 |
| Lagertemperatur | °C | -25 bis +60 |
| Umgebungstemperatur | °C | 60 |
| Schutzgrad / Schutzklasse | IP42 / II (230 V), III (24 V) | |
| CE-Konformität | EN 60730 | |
| Leitungsart | PVC, 2 x 0,75 mm , Länge 1 m, RAL 7035 | |
| Ventilanpassung | M30 x 1,5; M28 x 1,5 / unterschiedliche Anpassungen | |
| Gehäusematerial | PE | |
| Überspannungskategorie | II | |
| Überspannungsfestigkeit | V | Min. 2900 (nach DIN EN 60730-1) |
TIEMME RACCORDERIE S.p.A.
Via Cavallera 6 A
25045 Castegnato (Bs)
Italien
