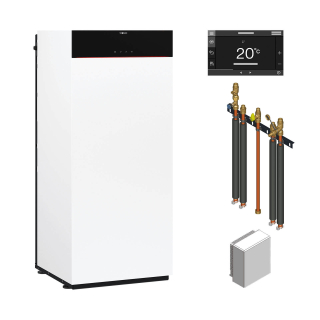

VIESSMANN Paket Vitodens 222-F Typ B2TF, 2,5 - 19,0 kW, Kompaktgerät für witterungsgeführten Betrieb, 7″ HMI-Touch-Bedieneinheit + Montagehilfe/Anbausatz Aufputz oben
VIESSMANN Best.-Nr.: Z022092
Paketinhalt
- 1 × Z022080 Vitodens 222-F Typ B2TF 2,5 - 19,0 kW
- 1 × ZK04311 Anbausatz oben AP VD
Therme
Vitodens 222-F Typ B2TF, 2,5 - 19,0 kW, für witterungsgeführten Betrieb, 7″ HMI-Touch-Bedieneinheit
VIESSMANN Best.-Nr.: Z022080 (Erdgas E(H), Erdgas LL, Flüssiggas P)
2,5 - 19,0 kW bei 50/30°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max)
2,2 - 17,5 kW bei 80/60°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max)
17,5 kW bei Trinkwassererwärmung Erdgas E, Erdgas LL (Max)
Das Vitodens 222-F Gas-Brennwertkompaktgerät kann mit Erd- und Flüssiggas betrieben werden und hat eine integrierte Trinkwassererwärmung. In dem Kompaktgerät ist ein 100-Liter-Ladespeicher aus Stahl mit Ceraprotect-Emaillierung, Magnesium-Schutzanode und mit Wärmedämmung aus PU-Schaum. Das Kompaktgerät ist für Einfamilien- als auch Reihenhäuser geeignet. Es ist für einen Erdgas-Betrieb mit 20 % Wasserstoffanteil zertifiziert. Der Gas-Brennwertkessel ist für den raumluftunabhängigen Betrieb nach EN 677 und für den raumluftabhängigen Betrieb nach TRGI zertifiziert. Zusätzlich ist das Gerät CE-zertifiziert und bauargeprüft. Durch die Pausenzeitenoptimierung hat das Kompaktgerät auch bei geringer Wärmeabgabe eine geringe Takthäufigkeit. Der MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung sorgt für einen dauerhaft hohen Wirkungsgrad sowie niedrige Emissionswerte. Die Hocheffizienz-Umwälzpumpe des Geräts arbeitet sehr stromsparend.
Auslieferungszustand
Gas-Brennwertkompaktgerät mit Inox-Radial-Wärmetauscher aus Edelstahl, MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung, stromsparende Hocheffizienz-Umwälzpumpe sowie 7-Zoll Graustufen-Touchdisplay mit Klartext- und Grafikanzeige.
Lieferumfang
- 1 × 7956256 Vitodens 222-F B2TF-19 2,5 - 19kW Heiztherme
- 1 × 7955830 TU-Set Vitodens B2TF 7" grayscale DE
- 1 × 7377119 Bedieneinheit HMI 7" Touch 600mm
- 1 × 7427232 Beipack Aussentemperatursensor
Ausstattung
- Brennwertkessel mit angebauter Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet
- Ladespeicher (100 Liter) aus Stahl mit Ceraprotect-Emaillierung und Magnesium-Schutzanode, mit Wärmedämmung aus PU-Schaum
- Modulierender MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus
- Regelung mit 7-Zoll Graustufen-Touchdisplay und integrierter WLAN-Schnittstelle
- Außentemperatursensor (leitungsgebunden)
- Hydraulikeinheit mit Multi-Stecksystem, Sicherheitsarmaturen eingebaut
- Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers
- Drehzahlgeregelte Hocheffizienz Umwälzpumpe und 3-Wege-Ventil
- Ausdehnungsgefäß (18 Liter)
- Anschlussfertig verrohrt und verdrahtet
- Kesselanschluss-Stück
Vorteile
- Jahreszeitbedingte Raumheizungsenergie-Effizienz ηs bis 94 %
- Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung und großen Modulationsbereich von bis zu 1:10
- Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl
- MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionskennwerte
- Stromsparende Hocheffizienz-Umwälzpumpe
- 7-Zoll Graustufen-Touchdisplay mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
- Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über VIESSMANN App
- Lokaler Zugriff für Service und Inbetriebnahme über VIESSMANN Apps (ohne aktive Internetverbindung)
- Einzelraumregelung über ViCare App für bis zu 20 Räume in Kombination mit ViCare Smart Climate Zubehör
Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich (weiterhin ist der Betrieb mit Erdgas mit einer Wasserstoffbeimischung von bis zu 20 Vol-% möglich). Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich).
Regelung (an der Therme) mit 7-Zoll-Touch-Display – Modularer Aufbau
Die Regelung ist in Vitodens eingebaut und besteht aus Elektronikmodulen und Bedieneinheit:
- Bedieneinheit HMI mit 7-Zoll Graustufen-Touchdisplay und integriertem Kommunikationsmodul
- Zentral Elektronikmodul HMU:
- Für den Anschluss von Aktoren und Sensoren
- Für den Anschluss von Zubehören über PlusBus
- Elektronikmodul BCU (Feuerungsautomat) für elektronische Verbrennungsregelung
- Statusanzeige (Lightguide) für Betriebs- und Störungsanzeige
Außentemperatursensor (NTC 10 kOhm)
zur Befestigung an der Außenwand, Farbe weiß
Montageort
- Nord- oder Nordwestwand des Gebäudes
- 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses
Anschluss
- 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
- Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden
Anschlüsse
Anschluss-Set für Aufputzinstallation nach oben
VIESSMANN Best.-Nr.: ZK04311
Das Anschluss-Set zur Aufputzinstallation für das Vitodens 222-F Kompaktgerät ist für die Installation nach oben.
Bestehend aus:
- Anschlussrohre
- Absperrarmaturen für Heizwasservorlauf und -rücklauf (R ¾″) mit KFE-Hahn
- 2 Anschluss-Stücke für Trinkwasser (R ½″)
- Gasabsperrhahn mit thermischem Sicherheitsabsperrventil (R ½″)
Technische Daten - Tabellen
Technische Daten (Kompaktgerät)
| Gas-Heizkessel, Bauart B und C | Einheit | VITODENS 222-F Typ B2TF | ||
|---|---|---|---|---|
| 2,5 - 11,0 kW | 2,5 - 19,0 kW | 2,5 - 25,0 kW | ||
| Einzelgeräte (für witterungsgeführten Betrieb) | ||||
| Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display) | Z019381 | Z019382 | Z019383 | |
| Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay) | Z022079 | Z022080 | Z022081 | |
| Pakete mit Anbausatz (für witterungsgeführten Betrieb) | ||||
| Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display, Anbausatz Aufputz nach oben) | Z019733 | Z019734 | Z019735 | |
| Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay, Anbausatz Aufputz nach oben) | Z022091 | Z022092 | Z022093 | |
| Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display, Anbausatz Aufputz seitlich) | Z019737 | Z019738 | Z019739 | |
| Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay, Anbausatz Aufputz seitlich) | Z022095 | Z022096 | Z022097 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Raumheizung |  |
 |
|
|
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
|
|
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηS | % | 92 | 93 | 93 |
| Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) | ||||
| TV/TR = 50/30 °C | ||||
| - Erdgas | kW | 2,5 - 11,0 | 2,5 - 19,0 | 2,5 - 25,0 |
| - Flüssiggas | kW | 2,5 - 11,0 | 2,5 - 19,0 | 2,5 - 25,0 |
| TV/TR = 80/60 °C | ||||
| - Erdgas | kW | 2,2 - 10,1 | 2,2 - 17,5 | 2,2 - 23,0 |
| - Flüssiggas | kW | 2,2 - 10,1 | 2,2 - 17,5 | 2,2 - 23,0 |
| Nenn-Wärmeleistung bei Trinkwassererwärmung | ||||
| - Erdgas | kW | 2,2 - 17,5 | 2,2 - 17,5 | 2,2 - 23,0 |
| - Flüssiggas | kW | 2,2 - 17,6 | 2,2 - 22,0 | 2,2 - 28,6 |
| Nenn-Wärmebelastung (Qn) | ||||
| - Erdgas | kW | 2,3 - 10,3 | 2,3 - 17,8 | 2,3 - 23,4 |
| - Flüssiggas | kW | 2,3 - 10,3 | 2,3 - 17,8 | 2,3 - 23,4 |
| Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw) | kW | 17,8 | 17,8 | 23,4 |
| Gasanschlussdruck | ||||
| - Erdgas | mbar | 20,0 | 20,0 | 20,0 |
| kPa | 2,0 | 2,0 | 2,0 | |
| - Flüssiggas | mbar | 50,0 | 50,0 | 50,0 |
| kPa | 2,0 | 5,0 | 5,0 | |
| Max. zul. Gasanschlussdruck 1) | ||||
| - Erdgas | mbar | 25,0 | ||
| kPa | 2,5 | |||
| - Flüssiggas | mbar | 57,5 | ||
| kPa | 5,75 | |||
| Trinkwasser-Ladespeicher | ||||
| Inhalt | l | 100 | ||
| Zul. Betriebsdruck (trinkwasserseitig) | bar | 10 | ||
| MPa | 1 | |||
| Trinkwasser-Dauerleistung | kW | 14,8 | 19,7 | 26,5 |
| bei Trinkwassererwärmung von 10 auf 45 °C | l/h | 366 | 485 | 647 |
| Leistungskennzahl NL 2) | 1,2 | 1,4 | 2,1 | |
| Warmwasser-Ausgangsleistung | l/10min | 154 | 164 | 196 |
| Spezifischer Wasserdurchfluss | l/h | 18,30 | 20,26 | 23,84 |
| Max. Trinkwassertemperatur | °C | 60 | ||
| Grunddaten | ||||
| Zul. Betriebsdruck heizwasserseitig (PMS) | bar | 3,0 | ||
| MPA | 0,3 | |||
| Max. Kondenswassermenge (nach DWA-A 251) | l/h | 2,5 | 3,2 | 4,1 |
| Norm-Nutzungsgrad bei TV/TR = 40/30 °C | % | bis 98 (HS) | ||
| Schutzart (Raumluftunabhängiger Betrieb) | IP X4 (gemäß EN 60529) | |||
| Schutzart (Raumluftabhängiger Betrieb) | IP X0 (gemäß EN 60529) | |||
| Produkt-ID-Nummer (CE) | CE-0085CT0017 | |||
| Ausdehnungsgefäß | ||||
| Inhalt | l | 18 | ||
| Vordruck | bar | 0,75 | ||
| kPa | 75,0 | |||
| Schall-Leistungspegel (Angaben nach EN ISO 15036-1) | ||||
| - bei Teillast | dB(A) | 38,8 | ||
| - bei Nenn-Wärmeleistung (Trinkwassererwärmung) | dB(A) | 47,1 | 49,2 | 50,7 |
| Elektrische Leistungsaufnahme | ||||
| Elektr. Leistungsaufnahme im Auslieferungszustand | W | 40 | 53 | 79 |
| Nennspannung | V | 230 | ||
| Nennfrequenz | Hz | 50 | ||
| Geräteabsicherung | A | 6,3 | ||
| Vorsicherung (Netz) | A | 16 | ||
| Kommunikationsmodul (eingebaut) | ||||
| Frequenzband WiFi | MHz | 2400,0 bis 2483,5 | ||
| - Max. Sendeleistung | dBm | 17 | ||
| Frequenzband Low-Power Funk | MHz | 2400,0 bis 2483,5 | ||
| - Max. Sendeleistung | dBm | 6 | ||
| Versorgungsspannung | V⎓ | 24 | ||
| Leistungsaufnahme | W | 4 | ||
| Einstellung elektronischer Temperaturwächter (TN) | °C | 91 | ||
| Einstellung elektronischer Temperaturbegrenzer | °C | 110 | ||
| Einstellung elektronischer Abgastemperaturbegrenzer | °C | 110 | ||
| Anschlusswerte 3) | ||||
| Erdgas E | m3/h | 1,92 | 2,40 | 3,12 |
| Erdgas LL | m3/h | 2,23 | 2,79 | 3,63 |
| Flüssiggas | kg/h | 1,41 | 1,76 | 2,29 |
| Abgaskennwerte | ||||
| Temperatur (bei Rücklauftemperatur von 30 °C) | ||||
| - bei Nenn-Wärmeleistung | °C | 39 | 41 | 46 |
| - bei Teillast | °C | 38 | 38 | 38 |
| Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung) | °C | 65 | 67 | 72 |
| Überhitzungstemperatur der Abgase | °C | 120 | ||
| Massestrom (bei Trinkwassererwärmung) | ||||
| Erdgas | ||||
| - bei Max-Wärmeleistung | kg/h | 31,7 | 31,7 | 41,6 |
| - bei Teillast (Einzelbelegung) | kg/h | 4,3 | 4,3 | 4,3 |
| Flüssiggas | ||||
| - bei Max-Wärmeleistung | kg/h | 30,6 | 39,8 | 53,2 |
| - bei Teillast (Einzelbelegung) | kg/h | 3,9 | 3,9 | 3,9 |
| Verfügbarer Förderdruck | ||||
| Einzelbelegung 4) | Pa | 77 | 200 | 341 |
| mbar | 2,00 | 3,41 | 3,87 | |
| Anschlüsse | ||||
| Gasanschluss | R | ¾″ | ||
| Kondenswasseranschluss (Schlauchtülle) | Ø mm | 20 - 24 | ||
| Abgasanschluss | Ø mm | 60 | ||
| Zuluftanschluss | Ø mm | 100 | ||
| Anschlüsse (mit Anschlusszubehör) | ||||
| Kesselvorlauf und -rücklauf | R | ¾″ | ||
| Kalt- und Warmwasser | R | ½″ | ||
| Zirkulation | R | ½″ | ||
| Abmessungen | ||||
| Länge | mm | 595 | ||
| Breite | mm | 600 | ||
| Höhe | mm | 1400 | ||
| Gewicht (ohne Heizwasser) | kg | 111,5 | ||
|
1) Liegt der Gasanschlussdruck über dem max. zul. Gasanschlussdruck, muss ein separater Gasdruckregler der Anlage vorgeschaltet werden. 2) Bei 70 °C mittlerer Kesselwassertemperatur und Speicherbevorratungstemperatur Tsp = 60 °C. Die Warmwasser-Leistungskennzahl NL ändert sich mit der Speicherbevorratungstemperatur Tsp. Richtwerte: Tsp = 60 °C -> 1,0 × NL Tsp = 55 °C -> 0,75 × NL Tsp = 50 °C -> 0,55 × NL Tsp = 45 °C -> 0,3 × NL. 3) bezogen auf die max. Belastung und 1013 mbar/15 °C. 4) CH: Das Gerät weist am Abgasaustritt folgenden Überdruck (in Pascal) auf: 200 Pa (2,0 mbar). |
||||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
