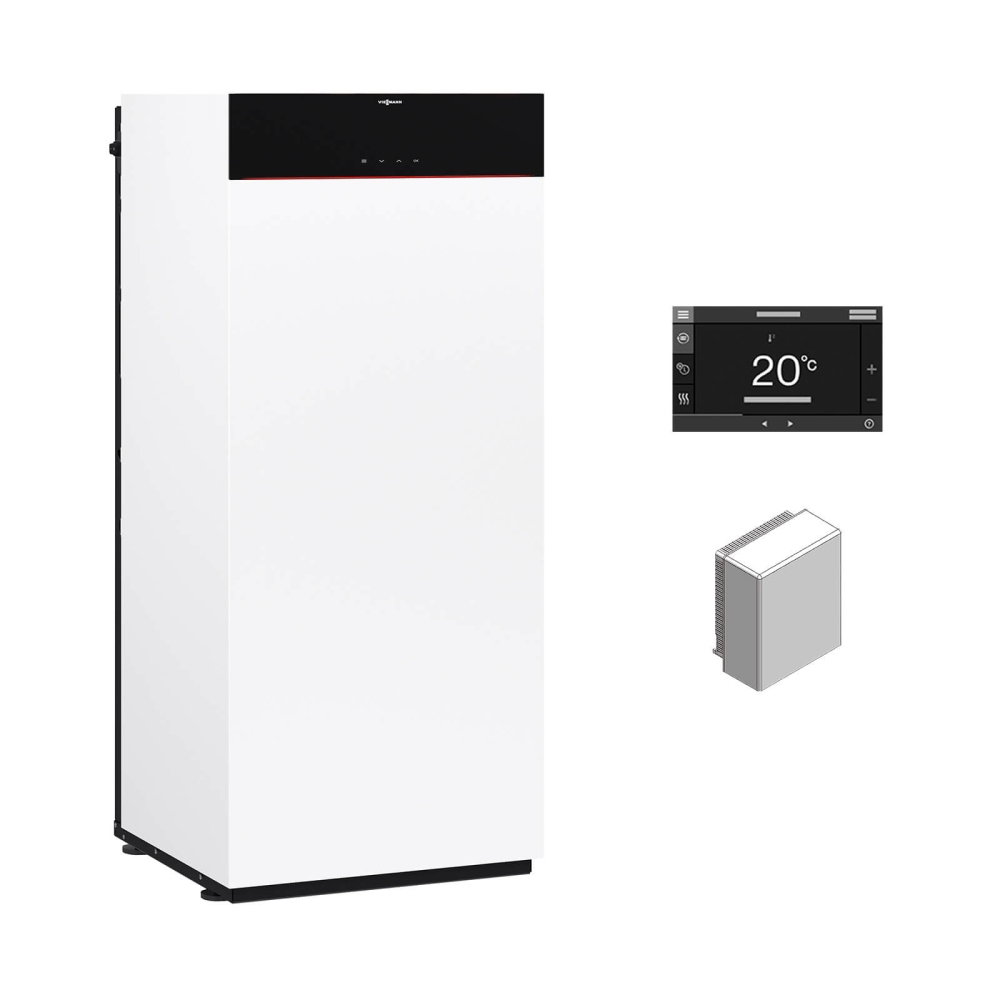

VIESSMANN Vitodens 333-F, Typ B3TG – Gas-Brennwert-Kompaktgerät, 19 kW, mit Bedieneinheit und Außentemperatursensor
VIESSMANN Best.-Nr.: Z019350
Komptaktgerät
Das Gas-Brennwert-Kompaktgerät Vitodens 333-F für Erdgas und Flüssiggas mit integrierter Trinkwassererwärmung überzeugt durch moderne Technologie, hohe Effizienz und zukunftssicheren Betrieb. Mit seiner Fähigkeit, Erdgas mit einem Wasserstoffanteil von bis zu 20 % zu nutzen, ist dieses Brennwertgerät optimal auf die zukünftigen Anforderungen einer nachhaltigen Energieversorgung vorbereitet. Der hochwertige Inox-Radial-Wärmetauscher aus Edelstahl sorgt für Langlebigkeit und eine gleichbleibend hohe Effizienz. Ergänzt wird dies durch den MatriX-Plus-Brenner mit der innovativen Lambda Pro Plus Verbrennungsregelung – ein Garant für niedrige Emissionswerte und einen dauerhaft hohen Wirkungsgrad.
Besonders hervorzuheben ist die geringe Takthäufigkeit, selbst bei niedriger Wärmeabnahme. Möglich wird dies durch eine intelligente Pausenzeitenoptimierung, die zu einem ruhigeren Betrieb und einer längeren Lebensdauer der Komponenten beiträgt. Die integrierte, stromsparende Hocheffizienz-Umwälzpumpe passt sich automatisch an die benötigte Förderhöhe an, wodurch nicht nur der Energieverbrauch, sondern auch störende Strömungsgeräusche effektiv reduziert werden. Für maximalen Bedienkomfort ist das Gerät mit einem 7-Zoll-Farb-Touchdisplay ausgestattet, das sowohl Klartext- als auch Grafikanzeigen bietet. Ein integrierter Inbetriebnahme-Assistent sowie Energieverbrauchsanzeigen erleichtern die Handhabung zusätzlich. Alternativ lässt sich das Gerät auch bequem über mobile Endgeräte steuern – dank integrierter WLAN-Schnittstelle und Kompatibilität mit Viessmann Apps. Für Wartung und Inbetriebnahme steht zudem ein lokaler App-Zugriff zur Verfügung.
Diese moderne Heizungslösung kombiniert hohe Energieeffizienz mit zukunftsorientierter Technologie und benutzerfreundlicher Bedienung – ideal für alle, die auf eine zuverlässige, umweltfreundliche und komfortable Wärmeversorgung setzen.
Eigenschaften des Kompaktgeräts
- Gas-Brennwert-Kompaktgerät für Erd- und Flüssiggas mit integrierter Trinkwassererwärmung
- Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %
- Standgerät für raumluftunabhängigen und raumluftabhängigen Betrieb
- Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung
- Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl
- MatriX-Plus-Brenner mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad
- 7-Zoll-Farb-Touchdisplay mit Klartext- und Grafikanzeige
- Stromsparende Hocheffizienz-Umwälzpumpe
Ausstattung des Kompaktgeräts
- Brennwertkessel mit angebauter Kesselverkleidung aus Stahlblech, epoxidharzbeschichtet
- Edelstahl Ladespeicher (100 Liter) mit Wärmedämmung aus PU-Schaum
- Modulierender MatriX-Plus-Brenner mit drehzahlgeregeltem Gebläse, Gaskombiregler und elektronischer Verbrennungsregelung Lambda Pro Plus, Ionisations-Flammenüberwachung und elektrischer Hochspannungszündung
- Ausdehnungsgefäß (18 Liter)
- Hydraulik mit Sicherheitsventil für Heizkreis
- Drehzahlgeregelte Hocheffizienz Umwälzpumpe, Speicherladepumpe und 3-Wege-Ventil
- Komfort-Plattenwärmetauscher zur Nachladung des Trinkwasser-Ladespeichers
- Volumenstromsensor und automatischer Entlüfter
- Anschlussfertig verrohrt und verdrahtet
- Kesselanschluss-Stück
Lieferumfang des Kompaktgeräts
- 1 × 7956290 Vitodens 333-F B3TG-19 1,9-19kW
- 1 × 7955016 TU-Set Vitodens 333-F B3TG
- 1 × 7974098 Bedieneinheit HMI 7" Touch 600mm
- 1 × 7427232 Beipack Aussentemperatursensor
Regelung
Regelung – Bedieneinheit HMI 7", Farb-Touchdisplay
Die Regelung mit 7-Zoll-Display hat eine Klartext- und Grafikanzeige, einen Inbetriebnahme-Assistenten, eine Anzeige für Energieverbräuche und kann alternativ über ein mobiles Endgerät bedient werden. Sie ist für den witterungsgeführten Betrieb gemacht und hat eine integrierte WLAN-Schnittstelle.
Außentemperatursensor
Außentemperatursensor (NTC 10 kOhm)
Der Außentemperatursensor ist für die Befestigung an der Außenwand gemacht und hat die Farbe weiß.
Montageort
- Nord- oder Nordwestwand des Gebäudes
- 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses
Anschluss
- 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
- Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden
Technische Daten (Kompaktgerät)
| Gas-Brennwert-Kompaktgerät Vitodens 333-F | Einheit | B3TG-19 | B3TG-25 | |
|---|---|---|---|---|
| VIESSMANN Best.-Nr. | Z019350 | Z019351 | ||
| Energieeffizienz | ||||
| Energieeffizienzklasse (Raumheizung) |  |
 |
|
|
| Energieeffizienzklasse (Warmwassers) |  |
 |
|
|
| Norm-Nutzungsgrad bei TV/TR = 40/30 °C | % | bis 98 (HS) | ||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηS | % | 93 | 94 | |
| Nenn-Wärmeleistungsbereich (Angaben nach EN 15502) | ||||
| TV/TR = 50/30 °C (Erdgas) | kW | 1,9 bis 19,0 | 1,9 bis 25,0 | |
| TV/TR = 50/30 °C (Flüssiggas) | kW | 2,5 bis 19,0 | 2,5 bis 25,0 | |
| TV/TR = 80/60 °C (Erdgas) | kW | 1,7 bis 17,5 | 1,7 bis 23,0 | |
| TV/TR = 80/60 °C (Flüssiggas) | kW | 2,2 bis 17,5 | 2,2 bis 23,0 | |
| Nenn-Wärmeleistung bei Trinkwassererwärmung | ||||
| Erdgas | kW | 1,7 bis 22,0 | 1,7 bis 28,6 | |
| Flüssiggas | kW | 2,2 bis 22,0 | 2,2 bis 28,6 | |
| Nenn-Wärmebelastung | ||||
| Erdgas | kW | 1,8 bis 17,8 | 1,8 bis 23,4 | |
| Flüssiggas | kW | 2,3 bis 17,8 | 2,3 bis 23,4 | |
| Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw) | kW | 22,7 | 29,5 | |
| Gasanschlussdruck | ||||
| Erdgas | mbar | 20,0 | 20,0 | |
| kPa | 2,0 | 2,0 | ||
| Flüssiggas | mbar | 50,0 | 50,0 | |
| kPa | 5,0 | 5,0 | ||
| Max. zul. Gasanschlussdruck 1) | ||||
| Erdgas | mbar | 25,0 | 25,0 | |
| kPa | 2,5 | 2,5 | ||
| Flüssiggas | mbar | 57,5 | 57,5 | |
| kPa | 5,75 | 5,75 | ||
| Schall-Leistungspegel (Angaben nach EN ISO 15036-1) | ||||
| bei Teillast | dB(A) | 32 | 32 | |
| bei Nenn-Wärmeleistung (Trinkwassererwärmung) | dB(A) | 47 | 49 | |
| Grunddaten | ||||
| Inhalt Wärmetauscher | l | 4,2 | 4,2 | |
| Max. Vorlauftemperatur | °C | 82 | 82 | |
| Elektr. Leistungsaufnahme im Auslieferungszustand (einschl. Umwälzpumpe) |
W | 48 | 73 | |
| Nennspannung | ||||
| Nennspannung | V | 230 | ||
| Nennfrequenz | Hz | 50 | ||
| Geräteabsicherung | A | 6,3 | ||
| Vorsicherung (Netz) | A | 16 | ||
| Kommunikationsmodul (eingebaut) | ||||
| Frequenzband WiFi | MHz | 2400,0 bis 2483,5 | ||
| Max. Sendeleistung | dBm | 20 | ||
| Frequenzband Low-Power Funk | MHz | 2400,0 bis 2483,5 | ||
| Max. Sendeleistung | dBm | 10 | ||
| Versorgungsspannung | V DC | 24 | ||
| Leistungsaufnahme | W | 4 | ||
| Zulässige Umgebungstemperatur | ||||
| bei Betrieb | °C | +5 bis +35 | ||
| bei Lagerung und Transport | °C | -5 bis +60 | ||
| Nenn-Umlaufwassermenge | ||||
| bei TV/TR = 80/60 °C | l/h | 818 | 1076 | |
| Ausdehnungsgefäß | ||||
| Inhalt | l | 18 | 18 | |
| Vordruck | bar | 0,75 | 0,75 | |
| kPa | 75,0 | 75,0 | ||
| Zul. Betriebsdruck | bar | 3,0 | 3,0 | |
| MPa | 0,3 | 0,3 | ||
| Anschlüsse (mit Anschlusszubehör) | ||||
| Kesselvorlauf und -rücklauf | R¾ | R¾ | ||
| Kalt- und Warmwasser | R½ | R½ | ||
| Zirkulation | R½ | R½ | ||
| Trinkwasser-Ladespeicher | ||||
| Inhalt | l | 100 | 100 | |
| Zul. Betriebsdruck (trinkwasserseitig) | bar | 10 | 10 | |
| MPa | 1 | 1 | ||
| Trinkwasser-Dauerleistung | kW | 21,7 | 28,4 | |
| bei Trinkwassererwärmung von 10 auf 45 °C | l/h | 527 | 686 | |
| Leistungskennzahl NL 2) | 1,9 | 2,4 | ||
| Warmwasser-Ausgangsleistung bei Trinkwassererwärmung von 10 auf 45 °C |
l/10 min | 187 | 207 | |
| Anschlusswerte bezogen auf die max. Belastung und 1013 mbar/15 °C | ||||
| Erdgas E | m³/h | 2,40 | 3,12 | |
| Erdgas LL | m³/h | 2,79 | 3,63 | |
| Flüssiggas | m³/h | 1,76 | 2,29 | |
| Abgaskennwerte | ||||
| Temperatur (bei Rücklauftemperatur von 30 °C) bei Nenn-Wärmeleistung |
°C | 41 | 46 | |
| Temperatur (bei Rücklauftemperatur von 30 °C) bei Teillast |
°C | 38 | 38 | |
| Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung) |
°C | 67 | 72 | |
| Massestrom (bei Trinkwassererwärmung) Erdgas bei Nenn-Wärmeleistung |
kg/h | 40,4 | 52,5 | |
| Massestrom (bei Trinkwassererwärmung) Erdgas bei Teillast |
kg/h | 3,2 | 3,2 | |
| Massestrom (bei Trinkwassererwärmung) Flüssiggasbei Nenn-Wärmeleistung |
kg/h | 38,3 | 51,7 | |
| Massestrom (bei Trinkwassererwärmung) Flüssiggas bei Teillast |
kg/h | 3,9 | 3,9 | |
| Verfügbarer Förderdruck | Pa | 250 | 250 | |
| mbar | 2,5 | 2,5 | ||
| Max. Kondenswassermenge | ||||
| nach DWA-A 251 | l/h | 3,2 | 4,1 | |
| Abmessungen | ||||
| Länge | mm | 595 | 595 | |
| Breite | mm | 600 | 600 | |
| Höhe | mm | 1400 | 1400 | |
| Gasanschluss (mit Anschlusszubehör) | R½ | R½ | ||
| Kondenswasseranschluss (Schlauchtülle) | Ø mm | 20 bis 24 | 20 bis 24 | |
| Abgasanschluss | Ø mm | 60 | 60 | |
| Zuluftanschluss | Ø mm | 100 | 100 | |
| Schutzart gemäß EN 60529 | IP X4 | IP X4 | ||
| NOX-Klasse | 6 | 6 | ||
| Produkt-ID-Nummer | CE-0085CS0391 | |||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
