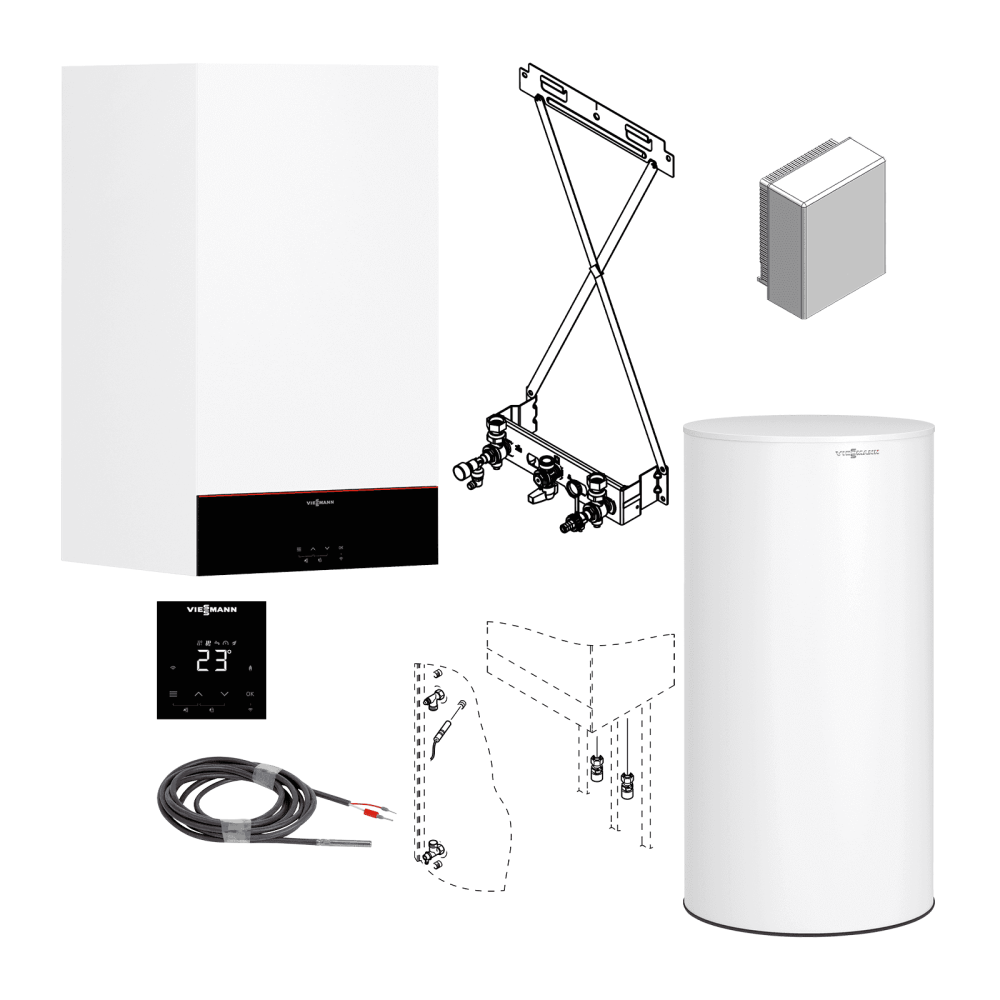

VIESSMANN Gas-Brennwert-Therme Vitodens 100-W, B1HG, 11 kW, 160 l Speicher, Regelung, Aufputz, ATS

Vitodens 100-W, Typ B1HG, 11 kW

Viessmann Best.-Nrn.: Z029761

Nachfolger der Vitodens 100-W, Typ B1HF – Viessmann Best.-Nrn.: Z020618

3,2 - 11,0 kW bei 50/30 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)

2,9 - 10,1 kW bei 80/60 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)

Die Vitodens 100-W (Typ B1HG) ist ein Gas-Brennwertheizgerät für die Raumbeheizung und Trinkwassererwärmung in Verbindung mit einem separaten Speicher-Wassererwärmer. Sie eignet sich für die Modernisierung ebenso wie für den Neubau und kommt auch beim Austausch von Altgeräten in Mehrfamilienhäusern oder Fertighäusern infrage. Durch die Wandmontage lässt sich das Gerät platzsparend integrieren. Die anschlussfertige Verrohrung und Verdrahtung erleichtert die Einbindung in bestehende oder neue Heizsysteme. Optisch fügt sich die epoxidharzbeschichtete Verkleidung in Vitopearlwhite unaufdringlich in den Technikraum ein.

Für effizienten Betrieb kombiniert die Vitodens 100-W den MatriX-Plus Gasbrenner mit der Inox-Radial-Heizfläche aus Edelstahl. Diese Verbindung sorgt für einen dauerhaft hohen Wirkungsgrad und unterstützt langfristig zuverlässigen Wärmekomfort. Die automatische Verbrennungsregelung Lambda Pro ist in allen Leistungsgrößen integriert und trägt zu niedrigen Emissionswerten bei. Der große Modulationsbereich von bis zu 1:8 (25 kW) sorgt für eine geringe Takthäufigkeit, auch wenn nur wenig Wärme benötigt wird. Zusätzlich unterstützt die Pausenzeitenoptimierung einen gleichmäßigen und bedarfsgerechten Heizbetrieb.

Auch beim Stromverbrauch setzt das Gerät auf Effizienz. Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe kann den Stromverbrauch um bis zu 70 % reduzieren. Im Alltag ist die Bedienung bewusst einfach gehalten: Die Regelung verfügt über ein LED-Display und Touch-Buttons. Sie ist für den witterungsgeführten Betrieb oder den angehobenen Betrieb ausgelegt. Durch die eingebaute WLAN-Schnittstelle ist die Vitodens 100-W internetfähig und kann für Bedienung und Service über Viessmann Apps genutzt werden.

Für Service und Inbetriebnahme ist zudem ein lokaler Zugriff über Viessmann Apps möglich, auch ohne aktive Internetverbindung. Außerdem ist das Gerät für den Betrieb mit einer Wasserstoffbeimischung bis 20 Vol.% geeignet.

Anwendungsempfehlungen der Therme

• Neubau
• Modernisierung
• Altgerätetausch

Vorteile der Therme

• Lambda Pro Verbrennungsregelung
• Geringe Takthäufigkeit auch bei geringer Wärmeabnahme
• Wasserstoffbeimischung von bis zu 20 Vol.% möglich
• Großer Modulationsbereich von bis zu 1:8 (25 kW)
• Integrierte Regelung mit LED-Display und Touch-Buttons
• Integrierte Hocheffizienz-Umwälzpumpe
• Integrierte WLAN-Schnittstelle
• Anschlussfertig verrohrt und verdrahtet

Lieferumfang der Therme

• 1 × 7988390 Vitodens 100-W B1HG-11 3,2-11kW
• 1 × 7958885 TU-Set Vitodens B1HG/B1KG DE + Exp.

Hinweise: Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich. Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich).

Integrierte Regelung

Diese moderne Heizungssteuerung bietet ein klar ablesbares 7-Segment-LED-Display, intuitive Touch-Buttons und eine integrierte WLAN-Schnittstelle für komfortable Bedienung per Smartphone. Sie eignet sich sowohl für den witterungsgeführten als auch für den angehobenen Betrieb und sorgt dadurch für eine effiziente, anpassungsfähige und zuverlässige Regelung der Heizungsanlage.

Eigenschaften

• mit 7-Segment-LED-Display
• mit Touch-Buttons
• mit eingebauter WLAN-Schnittstelle
• für witterungsgeführten Betrieb
• für angehobenen Betrieb

Außentemperatursensor (NTC 10 kOhm)

Viessmann Best.-Nr.: ZK04306

Zur Befestigung an der Außenwand. In der Farbe weiß.

Montageort:

• Nord- oder Nordwestwand des Gebäudes
• 2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses

Anschluss:

• 2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
• Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden

Montagehilfe für Aufputz

Viessmann Best.-Nr.: ZK04307

Geeignet für Gas-Brennwertheizgerät.

Bestehend aus:

• Befestigungselementen
• Armaturen Heizungsvorlauf/Heizungsrücklauf R ¾
• Kesselfüll- und Entleerungshahn
• Entlüftungshahn
• Manometer
• Gasabsperrhahn R ¾ mit thermischem Sicherheitsabsperrventil

Vitocell 100-V, Typ CVAA, 160 l

Viessmann Best.-Nr.: Z018464

Senkrecht stehender Speicher-Wassererwärmer mit einer Heizwendel. Zur Trinkwassererwärmung in Verbindung mit Heizkesseln. Nach EN 12897 und DIN 4753 gebaut. Erfüllt die Anforderungen des DVGW Arbeitsblattes W 551. Für Heizungsanlagen nach EN 12828. Zulässige Heizwasser-Vorlauftemperaturen bis 160 °C. Für Trinkwassertemperaturen bis 95 °C. Der zulässige Betriebsdruck beträgt sowohl heiz- als auch trinkwasserseitig bis zu 10 bar.

Lieferumfang/Ausstattung

• Speicher-Wassererwärmer mit angebauter Wärmedämmung aus PUR-Hartschaum
• Eingeschweißte Tauchhülse für Tauchtemperatursensoren/Temperaturregler/Thermometer
• Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
• Korrosionsgeschützt durch Ceraprotect-Emaillierung
• Ummantelung aus Stahlblech, epoxidharzbeschichtet
• Speicherzelle und Heizwendel aus Stahl
• Stellfüße

Anschluss-Set für nebengestellten Speicher-Wassererwärmer Vitocell 100-V

Viessmann Best.-Nr.: ZK04710

Schraubausführung, inklusive Speichertemperatursensor

Bestehend aus:

• Speichertemperatursensor
• Anschlussverschraubungen Speicher-Wassererwärmer links oder rechts neben dem Vitodens
