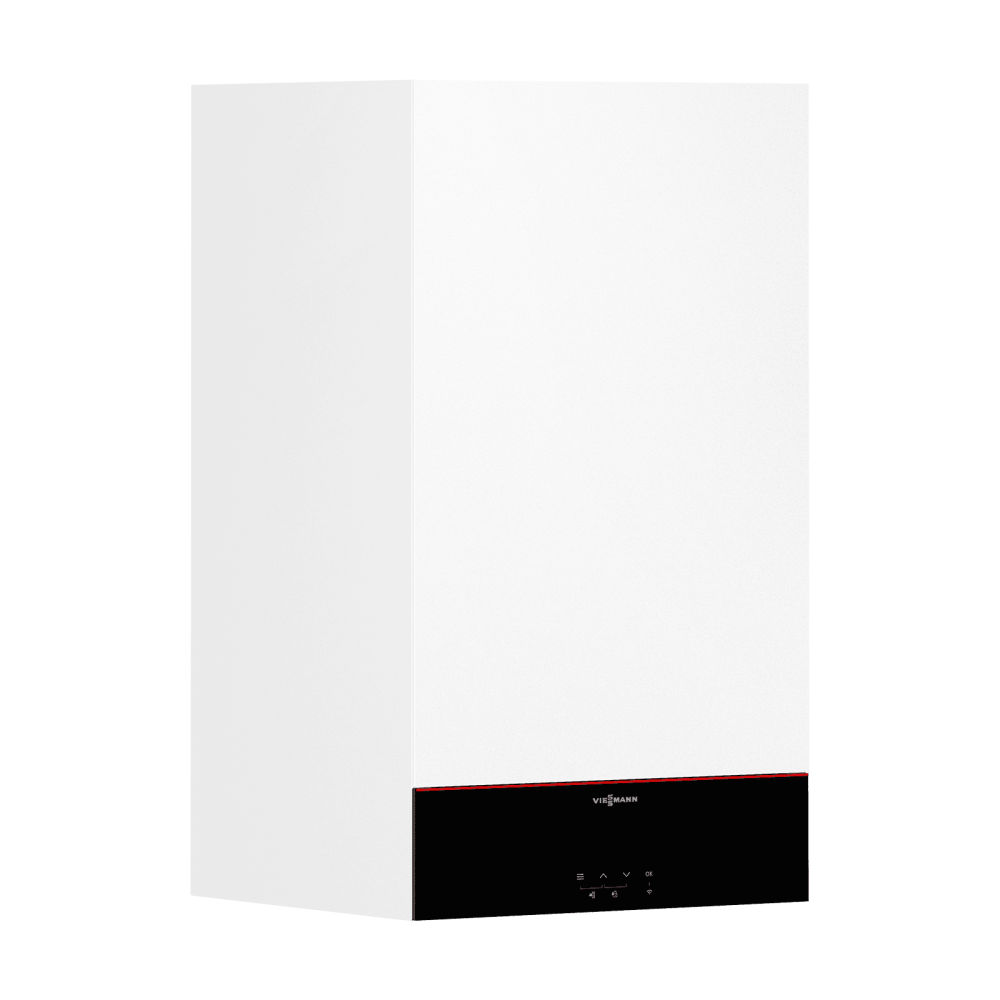

VIESSMANN Gas-Brennwert-Therme Vitodens 100-W, B1HG, 25 kW, Regelung

Artikelnummer: VIEZ029763
Kategorie: Gasheizung

Produktdatenblatt

1.515,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar
Lieferzeit: 1 - 5 Werktage (DE)

Stück

Beschreibung

VIESSMANN Vitodens 100-W, Typ B1HG, 25 kW – Heiztherme mit Regelung

Therme

Vitodens 100-W, Typ B1HG, 25 kW

Viessmann Best.-Nrn.: Z029763

Nachfolger der Vitodens 100-W, Typ B1HF – Viessmann Best.-Nrn.: Z020620

3,2 - 25,0 kW bei 50/30 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)

2,9 - 23,0 kW bei 80/60 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)

Die Vitodens 100-W (Typ B1HG) ist ein Gas-Brennwertheizgerät für die Raumbeheizung und Trinkwassererwärmung in Verbindung mit einem separaten Speicher-Wassererwärmer. Sie eignet sich für die Modernisierung ebenso wie für den Neubau und kommt auch beim Austausch von Altgeräten in Mehrfamilienhäusern oder Fertighäusern infrage. Durch die Wandmontage lässt sich das Gerät platzsparend integrieren. Die anschlussfertige Verrohrung und Verdrahtung erleichtert die Einbindung in bestehende oder neue Heizsysteme. Optisch fügt sich die epoxidharzbeschichtete Verkleidung in Vitopearlwhite unaufdringlich in den Technikraum ein.

Für effizienten Betrieb kombiniert die Vitodens 100-W den MatriX-Plus Gasbrenner mit der Inox-Radial-Heizfläche aus Edelstahl. Diese Verbindung sorgt für einen dauerhaft hohen Wirkungsgrad und unterstützt langfristig zuverlässigen Wärmekomfort. Die automatische Verbrennungsregelung Lambda Pro ist in allen Leistungsgrößen integriert und trägt zu niedrigen Emissionswerten bei. Der große Modulationsbereich von bis zu 1:8 (25 kW) sorgt für eine geringe Takthäufigkeit, auch wenn nur wenig Wärme benötigt wird. Zusätzlich unterstützt die Pausenzeitenoptimierung einen gleichmäßigen und bedarfsgerechten Heizbetrieb.

Auch beim Stromverbrauch setzt das Gerät auf Effizienz. Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe kann den Stromverbrauch um bis zu 70 % reduzieren. Im Alltag ist die Bedienung bewusst einfach gehalten: Die Regelung verfügt über ein LED-Display und Touch-Buttons. Sie ist für den witterungsgeführten Betrieb oder den angehobenen Betrieb ausgelegt. Durch die eingebaute WLAN-Schnittstelle ist die Vitodens 100-W internetfähig und kann für Bedienung und Service über Viessmann Apps genutzt werden.

Für Service und Inbetriebnahme ist zudem ein lokaler Zugriff über Viessmann Apps möglich, auch ohne aktive Internetverbindung. Außerdem ist das Gerät für den Betrieb mit einer Wasserstoffbeimischung bis 20 Vol.% geeignet.

Anwendungsempfehlungen der Therme

Neubau
Modernisierung
Altgerätetausch

Vorteile der Therme

Lambda Pro Verbrennungsregelung
Geringe Takthäufigkeit auch bei geringer Wärmeabnahme
Wasserstoffbeimischung von bis zu 20 Vol.% möglich
Großer Modulationsbereich von bis zu 1:8 (25 kW)
Integrierte Regelung mit LED-Display und Touch-Buttons
Integrierte Hocheffizienz-Umwälzpumpe
Integrierte WLAN-Schnittstelle
Anschlussfertig verrohrt und verdrahtet

Lieferumfang der Therme

1 × 7988395 Vitodens 100-W B1HG-25 3,2-25kW
1 × 7958885 TU-Set Vitodens B1HG/B1KG DE + Exp.

Hinweise: Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich. Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich).

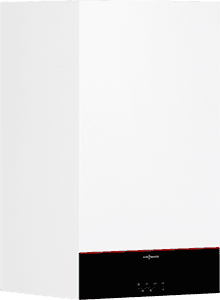

VIESSMANN Gasbrennwerttherme Vitodens 100-W, Typ B1HG, 25 kW

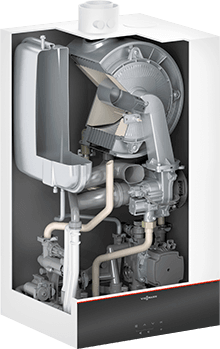

VIESSMANN Gasbrennwerttherme Vitodens 100-W, Typ B1HG, 25 kW - Querschnitt

Regelung (an der Therme)

Integrierte Regelung

Diese moderne Heizungssteuerung bietet ein klar ablesbares 7-Segment-LED-Display, intuitive Touch-Buttons und eine integrierte WLAN-Schnittstelle für komfortable Bedienung per Smartphone. Sie eignet sich sowohl für den witterungsgeführten als auch für den angehobenen Betrieb und sorgt dadurch für eine effiziente, anpassungsfähige und zuverlässige Regelung der Heizungsanlage.

Eigenschaften

mit 7-Segment-LED-Display
mit Touch-Buttons
mit eingebauter WLAN-Schnittstelle
für witterungsgeführten Betrieb
für angehobenen Betrieb

Technische Daten (Therme)

Vitodens 100-W, Typ B1HG	Einheit	11,0 kW	19,0 kW	25,0 kW
Viessmann Best.-Nrn.		Z029761	Z029762	Z029763
Energieeffizienz
Jahreszeitbedingte Raumheizungsenergie-Effizienz η_S	%	93	93	94
Nenn-Wärmeleistungsbereich (Angaben nach EN 15502)
T_V/T_R = 50/30 °C
Erdgas	kW	3,2 bis 11,0	3,2 bis 19,0	3,2 bis 25,0
Flüssiggas	kW	3,2 bis 11,0	3,2 bis 19,0	3,2 bis 25,0
T_V/T_R = 80/60 °C
Erdgas	kW	2,9 bis 10,1	2,9 bis 17,5	2,9 bis 23,0
Flüssiggas	kW	2,9 bis 10,1	2,9 bis 17,5	2,9 bis 23,0
Nenn-Wärmeleistung bei Trinkwassererwärmung
Erdgas	kW	2,9 bis 17,5	2,9 bis 17,5	2,9 bis 23,0
Flüssiggas	kW	2,9 bis 17,5	2,9 bis 17,5	2,9 bis 23,0
Nenn-Wärmebelastung (Qn)
Erdgas	kW	3,0 bis 10,3	3,0 bis 17,8	3,0 bis 23,4
Flüssiggas	kW	3,0 bis 10,3	3,0 bis 17,8	3,0 bis 23,4
Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw)
Erdgas	kW	3,0 bis 17,8	3,0 bis 17,8	3,0 bis 23,4
Flüssiggas	kW	3,0 bis 17,8	3,0 bis 17,8	3,0 bis 23,4
Grunddaten
Produkt-ID-Nummer		CE-0085DL0217
Schutzart gemäß EN 60529		IPX4 gemäß EN 60529
NOx		6	6	6

Elektr. Leistungsaufnahme (im Auslieferungszustand)	W	40	48	67

Nennspannung	V	230
Nennfrequenz	Hz	50
Geräteabsicherung	A	4,0
Vorsicherung (Netz)	A	16
Einstellung elektronischer Temperaturwächter (TN)	°C	91
Einstellung elektronischer Temperaturbegrenzer	°C	110
Einstellung elektronischer Abgastemperaturbegrenzer	°C	110

Wasserinhalt (ohne Membran-Druckausdehnungsgefäß)	l	3,0	3,0	3,0
Max. Vorlauftemperatur	°C	82	82	82

Zul. Betriebsdruck	bar	3	3	3
Zul. Betriebsdruck	MPa	0,3	0,3	0,3

Gasanschluss	R	¾	¾	¾

Verfügbarer Förderdruck für die Art B_23P	Pa	232	527	698
Max. Kondenswassermenge nach DWA-A 251	l/h	2,5	2,5	3,3
Kondenswasseranschluss (Schlauchtülle)	Ø mm	20 bis 24	20 bis 24	20 bis 24

Abgasanschluss	Ø mm	60	60	60
Zuluftanschluss	Ø mm	100	100	100

Norm-Nutzungsgrad bei T_V/T_R = 40/30 °C	%	Bis 98 (Hs)
Gasanschlussdruck
Erdgas	mbar	20	20	20
Erdgas	kPa	2	2	2
Flüssiggas	mbar	50	50	50
Flüssiggas	kPa	5	5	5
Max. zul. Gasanschlussdruck ¹⁾
Erdgas	mbar	13 bis 25,0	13 bis 25,0	13 bis 25,0
Erdgas	kPa	1,3 bis 2,5	1,3 bis 2,5	1,3 bis 2,5
Flüssiggas	mbar	25 bis 57,5	25 bis 57,5	25 bis 57,5
Flüssiggas	kPa	2,5 bis 5,75	2,5 bis 5,75	2,5 bis 5,75
Schall-Leistungspegel (Angaben nach EN ISO 15036-1)
– Bei Teillast	dB(A)	31,9	31,9	31,9
– Bei Nenn-Wärmeleistung (Trinkwassererwärmung)	dB(A)	42,3	42,3	46,1
Kommunikationsmodul (eingebaut)
Frequenzband WiFi	MHz	2400 bis 2483,5
Max. Sendeleistung	dBm	20
Frequenzband Low-Power Funk	MHz	2400 bis 2483,5
Max. Sendeleistung	dBm	10
Versorgungsspannung	V	24
Leistungsaufnahme	W	4
Zulässige Umgebungstemperatur
– Bei Betrieb		Frostfrei, trockene und beheizte Räume
– Bei Lagerung und Transport	°C	–5 bis +60
Nenn-Umlaufwassermenge
Bei T_V/T_R = 80/60 °C	l/h	434	752	988
Membran-Druckausdehnungsgefäß
Inhalt	l	8	8	8
Vordruck	bar	0,75	0,75	0,75
Vordruck	kPa	75	75	75
Anschlüsse (mit Anschlusszubehör)
Kesselvorlauf und -rücklauf	R	¾	¾	¾
Kalt- und Warmwasser	G	½	½	½
Anschlusswerte (Bezogen auf die max. Belastung und 1013 mbar/15 °C mit Gas)
Erdgas E	m³/h	1,88	1,88	2,48
Erdgas LL	m³/h	2,19	2,19	2,88
Flüssiggas	kg/h	1,38	1,38	1,82
Abgaskennwerte
Temperatur (bei Rücklauftemperatur von 30 °C)
– Bei Nenn-Wärmeleistung	°C	39	41	46
– Bei Teillast	°C	38	38	38
Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung)	°C	64	65	67
Überhitzungstemperatur der Abgase	°C	120	120	120
Massestrom (bei Trinkwassererwärmung)
Erdgas
– Bei maximaler Wärmeleistung	kg/h	31,7	31,7	41,6
– Bei Teillast	kg/h	5,6	5,6	5,6
Flüssiggas
– Bei maximaler Wärmeleistung	kg/h	30,1	30,1	41,0
– Bei Teillast	kg/h	5,1	5,1	5,1
Verfügbarer Förderdruck	Pa	116	116	168
Verfügbarer Förderdruck	mbar	1,16	1,16	1,68
Abmessungen
Länge	mm	360
Breite	mm	400
Höhe	mm	700
Gewicht
– Ohne Heizwasser und Verpackung	kg	32,0
– Mit Heizwasser	kg	37,6
