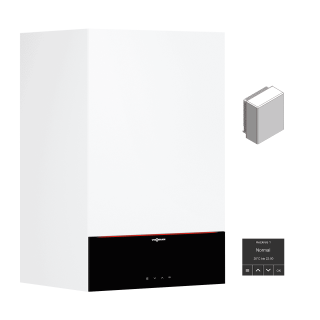

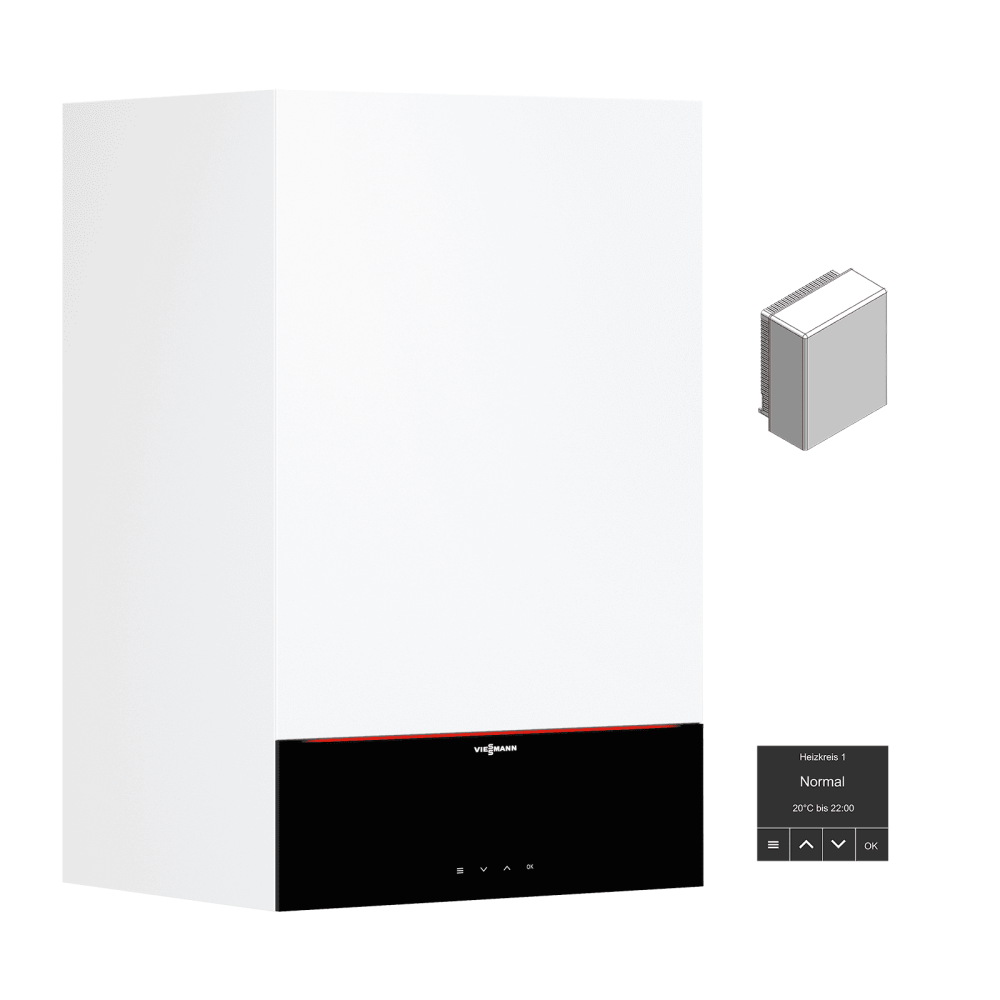

VIESSMANN Gas-Brennwert-Therme Vitodens 200-W, 25 kW, HMI 3,5", ATS

Artikelnummer: VIEZ019361
EAN: 4067764341042
Kategorie: Gasheizung

VIESSMANN Vitodens 200-W
2,5-25 kW
witterungsgeführt

Produktdatenblatt

3.442,43 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar
Lieferzeit: 1 - 5 Werktage (DE)

Stück

Beschreibung

VIESSMANN Vitodens 200-W Typ B2HF, 2,5 - 25,0 kW, Heiztherme für witterungsgeführten Betrieb, 3,5″ HMI-Bedieneinheit

Therme

Vitodens 200-W Typ B2HF, 2,5 - 25,0 kW, für witterungsgeführten Betrieb, 3,5″ HMI-Bedieneinheit

Viessmann Best.-Nrn.: Z019361 (Erdgas E(H), Erdgas LL, Flüssiggas P)

2,5 - 25,0 kW bei 50/30°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max)

2,2 - 23,0 kW bei 80/60°C Erdgas E, Erdgas LL, Flüssiggas P (Min - Max)

Das Spitzenprodukt unter den Gas-Brennwert-Wandgeräten ist der Vitodens 200-W. Der MatriX-Plus Gasbrenner und die Inox-Radial-Heizfläche aus Edelstahl sind in dieser Kombination die Garanten für hohe Energieeffizienz und langfristig hohen Wärmekomfort. Der Vitodens 200-W besitzt in allen Leistungsgrößen die automatische Verbrennungsregelung Lambda Pro Plus. Modulationsbereich bis 1:13 (32 kW). Die integrierte, drehzahlgeregelte Hocheffizienz-Umwälzpumpe, reduziert den Stromverbrauch um bis zu 70 %.

Auslieferungszustand

Gas-Brennwert-Wandgerät mit Inox-Radial-Heizfläche, modulierendem MatriX-Plus Gasbrenner für Erdgas und Flüssiggas nach DVGW-Arbeitsblatt G260, Hydraulik und drehzahlgeregelter Hocheffizienz-Umwälzpumpe. Regelung für witterungsgeführten Betrieb oder angehobenen Betrieb mit eingebauter WLAN-Schnittstelle. Anschlussfertig verrohrt und verdrahtet. Farbe der epoxidharzbeschichteten Verkleidung: Vitopearlwhite. Eingebautes Membran-Druckausdehnungsgefäß (10 l Inhalt).

Lieferumfang

1 × 7956227 Vitodens 200-W B2HF-25, 2,5 - 25 kW Heiztherme
1 × 7955018 TU-Set Vitodens B2HF/B2KF 3,5" DE
1 × 7946522 Bedieneinheit HMI 3.5" 450mm
1 × 7427232 Beipack Aussentemperatursensor

Vorteile

Jahreszeitbedingte Raumheizungsenergie-Effizienz ηS bis 94 % (Label A).
Geringe Takthäufigkeit auch bei geringer Wärmeabnahme durch Pausenzeitenoptimierung und großen Modulationsbereich von bis zu 1:13 (32 kW)
Langlebig und effizient durch Inox-Radial-Wärmetauscher aus Edelstahl
MatriX-Plus Gasbrenner mit Lambda Pro Plus Verbrennungsregelung für dauerhaft hohen Wirkungsgrad und niedrige Emissionswerte.
Stromsparende Hocheffizienz-Umwälzpumpe
7 Zoll Graustufen-Touchdisplay oder 3,5 Zoll Schwarz/Weiß-Display mit Klartext- und Grafikanzeige, Inbetriebnahme-Assistenten, Anzeigen für Energieverbräuche sowie alternativ Bedienung über mobiles Endgerät
Internetfähig durch integrierte WLAN-Schnittstelle für Bedienung und Service über Viessmann App
Einzelraumregelung über ViCare App für bis zu 4 Räume integriert, bis zu 20 Räume erweiterbar als Zubehör

Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich (weiterhin ist der Betrieb mit Erdgas mit einer Wasserstoffbeimischung von bis zu 20 Vol-% möglich). Die Umstellung auf Flüssiggas erfolgt an der Regelung (kein Umstellsatz erforderlich).

VIESSMANN Vitodens 200-W Typ B2HF Querschnitt

Regelung (an der Therme) mit 3,5-Zoll Display – Modularer Aufbau

Die Regelung ist in Vitodens eingebaut und besteht aus Elektronikmodulen und Bedieneinheit:

Bedieneinheit HMI mit 3,5 Zoll Schwarz/Weiß-Display und integriertem Kommunikationsmodul
Zentral Elektronikmodul HMU:

Für den Anschluss von Aktoren und Sensoren
Für den Anschluss von Zubehören über PlusBus

Elektronikmodul BCU (Feuerungsautomat) für elektronische Verbrennungsregelung
Statusanzeige (Lightguide) für Betriebs- und Störungsanzeige

Vitotronic 100 (Typ HC1B), für angehobenen Betrieb

Außentemperatursensor (NTC 10 kOhm)

zur Befestigung an der Außenwand, Farbe weiß

Montageort:

Nord- oder Nordwestwand des Gebäudes
2 bis 2,5 m über dem Boden, für mehrgeschossige Gebäude in der oberen Hälfte des 2. Geschosses

Anschluss:

2-adrige Leitung, Leitungslänge max. 35 m bei einem Leiterquerschnitt von 1,5 mm² Kupfer
Leitung darf nicht zusammen mit 230/400-V-Leitungen verlegt werden

Technische Daten – Tabellen

Technische Daten (Therme)

Gas-Heizkessel, Bauart B und C	Einheit	VITODENS 200-W Typ B2HF
Gas-Heizkessel, Bauart B und C	Einheit	2,5 - 11,0 kW	2,5 - 19,0 kW	2,5 - 25,0 kW	2,5 - 32,0 kW
Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display, für angehobenen Betrieb)		Z019355	Z019356	Z019357	Z019358
Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay, für angehobenen Betrieb)		Z021994	Z021995	Z021996	Z021997
Best.-Nrn. (mit 3,5-Zoll Schwarz/Weiß-Display, für witterungsgeführten Betrieb)		Z019359	Z019360	Z019361	Z019362
Best.-Nrn. (mit 7-Zoll-Graustufen-Touchdisplay, für witterungsgeführten Betrieb)		Z021998	Z021999	Z022000	Z022001
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung		–	–	–	–
Grunddaten
Nenn-Wärmeleistungsbereich (Angaben nach EN 15502)
T_V/T_R = 50/30 °C
Erdgas	kW	2,5 - 11,0	2,5 - 19,0	2,5 - 25,0	2,5 - 32,0
Flüssiggas	kW	2,5 - 11,0	2,5 - 19,0	2,5 - 25,0	2,5 - 32,0
T_V/T_R = 80/60 °C
Erdgas	kW	2,2 - 10,1	2,2 - 17,5	2,2 - 23,0	2,2 - 29,3
Flüssiggas	kW	2,2 - 10,1	2,2 - 17,5	2,2 - 23,0	2,2 - 29,3
Nenn-Wärmeleistung bei Trinkwassererwärmung
Erdgas	kW	2,2 - 17,5	2,2 - 17,5	2,2 - 23,0	2,2 - 29,3
Flüssiggas	kW	2,2 - 17,5	2,2 - 17,5	2,2 - 23,0	2,2 - 29,3
Nenn-Wärmebelastung (Qn)
Erdgas	kW	2,3 - 10,3	2,3 - 17,8	2,3 - 23,4	2,3 - 29,9
Flüssiggas	kW	2,3 - 10,3	2,3 - 17,8	2,3 - 23,4	2,3 - 29,9
Nenn-Wärmebelastung bei Trinkwassererwärmung (Qnw)	kW	17,8	17,8	23,4	29,9
Gasanschlussdruck
Erdgas	mbar	20
Erdgas	kPa	2
Flüssiggas	mbar	50
Flüssiggas	kPa	5
Max. zul. Gasanschlussdruck^*1
Erdgas	mbar	25,0
Erdgas	kPa	2,5
Flüssiggas	mbar	57,5
Flüssiggas	kPa	5,75
Schall-Leistungspegel (Angaben nach EN ISO 15036-1)
bei Teillast	dB(A)	31,9
bei Nenn-Wärmeleistung (Trinkwassererwärmung)	dB(A)	42,3	42,3	46,1	48,4
Elektrische Leistungsaufnahme
– im Auslieferungszustand)	W	38	45	64	110
Nennspannung	V	230
Nennfrequenz	Hz	50
Geräteabsicherung	A	6,3
Vorsicherung (Netz)	A	16
Schutzart gemäß EN 60529		IP X4
Kommunikationsmodul (eingebaut)
Frequenzband WiFi	MHz	2400 - 2483,5
Max. Sendeleistung	dBm	17
Frequenzband Low-Power Funk	MHz	2400 - 2483,5
Max. Sendeleistung	dBm	6
Versorgungsspannung	V⎓	24
Leistungsaufnahme	W	4
Einstellung elektronischer Temperaturwächter (TN)	°C	91
Einstellung elektronischer Temperaturbegrenzer	°C	110
Membran-Druckausdehnungsgefäß
Inhalt	l	10
Vordruck	bar	0,75
Vordruck	kPa	75
Zul. Betriebsdruck	bar	3
Zul. Betriebsdruck	MPa	0,3
Abmessungen
Länge	mm	360
Breite	mm	450
Höhe	mm	700
Gewicht
– ohne Heizwasser und Verpackung	kg	33,0
– mit Heizwasser	kg	38,6
Wasserinhalt (ohne Membran-Druckausdehnungsgefäß)	l	3,0
Max. Vorlauftemperatur	°C	82
Nenn-Umlaufwassermenge bei T_V/T_R = 80/60 °C	l/h	434	752	988	1259
Gasanschluss	R	¾
Anschlusswerte (bezogen auf die max. Belastung und 1013 mbar/15 °C) – mit Gas
Erdgas E	m³/h	1,88	1,88	2,48	3,16
Erdgas LL	m³/h	2,19	2,19	2,88	3,68
Flüssiggas	kg/h	1,38	1,38	1,82	2,32
Abgaskennwerte
Temperatur (bei Rücklauftemperatur von 30 °C)
– bei Nenn-Wärmeleistung	°C	39	41	46	59
– bei Teillast	°C	38	38	38	38
Temperatur (bei Rücklauftemperatur von 60 °C, bei Trinkwassererwärmung)	°C	64	65	67	72
Massestrom (bei Trinkwassererwärmung)
Erdgas
– bei Nenn-Wärmeleistung	kg/h	31,7	31,7	41,6	54,9
– bei Teillast	kg/h	3,2	3,2	3,2	3,2
Flüssiggas
– bei Nenn-Wärmeleistung	kg/h	30,1	30,1	41,0	53,9
– bei Teillast	kg/h	3,9	3,9	3,9	3,9
Verfügbarer Förderdruck^*2	Pa	250
Verfügbarer Förderdruck^*2	mbar	2,5
Max. Kondenswassermenge nach DWA-A 251	l/h	2,5	2,5	3,3	4,2
Kondenswasseranschluss (Schlauchtülle)	Ø mm	20 - 24
Abgasanschluss	Ø mm	60
Zuluftanschluss	Ø mm	100
Norm-Nutzungsgrad bei T_V/T_R = 40/30 °C	%	bis 98 (H_s)
Kategorie
Erdgas, Flüssiggas		II_2N3P

Produkt-ID-Nummer (CE)		CE-0085CT0017
