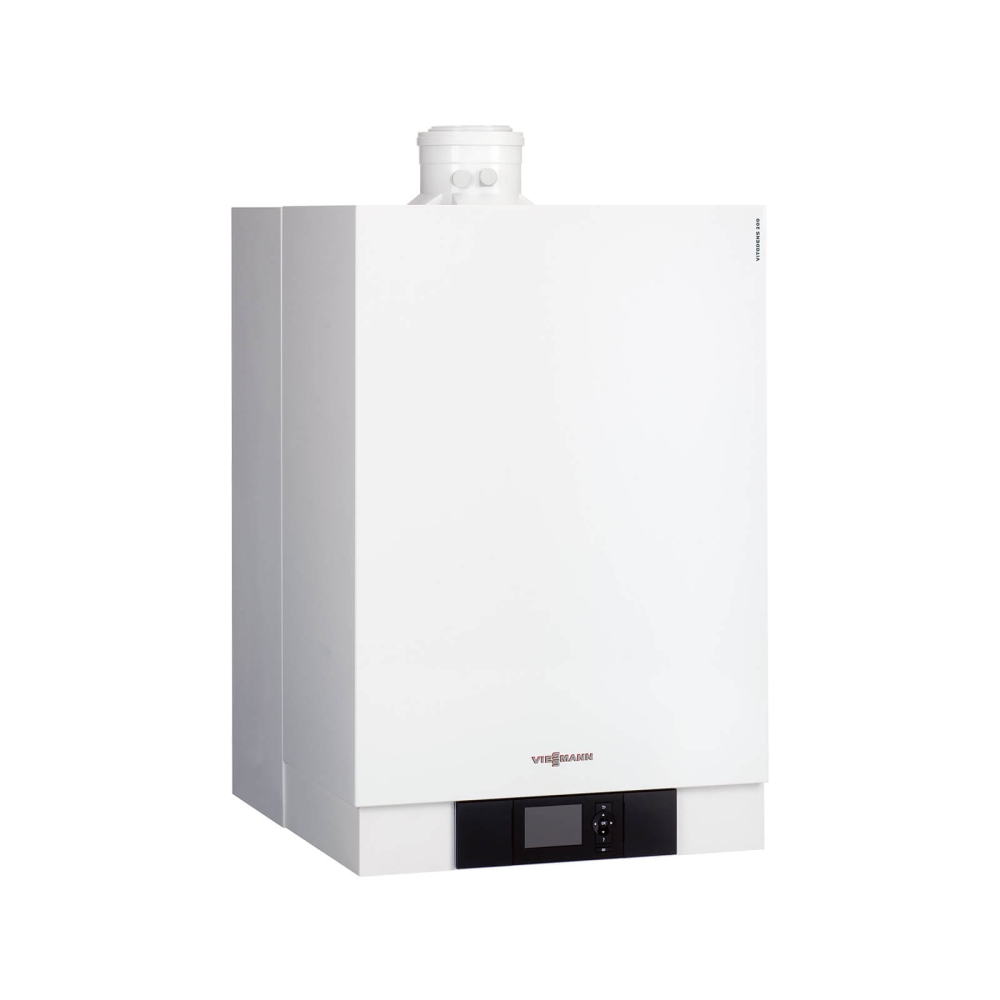

VIESSMANN Vitodens 200-W, Typ B2HA, 60 kW – Gas-Brennwertheizgerät mit Vitotronic 200 (HO1B)
Therme
Vitodens 200-W, Typ B2HA, 60 kW
Viessmann Best.-Nrn.: B2HAI42
12,0 - 60,0 kW bei 50/30 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)
10,9 - 55,2 kW bei 80/60 °C Erdgas E/H, Erdgas L/LL, Flüssiggas P (Min – Max)
Die Brennwert-Wandgeräte Vitodens 200-W (Typ B2HA) mit 49 oder 60 kW bieten eine leistungsstarke, platzsparende und zugleich wirtschaftliche Heizlösung für Mehrfamilienhäuser, Gewerbebauten und öffentliche Einrichtungen. Dank ihrer Inox-Radial-Heizfläche aus hochwertigem Edelstahl erreichen sie eine außergewöhnlich hohe Effizienz mit einem Norm-Nutzungsgrad von bis zu 98 % (HS).
In Kombination mit der Vitotronic 300-K Kaskadenregelung (nicht im Lieferumfang enthalten) lassen sich bis zu sechs Vitodens 200-W zu einer intelligenten Heizzentrale verbinden, die ihre Leistung automatisch dem aktuellen Wärmebedarf anpasst. So arbeitet entweder ein einzelner Kessel besonders effizient im Modulationsbetrieb – oder alle sechs Geräte sorgen gemeinsam für maximale Heizleistung, wann immer sie benötigt wird.
Anwendungsempfehlungen der Therme
Große Heizleistung in einem kompakten, übersichtlichen Wandgerät, geeignet für folgende Einsatzbereiche:
- Anlagen mit wenigen großen Verbrauchern, wie z. B. Lufterhitzer in Supermärkten/Einkaufsmärkten, Werkstätten und Industriehallen, Gärtnereien, Garagen sowie Anlagen zur Trinkwassererwärmung.
- Anlagen mit mehreren Heizkreisen für Fußboden- und/oder statische Heizflächen in Mehrfamilienhäusern, Zentralen für Reihenhausanlagen, Büro- und Verwaltungsgebäuden - insbesondere als Dachheizzentralen geeignet.
- Beheizung von öffentlichen Gebäuden, wie Turn- und Mehrzweckhallen, Schulen, Kindergärten.
- Geeignet sowohl für den Einbau in Aufstellräumen im Keller, in der Etage als auch unter dem Dach.
Vorteile der Therme
- Kaskadenschaltung mit bis zu 6 Heizkesseln bei einer Nenn-Wärmeleistung bis 594 kW möglich
- Norm-Nutzungsgrad: bis 98 % (HS)
- Langlebig und effizient durch Inox-Radial-Wärmetauscher
- Modulierender MatriX-Zylinderbrenner mit hoher Nutzungsdauer durch Edelstahl-MatriX-Gewebe – unempfindlich bei hoher Temperaturbelastung
- Einfach zu bedienende Vitotronic Regelung mit Klartext- und Grafikanzeige
- Lambda Pro Control Verbrennungsregelung für alle Gasarten – Gebühreneinsparung durch Verlängerung der Überprüfungsintervalle auf 3 Jahre
- Leiser Betrieb durch niedrige Gebläsedrehzahl
Lieferumfang der Therme
- 1 × 7571048 Grundg. Vitodens 200-W B2HA 60kW
- 1 × 7547025 Vitotronic 200 HO1B
- 1 × 7735844 TU-Set Vitodens B2HA 49/60kW + HO1B DE
Auslieferungszustand der Therme
Gas-Brennwert-Wandgerät mit Inox-Radial-Heizfläche, modulierendem MatriX-Zylinderbrenner für Erd- und Flüssiggas nach DVGW-Arbeitsblatt G260 und Wandhalterung. Anschlussfertig verrohrt und verdrahtet. Farbe der epoxidharzbeschichteten Verkleidung: weiß. Separat verpackt: Vitotronic 200 für witterungsgeführten Betrieb.
Hinweise: Vorgerichtet für Betrieb mit Erdgas. Eine Umstellung innerhalb der Gasgruppen E/LL ist nicht erforderlich. Die Umstellung auf Flüssiggas erfolgt am Gaskombiregler (kein Umstellsatz erforderlich).
Technische Daten (Therme)
| Vitodens 200-W, Typ B2HA | Einheit | 49,0 kW | 60,0 kW |
|---|---|---|---|
| Viessmann Best.-Nrn. | B2HAI41 | B2HAI42 | |
| Energieeffizienz | |||
| Energieeffizienzklasse (Raumheizung) |  |
 |
|
| Nenn-Wärmeleistungsbereich bei Betrieb mit Erdgas (Angaben nach EN 15502-1) | |||
| TV/TR = 50/30 °C | kW | 12,0 bis 49,0 | 12,0 bis 60,0 |
| TV/TR = 80/60 °C | kW | 10,9 bis 45,0 | 10,9 bis 55,2 |
| Nenn-Wärmeleistungsbereich bei Betrieb mit Flüssiggas P (Angaben nach EN 15502-1) | |||
| TV/TR = 50/30 °C | kW | 17,0 bis 49,0 | 17,0 bis 60,0 |
| TV/TR = 80/60 °C | kW | 15,5 bis 45,0 | 15,5 bis 55,2 |
| Nenn-Wärmebelastung | |||
| Bei Betrieb mit Erdgas | kW | 11,2 bis 45,7 | 11,2 bis 56,2 |
| Bei Betrieb mit Flüssiggas P | kW | 16,1 bis 45,7 | 16,1 bis 56,2 |
| Grunddaten | |||
| Elektr. Leistungsaufnahme (im Auslieferungszustand) | W | 62 | 115 |
| Produkt-ID-Nummer | CE-0085CN0050 | ||
| Schutzart gemäß EN 60529 | IPX4 | ||
| Max. Kondenswassermenge nach DWA-A 251 | l/h | 6,3 | 8,4 |
| Kondenswasseranschluss (Schlauchtülle) | Ø mm | 20 bis 24 | |
| Abgasanschluss | Ø mm | 80 | |
| Zuluftanschluss | Ø mm | 125 | |
| Norm-Nutzungsgrad bei TV/TR = 40/30 °C | % | Bis 98 (HS) | |
| Gasanschlussdruck | |||
| Erdgas | mbar | 20 | |
| kPa | 2 | ||
| Flüssiggas | mbar | 50 | |
| kPa | 5 | ||
| Max. zul. Gasanschlussdruck 1) | |||
| Erdgas | mbar | 25,0 | |
| kPa | 2,5 | ||
| Flüssiggas | mbar | 57,5 | |
| kPa | 5,75 | ||
| Schall-Leistungspegel (Angaben nach EN ISO 15036-1) | |||
| - bei Teillast | dB(A) | 39 | 39 |
| - bei Nenn-Wärmeleistung (Trinkwassererwärmung) | dB(A) | 58 | 67 |
| Wasserdaten | |||
| Inhalt Wärmetauscher | l | 7,0 | |
| Max. Vorlauftemperatur | °C | 76 | |
| Max. Volumenstrom (Grenzwert für Einsatz einer hydr. Entkopplung) | l/h | 3500 | 3500 |
| Nenn-Umlaufwassermenge (bei TV/TR = 80/60 °C | l/h | 1748 | 2336 |
| Zul. Betriebsdruck | |||
| bar | 4,0 | ||
| MPa | 0,4 | ||
| Anschlüsse | |||
| Gasanschluss | R | ¾ | |
| Anschlusswerte (bezogen auf die max. Belastung) | |||
| Erdgas E | m³/h | 4,84 | 5,95 |
| Erdgas LL | m³/h | 5,62 | 6,91 |
| Flüssiggas | kg/h | 3,57 | 4,39 |
| Abgaskennwerte 2) | |||
| Temperatur (bei Rücklauftemperatur von 30 °C) | |||
| - bei Nenn-Wärmeleistung | °C | 62 | 66 |
| - bei Teillast | °C | 39 | 39 |
| Temperatur (bei Rücklauftemperatur von 60 °C) | °C | 75 | 80 |
| Massestrom | |||
| Erdgas | |||
| - Nenn-Wärmeleistung | kg/h | 78 | 104 |
| - Teillast | kg/h | 30 | 30 |
| Flüssiggas | |||
| - Nenn-Wärmeleistung | kg/h | 74 | 99 |
| - Teillast | kg/h | 28 | 28 |
| Verfügbarer Förderdruck 3) | Pa | 250 | 250 |
| mbar | 2,5 | 2,5 | |
| Abmessungen | |||
| Länge | mm | 380 | |
| Breite | mm | 480 | |
| Höhe | mm | 850 | |
| Gewicht | kg | 65 | |
|
1) Liegt der Gasanschlussdruck über dem max. zul. Gasanschlussdruck, muss ein separater Gasdruckregler der Anlage vorgeschaltet werden. 2) Rechenwerte zur Auslegung der Abgasanlage nach EN 13384. Abgastemperaturen als gemessene Bruttowerte bei 20 °C Verbrennungslufttemperatur. Die Abgastemperatur bei Rücklauftemperatur von 30 °C ist maßgeblich zur Auslegung der Abgasanlage. Die Abgastemperatur bei Rücklauftemperatur von 60 °C dient zur Bestimmung des Einsatzbereichs von Abgasleitungen mit maximal zulässigen Betriebstemperaturen. 3) CH: Verfügbarer Förderdruck 200 Pa ; 2,0 mbar |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
