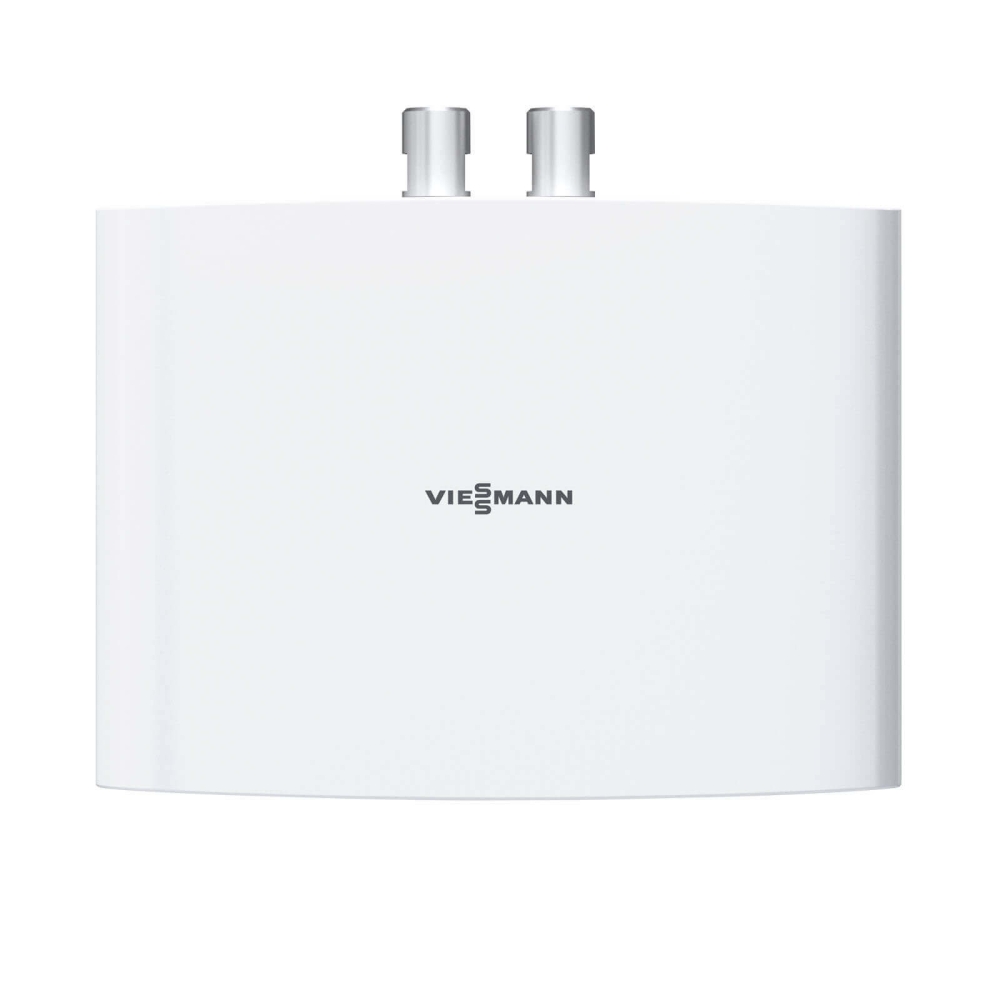

VIESSMANN Mini-Durchlauferhitzer Vitotherm EI5, Typ EI5.A6, 5,7 kW
VIESSMANN Vitotherm EI5.A6
VIESSMANN Bestell-Nr.: ZK03814
komfortable Warmwasserversorgung im Miniformat
Der hydraulisch gesteuerte Mini-Durchlauferhitzer bietet eine preisgünstige und effiziente Warmwasserversorgung für ein Handwaschbecken. Er ist damit optimal für die Gästetoilette. Das Gerät ist für eine Untertischmontage und zum Anschluss an jede handelsübliche Armatur geeignet. Außerdem ist es mit einem Strömungsschalter sowie einer autmatischen Druchflussmengenregelung ausgestattet. Zusätzlich zu diesem Angebot ist das Gerät in zwei weiteren Leistungsstufen erhältlich. (siehe untenstehende Tabelle mit den technischen Daten.)
Produktmerkmale
- Hydraulisch gesteuerter Mini-Durchlauferhitzer zur energie- und wassersparenden Versorgung eines Handwaschbeckens
- Untertischmontage
- Betrieb mit durckbeaufschlagter und druckloser Armatur möglich
- Mit Spezial-Strahlregler zum Einbau in die Armatur für ideales Strahlbild (M22/24)
- Sofortiges warmes Wasser durch schnelles und wartungsfreies Blankdraht-Heizsystem
- Schnelle Installation
- serienmäßig mit Schutzkontaktstecker
Lieferumfang
- VIESSMANN Mini-Durchlauferhitzer Vitotherm EI5.A6
- Sieb im Kaltwasserzulauf
- Spezial-Strahlregler „SR“
- Anschluss-Schlauch 3/8″, 500 mm lang, mit Dichtungen (für den Anschluss als druckfestes Gerät)
- T-Stück 3/8″ (für den Anschluss als druckfestes Gerät)
Technische Daten – Tabellen
Technische Daten
| Komfort-Durchlauferhitzer VIESSMANN Vitotherm | Einheit | EI5.A3 | EI5.A6 | EI5.A7 |
|---|---|---|---|---|
| Bestell-Nr. | ZK03813 | ZK03814 | ZK03815 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
|
|
| Angegebenes Lastprofil | XXS | XXS | XS | |
| Warmwasserbereitungs-Energieeffizienz | % | 38 | 39 | 39 |
| Jährlicher Stromverbrauch | kWh | 477 | 478 | 467 |
| Schallleistungspegel in Innenräumen | dB(A) | 15 | 15 | 15 |
| Elektrische Daten | ||||
| Elektrischer Anschluss / Nennspannung | V | 230 | 400 | |
| Nennleistung | kW | 3,5 | 5,7 | 6,5 |
| Nennstrom | A | 15,2 | 24,7 | 16,3 |
| Absicherung | A | 16 | 25 | 20 |
| Phasen | 1/N/PE | 2/PE | ||
| Elektrische Frequenz | Hz | 50/60 | ||
| Schutzart (EN 60529) | IP25 | |||
| Schutzklasse | 1 | |||
| Anschlüsse | ||||
| Wasseranschluss (Außengewinde) | G ⅜″ | |||
| Einsatzgrenzen | ||||
| Max. Zulauftemperatur | °C | 35 | ||
| Werte | ||||
| Mindestdurchflussmenge | l / min | > 1,6 | > 2,6 | |
| Volumenstrom für Druckverlust | l / min | 1,6 | 2,6 | 2,6 |
| Druckverlust bei Volumenstrom | MPa | 0,05 | 0,08 | 0,08 |
| Mischwassermenge bei ∆θ = 25 K | l/min | 2,0 | 3,2 | 3,7 |
| Hydraulische Daten | ||||
| Nenninhalt (Wasser) | l | 0,1 | ||
| Max. zulässiger Druck | bar | 10 | ||
| MPa | 1 | |||
| Ausführungen | ||||
| Montage Untertisch | X | |||
| Bauart offen | X | |||
| Bauart geschlossen | X | |||
| Temperatureinstellung | °C | ca. 30, 45, 55 | ||
| Isolierblock | Kunststoff | |||
| Heizsystem Wärmeerzeuger | Blankdraht | |||
| Verkleidung und Rückwand | Kunststoff | |||
| Farbe | weiß | |||
| Abmessungen | ||||
| Höhe | mm | 144 | ||
| Breite | mm | 191 | ||
| Tiefe (mit Drehknopf) | mm | 82 | ||
| Gewicht (ohne Wasserfüllung) | kg | 1,4 | ||
| Gewicht (mit Wasserfüllung) | kg | 1,5 | ||
WICHTIG
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Datenblatt
