Beschreibung

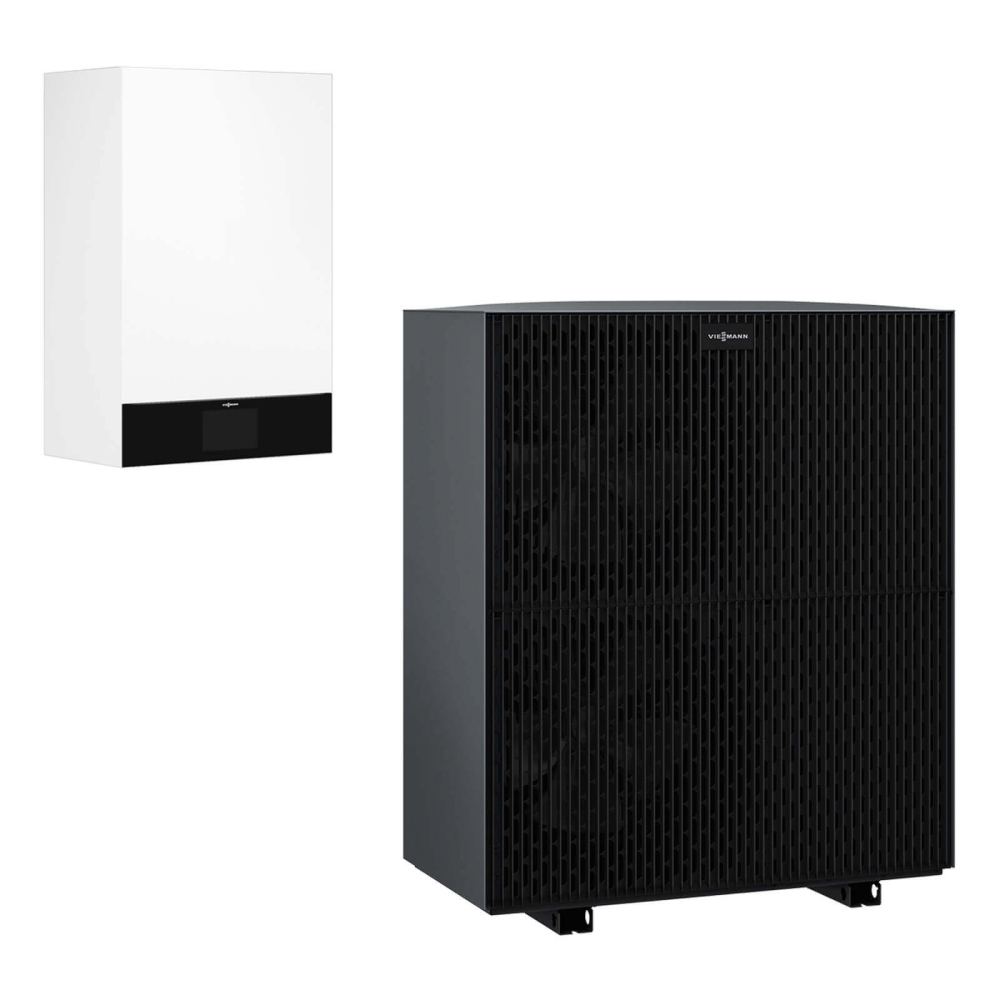

VIESSMANN Vitocal 250-A Typ HAWO-AC 252.A13
Luft/Wasser-Wärmepumpe für Hybridbetrieb, Monoblock-Ausführung für Heizung, Kühlung und Trinkwassererwärmung
Eigenschaften
- Geringe Betriebskosten durch hohen COP (Coefficient of Performance)
- Leistungsregelung und DC-Inverter für hohe Effizienz im Teillastbetrieb
- Eine maximale Vorlauftemperatur bis 70 °C bei einer Außentemperatur von -10 °C ermöglicht den Einsatz sowohl im Neubau als auch in der Modernisierung.
- Selbstoptimierende Regelung des Volumenstroms über Viessmann Hydro AutoControl
- Hybrid Pro Control zur optimalen Regelung der beiden Wärmeerzeuger
- Umweltfreundliches, natürliches Kältemittel R290 mit einem besonders niedrigen GWP von 0,02 (GWP = Global Warming Potential)
- Komfortabel durch reversible Ausführung für Heizen und Kühlen
- Besonders leise im Betrieb durch Advanced acoustics design+ (AAD+)
- Internetfähig durch integriertes WLAN oder Service-Link
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
Lieferumfang
- 1 × 7720509 IDU VC 250-AH HAWO-AC 252.A16
- 1 × 7720549 ODU Vitocal 25X-A 400V A13
- 1 × 7948256 Beipack Elektrik ODU
- 1 × 7958115 TU-Set Vitocal 250-AH
- 1 × 7372885 Bedieneinheit HMI 7" Touch 600mm
- 1 × 7377280 Anschluss-Set Typ 3

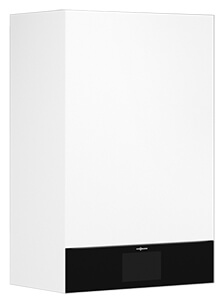

Inneneinheit
Viessmann Vitocal 250-AH HAWO-AC 252.A13
Viessmann Best.-Nrn.: Z023943
- Mit neuer Hydro AutoControl Hydraulik zur Bereitstellung der erforderlichen Abtauenergie und Sicherstellung der erforderlichen Mindest-Umlaufmenge im Wärmepumpen Kreis
- Integrierte Hybridhydraulik und Schnittstellen zur Ansteuerung des externen Wärmeerzeugers
- Mit eingebauter Hocheffizienz-Umwälzpumpe für den Heizkreis, Abtaupuffer 16 l, Bypassfunktion, 3-Wege-Mischer, Ausdehnungsgefäß 18 l, 4/3-Wege-Ventil, Sicherheitsventil, Volumenstromsensor, Außentemperatursensor (leitungsgebunden) und steckbarer Anschlussverrohrung aus Kupfer (Glattrohr) und Montageschiene zur Befestigung der Inneneinheit an der Wand
Ausseneinheit
Viessmann Vitocal 25X-A 400V A13
Viessmann Best.-Nrn.: Z023943
- Mit DC-Inverter-Technologie zur stufenlosen Leistungsregelung, für einen optimalen Betrieb unter allen Betriebsbedingungen
- Geräusch- und schwingungsarm durch drehzahlgeregelten Doppelrollkolben-Verdichter
- Mit elektronischem Expansionsventil zur Erhöhung der Jahresarbeitszahl und drehzahlgesteuerten Axialventilatoren
- Energieeffiziente Abtauung über Kreislaufumkehr Korrosionsbeständiger, wasserabweisender Verdampfer mit Blue Fin-Beschichtung und geschwungenen Verdampferlamellen zur Erhöhung der Effizienz sowie effizientem asymmetrischen Edelstahl-Plattenwärmetauscher (1.4401/1.4301) zur Wärmeabgabe an das Heizsystem
- Mit integriertem Wasserfilter zum Schutz des Verflüssigers vor Verunreinigungen
Regelung
Wärmepumpenregelung für witterungsgeführten Betrieb
- 7-Zoll Farb-Touchdisplay mit Energiecockpit
- WLAN-Hotspot für lokalen Service ohne Internetverbindung
- Internetverbindung über WLAN
- Ansteuerung einer Zirkulationspumpe
- Integrierte Ansteuerung des externen Wärmeerzeugers über 0 bis 10 V und potenzialfreien Kontakt
- Kühlregelfunktion "active cooling"
- Integrierter Wärmemengenzähler
- Einstellung von geräuschreduziertem Betrieb für die Außeneinheit
- Optimiertes Energiemanagement, z. B. in Verbindung mit Photovoltaikanlage, Stromspeichersystem
- Darstellung der Energieflüsse in ViCare App und ViGuide
Technische Daten – Tabellen
Technische Daten
| Luft/Wasser-Wärmepumpe in Monoblock-Bauweise für Heizung, Kühlung und Trinkwassererwärmung | Einheit | Vitocal 250-A | |||
|---|---|---|---|---|---|
| Typ HAWO-AC 252.A13 | |||||
| Bei Betriebspunkt A2/W35 | |||||
| Nenn-Wärmeleistung | kW | 6,7 | |||
| Elektr. Leistungsaufnahme | kW | 1,68 | |||
| Leistungszahl (COP) | 3,98 | ||||
| Bei Betriebspunkt A7/W35 | |||||
| Nenn-Wärmeleistung | kW | 8,1 | |||
| Elektr. Leistungsaufnahme | kW | 1,56 | |||
| Leistungszahl (COP) | 5,21 | ||||
| Bei Betriebspunkt A -7/W35 | |||||
| Nenn-Wärmeleistung | kW | 11,1 | |||
| Elektr. Leistungsaufnahme | kW | 3,75 | |||
| Leistungszahl (COP) | 2,97 | ||||
| Bei Betriebspunkt A 35/W18 | |||||
| Nenn-Wärmeleistung | kW | 8,2 | |||
| Elektr. Leistungsaufnahme | kW | 1,67 | |||
| Leistungszahl (COP) | 4,90 | ||||
| Lufteintrittstemperatur Heizbetrieb | |||||
| Lufttemperatur min. | °C | -20 | |||
| Lufttemperatur max. | °C | 40 | |||
| Lufteintrittstemperatur Kühlbetrieb | |||||
| Lufttemperatur min. | °C | 10 | |||
| Lufttemperatur max. | °C | 45 | |||
| Heizwasser (Sekundärkreis) | |||||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | mbar | 600 | |||
| Max. externer Druckverlust (RFH) bei Mindestvolumenstrom 1000 l/h | MPa | 60 | |||
| Max. Vorlauftemperatur | °C | 70 | |||
| Zul. Betriebsdruck | bar | 3 | |||
| Zul. Betriebsdruck | MPa | 0,3 | |||
| Elektrische Werte Inneneinheit | |||||
| Nennspannung Regelung | 1/N/PE 230 V/50 Hz | ||||
| Absicherung intern | A | T 6,3 | |||
| Elektr. Leistungsaufnahme Sekundärpumpe (PWM) | W | 60 | |||
| Energieeffizienzindex (EEI) Sekundärpumpe | 0,2 | ||||
| Elektrische Werte Außeneinheit | |||||
| Nennspannung Verdichter | 3/N/PE 400 V/50 Hz | ||||
| Anlaufstrom Verdichter | A | <10 | |||
| Kältemittel R290 | |||||
| Kältemittelfüllmenge | kg | 2,0 | |||
| Treibhauspotenzial (GWP) | 0,02 | ||||
| CO2-Äquivalent | t | 0,00004 | |||
| Abmessungen Inneneinheit | |||||
| Länge | mm | 370 | |||
| Breite | mm | 600 | |||
| Höhe | mm | 920 | |||
| Gewicht | kg | 57 | |||
| Abmessungen Außeneinheit | |||||
| Länge | mm | 600 | |||
| Breite | mm | 1144 | |||
| Höhe | mm | 1382 | |||
| Gewicht | kg | 221 | |||
| Anschlüsse | |||||
| Heizwasservorlauf | CU 28 x 1 | ||||
| Heizwasserrücklauf | CU 28 x 1 | ||||
| Vorlauf Speicher-Wassererwärmer | CU 22 x 1 | ||||
| Rücklauf Speicher-Wassererwärmer | CU 22 x 1 | ||||
| Vorlauf externer Wärmeerzeuger | CU 28 x 1 | ||||
| Rücklauf externer Wärmeerzeuger | CU 28 x 1 | ||||
| Energieeffizienzklasse | |||||
| Energieeffizienzklasse bei 55°C |  |
 |
|||
| Energieeffizienzklasse bei 35°C | |
|
|||
| Schallleistungspegel | |||||
| Innen | db | 40 | |||
| Außen | db | 54 | |||
| Temperaturregler | |||||
| Temperaturregler Klasse | II | ||||
| Beitrag Raumheizungs-Energieeffizienz | % | 2 | |||
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
