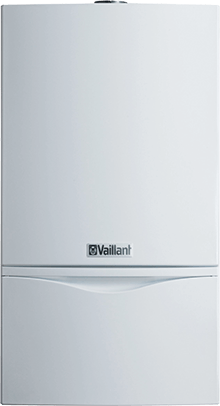

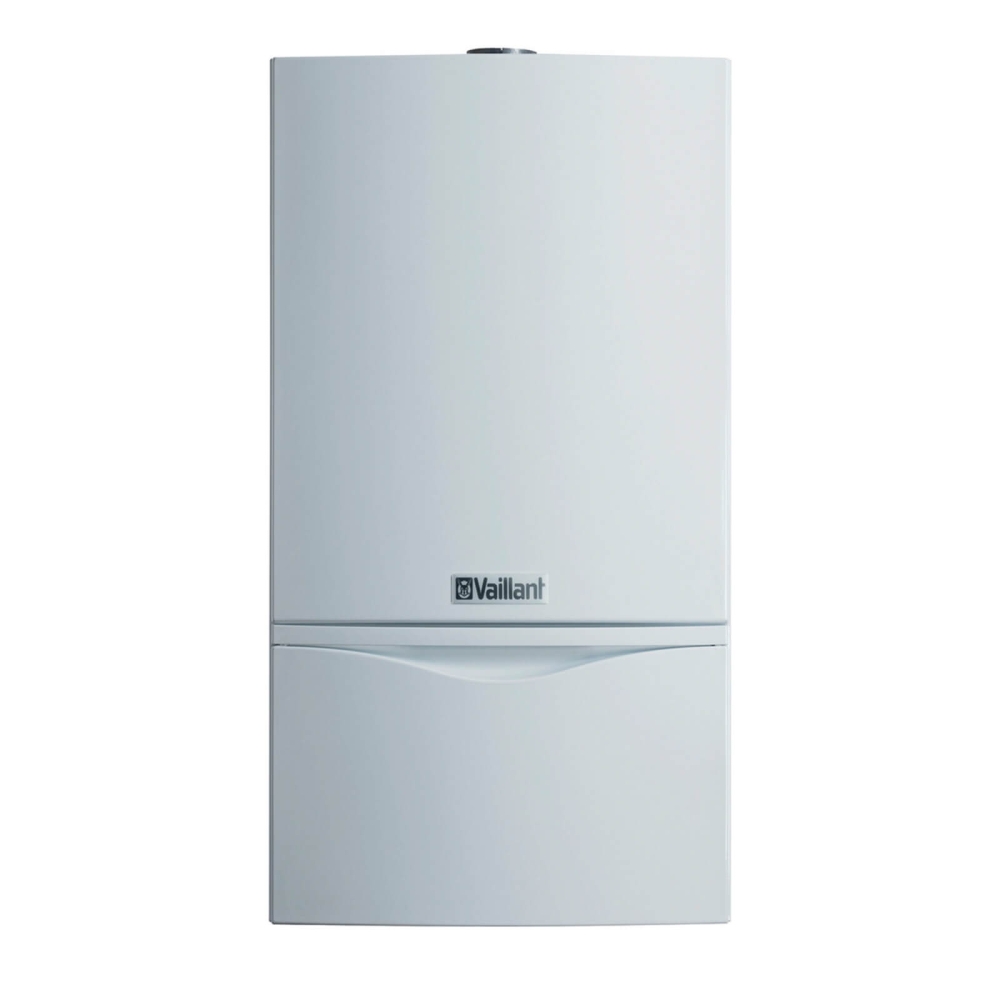

Vaillant atmoTEC plus VCW 244/4-5 A
Therme
atmoTEC plus VCW 244/4-5 A
Vaillant Bestell-Nrn.: 0010017847 (Erdgas E) / 0010017846 (Erdgas LL)
9,6- 24 kW bei 80/60°C Erdgas E (Min - Max)
9,6 - 24 kW bei 80/60°C Erdgas LL (Min - Max)
24,0 kW bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max)
Schnelle und saubere Instandhaltung Ihrer Heizwertanlage
Unsere Gas-Wandheizgeräte atmoTEC plus und exclusive ermöglichen Ihnen den 1:1-Austausch Ihres Heizwertgeräts gemäß den Richtlinien nach ErP (energy related products) – die schnelle und kostengünstige Modernisierung für Sie. Die Geräte sind in zwei Linien erhältlich – atmoTEC plus für Standard- und atmoTEC exclusive für höheren Warmwasserkomfort. Beide verfügen über eine Hocheffizienz-Pumpe für bis zu 50 % Stromersparnis und einen Edelstahl-Wärmetauscher mit dem Aqua-Comfort-System plus für sofortige Warmwasserbereitstellung.
atmoTEC plus für Basis-Komfort
Der atmoTEC plus ist das Gerät für die Heizwert-Modernisierung mit einem hohen Standard – erhältlich als Kombigerät mit 20 und 24 kW Leistung sowie einer integrierten Warmwasserbereitung. Das einfache Symboldisplay ist beleuchtet.

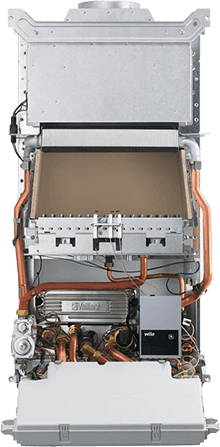

Produktausstattung
- Hocheffizienz-Pumpe, Wasserdrucksensor und Manometer, 12 Liter ADG, SI-Ventil ½″
- Variorahmen
- Wassergekühlter, atmosphärischer Vormischbrenner
- Sekundärwärmetauscher aus Edelstahl (nur VCW)
- DIA-System mit Symboldisplay, beleuchtet
Bitte für Erdgas E oder LL die entsprechend richtige Therme auswählen.

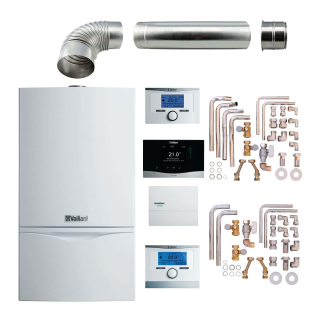

mögliches Zubehör
- Regler Vaillant calorMATIC VRT 350, sensoHOME VRT 380/2, sensoHOME VRT 380f/2 (raumtemperaturgeführt) oder multiMatic VRC 700/6 (witterungsgeführt)
- Vaillant Anschluss-Zubehör-Set VC(W/I), Vaillant Alt-Installation, Auf-/Unterputz oder Vaillant Anschluss-Zubehör-Set VC(W/I), Fremdinstallation, Auf-/Unterputz
- Alu-Abgasrohr-Set DN 130
Regelung
raumtemperaturgeführter Raumregler calorMATIC VRT 350
Vaillant Bestell-Nr.: 0020124472
Mit dem calorMATIC 350 werden Vaillant Heizgeräte zeit- und raumtemperaturgeführt gesteuert. Das Einstiegsmodell in die eBUS-Regelungstechnik verfügt über ein intuitiv verständliches Bedienkonzept und lässt sich mit den zwei Auswahltasten und dem Drehknopf leicht bedienen. Das beleuchtete Klartext-Display ist auch im Dunkeln leicht ablesbar. Der moderne Regler in zeitlosem Weiß kann im Wohnbereich ganz nach Bedarf installiert werden.
Produktausstattung
- Leicht ablesbares, beleuchtetes Klarschriftdisplay
- Wochenprogramm
- Sommerfunktion
- 1 Tag außer Haus/zu Hause-Funktion
- Partyfunktion
- Ferienprogramm
- einmalige Speicherladung außerhalb der Zeitprogrammierung
raumtemperaturgeführter Raumregler sensoHOME VRT 380/2
Vaillant Bestell-Nr.: 0010045485
Der Einkreisregler sensoHOME 380/2 schafft neue Komfortmöglichkeiten bei Etagenheizungen in Mehrfamilienhäusern. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET und der kostenfreien sensoAPP lässt sich die Heizung komfortabel steuern – von jedem Raum oder unterwegs. Das elegante, zukunftsweisende Design passt in jedes moderne Ambiente. Auch die einfache Handhabung über die intuitiven Touch-Bedienelemente auf dem hochauflösenden TFT-Grafikdisplay werden Sie zu schätzen wissen.
Produktausstattung
- TFT-Grafikdisplay mit Touch-Bedienelementen
- eBUS-Schnittstelle
- Wochenplaner für Heizen, Warmwasser und Zirkulation
- Legionellen-Schutzfunktion
- Abwesenheitsfunktion
- Raumtemperaturregler
raumtemperaturgeführter Raumregler mit Funkverbindung sensoHOME VRT 380f/2
Vaillant Bestell-Nr.: 0010045487
Der Einkreisregler sensoHOME 380f/2 schafft neue Komfortmöglichkeiten bei Etagenheizungen in Mehrfamilienhäusern. Die enthaltene Funkempfängereinheit macht die Installation noch einfacher, da die Kabelverlegung komplett entfällt. Als besonders vorteilhaft erweist sich die Funkvariante im Falle einer Modernisierung. Sie brauchen weder Leitungen zum Anschluss an den Raumtemperaturregler verlegen, noch müssen Schlitze für Kabel aufgestemmt werden. In Verbindung mit dem optional erhältlichen Internetmodul sensoNET und der kostenfreien sensoAPP lässt sich die Heizung komfortabel steuern – von jedem Raum oder unterwegs. Das elegante, zukunftsweisende Design passt in jedes moderne Ambiente. Auch die einfache Handhabung über die intuitiven Touch-Bedienelemente auf dem hochauflösenden TFT-Grafikdisplay werden Sie zu schätzen wissen.
Produktausstattung
- TFT-Grafikdisplay mit Touch-Bedienelementen
- Funkempfängereinheit, um keine Kabel verlegen zu müssen
- eBUS-Schnittstelle
- Wochenplaner für Heizen, Warmwasser und Zirkulation
- Legionellen-Schutzfunktion
- Abwesenheitsfunktion
- Raumtemperaturregler
witterungsgeführter Raumregler multiMATIC VRC 700/6
Vaillant Bestell-Nr.: 0020266797
Der witterungsgeführte Systemregler multiMATIC 700/6 ist die zentrale Steuereinheit für alle eBUS-fähigen Vaillant Systemkomponenten: Er sichert Ihren Kunden höchsten Wohnkomfort bei niedrigsten Kosten – Einstufung nach ErP-Klasse VI bzw. VIII bei drei Heizkreisen und zwei zusätzlichen Fernbediengeräten VR 91 oder in Kombination mit der Einzelraumregelung ambiSENSE.
Produktausstattung
- adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenprogramm
- extra breites, beleuchtetes Klarschriftdisplay
- Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis
- Ferienprogramm
- Lüftungsfunktion
- Partyfunktion
- einmalige Speicherladung außerhalb der Zeitprogrammierung
- Thermische-Desinfektion
- Estrichtrocknungsfunktion
- EEBus Ready (Internetmodul VR 920 oder VR 921 nötig)
Anschlüsse
Vaillant Anschluss-Zubehör-Set VC(W/I), Vaillant Alt-Installation, Auf-/Unterputz
Vaillant Bestell-Nr.: 0020201901
für Austausch von Vaillant Alt-Installation, Rohre kürzbar
bestehend aus:
- heizungsseitige Verrohrung
- Wartungshähne G ¾″ x 22 mm mit Winkel- und Quetschverschraubung
- kalt- und warmwasserseitige Verrohrung (15 x 1,0 mm)
- Kaltwasserabsperrung G ½″
- gasseitige Verrohrung
- Gashahn R ¾″ nach TRGI
- 2 × R ½″ Adapter
- Kleinmaterial
Vaillant Anschluss-Zubehör-Set VC(W/I), Fremdinstallation, Auf-/Unterputz
Vaillant Bestell-Nr.: 0020201903
für Austausch von Fremdinstallation Buderus und Junkers, Rohre kürzbar
bestehend aus:
- heizungsseitige Verrohrung
- Wartungshähne G ¾″ x 22 mm mit Winkel- und Quetschverschraubung
- kalt- und warmwasserseitige Verrohrung (15 x 1,0 mm)
- Kaltwasserabsperrung G ½″
- Gashahn R ¾″ nach TRGI
- R ½″ Winkel- und Adapter
- Kleinmaterial
Abgassystem
Alu-Abgasrohr-Set DN 130
bestehend aus:
- Alu-Rohr Bogen 90° mit Prüföffnung DN 130
- Alu-Rohr 500 mm DN 130
- Alu-Wandfutter DN 130
Technische Daten – Tabellen
Technische Daten (Therme)
| Gas-Wandheizgeräte Kamin |
Einheit |
atmoTEC plus VCW 244/4-5 A |
| Bestell-Nr. |
0010017847 (Erdgas E) |
| 0010017846 (Erdgas LL) |

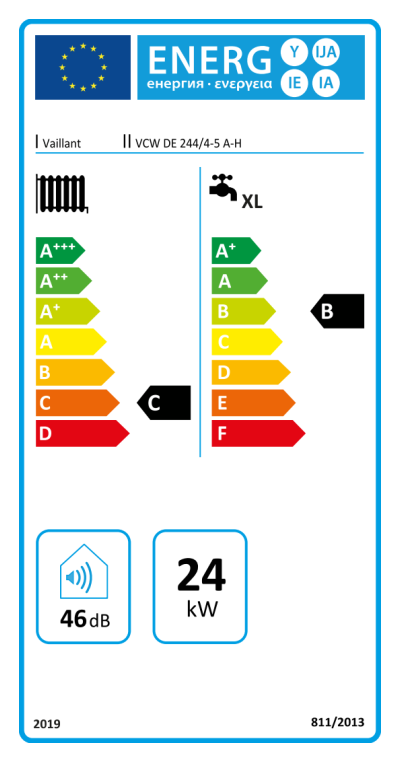

| Energieeffizienzklasse |
| Energieeffizienzklasse Raumheizung |
 |
 |
| Energieeffizienzklasse Warmwasserbereitung |
 |
 |
| Grunddaten |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min - Max) |
kW |
9,6 - 24 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) |
kW |
24 |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E, Erdgas LL |
% |
89 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL |
% |
90 |
|
| Warmwasser-Dauerleistung Δt 30K |
l/min |
11,5 |
| Warmwasser-Dauerleistung Δt 45K |
l/min |
7,7 |
|
| Elektr. Leistungsaufnahme bei 30 % |
W |
65 |
| Elektr. Leistungsaufnahme bei Warmwasserbetrieb/Volllast |
W |
95 |
| Beinhaltete Bauteile bei elektr. Leistung |
Pumpe |
| Bereitschaftswärmeverlust bei tK 70°C |
% |
1,84 |
|
| Max Betriebsdruck heizungsseitig |
bar |
3 |
| Max Betriebsdruck warmwasserseitig |
bar |
10 |
|
| Anschlusswert bei Erdgas E1) 2)
|
m³/h |
2,8 |
| Anschlusswert bei Erdgas LL 1) 2)
|
m³/h |
3,3 |
|
| Abgasmassenstrom (Min / Nenn) |
g/s |
15 / 18,5 |
| Abgastemperatur (Min / Max bei 80/60°C) |
°C |
90 / 130 |
| Notwendiger Förderdruck |
Pa |
1,5 |
| CO2-Gehalt bei Erdgas E (Min / Max) |
% |
2,6 / 6 |
|
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) |
l/h (mbar) |
1030 (250) |
| Ausdehnungsgefäßinhalt |
l |
12 |
| Vordruck |
bar |
0,75 |
| Abmessungen |
| Höhe |
mm |
800 |
| Breite |
mm |
440 |
| Tiefe |
mm |
360 |
| Gewicht |
kg |
44 |
|
| Anschluss Heizung (VL und RL) |
G ¾″ |
| Anschluss Kaltwasser, Warmwasser |
G ½″ |
| Anschluss Gas |
Ø 20 mm |
| Anschluss Abgas |
Ø 130 mm |
| Spannungsversorgung |
230V/50Hz |
|
| Kategorie (Erdgas) |
I2ELL |
| CE |
CE-0085 BS 0345 |
1) Bezogen auf 15°C und 1013 mbar
2) Dieser Wert dient zur Dimensionierung der Gas-Anschlussleitung (nach TRGI)
|
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
