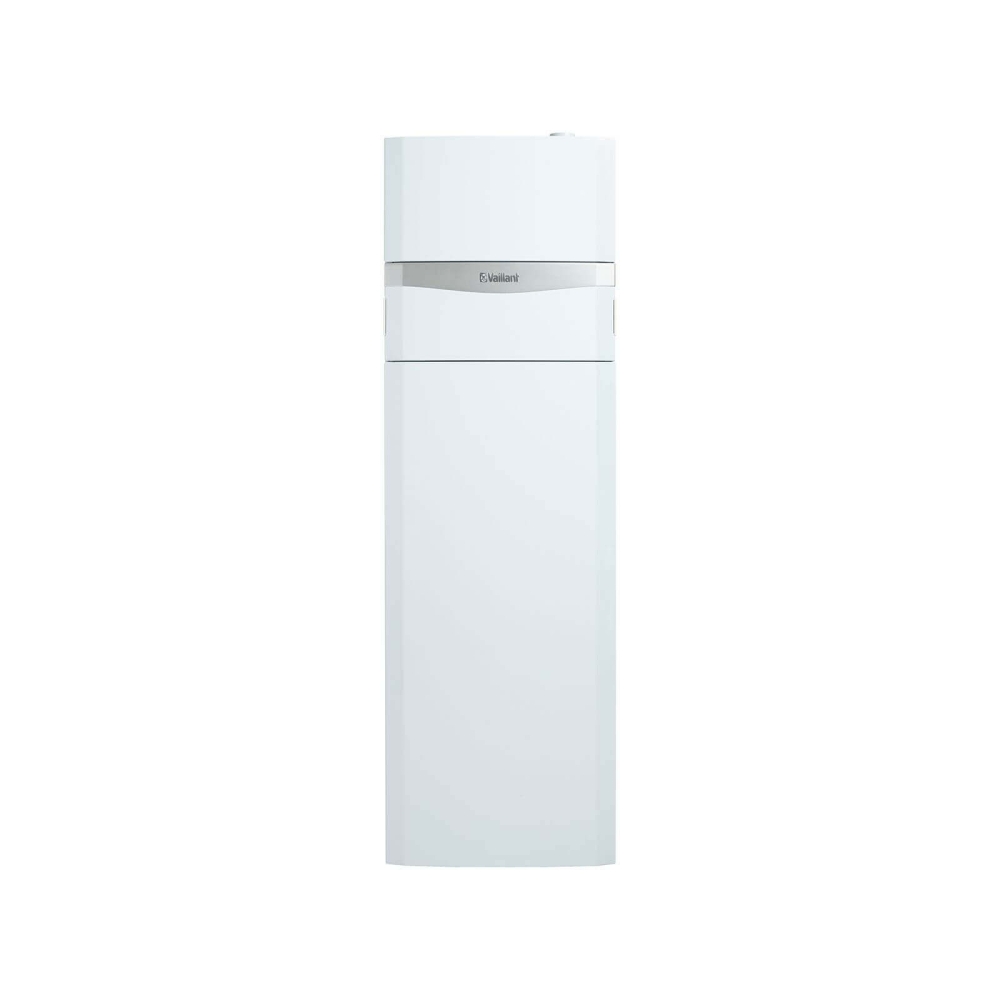

Vaillant ecoCOMPACT VSC 206/4-5 200 Gas-Brennwert-Kompaktgerät, 4 - 21 kW, 200 l Speicher, E-Gas
Therme
ecoCOMPACT VSC 206/4-5 200
Vaillant Bestell-Nr.: 0010015605
4,3 - 21,5 kW bei 50/30 °C Erdgas E, Erdgas LL (Min - Max)
3,8 - 20,0 kW bei 80/60 °C Erdgas E, Erdgas LL (Min - Max)
Das Gas-Brennwertsystem ecoCOMPACT spart sowohl Platz als auch Energie und gewährleistet dabei vollen Komfort in Häusern mit bis zu 500 m² Wohnfläche. Dank des eleganten Designs und der kleinen Stellfläche lässt es sich überall aufstellen und mithilfe der optimalen Anschlusskonsolen ganz einfach installieren. Alle Zubehöre für Heizung und Warmwasser sind im Gerät integriert, zusätzliche Komponenten können Sie problemlos einbauen.
Der ecoCOMPACT erzielt durch selbstoptimierende Brennwerttechnik besonders hohe Normnutzungsgrade und bietet gleichzeitig Warmwasserkomfort nach Maß – bis zu NL 7,3. Die Schichtladespeicher leisten eineinhalbmal so viel wie Rohrschlangenspeicher desselben Volumens und arbeiten durch das Aqua-Kondens-System besonders energiesparend. Für Gebiete mit sehr hartem Wasser empfiehlt sich jedoch der Rohrschlangenspeicher, der mit Aqua-Power-Plus ebenfalls höchsten Warmwasserkomfort gewährleistet.
Produktausstattung
- Hocheffizienz-Pumpen für Heizung und Speicherladung
- Wasserdrucksensor, Volumenstromsensor, Vorrang-Umschaltventil, Sicherheitsventil ½" und 15 Liter ADG
- Integral-Kondensations-Wärmetauscher aus Edelstahl
- Sekundärwärmetauscher aus Edelstahl
- Integrierter Warmwasser-Schichtladespeicher (200 l) mit Magnesium Schutzanode
- Speicherregelung integriert
- DIA-System mit Klartextdisplay, beleuchtet
- Kondensatsiphon mit Auslaufschlauch
Das Gerät ist für Erdgas E vorkonfiguriert. Ein Umstellsatz für Erdgas LL liegt bei.
Mögliches Zubehör
-
Regelung: calorMATIC VRT 350, multiMATIC VRC 700/6 oder sensoCOMFORT VRC 720/3
-
Anschluss-Set/-Konsole: Set an bauseitige Verrohrung oder Konsole für flexiblen Anschluss oben/unten
-
Abgassystem: Schachteinbau (starr/flexibel), Dachdurchführung (schwarz/rot) oder Ausblaselement
Regelung
raumtemperaturgeführter Raumregler calorMATIC VRT 350
Vaillant Bestell-Nr.: 0020124472
Mit dem neuen calorMATIC 350 werden Vaillant Heizgeräte zeit- und raumtemperaturgeführt gesteuert. Das Einstiegsmodell in die eBUS-Regelungstechnik verfügt über ein intuitiv verständliches Bedienkonzept und lässt sich mit den zwei Auswahltasten und dem Drehknopf leicht bedienen. Das beleuchtete Klartext-Display ist auch im Dunkeln leicht ablesbar. Der moderne Regler in zeitlosem Weiß kann im Wohnbereich ganz nach Bedarf installiert werden.
Produktausstattung
- Leicht ablesbares, beleuchtetes Klarschriftdisplay
- Wochenprogramm
- Sommerfunktion
- 1 Tag außer Haus/zu Hause-Funktion
- Partyfunktion
- Ferienprogramm
- einmalige Speicherladung außerhalb der Zeitprogrammierung
witterungsgeführter Raumregler multiMATIC VRC 700/6
Vaillant Bestell-Nr.: 0020266797
Der witterungsgeführte Systemregler multiMATIC 700 ist die zentrale Steuereinheit für alle eBUS-fähigen Vaillant Systemkomponenten: Er sichert Ihren Kunden höchsten Wohnkomfort bei niedrigsten Kosten – Einstufung nach ErP-Klasse VI bzw. VIII bei drei Heizkreisen und zwei zusätzlichen Fernbediengeräten VR 91 oder in Kombination mit der Einzelraumregelung ambiSENSE.
Produktausstattung
- adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenprogramm
- extra breites, beleuchtetes Klarschriftdisplay
- Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis
- Ferienprogramm
- Lüftungsfunktion
- Partyfunktion
- einmalige Speicherladung außerhalb der Zeitprogrammierung
- Thermische-Desinfektion
- Estrichtrocknungsfunktion
- EEBus Ready (Internetmodul VR 920 oder VR 921 nötig)
witterungsgeführter Raumregler sensoCOMFORT VRC 720/3
Vaillant Bestell-Nr.: 0010045478
Der Premium-Systemregler sensoCOMFORT VRC 720/3 mit moderner Touch-Bedienung und hochauflösendem TFT-Grafikdisplay steuert ihre Warmwasserbereitung und bis zu neun Heizkreise. Photovoltaik, Solarthermie und eine kontrollierte Wohnraumlüftung lassen sich einfach in das System ergänzen. Durch sein hochwertiges Design macht er in jedem Umfeld einen guten Eindruck.
Produktausstattung
- Adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
- Abwesenheitsfunktion
- Lüftungsfunktion
- Thermische Desinfektion
- Legionellenschutzfunktion für bivalente Solarspeicher
- Flexible Estrichtrocknungsfunktion
- Solarertrags-, Umweltertrags- und Stromverbrauchsanzeige
- EEBus Ready (Vaillant Internetmodul benötigt)
- Touch-Bedienelemente
Anschluss-Set/-Konsole
Vaillant Anschluss-Set Gas-Kompaktgeräte an bauseitige Verrohrung (inkl. TW-Sicherheitsgruppe)
bestehend aus:
Vaillant Anschluss-Set Gas-Kompaktgeräte an bauseitige Verrohrung (ohne TW-Si.-Gruppe)
Vaillant Bestell-Nr.: 0020170491
Anschluss eines internen TW-ADG möglich, bestehend aus:
- Wartungshähne ¾"
- Eck-Gashahn R/RP ½"
- KFE-Hahn ½"
- Sicherheitsventil 3 bar
Vaillant Sicherheitsgruppe
Vaillant Bestell-Nr.: 0020042427
für Kaltwasseranschluss und Netzüberdruck bis 10 bar, bis 200 l, bestehend aus:
- Absperrhahn
- Sicherheitsventil 10 bar mit integriertem Rückflussverhinderer
- Ablaufrichter
- Anschlussstück
Vaillant Anschlusskonsole Gas-Kompaktgeräte für flexiblen Anschluss nach oben und unten (mit TW-Sicherheitsgruppe)
Vaillant Bestell-Nr.: 0020170496
bestehend aus:
- Sicherheitsgruppe bis 10 bar
- Wartungshähne ¾"
- Eck-Gashahn R/RP ½"
- KFE-Hähne ½"
- Sicherheitsventil 3 bar
- Anschlusskonsole
- Kleinteile
- kürzbare Edelstahl-Wellrohre für alle Anschlüsse teilisoliert (Gas-Wellrohr nicht kürzbar)
- Anschlusswinkel für externes TW-ADG
Abgassystem
Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (starr)
bestehend aus:
Basis-Anschluss-Set Brennwert
Vaillant Bestell-Nr.: 303920
Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:
- Revisionsbogen 60/100 mm, 87°
- Verlängerung 60/100 mm, 0,5 m
- Stützbogen mit Auflageschiene
- Verbindungsschellen und Rosette
Abgasleitungs-Pack starr (wahlweise 7,5 m / 10 m / 12 m)
Vaillant Bestell-Nrn.: 0020063135 / 0020063136
Abgasleitungs-Pack (wahlweise 7,5 m / 10 m / 12 m) DN 80 PP für Brennwerttechnik, bestehend aus:
- 3 / 4 / 5 × Verlängerungen DN 80 PP, 2 m
- 1 / 1 / 1 × Verlängerung DN 80 PP, 1 m
- 1 / 2 / 2 × Verlängerungen DN 80 PP, 0,5 m
- 7 × Abstandshaltern und Rosette
Schachtabdeckung PP für Abgasleitung DN 80
Vaillant Bestell-Nr.: 303963
Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (flexibel)
bestehend aus:
Basis-Anschluss-Set Brennwert
Vaillant Bestell-Nr.: 303920
Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:
- Revisionsbogen 60/100 mm, 87°
- Verlängerung 60/100 mm, 0,5 m
- Stützbogen mit Auflageschiene
- Verbindungsschellen und Rosette
Abgasleitungs-Pack flexibel (15 m)
Vaillant Bestell-Nr.: 303514
Abgasleitungs-Pack (15 m) flexible Abgasleitung DN 80 PP für Brennwerttechnik, bestehend aus:
- flexible Abgasleitung 15,0 m, DN 80
- 7 Abstandhalter
Grundelemente PP Schachtabdeckung DN 80
Vaillant Bestell-Nr.: 303510
Grundelemente Brennwert flexible Abgasleitung DN 80, PP, bestehend aus:
- Verbindungsstück mit Einsteckende DN 80
- Verlängerungsstück mit Muffe
- Schachtabdeckung PP
- Schornsteinbefestigung DN 80
- Befestigungs- und Dichtmaterial Rosette
Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Dachdurchführung
bestehend aus:
Basis-Anschluss-Set senkrechte Dachdurchführung schwarz oder rot
Vaillant Bestell-Nrn.: 0020220656 / 0020220657
- für raumluftunabhängige Betriebsweise
- konzentrische Luft-/Abgasführung (60/100 mm PP)
- einsetzbar durch Flach- und Schrägdach mit einem Neigungswinkel von 25-50°
- mit Luftrohrschelle schwarz oder rot und Befestigungsbügel
wahlweise Verlängerung konzentrisch 0,5 m oder 1 m
Vaillant Bestell-Nrn.: 303902 / 303903
- konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
- 0,5 m oder 1 m
Universalpfanne-Schrägdach (25°- 50°) mit flexibler Bleischürze schwarz oder rot
Vaillant Bestell-Nrn.: 0020064750 / 0020064751
- für Frankfurter oder ähnliche
- durch flexible Bleischürze universell anpassbar
- Bleischürze in Pfannenfarbe beschichtet
Vaillant Abgassystem – waagerechte Luft-/Abgasführung – Ausblaselement
bestehend aus:
Basis-Anschluss-Set waagerechte Dach-/Wanddurchführung – Ausblaselement
Vaillant Bestell-Nr.: 0020219516
Dach-/Wanddurchführung Brennwert, waagerechte Luft-/Abgasführung, für raumluftunabhängige Betriebsweise, konzentrische Luft-/Abgasführung (60/100 mm PP), einsetzbar durch Schrägdach und Außenwand, bestehend aus:
- Revisionsbogen 60/100 mm, 87°
- Mündungsrohr 60/100 mm, 0,8 m
- Verbindungsschellen und Rosetten
wahlweise Verlängerung konzentrisch 0,5 m, 1 m oder 2 m
Vaillant Bestell-Nr.: 303902 / 303903 / 303905
- konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
- 0,5 m, 1 m oder 2 m
Technische Daten – Tabellen
Technische Daten
| Gas-Kompaktgeräte mit Brennwerttechnik |
Einheit |
VSC 206/4-5 90 |
VSC 206/4-5 150 |
VSC 206/4-5 200 |
| Bestell-Nr. (Erdgas E / auch LL per beiliegender Umstellsatz) |
0010015600 |
0010015602 |
0010015605 |
| Leistung und Wirkungsgrad |
| Heizleistung 50/30 °C (G20, G25) (min - max) |
kW |
4,3 - 21,5 |
| Heizleistung 50/30 °C (G31) (min - max) |
kW |
5,6 - 21,5 |
| Heizleistung 80/60 °C (G20, G25) (min - max) |
kW |
3,8 - 20,0 |
| Heizleistung 80/60 °C (G31) (min - max) |
kW |
5,0 - 20,0 |
| Heizleistung (G20, G25, G31) (Warmwasserbetrieb) (max) |
kW |
24,0 |
24,5 |
24,5 |
| Wirkungsgrad (30% nach EN 15502) |
% |
108 |
| Wirkungsgrad (Warmwasserbetrieb) |
% |
98 |
| Anschlusswert, G20 1)
|
m³/h |
2,59 1) 2)
|
| Anschlusswert, G25 1)
|
m³/h |
3,01 1) 2)
|
| Anschlusswert, G31 1)
|
kg/h |
1,8 1) 2)
|
| Speicher und Warmwasser |
| Nenninhalt des Speichers |
l |
89,1 |
150,8 |
196,5 |
| Warmwasser-Ausgangsleistung |
l/10min |
209 |
282 |
329 |
| NL-Zahl |
2,3 |
4,5 |
6,3 |
| Dämmung und Wärmeverlust |
| Bereitschaftswärmeverlust bei tK=70 °C |
% |
0,62 DE
|
0,62 DE
|
0,62 DE
|
| Bereitschaftswärmeverlust (des Speichers) |
kWh/24h |
1,38 |
1,62 |
1,84 |
| Elektrischer Anschluss |
| Elektrische Leistungsaufnahme inkl. Pumpe (Standby) |
W |
2,1 |
| Elektrische Leistungsaufnahme inkl. Pumpe (max) |
W |
105 |
| Elektrische Leistungsaufnahme inkl. Pumpe (30 %) |
W |
35 DE
|
| Elektrische Spannungsversorgung |
V/Hz |
230/50 |
| Betriebsflüssigkeiten |
| Kondensatmenge bei 40/30 °C |
l/h |
2,0 |
| Hydraulik |
| Pumpenvolumenstrom |
l/h |
861 |
600 |
600 |
| Restförderhöhe Pumpe bei ΔT=20 K |
mbar |
250 |
| Volumen Ausdehnungsgefäß |
l |
15 |
| Vordruck-Ausdehnungsgefäß |
bar |
0,75 |
| Anschlüsse |
| Anschluss Heizung (Vorlauf, Rücklauf) |
G¾" |
| Anschluss Kaltwasser, Warmwasser |
G¾" |
| Anschluss Erdgas |
G¾" |
| Anschluss Zirkulation |
G¾" |
| Anschluss Verbrennungsluft, Abgas |
Ø 60/100 |
| Anschluss Flüssiggas |
|
|
G¾" DE
|
| Abmessungen |
| Höhe |
mm |
1320 |
1640 |
1880 |
| Breite |
mm |
599 |
599 |
599 |
| Tiefe |
mm |
693 |
693 |
693 |
| Gewicht (netto) |
kg |
108 |
124 |
140 |
| Gewicht (betriebsbereit) |
kg |
202 |
279 |
341 |
| Einsatzgrenzen |
| Betriebsdruck Heizkreis (max) |
bar |
3 |
| Betriebsdruck Warmwasser (max) |
bar |
10 |
| Vorlauftemperatur (max) |
°C |
80 |
| Warmwassertemperatur (min - max) |
°C |
35 - 65 |
| Kennzeichnung |
| Gas-Gerätekategorie |
II2ELL3P DE
|
| CE PIN |
CE-1312CO5870 |
|
1) Dieser Wert dient zur Dimensionierung der Anschlussleitung.
2) Bezogen auf 15°C und 1013 mbar. |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
