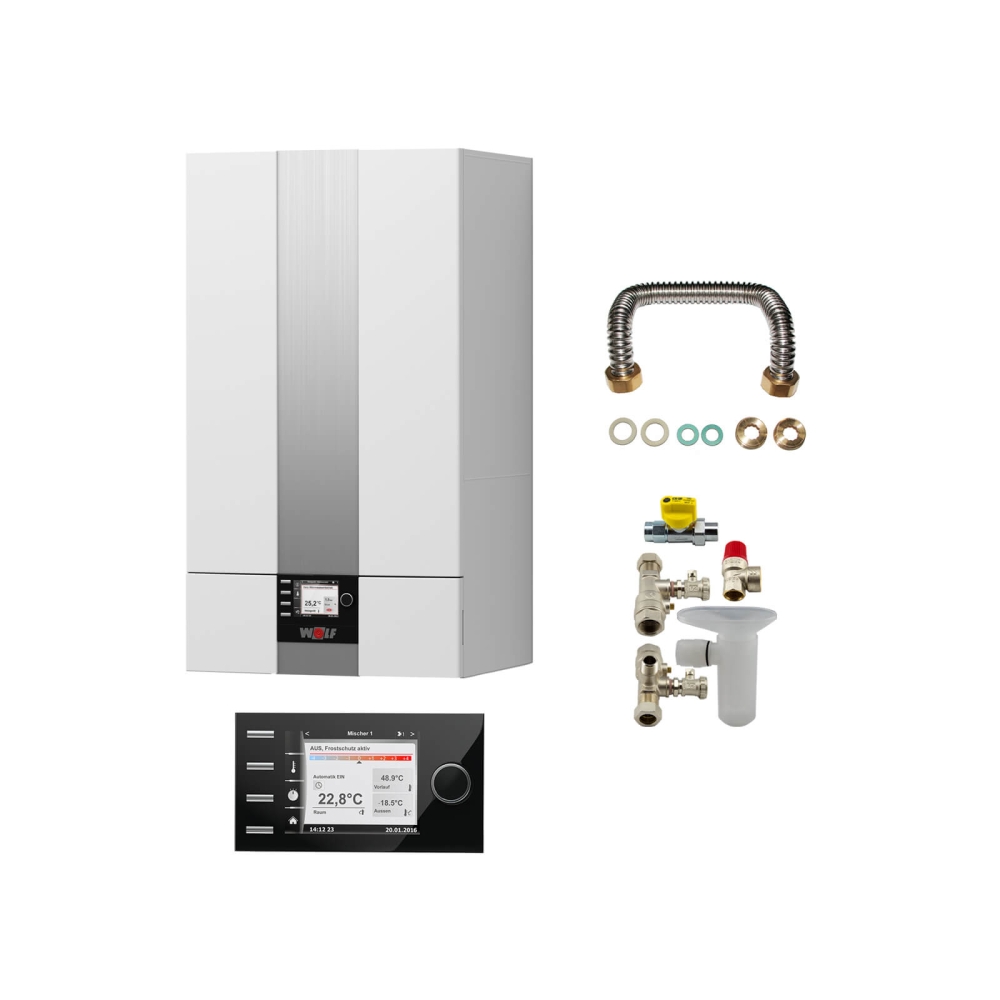

WOLF Gas-Brennwert-Therme CGB-2-24, 24 kW, BM2, Aufputz

WOLF Gas-Brennwert-Therme CGB-2-24, 24 kW, BM2, Aufputz

Artikelnummer: 8615010F11
EAN: 4045013324039
Kategorie: Gas-Heizung

2.512,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar
Lieferzeit: 1 - 5 Werktage

Stück

Beschreibung
Bewertungen

WOLF CGB-2-24 Gas-Brennwert-Therme, BM-2, Aufputz

WOLF Art.-Nr.: 8615010F11

Paketinhalt

1 × 8615010 Wolf Gasbrennwert-Heiztherme CGB-2-24 ComfortLine, mit hocheff. Heizkreispumpe
1 × 2745304 Wolf Bedienmodul BM-2 inkl. Außenfühler schwarz, für Regelungssystem WRS
1 × 2072346 Wolf Anschluss-Set Gasthermen AP inkl. KFE-Hahn und therm. Sicherung
1 × 8614785 Wolf Überströmleitung für CGB-2

Therme

WOLF CGB-2-24

WOLF Art.-Nr.: 8615010

4,8 - 23,8 kW bei 50/30°C (Min - Max)

5,6 - 25,8 kW bei 80/60°C (Min - Max)

Die Gasbrennwert-Therme CGB-2 bietet Ihnen modernste Heiztechnolgie, um Ihr Zuhause effizient mit Wärme zu versorgen. Die CGB-2 ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Bedienen und überwachen können Sie das Gerät mit dem WOLF Regelungssystem oder auch über das ISM7 Schnittstellenmodul (optional erhätlich) mit Ihrem Smartphone . Übrigens: Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann ergänzen Sie die CGB-2 am besten mit einem Warmwasserspeicher aus diesem Angebot.

Produktmerkmale

Längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW
Arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet
Schont die Umwelt dank extrem niedriger Schadstoffemissionen
Einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App
Wartungsfreundlich: Unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten
Leiser Betrieb dank der speziellen Gehäuse-Innendämmung

Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.

Regelung

witterungsgeführter Regler Bedienmodul BM-2

WOLF Art.-Nr.: 2745304

Die intuitive Haustechnik-Steuerung der neuesten Generation.

Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

Produktmerkmale

Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
SD-Karten-Steckplatz für einfache Software-Updates.
Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
inkl. Außentemperaturfühler

Die Therme kann ohne Regelung nicht in Betrieb genommen werden.

Anschlüsse

WOLF Anschluss-Set für Aufputzinstallation

WOLF Art.-Nr.: 2072346

komplett, mit thermischer Sicherung, für Gasheizhermen

Bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Durchgangswartungshahn mit KFE-Hahn
Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
Sicherheitsventil 3bar Ansprechdruck
Ablauftrichter

Überströmleitung

WOLF Überströmleitung für CGB-2

WOLF Art.-Nr.: 8614785

Notwendig für CGB-2, wenn kein Warmwasserspeicher angeschlossen wird

Bestehend aus:

2 Fitting Reduzierung ¾″ x ½″
1 Edelstahl Wellrohr
1 Kürzungsset Edelstahl Wellrohr
1 Flachdichtung G¾″
2 Flachdichtung G½″

Technische Daten – Tabellen

Technische Daten (Therme)

Gasbrennwerttherme, Gastherme		CGB-2-14	CGB-2-20	CGB-2-24
Bestell-Nr.		8615008	8615009	8615010
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung Energieeffizienzklassen-Spektrum
Jahreszeitenbedingte Raumheizungs-Energieeffizienz	%	93
Grunddaten
Nennwärmeleistung bei 80/60°C	kW	13,5	18,9/22,2 ¹⁾	23,8/27,1 ¹⁾
Nennwärmeleistung bei 50/30°C	kW	15,2	20,4	25,8
Nennwärmebelastung	kW	14,0	19,6/23,0	24,6/28,0
Kleinste Wärmeleistung (modulierend) bei 80/60°C	kW	1,8/4,6 ²⁾	3,8/6,8 ²⁾	4,8/6,8 ²⁾
Kleinste Wärmeleistung (modulierend) bei 50/30°C	kW	2,1/5,4 ²⁾	4,4/7,4 ²⁾	5,6/7,4 ²⁾
Kleinste Wärmeleistung (modulierend)	kW	1,9/4,9 ²⁾	3,9/6,9 ²⁾	4,9/6,9 ²⁾
Heizungsvorlaufanschluss	G	¾″ (DN20)
Heizungsrücklaufanschluss	G	¾″ (DN20)
Warmwasseranschluss/Zirkulation	G	¾″
Kaltwasseranschluss	G	¾″
Gasanschluss	R	½″
Luft-/ Abgasrohranschluss	mm	60/100
Abmessungen
Höhe	mm	790
Breite	mm	440
Tiefe	mm	378
Gesamtgewicht	kg	33

Luft- / Abgasführung	Typ	B23_P, B33_P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
Gas-Kategorie		II_2N3P
Gasanschlusswert:
Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³)	m³/h	1,44	2,06/2,42	2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)	m³/h	1,59	2,28/2,67	2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)	kg/h	1,07	1,53/1,80	1,87/2,19
Gasanschlussdruck:
Erdgas (min - max zulässig)	mbar	20 (17-25)
Flüssiggas (min - max zulässig)	mbar	50 (42,5-57,5)

Normnutzungsgrad bei 40/30°C (Hi/Hs)	%	110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)	%	107/96
Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs)	%	98/88
Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs)	%	108/97
Vorlauftemperatur Werkseinstellung	°C	75
Vorlauftemperatur bis ca.	°C	90
max. Gesamtüberdruck	bar	3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI &leq; 0,20)
600 l/h Fördermenge(14kW bei ∆t=20K)	mbar	550	550	550
860 l/h Fördermenge (20kW bei ∆t=20K)	mbar	-	430	430
1030 l/h Fördermenge (24kW bei ∆t=20K)	mbar	-	-	280

Warmwasserinhalt des Heizwasserwärmetauschers	l	1,3
Ausdehnungsgefäß Gesamtinhalt	l	10
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax	°C	62-45	70-50	76-50
Abgastemperatur 80/60-50/30 bei Qmin	°C	30-25	30-25	33-27
verfügbarer Förderdruck des Gasgebläses bei Qmax	Pa	125	135	180
verfügbarer Förderdruck des Gasgebläses bei Qmin	Pa	10	14	17
Abgaswertegruppe		G₅₂
NOx-Klasse		5
Kondenswassermenge bei 50/30°C	l/h	ca. 1,4	ca. 2,0	ca. 2,4
pH Wert des Kondensats		ca. 4,0

Elektrische Leistungsaufnahme Standby	W	3
Elektrische Leistungsaufnahme maximal	W	17-45/59 ¹⁾	17-51/63 ¹⁾	17-62/88 ¹⁾
Schutzart	IP	IPX4D
Elektroanschluss/Absicherung		230V / 50Hz / 16A/B

¹⁾ Heizbetrieb / Warmwasserbetrieb ²⁾ Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt.
