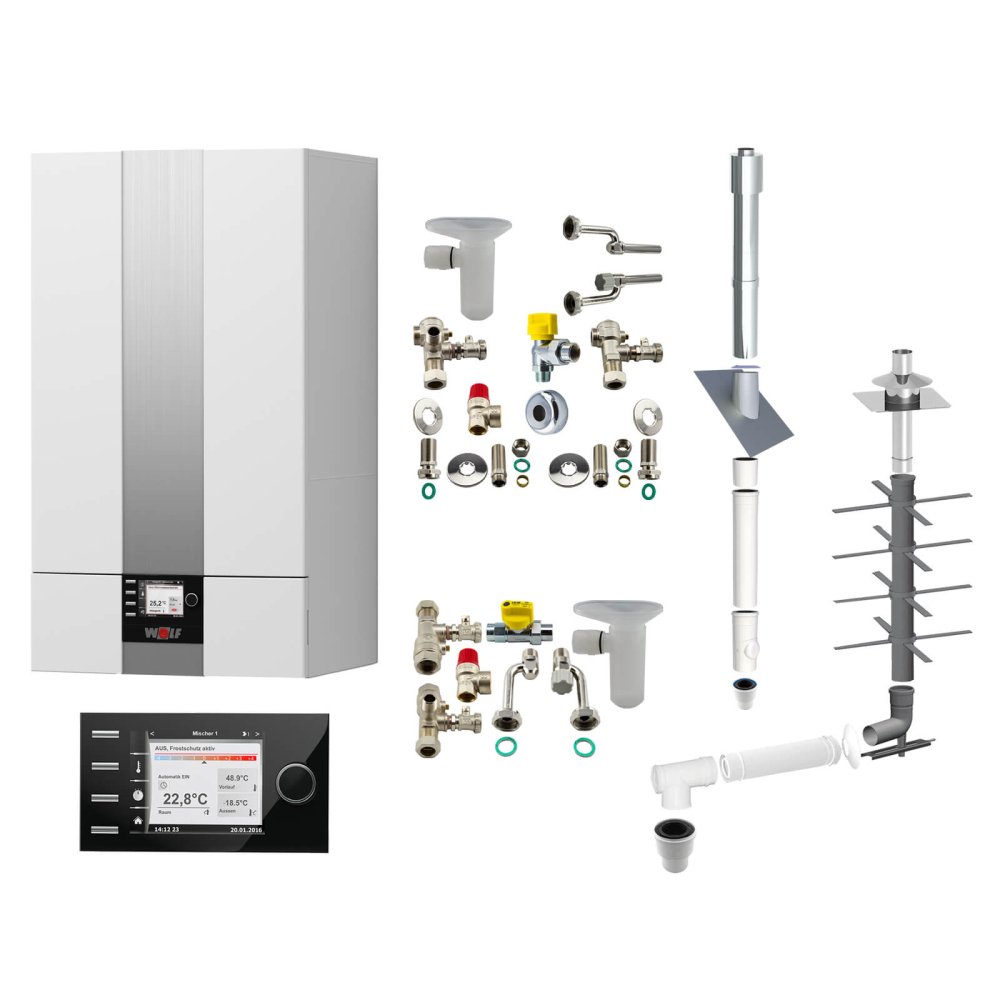

Wolf CGB2K24E Gas-Brennwert-Kombitherme

Artikelnummer: CGB2K24EVAR

Raumheizung A

EEK1: A (A+++ bis D)

Warmwasserbereitung A

EEK1: A (A+ bis F)

Regelung
Anschlüße
Abgassystem

ab 1.817,98 €

inkl. 16% MwSt. , versandkostenfreie Lieferung (Spedition)

Lieferzeit 1-5 Werktage

Dieses Produkt hat Variationen. Wählen Sie bitte die gewünschte Variation aus.


Therme

Wolf - CGB-2K

Die CGB-2K bietet Ihnen modernste Brennwerttechnolgie für effizientes Heizen und eine integrierte Warmwasserbereitung. Schnell und zuverlässig haben Sie mit der CGB-2K frisches warmes Wasser zum Duschen oder zum Baden. Dank der speziellen Innendämmung arbeitet die CGB-2K äußerst leise. Somit ist sie bestens geeignet für Wohnungen, genauer gesagt für einen Neubau oder bei einer Sanierung.

CGB-2K 2418,9 - 22,2 kW ( 80 / 60°C )
24,2 kW ( 50 / 30°C )



Mögliches Zubehör:

Regelung - Bedienmodul BM2 (zwingend notwendig)

Anschlüsse Aufputz oder Unterputz

Abgassystem

Mögliche Gasarten (in der Therme einstellbar):

Erdgas E/H

Erdgas LL

Flüssiggas P

Regelung

Bedienmodul BM2

in schwarz, witterungsgeführte Vorlauftemperatur

Die Funktionen im Überblick:
  • Zeitprogramme für Heizen, Warmwasser und Zirkulatuion
  • 3,5" Farbdisplay
  • einfache Menüführung durch Klartextanzeige
  • Bedienung durch Drehgeber mit Tastfunktion
  • 4 Funktionstasten für häufig benutzte Funktionen
  • microSD Kartenslot für Softwareupdate
  • Montage in Regelung des Wärmeerzeugers
  • bei Mehrkreisanlagen nur ein Bedienmodul notwendig
  • erweiterbar mit Mischermodul MM-2





Anschlüße

Anschlussset Aufputz Installation

Wolf Anschluss-Set Kombithermen AP inkl. KFE-Hahn und therm. Sicherung

Bestehend aus:
  • Gaskugelhahn Durchgangsform mit thermischer Sicherung 1/2"
  • Durchgangswartungshahn mit KFE-Hahn 3/4"
  • Durchgangswartungshahn mit KFE-Hahn 3/4" und Anschluss für Sicherheitsventil 1/2"
  • Anschlussteil Warmwasser 1/2"
  • Anschlussteil Kaltwasser mit Absperrhahn 1/2"
  • Sicherheitsventil 3bar
  • Ablauftrichter

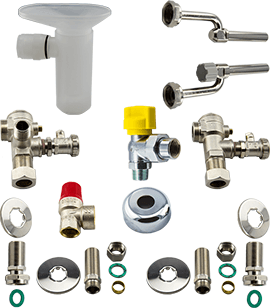

Anschlussset Unterputz Installation

Wolf Anschluss-Set Kombithermen UP inkl. KFE-Hahn und therm. Sicherung

Bestehend aus:
  • Gaskugelhahn Eckform mit thermischer Sicherung 1/2"
  • Eckwartungshahn mit KFE-Hahn 3/4"
  • Eckwartungshahn mit KFE-Hahn 3/4" und Anschluss für Sicherheitsventil 1/2"
  • Anschlussteil Warmwasser 1/2"
  • Anschlussteil Kaltwasser mit Absperrhahn 1/2"
  • Sicherheitsventil 3bar
  • Ablauftrichter


Abgassystem

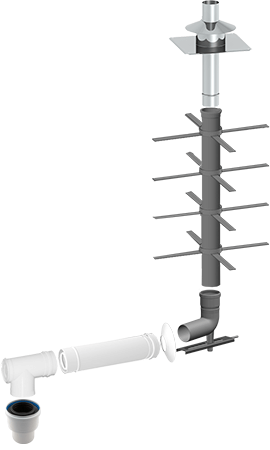

Schacht

Abgassystem - Druckdichtes Abgassystem aus Kunststoff

Beschreibung:

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

  • Angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
  • Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
  • Feuchteunempfindlich
  • Einsetzbar bis 5000 Pa (bis Ø 200 mm)
Lieferumfang Grundpaket:
  • 1x Mundungsabschluss aus Edelstahl 500 mm
  • 1x Schachtabdeckungsplatte 400 x 400 mm
  • 4x Montageschellen / Abstandshalter im Schacht
  • 1x Winkel 87° mit Stützfuß und Auflageschiene
  • 1x Wetterkragen/ Wandrosette
  • 1x Längenelement / Rohr 500 mm DN 80/125
  • 1x T-Stück 87° mit Revisionsdeckel DN 80/125
Auswahlmöglichkeit Längenelement / Rohr:
  • DN 80 8 - 14 Meter

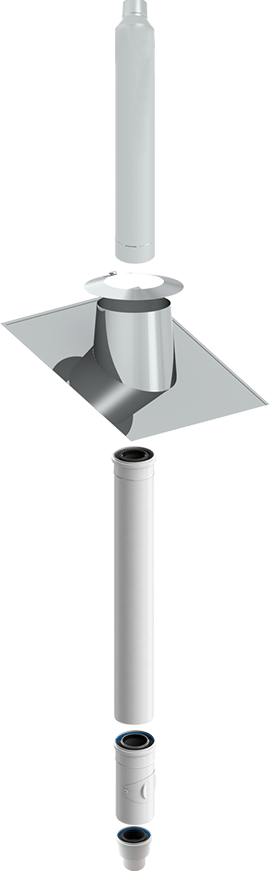

Schrägdach

Abgassystem - Druckdichte konzentrische Verbindungsleitung

Beschreibung:

Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.

  • Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
  • Verwendung der Feuerstätte als Dachheizzentrale möglich
Lieferumfang Grundpaket:
  • 1 x Längenelement mit Revision
  • 1 x Längenelement / Rohr 500 mm DN 80/125
  • 1 x Terminal senkrecht aus Edelstahl
  • 1 x Dachdurchführung incl. Dachziegel aus Edelstahl 36°-45° mit Bleirand inkl. Wetterkragen
Auswahlmöglichkeit Längenelement / Rohr:
  • DN 80/125 1,8 m - 2,8 m

  Kamin / Schornstein

Dachzentrale

AbgassystemDruckdichtes Abgassystem aus KunststoffDruckdichte konzentrische Verbindungsleitung
MaterialPP (Polypropylen) Innen: PP (Polypropylen)
Außen: eloverzinkt, pulverbeschichtet
Wandstärke2,0 mm Innen: 2,0 mm
Außen: 0,5-0,6 mm
Innendurchmesser
80 mm80 / 125 mm
VerbindungSteckverbindung Muffe/Sicke mit innenliegender EPDM-LippendichtungSteckverbindung Muffe/Sicke mit innenliegender Spezialdichtung im
Abgas- und im Außenrohr
Dichtring
Klemmband
-

Dichtring im Innen- und Außenrohr vormontiert.
Kein Klemmband

Gas-Brennwerttherme, GasthermeCGB-2K 24
Bestell-Nr.8615012
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung A
Energieeffizienzklasse Warmwasserbereitung A
Grunddaten
Nennwärmeleistung bei 80/60°C kW 23,8 / 27,1 *1)
Nennwärmeleistung bei 50/30°C kW 25,8
Nennwärmebelastung kW 24,6 / 28,0
Kleinste Wärmeleistung (modulierend) bei 80/60°C kW4,8 / 6,8 *2)
Kleinste Wärmeleistung (modulierend) bei 50/30°C kW 5,6 / 7,4 *2)
Kleinste Wärmeleistung (modulierend) kW4,9 / 6,9 *2)
Heizungsvorlaufanschluss G3/4"
Heizungsrücklaufanschluss G3/4"
Warmwasseranschluss G3/4"
Kaltwasseranschluss G3/4"
Gasanschluss G1/2"
Abmessungen
Breite mm 440
Höhemm 855
Tiefe mm 393
Luft- / Abgasführung TypB23p,B33p,C13(x),C33(x),C53(x),C63(x),C83(x),C93(x)
Gas-Kategorie II 2ELL3P (DE)
Gasanschlusswert:
Erdgas E/H
(Hi = 9,5 kWh/m³ = 34,2 M) / m³)
m³/h2,52 / 2,95
Erdgas LL
(Hi = 8,6 kWh/m³ = 31,0 M) / m³)
m³/h2,79 / 3,25
Flüssiggas
(Hi = 12,8 kWh/kg = 46,1 M) / kg)
kg/h1,87 / 1,2,19
Gasanschlussdruck:
Erdgasmbar20
Flüssiggasmbar50
Normnutzungsgrad bei 40/30°C (Hi/Hs) % 110 / 99
Normnutzungsgrad bei 75/60°C (Hi/Hs)%107 / 96
Wirkungsgrad bei Nennlast bei 80/60°C (Hi/Hs)% 98 / 88
Wirkungsgrad bei 30 % Teillast und TR=30°C (Hi/Hs)% 108 / 97
Vorlauftemperatur Werkseinstellung°C75
Vorlauftemperatur bis ca.°C90
max. Gesamtüberdruckbar3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI <0,23)
600 l/h Fördermenge (14kW bei Δt=20K)mbar550
860 l/h Fördermenge (20kW bei Δt=20K)mbar430
1030 l/h Fördermenge (20kW bei Δt=20K)mbar280
Warmwasserdurchflussmengel/min2,0 - 8,0
Mindestfließdruch nach EN 625bar0,65
Spez. Wasserdurchfluss "D" bei Δt=30Kl/min13
max. zulässiger Gesamtüberdruck Warmwasserbar10
Warmwasser- Temperaturbereich (einstellbar) 45 - 65
Warmwasserinhalt des HeizwasserwärmetauschersLtr.1,3
Ausdehnungsgefäß GesamtinhaltLtr.10
Ausdehnungsgefäß Vordruckbar0,75 - 0,95
Abgastemperatur 80/60-50/30 bei Qmax°C76 - 50
Abgastemperatur 80/60-50/30 bei Qmin°C33 - 27
Abgasmassenstrom bei Qmaxg/s10,9 / 13,0 *1)
Abgasmassenstrom bei Qming/s2,3
verfügbarer Förderdruck des Gasgebläses bei QmaxPa180
verfügbarer Förderdruck des Gasgebläses bei QminPa17
Abgaswertegruppe G52
NOx-Klasse 6
Kondenswassermenge bei 50/30°CLtr./hca. 2,4
pH Wert des Kondensatz ca. 4,0
Elektrische Leistungsaufnahme StandbyW3
Elektrische Leistungsaufnahme maximalW17 - 62 / 88 *1)
SchutzartIPIPX4D
Elektroanschluss / Absicherung 230V / 50Hz / 16 A
Gesamtgewichtkg35
*1) Heizbetrieb / Wawrmwasserbetrieb
*2) Erdgas / Flüssiggas (G31)
