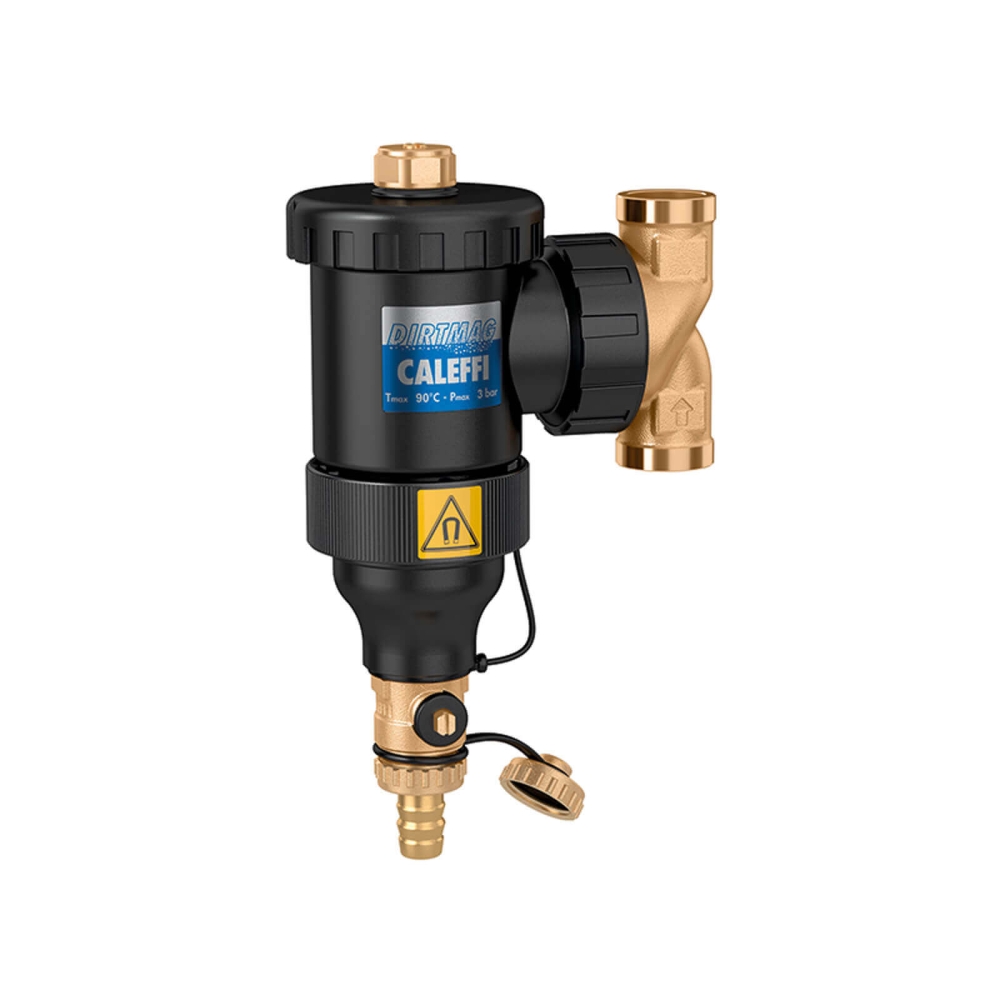

CALEFFI - DIRTMAG® - Schlammabscheider 3/4", DN 20, mit Magnet, aus Technopolymer
Caleffi Art.-Nr.: 545305
Der Schlammabscheider scheidet Verunreinigungen, die in erster Linie aus Sand und Schlammpartikeln bestehen, bei minimalen Druckverlusten in geschlossenen Kreisläufen von Anlagen ab. Die Verunreinigungen werden in einer Dekantierkammer gesammelt, die dank ihres hohen Fassungsvermögens keiner allzu häufigen Reinigung bedarf und auch bei laufender Anlage entleert werden kann. Die Serie der Schlammabscheider DIRTMAG® verfügt darüber hinaus über einen abnehmbaren Magnetring zur Abscheidung der ferromagnetischen Verunreinigungen. Dieser eigens für Klimaanlagen aus einem speziellen Technopolymer hergestellte vielseitige Schlammabscheider kann sowohl in senkrechte als auch waagrechte Rohrleitungen eingebaut werden.
Funktion und Merkmale
- Dient zum Abscheiden aller - einschließlich eisenhaltiger - Verunreinigungen des Mediums aus Heizungs- und Kühlkreisläufen.
- Geeignet für alle Arten von Anlagen mit geschlossenem Kreislauf.
- Die groß dimensionierte Dekantierkammer verlängert die Intervalle zwischen den Reinigungen, die auch bei laufender Anlage durchgeführt werden können.
- Möglicher Einbau sowohl in senkrechte als auch in waagrechte Rohrleitungen dank des drehbaren Anschlusses.
- Sehr schnelle und wirksame Reinigung dank leicht abnehmbarem Magnetband und Ablauf mit großer Öffnung.
- Geringe Druckverluste.
Technische Daten
| Caleffi Schlammabscheider | Einheit | DIRTMAG® (545305) |
|---|---|---|
| Maximaler Betriebsdruck | bar | 3 |
| Betriebstemperaturbereich | °C | 0 - 90 |
| Magnetische Stärke | T | 2 × 0,3 |
| Maximal empfohlene Durchflussrate | m³/h | 1,3 |
| Maximaler Glykolgehalt | % | 30 |
| Material (Gehäuse) | Technopolymer | |
| Arbeitsmedium | Wasser, Glykollösungen | |
| Anschluss | G 3/4" IG | |
