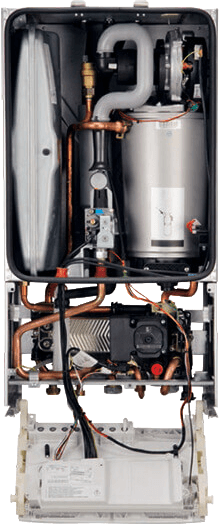

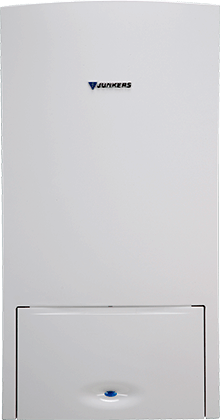

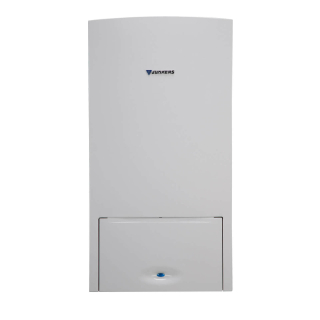

Cerapur – ZSB 14-5.2 C 23

BOSCH Bestell-Nr.: 7736901747

2,3 - 15,2 kW bei 40/30 °C Erdgas E/H (min. - max.)

2,0 - 14,4 kW bei 80/60 °C Erdgas E/H (min. - max.)

Einfach Mühelos

Passt sich optimal und stufenlos dem aktuellen Wärmebedarf an durch einen Modulationsbereich von 14 bis 100 % – für individuellen Komfort. Dank des kompakten Designs ist der Heizungstausch sehr unkompliziert. Im Vergleich zu herkömmlichen Pumpen spart die Hocheffizienz-Pumpe jährlich bis zu 150 kW/h und reduziert Stromkosten.

Einfach Modernisieren

Sie möchten Ihr bestehendes Heizgerät gegen etwas Neues austauschen? Die Carapur ist für die Heizungsmodernisierung eine gute Wahl. Denn durch Standard-Anschlüsse ermöglicht sie Ihnen einen einfachen und schnellen Gerätetausch.

Besondere Eigenschaften

• Hohe Modulation bis 1:8 durch Gasventil und Gas-Venturi
• Hervorragende Kombinationsmöglichkeiten mit Bosch Solarsystemen durch bewährtes EMS 2 Regelsystem
• Leichte Bedienung durch Klartext-Display
• Einfache Montage durch bekannte Anschlusstechnik, Heizkreis-Set, einfachen Reglereinbau und geringes Gewicht
• Besonders energieeffizient durch integrierte Hocheffizienzpumpe, den optimierten Pumpenmodus und sehr geringen Stand-by-Verbrauch

Produktmerkmale

• Brennwert-Zentralheizungsgerät für Erd- und Flüssiggas für Wandmontage
• Zugelassen nach EG-Gasgeräterichtlinien (90/396/EWG) und EN677 / EN483
• Stufenlose Leistungsanpassung bei Heizung und Speicherladung
• Für Niedertemperaturbetrieb und Fußbodenheizung geeignet
• Aluminium-Silizium-Wärmeblock (Sandguss)
• Bedienfeld abgedeckt
• Einbaufeld für witterungsgeführte Regler
• Verkleidung weiß, Bedienfeld abgedeckt
• Warmwasser-Vorrangschaltung

Optionales Zubehör

• Regelung: CR 100, CR 120, CR 120 (mit Außenfühler) oder CW 400
• Anschlüsse: Aufputz oder Unterputz
• Speicherfühler: Speicherfühler SF4
• Abgas: Schachteinbau oder Dachdurchführung (je in verschiedenen Längen)

BOSCH/Junkers Regler CR 100, raumtemperaturgeführt, für 1 Heizkreis

BOSCH Bestell-Nr.: 7738111096

Der raumtemperaturgeführte Regler ist eine klasse Lösung für einfache Heizanlagen. Durch die übersichtliche Menüstruktur und eine Klartextzeile ist die Bedienung besonders einfach. Der Regler ist optimiert für einfache Bedienungen und vermeidet unnötige Einstellungen. Die Regelung des Warmwassers erfolgt im 24h-Betrieb oder gekoppelt mit dem Heizprogramm – und ist ebenfalls ganz unkompliziert.

Eigenschaften

• Für einen Heizkreis und einen Warmwasser-Ladekreis direkt am Heizgerät
• Diagnosemenü, Störungsanzeige mit Fehlerspeicher und Funktionstests zur Unterstützung von Service und Wartung

BOSCH/Junkers Regler CR 120, raumtemperaturgeführt, für 1 Heizkreis

BOSCH Bestell-Nr.: 7738112950

Der Regler CR 120 wird über die Raumtemperatur gesteuert. Alternativ kann auch die Außentemperatur genutzt werden. Allerdings ist dafür ein Außenfühler (siehe nächster Artikel) nötig. Der Regler lässt sich durch das 2,4" große Touch-Grafikdisplay und die Klartextanzeige sehr einfach steuern. Das Zeitprogramm verfügt über je 6 individuelle Schaltpunkte.

Eigenschaften

• Einfache Bedienung durch farbiges 2,4" Touch-Grafikdisplay und Klartextanzeige
• Zeitprogramm für Heizung und Warmwasser mit je 6 individuellen Schaltpunkten
• Dient zur Regelung eines gemischten oder ungemischten Heizkreises in einfachen Heizanlagen
• Zusätzliche Regelung eines Speicherladekreises zur Warmwasserbereitung direkt am Wärmeerzeuger und einer solaren Warmwasserbereitung
• Umfangreiches Diagnosemenü mit Monitorwerten der Heizanlage, Störungsanzeige mit Fehlerspeicher sowie Funktionstests

BOSCH/Junkers Regelungszubehör TA Außenfühler, für Regler CR 120

BOSCH Bestell-Nr.: 7716780263

• Aktiviert die außentemperaturgeführte Regelung im Raumregler CR 120
• Hinweis: Der Anschluss des Außentemperaturfühlers erfolgt am jeweiligen Wärmererzeuger

BOSCH/Junkers Regler CW 400, außentemperaturgeführt, für 4 Heizkreise

BOSCH Bestell-Nr.: 7738114096

Der Regler sorgt durch ein grafisches Display, Touch-Bedientasten und eine Klartextanzeige für eine einfache Bedienung. Zudem bietet er Ihnen Infotexte zu den einzelnen Funktionen. Komfortabel und praktisch ist auch die Anzeige der Konfiguration Ihrer Solaranlage und der Solardaten. Mit dem passenden Zubehör können Sie den Regler unkompliziert online bringen. Das ermöglicht Ihnen eine komfortable Fernbedienung der Heizung über das Internet.

Eigenschaften

• Für bis zu vier Heizkreise und zwei Warmwasser-Ladekreise, mit Außentemperaturfühler
• Außenfühler im Lieferumfang bereits enthalten
• SolarInside-ControlUnit für maximale Solarausbeute
• Mühelos kombinierbar mit allen EMS-Heizgeräten
• Umfangreiches Diagnosemenü mit Monitorwerten der Heizanlage, Störungsanzeige mit Fehlerspeicher und Funktionstests zur Unterstützung von Service und Wartung

Montageanschlussplatte für Speicheranschluss Aufputz

BOSCH Bestell-Nr.: 7719002374

• Komplett für Erd- und Flüssiggas
• Inkl. Wartungshähne R ¾″
• Mit Entleerventilen
• Gashahn inkl. TAE R ½″
• Rückflussverhinderer

Montageanschlussplatte für Speicheranschluss Unterputz

BOSCH Bestell-Nr.: 7719002375

• Komplett für Erd- und Flüssiggas
• Inkl. Wartungshähne R ¾″
• Mit Entleerventilen
• Gashahn inkl. TAE R ¾″
• Rückflussverhinderer

BOSCH/Junkers Warmwasser-Speicherfühler SF4

BOSCH Bestell-Nr.: 7735502290

• Temperaturfühler NTC12K (6 mm)
• Mit Anschlussstecker
• Kabellänge 6 m

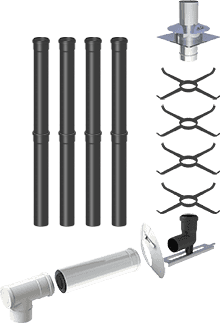

Senkrechte Luft- / Abgasführung – Schachteinbau (starr)

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

• Angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
• Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
• Einsetzbar bis 5000 Pa (bis ø 200 mm)
• Feuchteunempfindlich

Bestehend aus:

Grundpaket Schornstein DN 80/125 mm für Brennwerttherme / Brennwertkessel (starr)

Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.

• 1 × Universalkopfabdeckung, inkl. Mündungsrohr aus Edelstahl
• 4 × Montageschellen / Abstandshalter im Schacht
• 1 × Winkel 87° mit Stützfuß und Auflageschiene
• 1 × T-Stück 87° mit Revisionsdeckel DN 80/125
• 1 × Längenelement 500 mm DN 80/125
• 1 × Wetterkragen / Wandrosette

Paket mit Abgasrohr (starr) – wahlweise 8, 10 oder 12 m

• 8 / 10 / 12 × Abgasrohr (starr), Kunststoff (PP) DN 80, 1000 mm

Senkrechte Luft- / Abgasführung – Schachteinbau (flexibel)

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

• Angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
• Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
• Einsetzbar bis 5000 Pa (bis ø 200 mm)
• Feuchteunempfindlich

Bestehend aus:

Grundpaket Schornstein DN 80/125 mm für Brennwerttherme / Brennwertkessel (flex)

Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.

• 1 × Universalkopfabdeckung, inkl. Mündungsrohr aus Edelstahl
• 1 × Kupplung für Flexrohr
• 4 × Montageschellen / Abstandshalter im Schacht
• 1 × Winkel 87° mit Stützfuß und Auflageschiene
• 1 × T-Stück 87° mit Revisionsdeckel DN 80/125
• 2 × Zweiteilige Fixschelle für Flexverbindung
• 1 × Längenelement 500 mm DN 80/125
• 1 × Wetterkragen / Wandrosette
• 1 × Flexrohrhülse

Paket mit Abgasrohr (flexibel) – wahlweise 10 oder 15 m

• 1 × Abgasrohr (flex), Kunststoff (PP) DN 80, 10 / 15 m

Schrägdach – Dachdurchführung

Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.

• Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
• Verwendung der Feuerstätte als Dachheizzentrale möglich

Bestehend aus:

Grundpaket Dachdurchführung DN 80/125 mm für Brennwerttherme / Brennwertkessel

• 1 × Längenelement mit Revision
• 1 × Längenelement / Rohr 500 mm DN 80/125
• 1 × Terminal senkrecht aus Edelstahl
• 1 × Dachdurchführung, inkl. Dachziegel aus Edelstahl 36°-45° mit Bleirand
• 1 × Wetterkragen / Wandrosette

Abgasrohr (Längenelement) – wahlweise 1,8 oder 2,3 m (Gesamtlänge)

• 1 × Abgasrohr, konzentrisch DN 80/125, 500 oder 1000 mm
