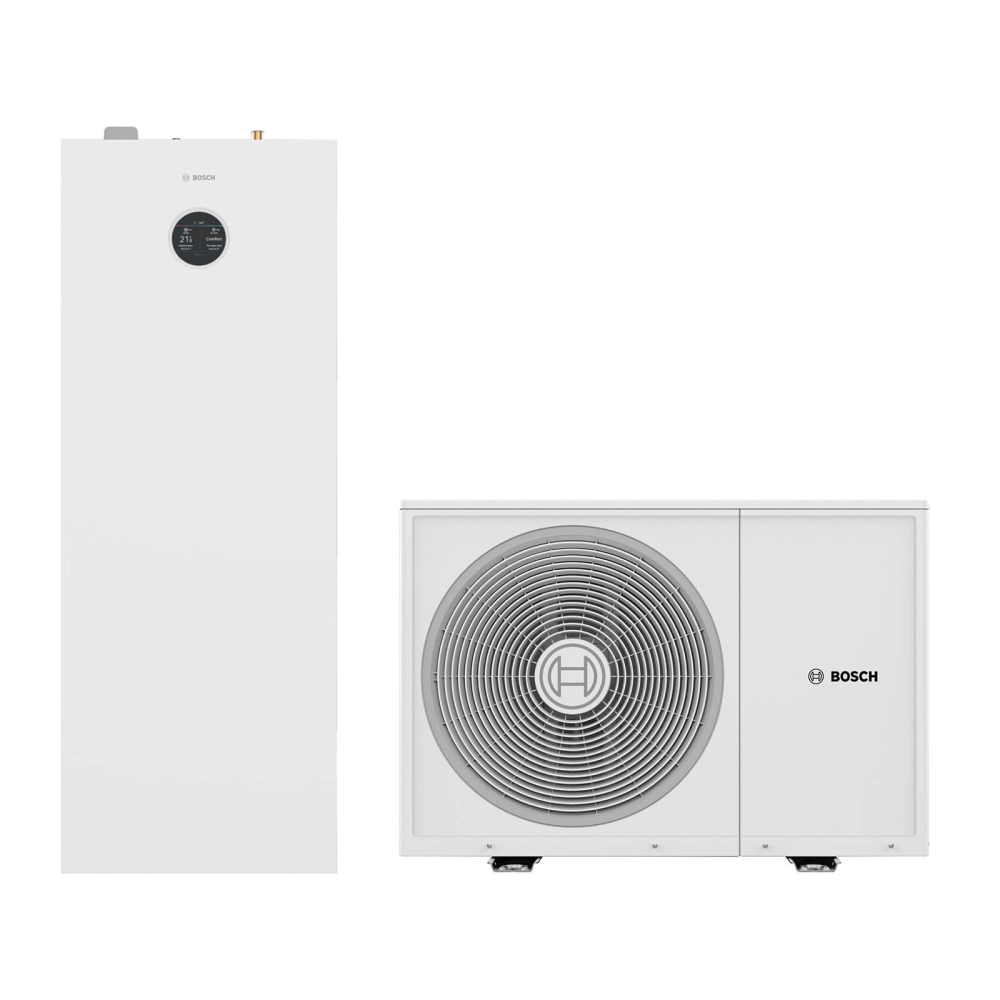

BOSCH Compress 3800i AW – Luft/Wasser-Wärmepumpe (6 O-S/AWMi), 5,91 kW, 179 Liter
BOSCH Bestellnr.: 8738218572 (Inneneinheit) + 8755000547 (Außeneinheit)
Diese Ausführung der Luft/Wasser-Wärmepumpe BOSCH Compress 3800i AW kombiniert die Außeneinheit 6 O-S mit der Inneneinheit AWMi und nutzt eine Monoblock-Bauweise. Sie arbeitet mit dem natürlichen Kältemittel R290 und ist für den Einsatz im Bestand sowie im Neubau vorgesehen. Maximale Vorlauftemperaturen von bis zu 75 °C ermöglichen auch die Einbindung in bestehende Heizungsanlagen. Die geräumige Bauweise unterstützt einen servicefreundlichen Zugang. Zur Ausstattung der Außeneinheit zählen ein integriertes Heizkabel für die Kondensatwanne, ein automatischer Entlüfter, ein Frostschutzventil, ein Anschluss für ein zusätzliches Heizkabel am Kondensatablauf sowie vormontierte Tragegurte.
Die Inneneinheit AWMi ist auf Standardwarmwasserkomfort ausgelegt und verfügt über einen integrierten Warmwasserspeicher aus Edelstahl mit 179 Litern Fassungsvermögen. Mit einem Platzbedarf von 0,36 m² lässt sie sich kompakt aufstellen und unterstützt eine schnelle Montage. Die geringe Höhe von nur 1,6 m und das leichte Gewicht erleichtern die Platzierung zusätzlich. Für die Inbetriebnahme und Bedienung ist das 5 Zoll Farb-Touchbedienfeld UI 800 integriert. Ebenfalls im Lieferumfang enthalten ist das Internet und Funkmodul Connect Key K40 RF. Über das K40 RF Gateway und die EasyService App können Softwareupdates der Geräteelektronik schnell und einfach durchgeführt werden.
Für Heizbetrieb und Warmwasserbereitung verfügt die BOSCH Compress 3800i AW mit AWMi bereits über mehrere integrierte Komponenten. Dazu gehört ein Umschaltventil für Heizen und Warmwasser sowie eine Heizkreispumpe für den Primärkreis. Ein elektrischer Zuheizer mit 9 kW ergänzt die technische Ausstattung. Sicherheitsventil und manuelle Entlüfter sind ebenso integriert wie Manometer und Drucksensor. Durch die Kombination aus kompakter Inneneinheit mit 179 Liter Warmwasserspeicher und geräumig aufgebauter Außeneinheit entsteht eine vielseitig einsetzbare Lösung für Bestand und Neubau. Das integrierte Bedienfeld und der mitgelieferte Connect Key K40 RF unterstützen dabei eine komfortable Bedienung und Inbetriebnahme.
Eigenschaften der Inneneinheit
- Bodenstehende Inneneinheit für Luft/Wasser-Wärmepumpe
- Integrierter 179-Liter-Warmwasserspeicher aus Edelstahl
- Connect-Key K40 RF im Lieferumfang
- Heizkreispumpe für den Primärkreis und 9-kW-Zuheizer
- Sicherheitsventil, manuelle Entlüfter, Manometer und Drucksensor
- Farb-Touchbedienfeld UI 800 integriert
- Platzsparende Montage auf 0,36 m²
- Geringe Bauhöhe von 1,6 m
Eigenschaften der Außeneinheit
- Außeneinheit für Luft/Wasser-Wärmepumpe
- Natürliches Kältemittel R290
- Vorlauftemperaturen bis zu 75 °C
- Für Bestand und Neubau geeignet
- Geräumige, servicefreundliche Bauweise
- Automatischer Entlüfter und Frostschutzventil
Hinweise: Ein Magnetit-/ Schlammabscheider muss in allen Anlagen (Neubau und Bestand) im Rücklauf vom Heizsystem zur Inneneinheit installiert werden! Absperrhahn mit Schmutzfilter im Lieferumfang. Muss im Rücklauf zwischen Innen- und Außeneinheit montiert werden. Vorlauffühler T0 im Lieferumfang. Gummiunterlagen im Lieferumfang.
Technische Daten – Tabellen
Technische Daten der Inneneinheit
| BOSCH Compress 3800i AW | Einheit | AWEi | AWMi |
|---|---|---|---|
| BOSCH Bestellnr. | 8738218571 | 8738218572 | |
| *Betriebsangaben: Heizung | |||
| Max. Vorlauftemperatur | °C | 75 | |
| Betriebsangaben: Warmwasser | |||
| Speichervolumen | l | --- | 179,0 |
| Elektrische Daten | |||
| Nennspannung 1 | V | 230 | |
| Nennspannung 2 | V | 400 | |
| Elektrische Frequenz | Hz | 50 | |
| Anschlussart 1 | 1/N/PE | ||
| Anschlussart 2 | 3/N/PE | ||
| Schutzart (EN 60529) | IPX1 | ||
| Zuheizerleistung (1-phasig) | kW | 6 | |
| Zuheizerleistung (3-phasig) | kW | 9 | |
| Max. elektrischem Leistungsaufnahme (1-phasig) | kW | 6,2 | |
| Max. elektrischem Leistungsaufnahme (3-phasig) | kW | 9,2 | |
| Abmessungen | |||
| Höhe | mm | 747 | 1690 |
| Breite | mm | 400 | 600 |
| Tiefe | mm | 297 | 600 |
| Nettogewicht | kg | 20 | 86 |
Technische Daten der Außeneinheit
| BOSCH Compress 3800i AW | Einheit | 4 O-S | 6 O-S | 7 O-S | 10 O-T | 13 O-T |
|---|---|---|---|---|---|---|
| BOSCH Bestellnr. | 8755000546 | 8755000547 | 8755000548 | 8755000551 | 8738218798 | |
| Grunddaten | ||||||
| Min. Umgebungstemperatur | °C | -23 | ||||
| Max. Umgebungstemperatur | °C | 46 | ||||
| Betriebsangaben: Heizung (EN 14511) | ||||||
| Heizleistung / COP (A7/W35) | kW / - | 3,40 / 4,99 | 5,01 / 4,83 | 6,28 / 4,41 | 9,10 / 4,73 | 11,05 / 4,46 |
| Heizleistung / COP (A2/W35) | kW / - | 2,93 / 4,20 | 3,90 / 4,19 | 4,54 / 4,19 | 8,24 / 3,82 | 8,83 / 3,77 |
| Heizleistung / COP (A-7/W35) | kW / - | 3,43 / 3,25 | 4,93 / 3,12 | 5,91 / 3,05 | 9,08 / 3,19 | 10,96 / 2,99 |
| Max. Heizleistung / COP (A-7/W55) | kW / - | 4,14 / 2,21 | 5,51 / 2,21 | 6,91 / 2,05 | 10,00 / 2,20 | 13,06 / 2,00 |
| Betriebsangaben: Kühlung (EN 14511) | ||||||
| Kühlleistung / EER (A35/W18) | kW / - | 3,90 / 4,45 | 5,04 / 4,12 | 6,17 / 3,76 | 8,20 / 4,35 | 9,00 / 4,00 |
| Kühlleistung / EER (A35/W7) | kW / - | 3,10 / 3,33 | 3,73 / 3,21 | 4,60 / 3,00 | 5,78 / 3,15 | 6,69 / 3,20 |
| Elektrische Daten | ||||||
| Nennspannung | V | 230 | 400 | |||
| Elektrische Frequenz | Hz | 50 | ||||
| Anschlussart | 1/N/PE | 3/N/PE | ||||
| Schutzart (EN 60529) | IPX4 | |||||
| Max. elektrischem Leistungsaufnahme (1/3-phasig) | kW | 1,7 | 2,4 | 3,2 | 4,5 | 6,0 |
| Kältekreislauf | ||||||
| Kältemittel | R290 (Propan) | |||||
| Kältemittel-Füllmenge | kg | 1,13 | 1,37 | |||
| Abmessungen | ||||||
| Höhe | mm | 804 | 1304 | |||
| Breite | mm | 1150 | ||||
| Tiefe | mm | 500 | ||||
| Nettogewicht | kg | 111 | 159 | |||
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
