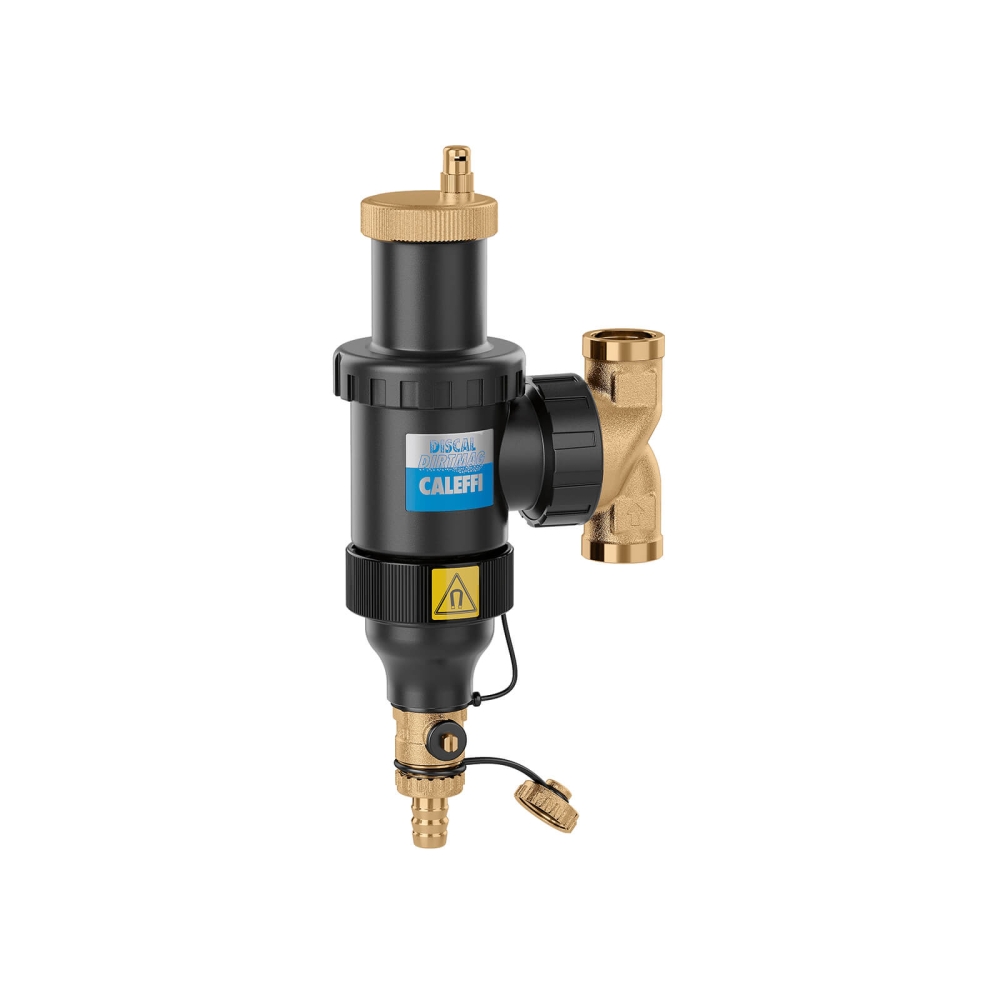

CALEFFI - DISCALDIRTMAG - Mikroblasen-Schlammabscheider 3/4", DN 20, mit Magnet, aus Technopolymer
Caleffi Art.-Nr.: 546405
Die Mikroblasen-Schlammabscheider von Caleffi ermöglichen eine kontinuierliche Entfernung von Luft und im Wasser enthaltenen Schmutzpartikeln aus geschlossenen Heizungs- und Klimakreisläufen. Ihre Bauweise erlaubt die automatische Abscheidung selbst feinster Mikroblasen, wodurch die Entlüftung des Systems effizient und dauerhaft erfolgt. Gleichzeitig werden Verunreinigungen aus dem Anlagenwasser im unteren Bereich des Gehäuses abgeschieden und können gezielt ausgetragen werden. Ein integrierter Magnet sorgt zusätzlich dafür, dass magnetische, insbesondere eisenhaltige, Partikel zuverlässig zurückgehalten werden. Ein vollständig entlüftetes und sauberes System ermöglicht einen geräuscharmen, korrosionsfreien Betrieb ohne lokale Überhitzung und reduziertem Verschleiß – für dauerhaft stabile Betriebsbedingungen.
Der Mikroblasen-Schlammabscheider von Caleffi nutzt eine Kombination mehrerer physikalischer Prozesse, um Luft und Schmutz aus dem Systemwasser zuverlässig zu entfernen. Im Inneren des Geräts befinden sich ringförmig angeordnete Metallnetze, die gezielt Strömungsverwirbelungen erzeugen. Diese fördern die Ablösung feinster Luftbläschen vom Wasser und deren Anlagerung an den Siebflächen. Die Mikroblasen vereinen sich dort zu größeren Luftblasen, bis der Auftrieb sie von der Oberfläche löst. Anschließend steigen sie nach oben und werden über ein automatisches Entlüftungsventil mit Schwimmertechnik sicher aus dem System entfernt. Gleichzeitig führt die Umlenkung der Wasserströmung dazu, dass mitgeführte Feststoffe beim Auftreffen auf die internen Siebstrukturen abbremsen und in den unteren Teil des Gehäuses absinken – von wo aus sie gezielt ausgetragen werden können.
Eigenschaften
- Sorgt dauerhaft für die Abscheidung von Luft, selbst im Mikroblasenbereich.
- Entfernt zuverlässig alle im Kreislaufwasser enthaltenen Partikel, einschließlich magnetischer Eisenbestandteile – ideal für Heizungsanlagen.
- Die große Dekantierkammer reduziert die Reinigungsfrequenz, die auch bei einer laufenden Anlage durchgeführt werden können.
- Flexibler Einbau durch schwenkbaren Anschluss – vertikal wie horizontal montierbar.
- Sehr schnelle und wirksame Reinigung dank leicht abnehmbarem Magnetband und Ablauf mit großer Öffnung.
- Geeignet für alle Arten geschlossenener Anlagen.
- Geringe Druckverluste.
Technische Daten
| Caleffi Mikroblasen-Schlammabscheider | Einheit | DISCALDIRTMAG (546405) |
|---|---|---|
| Max. Betriebsdruck | bar | 3 |
| Max. Entleerungsdruck | bar | 3 |
| Partikel-Abscheideeffizienz | µ | bis zu 5 |
| Magnetische Stärke | T | 2 × 0,3 |
| Temperaturbereich | °C | 0 - 90 |
| Maximaler Glykolgehalt | % | 30 |
| Anschluss | G 3/4" IG | |
| Material (Gehäuse) | Technopolymer | |
| Betriebsmedien | Wasser, Glykollösungen | |
