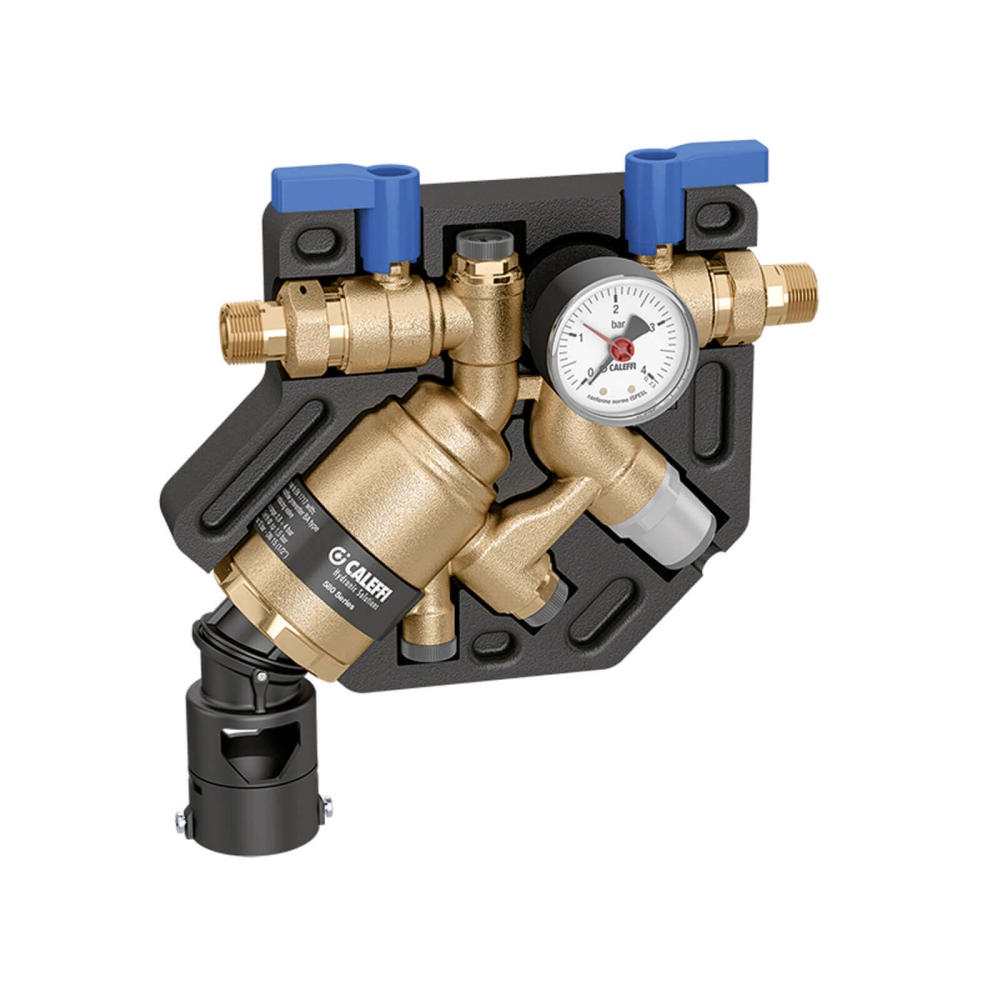

CALEFFI - FüllKombi BA - Füllarmatur 1/2", DN 15, mit Systemtrenner Typ BA
Caleffi Art.-Nr.: 580010
Die kompakte Füllarmatur besteht aus zwei Absperreventilen mit inspektionierbarem Schmutzfänger, einem Systemtrenner mit kontrollierbaren, druckreduzierten Zonen Typ BA und einer automatischen Füllarmatur. Installiert wird sie in die Wasserzulaufleitung von geschlossenen Heizungsanlagen und hält den Anlagendruck stabil auf einem eingestellten Wert. Sie sorgt ebenfalls für den automatischen Nachlauf fehlenden Wassers. Der Systemtrenner verhindert, dass das verunreinigte Wasser des geschlossenen Heizkreislaufs in das Trinkwassernetz zurückfließt, so dass die Auflagen der EN 1717 eingehalten werden. Die Füllarmatur wird komplett mit einer vorgeformten Isolierschale geliefert und kann dank ihrer kompakten Abmessungen problemlos installiert werden
Funktion und Merkmale
- Die kompakte Füllarmatur besteht aus zwei Absperrventilen, einem inspektionierbarem Schmutzfänger, einem Systemtrenner mit kontrollierbarer druckreduzierter Zone Typ BA und einer automatischen Füllarmatur.
- Sie hält den Anlagendruck stabil auf dem eingestellten Wert und füllt die Anlage bei Bedarf automatisch auf diesen Wert nach.
- Die kompakte Füllarmatur besteht mit Systemtrenner BA, Absperrungen, Schmutzfänger und Füllarmatur aus sämtlichen von der Norm EN 1717 vorgesehenen Komponenten.
- Die Monoblock-Kartusche umfasst in einem einzigen Bauteil die Membran, den eingangsseitigen Rückflussverhinderer, das Ablassventil und das gesamte Aktivierungssystem.
- Die Gruppe kann aufgrund der kompakten Abmessungen auch auf begrenztem Raum einfach installiert werden.
- Die Absperrventile und die drei Messstutzen (nach Norm EN 12729) ermöglichen die regelmäßige Funktionsprüfung des Systemtrenners und Druckminderers nach Norm EN 806-5.
- Mit Isolierung.
Technische Daten
| Produktinformationen | ||
|---|---|---|
| Maximaler Arbeitsdruck | bar | 10 |
| Mittlerer Temperaturbereich | °C | 2 - 65 |
| Einstelldruckbereich | bar | 0,8 - 4 |
| Füllleistung | 1,5 m³/h @ Δp=1,5 bar | |
| Material | Messing | |
| Systemtrenner | EN 12729 | |
| Druckminderer | EN 1567 | |
