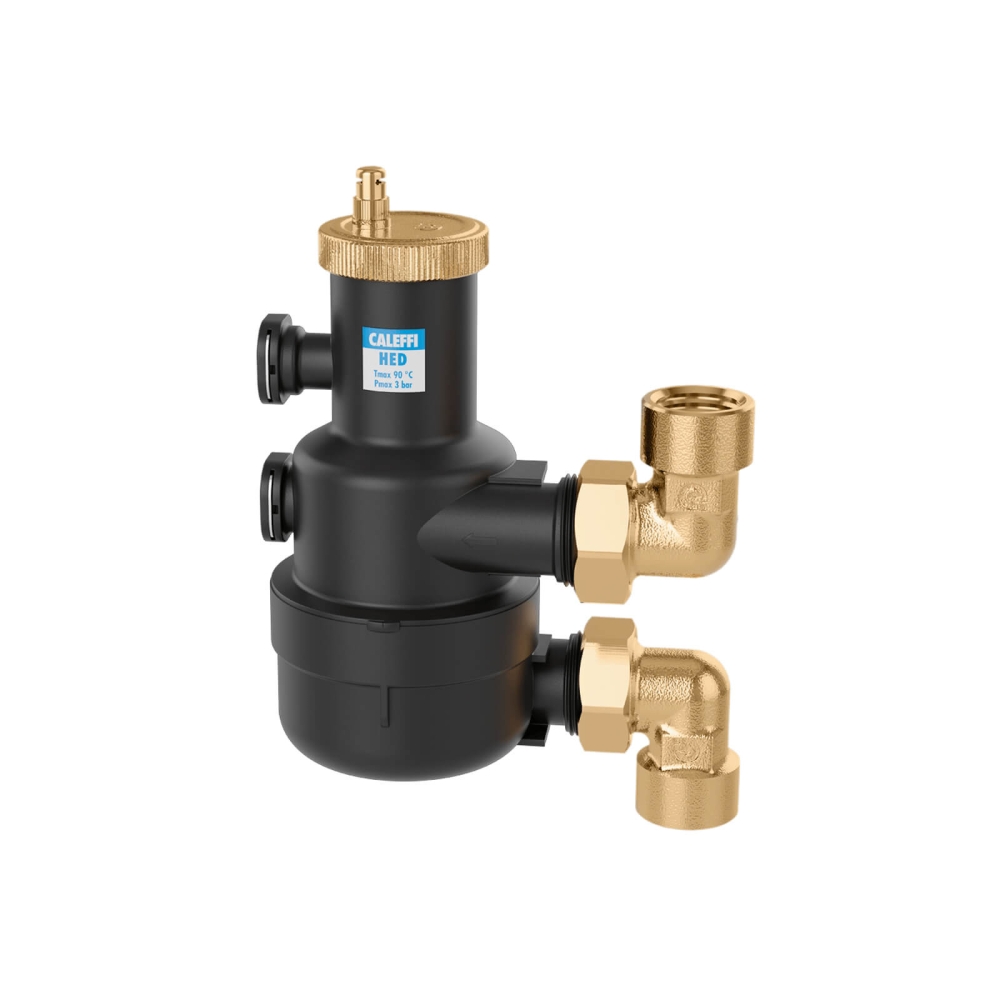

CALEFFI - HED® - Hocheffizienzentlüfter 1 1/4", DN 32, aus Technopolymer
Caleffi Art.-Nr.: 551607
Der Hocheffizienzentlüfter HED® von Caleffi entfernt bis zu 99 % der in der Wärmeträgerflüssigkeit enthaltenen Luft bereits beim ersten Durchströmen. Durch die spezielle Gestaltung der Anschlüsse entsteht im Inneren eine nach unten gerichtete Wirbelbewegung des Mediums – vom oberen zum unteren Anschluss. In der zentralen Zone des Gehäuses entsteht dabei ein strömungsarmer Bereich, in dem sich Mikrobläschen sammeln und durch die Zentrifugalkraft zur Außenwand hin verdrängt werden. Dank der innovativen, patentierten Innengeometrie des Hocheffizienzentlüfters wird die Abscheidung und Sammlung der Luft optimiert: Die aufsteigenden Luftblasen konzentrieren sich im oberen Bereich, wo sie in einer Schwimmerkammer aufgefangen und anschließend automatisch aus dem System abgeführt werden.
Durch die zwei schwenkbaren Messinganschlüsse lässt sich der Luftabscheider flexibel an verschiedene Einbausituationen anpassen – sei es in waagerechten, senkrechten oder gedrehten Rohrverläufen. Diese Anpassungsfähigkeit erleichtert die Integration in nahezu jede Anlagenausrichtung.
Die Sicherheitskappe mit hygroskopischer Wirkung arbeitet auf Basis speziell angeordneter Zellulosefaserscheiben, die den Dichtungseinsatz bilden. Sobald diese Scheiben mit Feuchtigkeit in Kontakt kommen, quellen sie auf – ihr Volumen wächst um etwa die Hälfte. Dieser Prozess verschließt das Ventil zuverlässig und verhindert so das Austreten von Wasser und damit potenzielle Schäden an der Umgebung.
Eigenschaften
- Scheidet bis zu 99?% der Luft bereits beim ersten Durchgang in Wärmepumpensystemen ab.
- Entfernt Luft zuverlässig und selbstständig – auch bei niedrigen Betriebstemperaturen.
- Geeignet für den Einbau in horizontale, vertikale sowie abgewinkelte Rohrführungen.
- Ausgestattet mit einer selbstschließenden Sicherheitskappe auf hygroskopischer Basis.
Technische Daten
| Caleffi Hocheffizienzentlüfter | Einheit | HED (551607) |
|---|---|---|
| Max. Betriebsdruck | bar | 3 |
| Max. Abblasedruck | bar | 3 |
| Temperaturbereich | °C | 0 - 90 |
| Maximaler Glykolgehalt | % | 30 |
| Anschluss | G 1 1/4" IG | |
| Material (Gehäuse) | Technopolymer | |
| Arbeitsmedium | Wasser | |
