Beschreibung

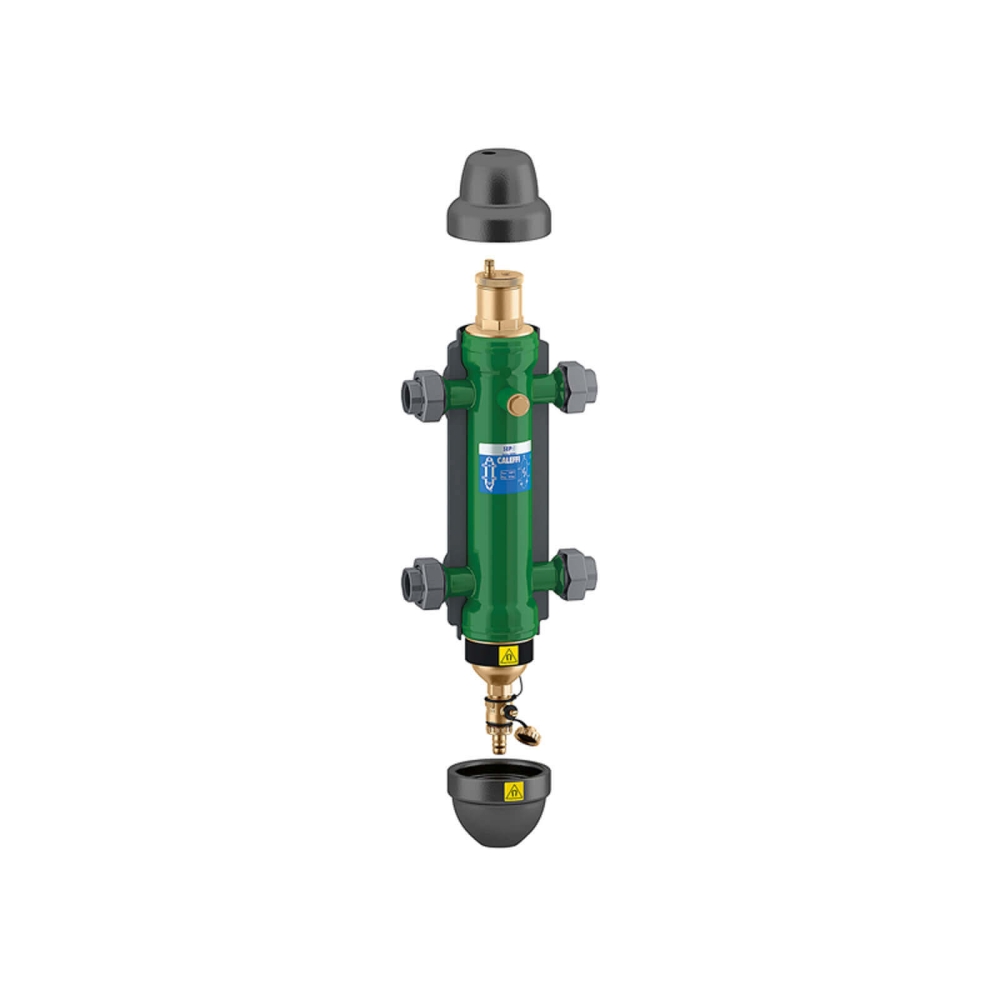

CALEFFI - SEP4 Hydraulische Multifunktionsweiche 2", DN 50, mit Schlammabscheider + Isolierung
Caleffi Art.-Nr.: 549509
Die hydraulische Weiche ist durch verschiedene Funktionskomponenten gekennzeichnet, von denen jede einzelne bestimmte typische Anforderungen in Heizungs- und Klimaanlagen erfüllt. Die zur Ausstattung gehörende, im Warmverfahren vorgeformte Dämmschalenisolierung gewährleistet einen perfekten Schutz gegen Wärme- bzw. Kälteverluste.
Bestehend aus
- Weiche
- Entlüfter
- Schlammabscheider
- Magnetischer Ring
- Entleerungshahn mit Schlauchanschluss
- Isolierung
Funktion und Merkmale
- Schlammabscheider: dank des Innenelementes werden die Verunreinigungen abgeschieden und in der Dekantierkammer gesammelt.
- Mikroblasenabscheider: dank des großen Querschnitts wird die Strömungsgeschwindigkeit herabgesetzt und das Technopolymer-Netz erzeugt Wirbelbewegungen, die die Freisetzung von Mikroblasen begünstigen.
- Hydraulische Weiche: für die hydraulische Entkopplung der angeschlossenen Kreise. Unterschiedliche Durchflussmengen im Primär- und Sekundärkreis beeinflussen nicht den gegenseitigen Betrieb.
- Abscheidung ferromagnetischer Verunreinigungen: das patentierte Magnetsystem sorgt dafür, dass die ferromagnetischen Verunreinigungen im Gehäuse zurückgehalten werden, so dass sie nicht zurück in den Kreislauf gelangen.
Technische Daten
| Caleffi Hydraulische Weiche | Einheit | SEP4 |
|---|---|---|
| Caleffi Art.-Nr. | 549509 | |
| Leistungen | ||
| Max. Betriebsdruc | bar | 10 |
| Betriebstemperaturbereich | °C | 0 - 100 |
| Maximal empfohlene Durchflussrate | m³/h | 8,5 |
| Maximaler Glykolgehalt | % | 50 |
| Betriebsmedien | Wasser, ungefährliche Glykollösungen | |
| Materialien | ||
| Gehäuse der Weiche | epoxydharzbeschichteter Stahl | |
| Schnellentlüftergehäuse | Messing | |
| Schnellentlüfter-Schwimmer | PP | |
| Schnellentlüfter-Dichtungen | EPDM | |
| Gehäuse des Ablassventils | Messing | |
| Anschlüsse | ||
| Weiche | G 2" IG | |
| Fühlerhalter | vorne 1/2" IG | |
| - max. Nutzlänge | mm | 35 |
| Ablass des automatischen Schnellentlüfters | Schlauchanschluss | |
| Isolierung | ||
| Material | geschlossenzelliger PE-X-Schaum | |
| Stärke | mm | 20 |
