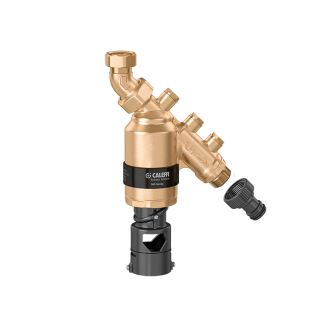

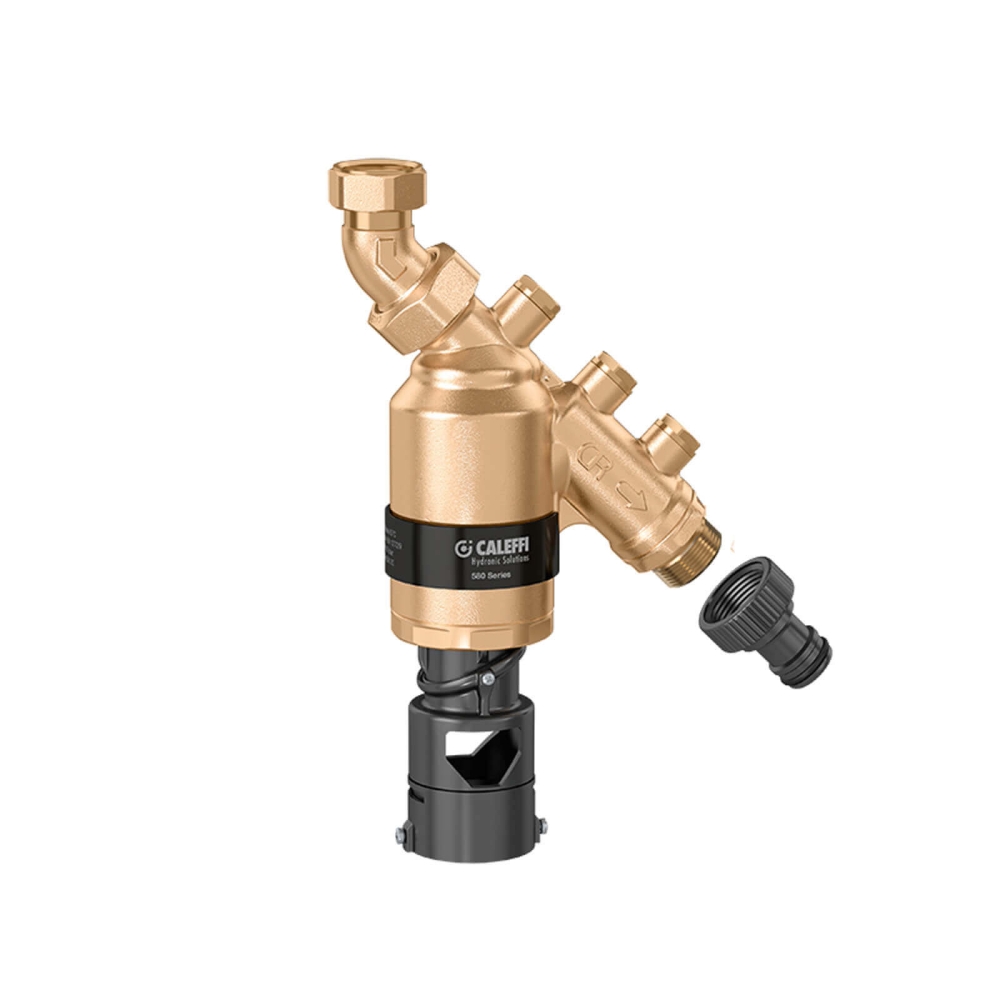

CALEFFI - Systemtrenner Typ BA, 3/4", DN 20, mit Monoblock-Kartusche
Hersteller Artikelnr.: 580104
Der Systemtrenner dient der Sicherung des Trinkwassers durch Verhinderung des Zurückfließens von Nichttrinkwasser in das öffentliche Wasserversorgungsnetz. Der zwischen dem öffentlichen Wasserversorgungsnetz und dem privaten Verbrauchernetz installierte Systemtrenner bildet eine Trennung und verhindert so den Kontakt zwischen den beiden Wassernetzen. Er schützt das öffentliche Wasserversorgungsnetz vor ausgangsseitigem Überdruck, umgekehrten Druckverhältnissen und Wasserrückfluss. Gemäß Norm EN 12729 nach EN 1717.
Diese Version für Sonderanwendungen wird für den Anschluss an Zapfhähne von z.B. Messeständen, Events, Baustellen usw. verwendet und ist mit entsprechenden Schlauchanschlüssen ausgerüstet. Dank mehrerer Anschlussmöglichkeiten des Systemtrenners kann dieser in zahlreichen Varianten zur Anwendung kommen.
Funktion und Merkmale
- Zum Schutz des Trinkwassers bis Kategorie 4 nach EN 1717 mit Systemtrenner BA zertifiziert nach EN 12729.
- Einfache Kontrolle und Wartung dank entnehmbarer Kartusche.
- Vorgeschalteter, überprüfbarer Schmutzfänger und drehbarer Ablauftrichter.
- Sowohl für feste Installationen als auch für lösbare Schalachverbindungen geeignet.
- Ein einziges Gehäuse und drei mögliche Konfigurationen: in Rohrleitung (horizontal und vertikal), für den Einbau an bestehenden Zapfventilen und komplett mit Zapfventil.
- Großer Anwendungsbereich im Rahmen der Norm EN 1717: private Haushalte, Industrie, Handel, Landwirtschaft.
Eigenschaften
- Systemtrenner Typ BA
- mit Monoblockkartusche
- zur Normgerechten Befüllung von Heizungsanlagen
- 3/4“ ÜW für den Anschluss an ein vorhandenes Zapfventil
- Mit Schlauchanschluss und eingangsseitigem Schmutzsieb
- Zertifiziert nach EN 12729 und Beschluss 4/2007
- Max. Betriebsdruck: 10 bar
- Max. Betriebstemperatur: 65°C
- Abmessungen: DN15 - 3/4" Überwurf x 3/4" AG
Technische Daten
| Produktinformationen | ||
|---|---|---|
| Maximaler Betriebsdruck | bar | 10 |
| PN (Nenndruck) | PN 10 | |
| Mittlerer Temperaturbereich | °C | 0 - 65 |
| Maximale Eingangstemperatur | °C | 65 |
| Anschluss (Einlass) | G 3/4" IG, gefangene Mutter | |
| Anschluss (Endauslass) | G 3/4" A AG, gefangene Mutter | |
| Anschluss (Gehäuse) | DN 15 | |
