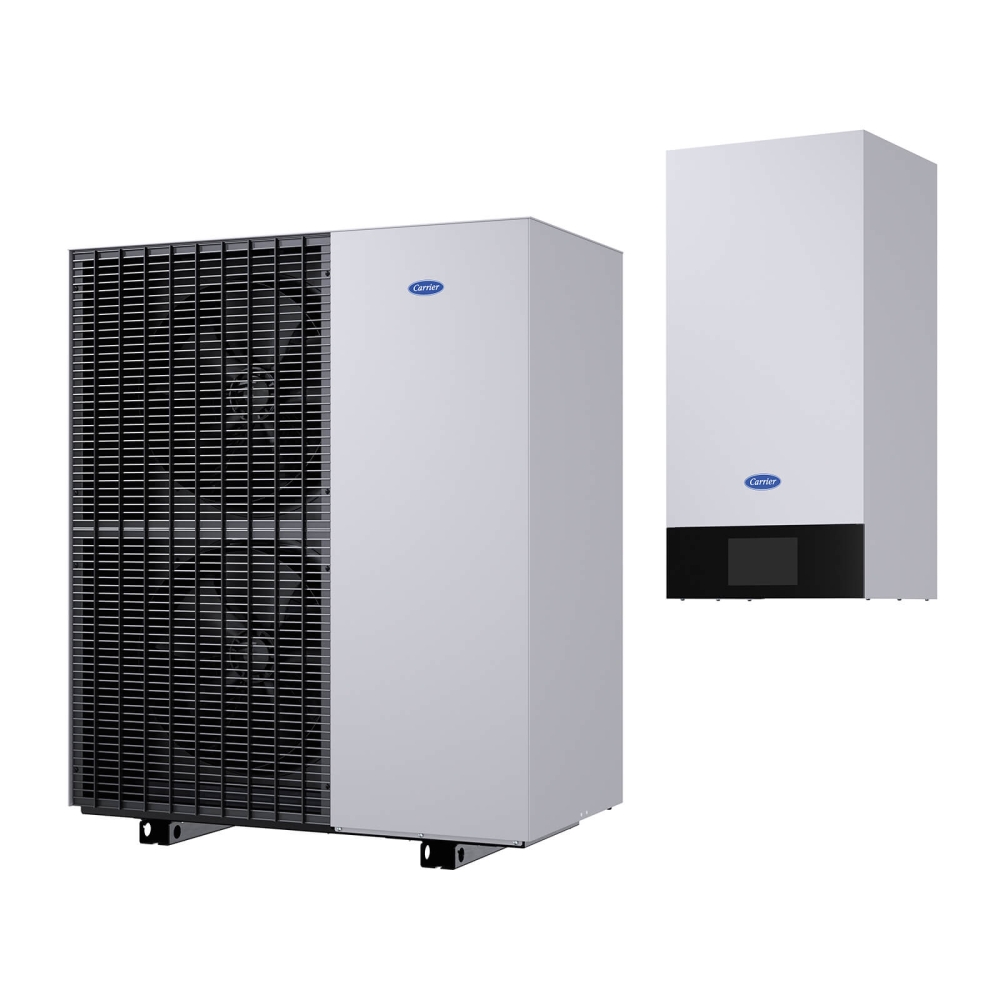

Carrier AquaSnap 30AWH013H19-NG – Luft/Wasser-Wärmepumpe in Monoblock-Ausführung
Carrier Artikelnr.: ZC00135
Die neuen Wärmepumpen der AquaSnap NG Serie von Carrier bieten viele Vorteile und haben eine große Auswahl an Anwendungsmöglichkeiten. Dank der maximalen Vorlauftemperatur von 70 °C eignen sich die Geräte nicht nur für den Neubau sondern auch für eine Modernisierung. Dabei ist es egal ob es sich um ein Ein-, Mehrfamilienhaus oder sogar einen kleinen Gewerbebetrieb handelt. Trotz der hohen maximalen Vorlauftemperatur eignet sich die Modellreihe nicht nur für Wärmeabgabesysteme mit hohen Temperaturen. Beispielsweise können auch Systeme mit niederigen oder mittleren Temperaturen (z.B. Fußbodenheizungen oder Gebläsekonvektoren) genutzt werden.
Die wandhängende Inneneinheit ist mit einer patentierten Hydrauliklösung, einem 16-Liter-Abtaupuffer und einer energieeffizienten Hocheffizienzpumpe ausgestattet. Zusätzlich integriert sind u. a. ein 10-Liter-Ausdehnungsgefäß, Heizwasser-Durchlauferhitzer, Sicherheitsventil, Außentemperatursensor und steckbare Kupferverrohrung. Die digitale Regelung über ein 7-Zoll-Farb-Touchdisplay bietet umfangreiche Funktionen: witterungsgeführte Steuerung, flexible Zeitprogramme, Ferien- und Partymodi, Smart Grid-Anbindung, geräuschreduzierter Betrieb und eine kontrollierte Estrichtrocknung. Auch die Trinkwasserhygiene kommt nicht zu kurz: Aufheizen auf höhere Sollwerte und Zirkulationszyklen sind individuell einstellbar. Die Wärmepumpe eignet sich für Heizungsanlagen mit bis zu zwei Heiz-/Kühlkreisen – ideal für zukunftssichere, smarte Gebäudetechnik.
Die Außeneinheit dieser modernen Wärmepumpe überzeugt durch ihre DC-Inverter-Technologie mit stufenloser Leistungsregelung, was einen optimalen und energieeffizienten Betrieb unter allen Bedingungen ermöglicht. Ein drehzahlgeregelter Doppelrollkolben-Verdichter sorgt für einen besonders leisen und vibrationsarmen Betrieb. Die Ausstattung mit einem elektronischen Expansionsventil, drehzahlgesteuerten Axialventilatoren und einem korrosionsbeständigen Verdampfer mit Blue Fin-Beschichtung maximiert die Effizienz und erhöht die Jahresarbeitszahl deutlich. Dank des integrierten Wasserfilters und eines asymmetrischen Edelstahl-Plattenwärmetauschers ist ein zuverlässiger und langlebiger Betrieb gewährleistet. Die Montage erfolgt flexibel auf Boden- oder Wandkonsole; die Verbindung zwischen Außen- und Inneneinheit erfolgt über wasserführende Leitungen (bauseits) und passende Anschluss-Sets (nicht im Lieferumfang enthalten).
Eigenschaften der Wärmepumpe
- für Neubauten und Modernisierungen geeignet
- Niederige Betriebskosten dank hohem COP
- Selbstoptimierende Regelung des Volumenstroms
- Reversible Ausführung ermöglicht Heizen und Kühlen
- Hohe Effizienz im Teillastbetrieb
- Max. Vorlauftemperatur von 70 °C
- mit natürlichem Kältemittel R290
Lieferumfang
- 1 × 7098618 IDU AquaSnap 80AWH-NG
- 1 × 7098616 ODU AquaSnap 30AWH013--9-NG
- 1 × 7098631 TU-Set Carrier AquaSnap NG
- 1 × 7973132 Anschluss-Set Typ 1
- 1 × 7977285 Beipack Elektrik ODU
- 1 × 7713997 Elektrische Begleitheizung
- 2 × 7713998 Ventilatorringheizung
Technische Daten (Wärmepumpe)
| Monoblock-Wärmepumpe AquaSnap | Einheit | 30AWH004H1--NG | 30AWH006H1--NG | 30AWH008H1--NG | 30AWH010H1--NG | 30AWH010H19-NG | 30AWH013H19-NG | 30AWH016H19-NG |
|---|---|---|---|---|---|---|---|---|
| Carrier Artikelnr. | ZC00128 | ZC00129 | ZC00130 | ZC00131 | ZC00134 | ZC00135 | ZC00136 | |
| Nennspannung Verdichter | 1/N/PE 230 V/50 Hz | 1/N/PE 230 V/50 Hz | 1/N/PE 230 V/50 Hz | 1/N/PE 230 V/50 Hz | 3/N/PE 400 V/50 Hz | 3/N/PE 400 V/50 Hz | 3/N/PE 400 V/50 Hz | |
| Energieeffizienz | ||||||||
| Energieeffizienzklasse (W55) |  |
 |
|
|
|
|
|
|
| Energieeffizienzklasse (W35) | |
 |
|
|
|
|
|
|
| Energieeffizienz ηs bei W55 | % | 127 | 141 | 137 | 145 | 145 | 141 | 141 |
| Energieeffizienz ηs bei W35 | % | 176 | 180 | 175 | 190 | 190 | 178 | 178 |
| Schallleistung 1) | dB(A) | 51 | 51 | 51 | 56 | 56 | 56 | 56 |
| Leistungsdaten Heizen 2) | ||||||||
| COP | 5,0 | 4,9 | 4,7 | 5,0 | 5,0 | 5,0 | 4,9 | |
| Leistungsbereich | kW | 2,1 - 4,0 | 2,1 - 6,0 | 2,1 - 8,0 | 2,6 - 12,0 | 2,6 - 12,0 | 3,0 - 13,4 | 3,3 - 14,9 |
| Leistungsdaten Kühlen 3) | ||||||||
| EER | 4,7 | 4,4 | 3,9 | 4,4 | 4,5 | 4,1 | 3,7 | |
| Leistungsbereich | kW | 3,2 - 4,0 | 3,2 - 5,5 | 3,2 - 6,7 | 6,3 - 14,4 | 6,5 - 13,4 | 6,8 - 14,7 | 7,1 - 16,0 |
| Kältemittelkreislauf | ||||||||
| Kältemittel | R290 | R290 | R290 | R290 | R290 | R290 | R290 | |
| Treibhausgaspotenzial 4) | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | 0,02 | |
| CO2-Äquivalent | t | 0,000024 | 0,000024 | 0,000024 | 0,00004 | 0,00004 | 0,00004 | 0,00004 |
| Füllmenge | kg | 1,2 | 1,2 | 1,2 | 2,0 | 2,0 | 2,0 | 2,0 |
| Abmessungen (Inneneinheit) | ||||||||
| Länge | mm | 360 | 360 | 360 | 360 | 360 | 360 | 360 |
| Breite | mm | 450 | 450 | 450 | 450 | 450 | 450 | 450 |
| Höhe | mm | 920 | 920 | 920 | 920 | 920 | 920 | 920 |
| Gewicht | kg | 47 | 47 | 47 | 47 | 47 | 47 | 47 |
| Abmessungen (Außeneinheit) | ||||||||
| Länge | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 |
| Breite | mm | 1144 | 1144 | 1144 | 1144 | 1144 | 1144 | 1144 |
| Höhe | mm | 841 | 841 | 841 | 1382 | 1382 | 1382 | 1382 |
| Gewicht | kg | 162 | 162 | 162 | 191 | 197 | 197 | 197 |
|
1) ErP-Schallleistungspegel in Anlehnung an DIN EN 12102-1:2023 und DIN EN ISO 3744:2011 im ErP-Punkt C gemäß DIN EN 14825 bei Betriebsbedingungen A7/W55 2) gemäß EN 14511 (A7/W35, Spreizung 5 K) 3) gemäß EN 14511 (A35/W18, Spreizung 5 K) 4) GWP100 nach IPPC AR6 |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
