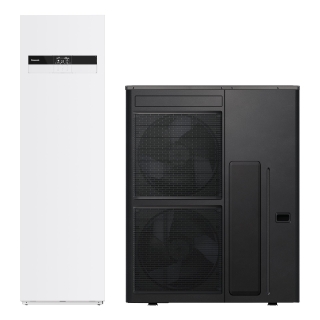

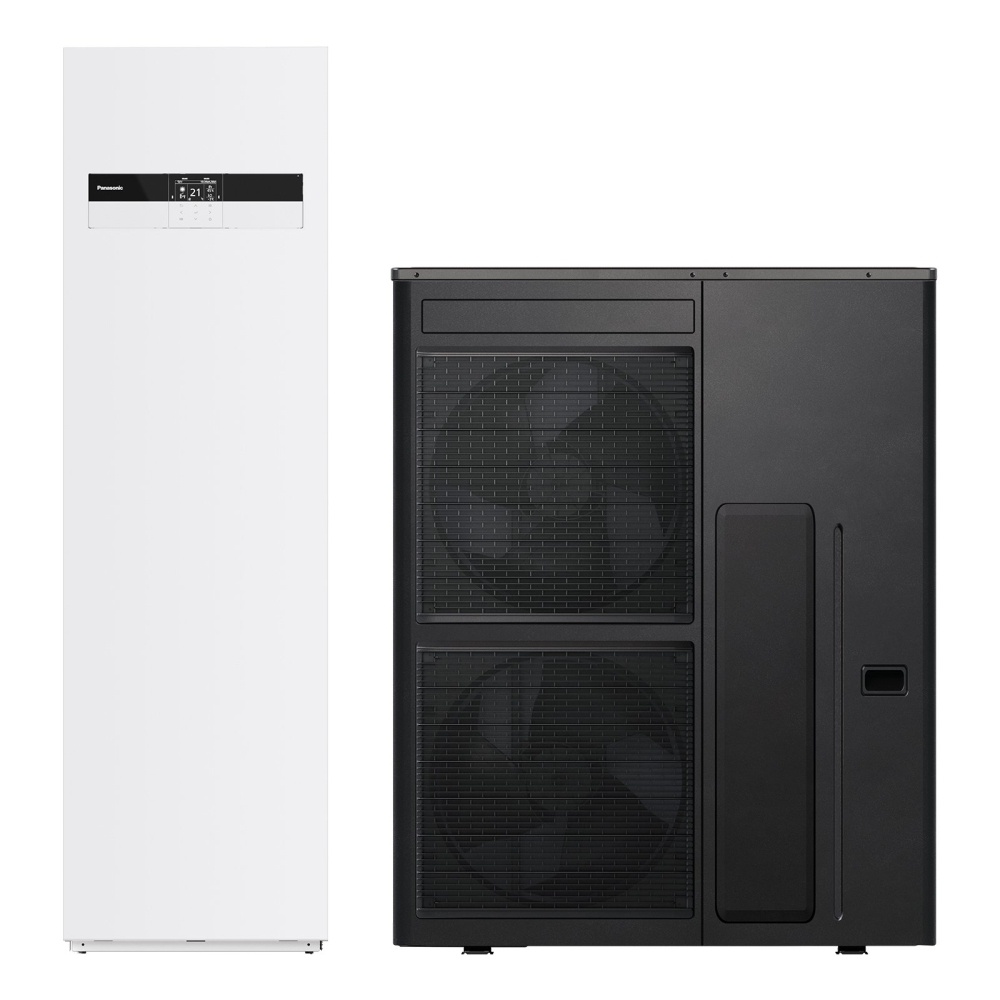

Panasonic Luft/Wasser-Wärmepumpe Aquarea HP, Kombi-Hydromodul (260 l) – Generation M, 12 kW (400 V)
Panasonic Artikelnr.: WH-ADC0316M9E8AN3 (Kombi-Hydromodul) + WH-WDG12ME8 (Außeneinheit)
Die ideale Wahl für den Neubau
Mit den neuen High Performance (HP) Geräte der Generation M von Panasonic, gibt es jetzt die ideale Wahl für den Neubau sowie Niedrigenergiehäuser. Die Leistungsklassen von 9, 12 und 16 kW decken die meisten Anwendungsfälle für große Ein- und Mehrfamilienhäuser ab. Der Einsatzbereich der Wärmepumpen liegt bei Außentemperaturen von bis zu -20 °C. Außerdem erreichen die Geräte Vorlauftemperaturen von bis zu 75 °C und sind somit sowohl für Flächenheizungen als auch Heizkörper geeignet.
Betrieben werden die Wärmepumpen mit dem umweltfreundlichen Kältemittel R290, welches ein GWP-Wert von nur 0,02 hat. Für einen sauberen und sicheren Betrieb sind die Geräte mit einem Magnetfilter sowie Strömungswächter ausgestattet. Die integrierte Hocheffizienzpumpe sorgt für eine energieeffiziente Umwälzung des Heizwassers. Die Hydraulikverbindung zwischen dem Außen- und Innengerät macht eine Kältemittelleitung ins innere des Gebäudes überflüssig. So wird die Installation und Inbetriebnahme deutlich vereinfacht.
Das Kombi-Hydromodul ist mit einem 10-Liter-Ausdehnungsgefäß und einem Edelstahl-Warmwasserspeicher ausgestattet. Dieser hat ein Speichervolumen von 260 Litern und eine U-Vacua™-Wärmedämmung. Dank der Fremdstromanode ist die Wärmepumpe auch für Aufstellungsorte mit ungünstigen Wasserbedingungen geeignet.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Natürliches Kältemittel R290 mit GWP-Wert 0,02
- Edelstahl-Warmwasserspeicher mit U-Vacua™-Wärmedämmung
- Einsatzbereich im Heizbetrieb bis -25 °C
- Wasservorlauftemperaturen bis 75 °C
- Kein Kältemittel im Innengerät/Gebäude
- Hocheffizienzpumpe mit Drehzahlregelung
- Integriertes 10-Liter-Ausdehnungsgefäß
- Integrierter Strömungswächter
- Integrierter WLAN-Adapter
- Integrierter Magnetfilter
- Zwei CN-CNT-Anschlüsse
- Fremdstromanode
Lieferumfang der Aquarea Wärmepumpe
- 1 × Inneneinheit / Kombi-Hydromodul (WH-ADC0316M9E8AN3)
- 1 × Außeneinheit (WH-WDG12ME8)
- 1 × Bedienungs-/Installationsanleitung
- 1 × Energieeffizienzlabel
- 1 × Produktdatenblatt
Technische Daten – Tabellen
Technische Daten des Aquarea Sets
| Hydraulik-Splitwärmepumpe | Einheit | Gen. M, 9 kW | Gen. M, 12 kW | Gen. M, 16 kW |
|---|---|---|---|---|
| Panasonic Artikelnr. (Außeneinheit) | WH-WDG09ME8 | WH-WDG12ME8 | WH-WDG16ME8 | |
| Panasonic Artikelnr. (Kombi-Hydromodul) | WH-ADC0316M9E8AN3 | WH-ADC0316M9E8AN3 | WH-ADC0316M9E8AN3 | |
| Energieeffizienz (Mittleres Klima) | ||||
| Lastprofil gem. EN16147 | XL | XL | XL | |
| Warmwasserbereitungs-Energieeffizienz (ηw,h) | % | 124 | 124 | 114 |
| SCOP Warmwasserbereitung | 3,10 | 3,10 | 2,85 | |
Technische Daten der Aquarea Außeneinheit
| Außeneinheit der Hydraulik-Splitwärmepumpe | Einheit | Gen. M, 9 kW | Gen. M, 12 kW | Gen. M, 16 kW |
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-WDG09ME8 | WH-WDG12ME8 | WH-WDG16ME8 | |
| Netzspannung | Dreiphasig (400 V / 50 Hz) | |||
| Energieeffizienz | ||||
| Raumheizungs-Energieeffizienz (ηs,h), W35/W55 | % | 191 / 140 | 183 / 140 | 180 / 140 |
| SCOP Raumheizung, W35/W55 | 4,84 / 3,57 | 4,65 / 3,58 | 4,58 / 3,58 | |
| Grunddaten | ||||
| Heizleistung / COP (A7/W35) | kW / - | 9,00 / 5,10 | 12,00 / 4,88 | 16,00 / 4,65 |
| Heizleistung / COP (A7/W55) | kW / - | 9,00 / 3,10 | 12,00 / 3,06 | 16,00 / 3,00 |
| Heizleistung / COP (A2/W35) | kW / - | 9,00 / 3,81 | 12,00 / 3,46 | 16,00 / 3,30 |
| Heizleistung / COP (A2/W55) | kW / - | 9,00 / 2,52 | 12,00 / 2,27 | 16,00 / 2,27 |
| Heizleistung / COP (A–7/W35) | kW / - | 9,00 / 3,16 | 12,00 / 3,00 | 16,00 / 2,63 |
| Heizleistung / COP (A–7/W55) | kW / - | 9,00 / 2,07 | 12,00 / 1,97 | 16,00 / 1,90 |
| Kühlleistung / EER (A35/W7) | kW / – | 9,00 / 3,61 | 9,00 / 3,61 | 9,00 / 3,61 |
| Kühlleistung / EER (A35/W18) | kW / – | 9,00 / 5,26 | 9,00 / 5,26 | 9,00 / 5,26 |
| Schallleistungspegel (Heizen) 1) | dB(A) | 54 | 55 | 58 |
| Hocheffizienzpumpe: Drehzahlstufen | variabel | |||
| Hocheffizienzpumpe: Leistungsaufnahme (min. / max.) | W | 30 / 175 | ||
| Warmwasservolumenstrom (A7/W35, ΔT = 5 K) | l/min | 25,8 | 34,4 | 45,9 |
| Vorgefüllte Kältemittelmenge (R290) / CO2-Äquivalent 2) | kg / t | 1,58 / 0,00003 | 1,58 / 0,00003 | 1,58 / 0,00003 |
| Empfohlene Sicherung für Netzanschluss 3) | A | 20 | ||
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 4) | mm² | 5 × 1,5 | ||
| Außentemperatur-Grenzwerte | ||||
| Heizen (min. / max.) | °C | -25 ~ +35 | ||
| Kühlen (min. / max.) | °C | +10 ~ +43 | ||
| Wasseraustrittstemperatur | ||||
| Heizen (min. / max.) | °C | +25 ~ +75 | ||
| Kühlen (min. / max.) | °C | +5 ~ +20 | ||
| Abmessungen | ||||
| Höhe | mm | 1520 | ||
| Breite | mm | 1200 | ||
| Tiefe | mm | 370 | ||
| Nettogewicht | kg | 151 | ||
Technische Daten des Aquarea Kombi-Hydromoduls
| Kombi-Hydromodul der Hydraulik-Splitwärmepumpe | Einheit | Gen. M, 9 bis 16 kW | ||
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-ADC0316M9E8AN3 | |||
| Grunddaten | ||||
| Schalldruckpegel (Heizen/Kühlen) | dB(A) | 22 / 22 | ||
| Wasserseitiger Anschluss (Raumheizung) | Zoll | 1¼ | ||
| Wasserseitiger Anschluss (Brauchwarmwasserbereitung) | Zoll | ¾ | ||
| Speichervolumen | l | 260 | ||
| Max. Brauchwarmwassertemperatur | °C | 65 | ||
| Material der Speicherinnenseite | Rostfreier Stahl | |||
| Wasserleitungsanschlüsse (am IG / AG) | Zoll | 1¼ / 1¼ | ||
| Leitungslänge (Standard / max.) | m | 5 / 30 | ||
| Höhenunterschied IG/AG (max.) | m | 30 | ||
| Leistung des Heizstabs | kW | 9,00 | ||
| Empfohlene Absicherung für Netzanschluss 3) | A | 20 | ||
| Empfohlener Kabelquerschnitt für Netzanschluss 3) | mm² | 5 × 1,5 | ||
| Querschnitt des Verbindungskabels zum Außengerät | mm² | 2 × 0,75 (geschirmt) | ||
| Abmessungen | ||||
| Höhe | mm | 2036 | ||
| Breite | mm | 599 | ||
| Tiefe | mm | 602 | ||
| Nettogewicht | kg | 105 | ||
|
1) Schallleistungspegel gemäß EN 12102 unter Bedingungen gemäß EN 14825 (Teillast). 2) WH-WDG-Modelle sind hermetisch abgeschlossen. 3) Örtlich geltende Vorschriften beachten. 4) Gilt bei Außentemperaturen über +15 °C. EER-/COP-Werte werden in Übereinstimmung mit EN 14511 berechnet. Dieses Produkt erfüllt die Richtlinie (EU) 2020/2184 des Rates über die Qualität von Wasser für den menschlichen Gebrauch. Die Lebensdauer des Produkts kann bei Verwendung von Grundwasser wie z. B. Brunnenwasser, von Leitungswasser, welches Salze oder andere Verunreinigungen enthält, und von Wasser mit saurer Qualität nicht gewährleistet werden. Durch Verwendung solcher Wasserqualitäten entstehende Wartungs- und Gewährleistungskosten liegen in der Verantwortung des Kunden. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
