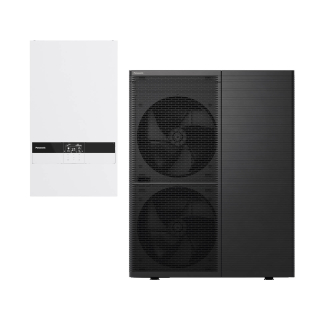

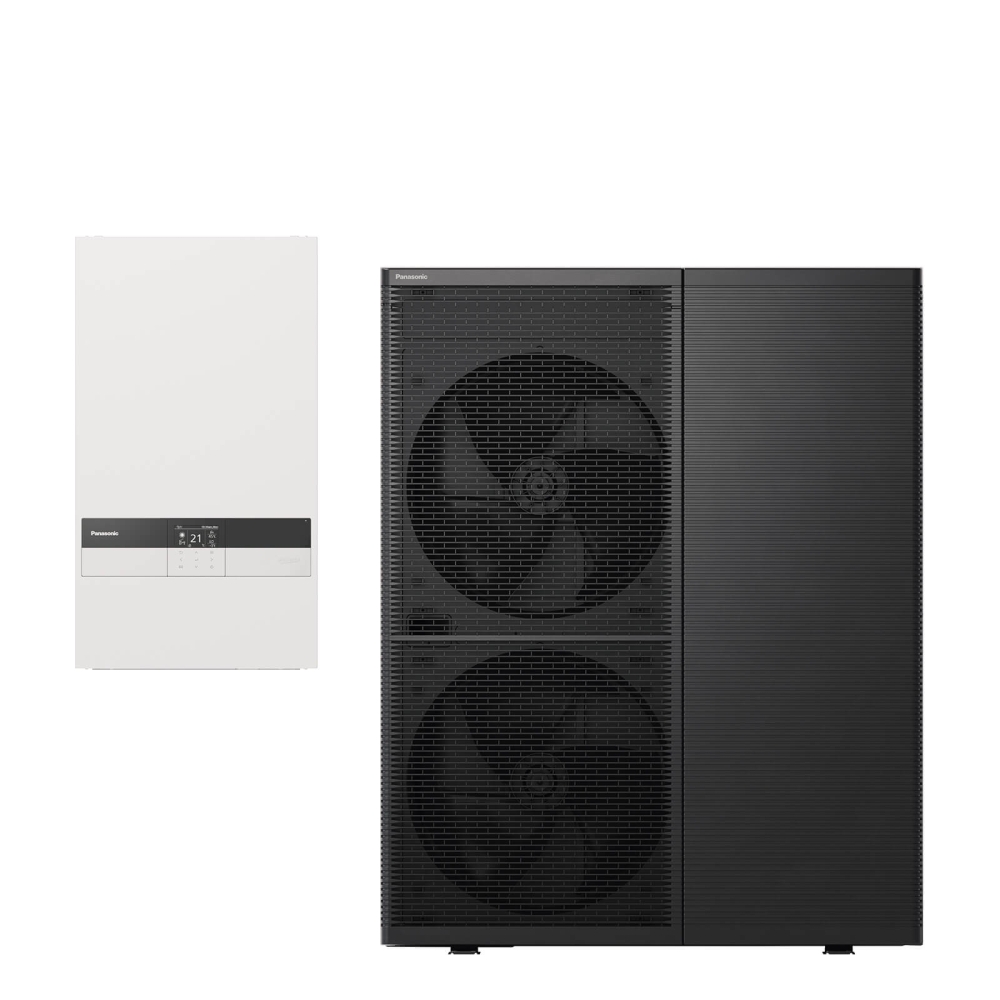

Panasonic Luft/Wasser-Wärmepumpe Aquarea T-CAP, Hydromodul – Generation M, 9 kW (400 V)
Panasonic Artikelnr.: WH-SDC0316M9E8 (Hydromodul) + WH-WXG09ME8 (Außeneinheit)
Maximale Effizienz durch modernste Technik
Die neuen Aquarea T-CAP Wärmepumpen der Generation M von Panasonic lieferen auch unter extremen Bedingungen eine konstante Heizleistung. Bei Außentemperaturen von bis zu -20 °C wird die volle Heizleistung geliefert und der Einsatzbereich reicht so sogar bis zu Außentemperaturen von bis zu -28 °C. Es sind Wasservorlauftemperaturen von bis zu 75 °C möglich und selbst bei einer Außentemperatur von -25 °C sind noch bis zu 55 °C möglich. Damit die Geräte auch in dicht bebautem Gebiet installiert werden können, haben diese einen niedrigen Schallpegel. Verfügbar sind die Geräte in den Leistungsklassen 9, 12 und 16 kW.
Mit dem natürlichen, umweltfreundlichen Kältemittel R290 tragen die Wärmepumpen zu besseren Umwelt bei. Dieses Kältemittel hat nämlich nur einen GWP-Wert von 0,02. Der integrierte Strömungswächter und der Magnetfilter sorgen für einen sauberen und kontrollierten Betrieb. Mit der Hocheffizienzpumpe wird das Wasser des Heizungssystems besonders energieeffizient umgewälzt. Durch die Hydraulikverbindung ist eine Kältemittelleitung überflüssig, was die Installation deutlich vereinfacht.
Das Hydromodul kann ganz einfach an der Wand installiert werden und bei Bedarf kann noch ein externen Warmwasserspeicher angeschlossen werden. Für eine optimale Konnektivität ist das Gerät mit zwei CN-CNT-Anschlüssen sowie einem WLAN-Adapter ausgestattet.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Natürliches Kältemittel R290 mit GWP-Wert 0,02
- Volle Heizleistung bis -20 °C
- Einsatzbereich im Heizbetrieb bis -28 °C
- Wasservorlauftemperaturen bis 75 °C
- Wasservorlauftemperatur bis 55 °C bei –25 °C Außentemperatur
- Kein Kältemittel im Innengerät/Gebäude
- Hocheffizienzpumpe mit Drehzahlregelung
- Integrierter Strömungswächter
- Integrierter WLAN-Adapter
- Integrierter Magnetfilter
- Niedriger Schallpegel
- Zwei CN-CNT-Anschlüsse
Lieferumfang der Aquarea Wärmepumpe
- 1 × Inneneinheit / Hydromodul (WH-SDC0316M9E8)
- 1 × Außeneinheit (WH-WXG09ME8)
- 1 × Bedienungs-/Installationsanleitung
- 1 × Energieeffizienzlabel
- 1 × Produktdatenblatt
Technische Daten – Tabellen
Technische Daten der Aquarea Außeneinheit
| Außeneinheit der Hydraulik-Splitwärmepumpe | Einheit | Gen. M, 9 kW | Gen. M, 12 kW | Gen. M, 16 kW |
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-WXG09ME8 | WH-WXG12ME8 | WH-WXG16ME8 | |
| Netzspannung | Dreiphasig (400 V / 50 Hz) | |||
| Energieeffizienz | ||||
| Raumheizungs-Energieeffizienz (ηs,h), W35/W55 | % | 197 / 137 | 145 / 143 | 187 / 145 |
| SCOP Raumheizung, W35/W55 | 5,00 / 3,50 | 4,73 / 3,65 | 4,75 / 3,70 | |
| Grunddaten | ||||
| Heizleistung / COP (A7/W35) | kW / - | 9,00 / 5,23 | 12,00 / 5,06 | 16,00 / 4,89 |
| Heizleistung / COP (A7/W55) | kW / - | 9,00 / 3,24 | 12,00 / 3,23 | 16,00 / 3,20 |
| Heizleistung / COP (A2/W35) | kW / - | 9,00 / 3,81 | 12,00 / 3,54 | 16,00 / 3,30 |
| Heizleistung / COP (A2/W55) | kW / - | 9,00 / 2,54 | 12,00 / 2,42 | 16,00 / 2,37 |
| Heizleistung / COP (A–7/W35) | kW / - | 9,00 / 3,45 | 12,00 / 3,00 | 16,00 / 2,53 |
| Heizleistung / COP (A–7/W55) | kW / - | 9,00 / 2,35 | 12,00 / 2,17 | 16,00 / 1,97 |
| Kühlleistung / EER (A35/W7) im Effizienzmodus (Standardeinstellung) |
kW / – | 9,00 / 3,61 | 9,00 / 3,61 | 9,00 / 3,61 |
| Schallleistungspegel (Heizen) 1) | dB(A) | 52 | 53 | 57 |
| Hocheffizienzpumpe: Drehzahlstufen | variabel | |||
| Hocheffizienzpumpe: Leistungsaufnahme (min. / max.) | W | 30 / 175 | ||
| Warmwasservolumenstrom (A7/W35, ΔT = 5 K) | l/min | 25,8 | 34,4 | 45,9 |
| Vorgefüllte Kältemittelmenge (R290) / CO2-Äquivalent 2) | kg / t | 1,78 / 0,0000356 | 1,78 / 0,0000356 | 1,77 / 0,0000354 |
| Empfohlene Sicherung für Netzanschluss 3) | A | 20 | 20 | 25 |
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 4) | mm² | 5 × 1,5 | 5 × 1,5 | 5 × 2,5 |
| Außentemperatur-Grenzwerte | ||||
| Heizen (min. / max.) | °C | -28 / +35 | ||
| Kühlen (min. / max.) | °C | +10 / +43 | ||
| Wasseraustrittstemperatur | ||||
| Heizen (min. / max.) | °C | +25 / +75 | ||
| Kühlen (min. / max.) | °C | +5 / +20 | ||
| Abmessungen | ||||
| Höhe | mm | 1520 | ||
| Breite | mm | 1200 | ||
| Tiefe | mm | 430 | ||
| Nettogewicht | kg | 163 | 163 | 165 |
Technische Daten des Aquarea Hydromoduls
| Hydromodul der Hydraulik-Splitwärmepumpe | Einheit | Gen. M, 9 bis 16 kW | ||
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-SDC0316M9E8 | |||
| Grunddaten | ||||
| Schalldruckpegel (Heizen/Kühlen) | dB(A) | 22 / 22 | ||
| Wasserleitungsanschlüsse (am IG / AG) | Zoll | 1¼ / 1¼ | ||
| Leitungslänge (Standard / max.) | m | 5 / 30 | ||
| Höhenunterschied IG/AG (max.) | m | 30 | ||
| Leistung des Heizstabs | kW | 9,00 | ||
| Empfohlene Absicherung für Netzanschluss 3) | A | 20 | ||
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 3) | mm² | 5 × 1,5 | ||
| Querschnitt des Verbindungskabels zum Außengerät | mm² | 2 × 0,75 | ||
| Abmessungen | ||||
| Höhe | mm | 892 | ||
| Breite | mm | 500 | ||
| Tiefe | mm | 348 | ||
| Nettogewicht | kg | 29 | ||
|
1) Schallleistungspegel gemäß EN 12102 unter Bedingungen gemäß EN 14825 (Teillast). 2) WH-WXG-Modelle sind hermetisch abgeschlossen. 3) Örtlich geltende Vorschriften beachten. Vorläufige Angaben. EER-/COP-Werte werden in Übereinstimmung mit EN 14511 berechnet. Dieses Produkt erfüllt die Richtlinie (EU) 2020/2184 des Rates über die Qualität von Wasser für den menschlichen Gebrauch. Die Lebensdauer des Produkts kann bei Verwendung von Grundwasser wie z. B. Brunnenwasser, von Leitungswasser, welches Salze oder andere Verunreinigungen enthält, und von Wasser mit saurer Qualität nicht gewährleistet werden. Durch Verwendung solcher Wasserqualitäten entstehende Wartungs- und Gewährleistungskosten liegen in der Verantwortung des Kunden. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
