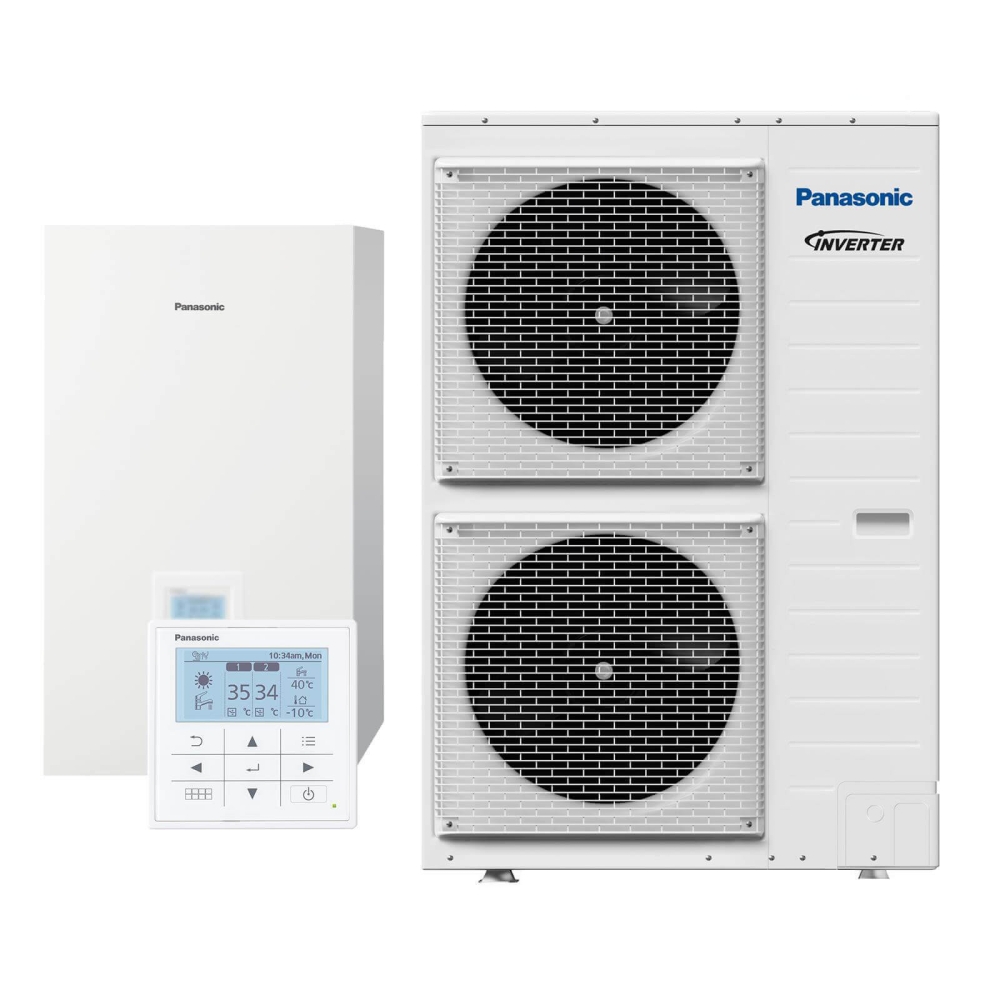

Panasonic Aquarea T-CAP Splitwärmepumpe, 12 kW, Hydromodul, Gen. H, 400 V

Artikelnummer: KIT-WXC12H9E8
EAN: 4059584388222
Kategorie: Paket

Produktdatenblatt

4.150,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung

Panasonic Aquarea T-CAP Luft/Wasser-Splitwärmepumpe - Generation "H" - 12 kW

Aquarea T-CAP - Generation "H" - 12 kW

Panasonic Artikelnr.: KIT-WXC12H9E8

Voller Komfort beim Heizen und Kühlen

Durch die ausgereiften Technologien sowie die fortschrittliche Regelung der T-CAP Modelle der Generation "H", können diese Modelle selbst bei -20 °C nahezu die volle Heizleistung und Energieeffizienz, ohne den Einsatz eines Elektro-Heizstabs, bieten. Außerdem können sie selbst bei -28 °C eingesetzt werden. Dank dieser Eigenschaften bietet diese Modellreihe eine hohe Sicherheit bei der Planung von Heizsystemen bei sehr kalten regionalen Auslegungstemperaturen. Zusätzlich gibt es noch die neue Baureihe mit den flüsterleisen SQ-Modellen, welche das Aufstellen in schallkritischen Umgebungen ermöglicht.

Neue, optimierte Bauweise der Generation "H"

Die T-CAP Modelle der Generation "H" haben ein völlig neu konzipiertes Hydromodul. Dieses hat eine bessere Zugänglichkeit der Elektro- und Hydraulikkomponenten. Außerdem wurde auch der Regler neu entwickelt. Dieser hat eine grafische, hintergrundbeleuchtete LCD-Anzeige sowie ein Touch-Display.

Vorteile der Aquarea T-CAP Generation "H"

Invertertechnik
Neu konzipiertes Hydromodul mit optimierter Zugänglichkeit der Elektro- und Hydraulikkomponenten, Farbe Weiß
Neue Baureihe flüsterleiser SQ-Modelle für den Einsatz in schallkritischen Umgebungen
Höchste derzeit mögliche Effizienzklasse (A++)
Neuer Heizungsregler mit grafischem Touch-Display
Optionale Zusatzplatine für erweiterte Systemfunktionen:
zwei gemischte Heizkreise, Schwimmbadheizung, Bivalenzsteuerung, Solarthermiesteuerung, 0-10-V-Leistungssteuerung, Smart-Grid-Eingänge
Integrierter Vortex-Volumenstrommesser zur dynamischen Anpassung des Volumenstroms der Panasonic Hocheffizienzpumpe
Integrierter Schmutzfänger mit Absperrventilen
Optionales 3-Wege-Umschaltventil-Set für den Einbau im Hydromodul
dreiphasig, 400 V / 50 Hz

Aquarea T-CAP Luft/Wasser-Splitwärmepumpe	Einheit	Generation "H" - 9 kW	Generation "H" - 12 kW	Generation "H" - 16 kW
Panasonic Artikelnr.		KIT-WXC09H3E8	KIT-WXC12H9E8	KIT-WXC16H9E8
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung (Mittleres Klima, W35)
Energieeffizienzklasse Raumheizung (Mittleres Klima, W55)
Grunddaten
Jahreszeitbedingte Raumheizungs-Energieeffizienz (η_s,h), W35 / W55	%	181 / 130	170 / 130	160 / 125
SCOP Raumheizung, W35 / W55		4,59 / 3,32	4,32 / 3,32	4,08 / 3,20

Heizleistung / COP (A7/W35)	kW / -	9,00 / 4,84	12,00 / 4,74	16,00 / 4,28
Heizleistung / COP (A7/W55)	kW / -	9,00 / 2,94	12,00 / 2,88	16,00 / 2,71
Heizleistung / COP (A2/W35)	kW / -	9,00 / 3,59	12,00 / 3,44	16,00 / 3,10
Heizleistung / COP (A2/W55)	kW / -	9,00 / 2,21	12,00 / 2,19	16,00 / 2,13
Heizleistung / COP (A-7/W35)	kW / -	9,00 / 2,85	12,00 / 2,72	16,00 / 2,49
Heizleistung / COP (A-7/W55)	kW / -	9,00 / 2,02	12,00 / 1,92	16,00 / 1,86
Kühlleistung / EER (A35/W7)	kW / -	7,00 / 3,17	10,00 / 2,81	12,20 / 2,57
Kühlleistung / EER (A35/W18)	kW / -	7,00 / 5,19	10,00 / 5,13	12,20 / 3,49

Innengerät (Hydromodul) der Aquarea T-CAP Luft/Wasser-Splitwärmepumpe	Einheit	Generation "H" - 9 kW	Generation "H" - 12 kW	Generation "H" - 16 kW
Panasonic Artikelnr.		WH-SXC09H3E8	WH-SXC12H9E8	WH-SXC16H9E8
Grunddaten
Schalldruckpegel (Heizen / Kühlen)	dB(A)	33 / 33
Wasserseitiger Anschluss:	Zoll	R1¼
Hocheffizienzpumpe: Drehzahlstufen		variabel
Hocheffizienzpumpe: Leistungsaufnahme (min. / max.)	W	32 / 102	34 / 110	30 / 105
Warmwasservolumenstrom (A7/W35, ΔT = 5 K)	l/min	25,8	34,4	45,9
Elektrodaten
Leistung des E-Heizstabs	kW	3	9	9
Empfohlene Absicherung	A	16 / 16
Empfohlener Kabelquerschnitt für Netzanschluss 1/2	mm	5 x 1,5 / 3 x 1,5	5 x 1,5 / 5 x 1,5	5 x 1,5 / 5 x 1,5
Abmessungen
Höhe	mm	892
Breite	mm	500
Tiefe	mm	340
Nettogewicht	kg	43	44	45

Außengerät der Aquarea T-CAP Luft/Wasser-Splitwärmepumpe	Einheit	Generation "H" - 9 kW	Generation "H" - 12 kW	Generation "H" - 16 kW
Panasonic Artikelnr.		WH-UX09HE8	WH-UX12HE8	WH-UX16HE8
Grunddaten
Schallleistungspegel Heizen A7/W35, Normal / Flüster 3 (unabhängiges Prüflabor) ¹⁾	dB(A)	60 / 57	62 / 59	64 / 61
Schallleistungspegel Heizen A7/W55, Normal / Flüster 3 (unabhängiges Prüflabor) ¹⁾	dB(A)	64 / 62	66 / 64	68 / 65
Vorgefüllte Kältemittelmenge (R410A) / CO2-Äquivalent	kg / t	2,85 / 5,951	2,85 / 5,951	2,90 / 6,055
Leitungsanschlüsse (Flüssigkeitsl. / Heißgasl.)	mm (Zoll)	9,52 (3/8) / 15,88 (5/8)
Leitungslänge (min. - max.)	m	3 - 30
Höhenunterschied IG/AG (max.)	m	20
Vorgefüllte Leitungslänge	m	10
Zus. Kältemittelfüllmenge	g/m	50
Außentemperatur-Grenzwerte (min./max.): Heizen	°C	-28 / +35
Außentemperatur-Grenzwerte (min./max.): Kühlen	°C	+16 / +43
Wasseraustrittstemperatur (min. / max.): Heizen	°C	20 / 60
Wasseraustrittstemperatur (min. / max.): Kühlen	°C	5 / 20
Abmessungen
Höhe	mm	1340
Breite	mm	900
Tiefe	mm	320
Nettogewicht	kg	108	108	118
