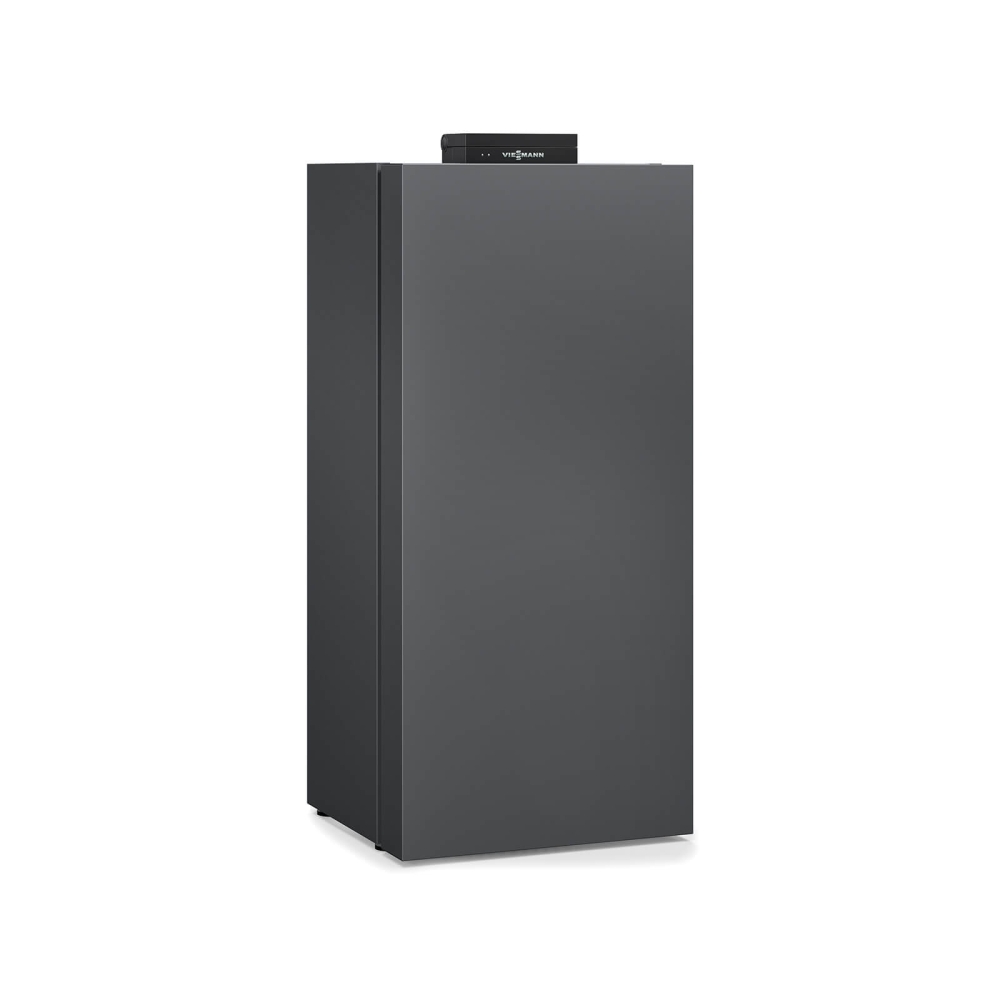

VIESSMANN Vitocrossal 300, Typ CU3A, 19 kW, mit MatriX-Strahlungsbrenner und Regelung Vitotronic 200 KW6B
Viessmann Best.-Nrn.: Z029756
Der Vitocrossal 300 von Viessmann ist ein hocheffizienter, bodenstehender Gas-Brennwertkessel, der sich durch maximale Energieausnutzung und besonders niedrige Emissionen auszeichnet. Mit seiner innovativen Inox-Crossal-Wärmetauscherfläche aus Edelstahl Rostfrei nutzt er die Kondensationswärme optimal und sorgt dank Selbstreinigungseffekt für langanhaltend hohe Effizienz. Der integrierte MatriX-Gasbrenner mit großem Modulationsbereich (bis 20%) ermöglicht einen flüsterleisen, sparsamen und umweltschonenden Betrieb – ideal für moderne, energieeffiziente Gebäude. Die Lambda Pro Control sorgt für automatische Anpassung an alle Gasarten und erlaubt längere Prüfintervalle, was zusätzliche Kosten spart.
Dank raumluftunabhängiger Betriebsweise kann der Vitocrossal 300 problemlos innerhalb der wärmegedämmten Gebäudehülle installiert werden. Mit seinem großen Wasserinhalt und der guten Regelbarkeit bietet der Vitocrossal 300 eine zuverlässige Wärmeübertragung und hohe Betriebssicherheit. Optional internetfähig über Vitoconnect (Nicht im Lieferumfang enthalten) lässt sich der Kessel bequem per Viessmann App steuern – perfekt für modernes, smartes Heizen. Ideal für Hausbesitzer und Gewerbe, die auf eine effiziente, langlebige und umweltfreundliche Heizlösung setzen.
Die Vitotronic 200 ist eine moderne Heizungsregelung von Viessmann, die durch hohe Bedienfreundlichkeit und umfassende Funktionen überzeugt. Sie bietet ein grafisches Klartext-Display mit großer, kontrastreicher Anzeige, kontextbezogener Hilfe und ermöglicht die einfache Steuerung von Raum- und Trinkwassertemperatur. Ausgestattet mit Anlagenschalter, Temperaturwächtern und -begrenzern, Optolink-Laptop-Schnittstelle, Betriebsartenwahl sowie Spar-, Party- und Ferienprogrammen, bietet sie alle wichtigen Komfort- und Effizienzfunktionen für eine zeitgemäße Heizungssteuerung. Zusatzfunktionen wie Schornsteinfegerprüfung, bedarfsabhängige Pumpen- und Brennerabschaltung, Sommersparschaltung und variable Heizgrenze sorgen für optimale Energieeinsparung. Ideal für Hausbesitzer, die ihre Heizungsanlage komfortabel und energiesparend steuern möchten.
Alternativ gibt es den Vitocrossal 300 Gas-Brennwertkessel bei uns auch in den Leistungen 13, 26, 35, 45 und 60 kW.
Eigenschaften des Gas-Brennwertkessels
- Raumluftunabhängiger oder raumluftabhängiger Betrieb
- Moderne Vitotronic Regelung mit Klartext- und Grafikanzeige
- Modulierender MatriX-Gasbrenner mit großem Modulationsbereich (bis 20%)
- Zertifiziert für den Betrieb mit Erdgas mit einem Wasserstoffanteil von bis zu 20 %
- Lambda Pro Control Verbrennungsregelung für alle Gasarten
- Inox-Crossal-Wärmetauscherfläche aus Edelstahl
Eigenschaften der Regelung
- Witterungsgeführte, digitale Kessel- und Heizkreisregelung
- Digitale Schaltuhr mit Tages- und Wochenprogramm
- Speichertemperaturregelung und -sensor
- Integriertes Diagnosesystem
- Getrennt einstellbare Zeiträume, Heizkennlinien, Temperatur-Sollwerte und Heizprogramme
Lieferumfang
- 1 × 7776311 Kessel Vitocrossal 300 CU3A 19kW
- 1 × 7055177 Wärmedämmung CU3A 13-35kW
- 1 × 7537665 MatriX-Brenner CU3A 19kW
- 1 × 7929651 Vitotronic 200 KW6B
- 1 × 7453564 TU-Set Vitotronic 200 KW6B DE
- 1 × 7535651 Regelung VBC133-D10.0xx
- 1 × 7776323 TU-Set Vitocrossal 300 CU3A 13-60kW DE
Technische Daten (Gas-Heizkessel)
| Gas-Brennwertkessel Vitocrossal 300, Typ CU3A | Einheit | 13 kW | 19 kW | 26 kW | 35 kW | 45 kW | 60 kW |
|---|---|---|---|---|---|---|---|
| Viessmann Best.-Nrn. | Z029755 | Z029756 | Z029757 | Z029758 | Z029759 | Z029760 | |
| Energieeffizienz | |||||||
| Energieeffizienzklasse (Raumheizung) |  |
 |
|
|
|
|
|
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηS | % | 93 | 94 | 94 | 94 | 94 | 94 |
| Schall-Leistungspegel 1) | |||||||
| Bei Teillast | dB(A) | 30,4 | 30,4 | 31,3 | 32,6 | 32,8 | 32,8 |
| Bei Nenn-Wärmeleistung | dB(A) | 39,0 | 46,1 | 47,5 | 55,2 | 53,1 | 58,2 |
| Grunddaten | |||||||
| Nenn-Wärmeleistungsbereich TV/TR = 50/30 °C | kW | 2,6 bis 13,0 | 2,6 bis 19,0 | 5,2 bis 26,0 | 7,0 bis 35,0 | 12,0 bis 45,0 | 12,0 bis 60,0 |
| Nenn-Wärmeleistungsbereich TV/TR = 80/60 °C | kW | 2,4 bis 12,0 | 2,4 bis 17,5 | 4,7 bis 24,0 | 6,3 bis 32,3 | 10,9 bis 41,6 | 10,9 bis 55,5 |
| Nenn-Wärmebelastung | kW | 2,5 bis 16,7 | 2,5 bis 17,9 | 4,9 bis 24,5 | 6,6 bis 33,0 | 11,3 bis 42,5 | 11,3 bis 56,6 |
| U-Wert der Wärmedämmung | W/m² - K | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| Heizfläche | m² | 0,9 | 0,9 | 1,4 | 1,8 | 2,9 | 2,9 |
| Gasanschlussdruck | mbar | 20 | 20 | 20 | 20 | 20 | 20 |
| Max. zul. Gasanschlussdruck 2) | mbar | 50 | 50 | 50 | 50 | 50 | 50 |
| Elektrische Leistungsaufnahme (im Auslieferungszustand) |
W | 30 | 30 | 37 | 56 | 68 | 115 |
| Inhalt (Kesselwasser) | l | 53 | 53 | 51 | 49 | 71 | 71 |
| Zul. Betriebsdruck (max.) | bar | 3 | 3 | 3 | 3 | 3 | 3 |
| MPa | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | 0,3 | |
| Zul. Betriebsdruck (min.) | bar | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 | 0,5 |
| MPa | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | 0,05 | |
| Zul. Betriebstemperatur (max. Vorlauftemperatur) |
°C | 95 | 95 | 95 | 95 | 95 | 95 |
| Absicherungstemperatur (Temperaturbegrenzer) |
°C | 110 | 110 | 110 | 110 | 110 | 110 |
| Gasanschluss (Außengewinde) | R | ¾ | ¾ | ¾ | ¾ | ¾ | ¾ |
| Kondenswasseranschluss (Siphon) | Ø mm | 32/20 | 32/20 | 32/20 | 32/20 | 32/20 | 32/20 |
| Max. Kondenswassermenge (Angaben nach Arbeitsblatt DWA-A 251) |
kg/h | 1,72 | 2,51 | 3,43 | 4,62 | 5,95 | 7,92 |
| Abgasanschuss | Ø mm | 80 | 80 | 80 | 80 | 110 | 110 |
| - Innendurchmesser Kesselanschluss-Stück | Ø mm | 80,5 +0,8/-0 | 80,5 +0,8/-0 | 80,5 +0,8/-0 | 80,5 +0,8/-0 | 110,5 +0,8/-0 | 110,5 +0,8/-0 |
| Zuluftanschluss | Ø mm | 125 | 125 | 125 | 125 | 150 | 150 |
| - Innendurchmesser Kesselanschluss-Stück | Ø mm | 126 ±0,5 | 126 ±0,5 | 126 ±0,5 | 126 ±0,5 | 151,6 ±0,5 | 151,6 ±0,5 |
| NOx-Klasse (EN 15502) | % | 6 | 6 | 6 | 6 | 6 | 6 |
| Norm-Nutzungsgrad (Bei TV/TR = 40/30 °C) | Bis 98 (Hs) | Bis 98 (Hs) | Bis 98 (Hs) | Bis 98 (Hs) | Bis 98 (Hs) | Bis 98 (Hs) | Bis 98 (Hs) |
| Anschlüsse Heizkessel (Außengewinde) | |||||||
| Kesselvorlauf und -rücklauf | G | 1½ | 1½ | 1½ | 1½ | 1½ | 1½ |
| Sicherheitsanschluss | G | 1½ | 1½ | 1½ | 1½ | 1½ | 1½ |
| Entleerung | R | 1 | 1 | 1 | 1 | 1 | 1 |
| Lichte Weite der Leitung zum | |||||||
| Ausdehnungsgefäß | DN | 20 | 20 | 20 | 20 | 20 | 20 |
| Sicherheitsventil | DN | 15 | 15 | 15 | 15 | 20 | 20 |
| Anschlusswerte - Bezogen auf die max. Belastung mit | |||||||
| Erdgas E | m³/h | 1,30 | 1,90 | 2,61 | 3,52 | 4,47 | 5,95 |
| Erdgas LL | m³/h | 1,51 | 2,20 | 3,04 | 4,10 | 5,19 | 6,91 |
| Flüssiggas | kg/h | 0,95 | 1,39 | 1,93 | 2,60 | 3,34 | 4,45 |
| Abgaskennwerte 3) | |||||||
| Temperatur (bei Rücklauftemperatur 30 °C) | |||||||
| - Bei Nenn-Wärmeleistung | °C | 45 | 45 | 45 | 45 | 45 | 45 |
| - Bei unterer Wärmeleistung | °C | 32 | 32 | 32 | 32 | 32 | 32 |
| Temperatur (bei Rücklauftemperatur 60 °C) | °C | 75 | 75 | 75 | 75 | 75 | 75 |
| Massestrom bei Erdgas | |||||||
| - Bei Nenn-Wärmeleistung | kg/h | 23 | 34 | 46 | 62 | 80 | 106 |
| - Bei unterer Wärmeleistung | kg/h | 5 | 5 | 9 | 12 | 21 | 21 |
| Massestrom bei Flüssiggas | |||||||
| - Bei Nenn-Wärmeleistung | kg/h | 21 | 30 | 41 | 56 | 72 | 96 |
| - Bei unterer Wärmeleistung | kg/h | 4 | 4 | 8 | 11 | 19 | 19 |
| CO2 Emissionen bei Erdgas | |||||||
| - Bei Nenn-Wärmeleistung | % | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 |
| - Bei unterer Wärmeleistung | % | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 | 7,7 bis 9,2 |
| CO2 Emissionen bei Flüssiggas | |||||||
| - Bei Nenn-Wärmeleistung | % | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 |
| - Bei unterer Wärmeleistung | % | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 | 9,3 bis 10,9 |
| Verfügbarer Förderdruck am Abgasstutzen | Pa | 130 | 130 | 130 | 130 | 130 | 130 |
| mbar | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | 1,3 | |
| Abmessungen (Kesselkörper) | |||||||
| Länge | mm | 512 | 512 | 512 | 512 | 629 | 629 |
| Breite | mm | 570 | 570 | 570 | 570 | 570 | 570 |
| Höhe | mm | 1372 | 1372 | 1372 | 1372 | 1372 | 1372 |
| Gesamtabmessungen | |||||||
| Gesamtlänge | mm | 684 | 684 | 684 | 684 | 801 | 801 |
| Gesamtbreite | mm | 660 | 660 | 660 | 660 | 660 | 660 |
| Gesamthöhe mit Vitotronic (Betriebsposition) | mm | 1562 | 1562 | 1562 | 1562 | 1562 | 1562 |
| Gesamthöhe mit Vitotronic (Bedienungsposition) | mm | 1707 | 1707 | 1707 | 1707 | 1707 | 1707 |
| Gewicht (Heizkessel mit Wärmedämmung und MatriX-Gasbrenner) |
kg | 119 | 119 | 122 | 125 | 155 | 160 |
|
1) Angaben nach EN ISO 15036-1; bei raumluftunabhängigem Betrieb. 2) Falls der Gasanschlussdruck über dem max. zul. Gasanschlussdruck liegt, muss ein separater Gasdruckregler der Heizungsanlage vorgeschaltet werden. 3) Rechenwerte zur Auslegung der Abgasanlage nach EN 13384. Abgastemperaturen als gemessene Bruttowerte bei 20 °C Verbrennungslufttemperatur. Die Abgastemperatur bei Rücklauftemperatur von 30 °C ist maßgeblich zur Auslegung der Abgasanlage. |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
