Beschreibung

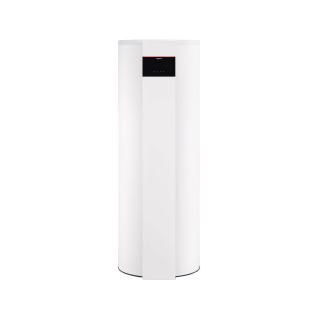

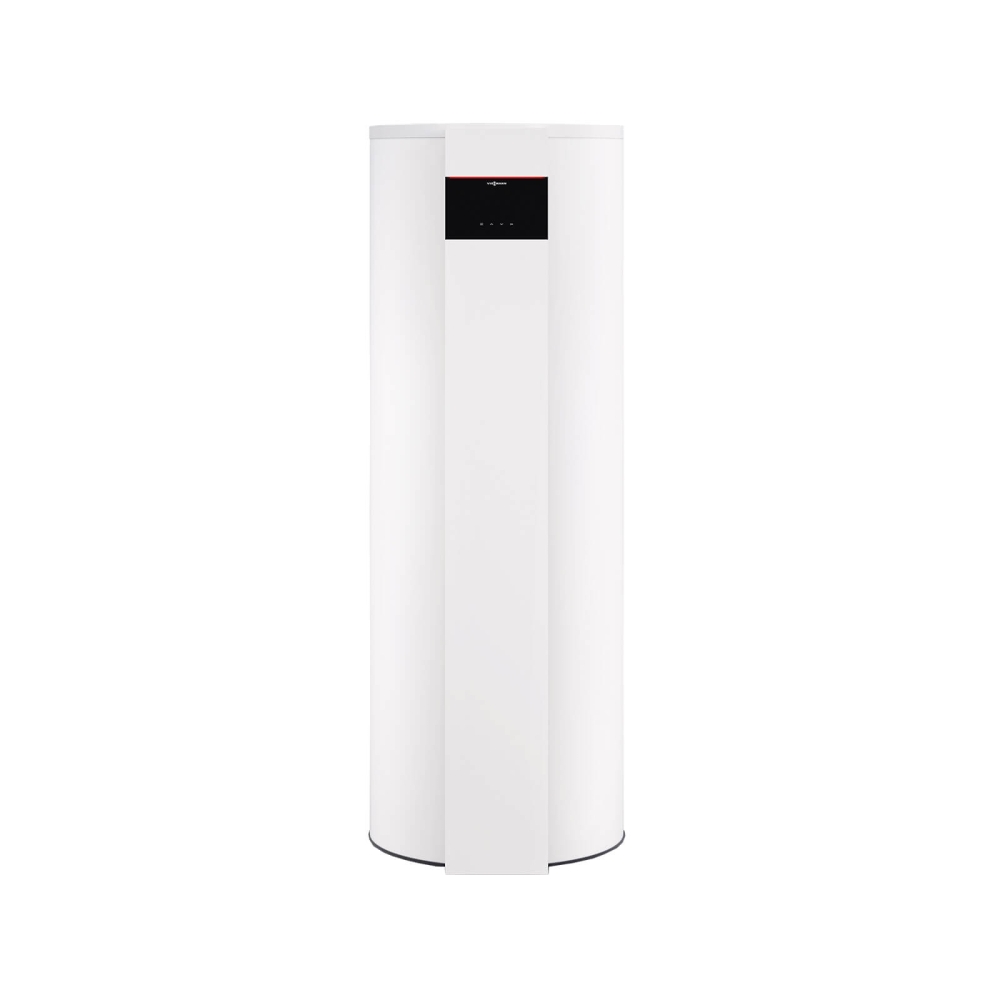

VIESSMANN Vitocal 060-A, Typ T0S-R290 – Warmwasser-Wärmepumpe, Umluftbetrieb, 251l
Viessmann Best.-Nrn.: Z028430
Die Vitocal 060-A Typ T0S-R290 von Viessmann ist eine leistungsstarke Warmwasser-Wärmepumpe mit 251 Litern Speicherinhalt, die höchste Energieeffizienz und Flexibilität vereint. Sie nutzt Umwelt- oder Außenluft zur Warmwasserbereitung und überzeugt dabei mit hohen Leistungswerten bei minimalem Energieverbrauch. Dank des innenliegenden Wärmetauschers kann ein externer Wärmeerzeuger oder Sonnenkollektoren problemlos eingebunden werden – ideal für Haushalte, die ihre Sonnenenergie effizient nutzen möchten. Das natürliche Kältemittel R290 sorgt für eine umweltfreundliche und zukunftssichere Wärmegewinnung, während das System das Trinkwasser auch bei Temperaturen bis -5 °C zuverlässig auf bis zu 62 °C erwärmt.
Die Warmwasser-Wärmepumpe Vitocal 060-A T0S-R290 ist Smart-Grid-fähig und damit perfekt für die Nutzung von selbst erzeugtem PV-Strom geeignet – so lassen sich Energiekosten deutlich senken und die Eigenversorgung optimieren. Die vormontierte Bauweise sowie eine voreingestellte Regelung ermöglichen eine besonders schnelle Inbetriebnahme, die über ViGuide komfortabel geführt wird. Über die ViCare App können Nutzer die Wärmepumpe einfach bedienen, optimieren und überwachen, während Fachbetriebe Wartung und Service digital durchführen. Mit ihrer intelligenten Steuerung, hohen Effizienz und nachhaltigen Technik ist die Vitocal 060-A T0S-R290 die ideale Lösung für moderne, energieautarke Haushalte.
Eigenschaften der Wärmepumpe
- Warmwasser-Wärmepumpe für Umwelt- oder Außenluftbetrieb*
- Natürliches, umweltfreundliches Kältemittel R290 mit niederigem GWP
- Inkl. innenliegender Wärmetauscher für einen externen Wärmeerzeuger/Sonnenkollektoren
- Vormontierte Einheit und voreingestellte Regelung für eine einfache Inbetriebnahme
- SG-Ready-Eigenschaft ermöglicht Eigenstromnutzung aus Photovoltaikanlage
- Bedienung, Optimierung, Wartung und Service über ViCare App und ViGuide
- Geführte Inbetriebnahme über ViGuide
Ausstattung der Wärmepumpe
- Warmwasser-Wärmepumpe zur Innenaufstellung
- Bestandteil 1: Luft/Wasser-Wärmepumpenmodul
- Bestandteil 2: Speicher-Wassererwärmer (aus Stahl mit Ceraprotect-Emaillierung)
- Bestandteil 3: Integrierte Regelung mit Touch-Display (Vitodens 100 Typ)
- Zusätzlicher kathodischer Schutz durch Magnesium-Schutzanode
- Mit hermetischer Trennung von Trinkwasser- und Kältemittelkreislauf
- Mit Wärmetauscher zum Anschluss eines Heizkessels oder von Sonnenkollektoren
- Für den Umluft-, Außenluftbetrieb (Mindestraumvolumen bei Umluftbetrieb 20 m³)*
- Getrennt einstellbare Zeitprogramme für Erwärmung und Zirkulation
- Bedarfabhängige Regelung für die Wärmepumpe
- Integrierte Internetschnittstelle
- Integriertes Kommunikationsmodul
- Anschlussfertig verdrahtet
Lieferumfang der Wärmepumpe
- 1 × 7968506 Grundgerät Vitocal 060-A T0S-R290-250l
- 1 × 7968890 TU-Set Vitocal 060-A T0E/T0S-R290
* Für Außenluftbetrieb einsetzbar mit entsprechenden Außenluftadaptern (DN 160 Zubehör – nicht im Lieferumfang enthalten).
Technische Daten (Wärmepumpe)
| Warmwasser-Wärmepumpe Vitocal 060-A | Einheit | Typ T0E-R290, 178l | Typ T0E-R290, 254l | Typ T0S-R290, 251l | |||
|---|---|---|---|---|---|---|---|
| Viessmann Best.-Nrn. (Umluftbetrieb) | Z028426 | Z028428 | Z028430 | ||||
| Viessmann Best.-Nrn. (Außenluftbetrieb) | Z028427 | Z028429 | Z028431 | ||||

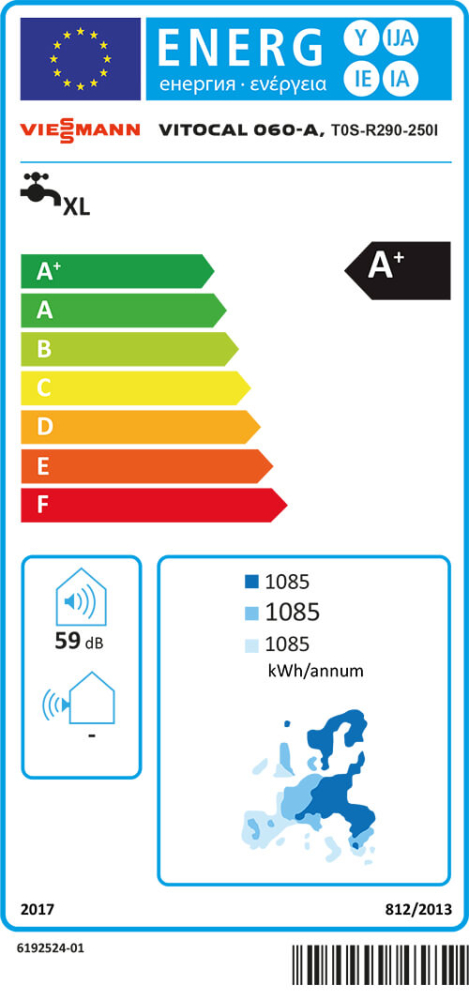

| Energieeffizienz | |||||||
| Warmwasserbereitungs-Energieeffizienzklasse |  |
 |
|
|
|||
| Zapfprofil | M | L | L | XL | L | XL | |
| Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 Kalttemperatur bei A2/W10-53 (Lufteintrittstemperatur 2°C/Raumtemperatur 20°C) | |||||||
| Leistungszahl ε (COP) | 2,68 | 2,82 | 2,49 | 2,92 | 2,49 | 2,92 | |
| Aufheizzeit | h:min | 7:30 | 7:30 | 11:46 | 11:46 | 11:46 | 11:46 |
| Bereitschaftsverlust (Pes) | W | 28 | 28 | 35 | 35 | 35 | 35 |
| Max. nutzbare Wassermenge (40 °C) | l | 233 | 233 | 322 | 322 | 322 | 322 |
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 155,6 | 117,0 | 104,0 | 120,0 | 104,0 | 120,0 |
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 444 | 872 | 986 | 1392 | 986 | 1392 |
| Nennheizleistung Prated | kW | 0,915 | 0,915 | 0,955 | 0,955 | 0,955 | 0,955 |
| Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 Mitteltemperatur bei A7/W10-53 (Lufteintrittstemperatur 7°C/Raumtemperatur 20°C) | |||||||
| Leistungszahl ε (COP) | 2,64 | 2,98 | 3,07 | 3,42 | 3,07 | 3,42 | |
| Aufheizzeit | h:min | 6:54 | 6:54 | 9:34 | 9:33 | 9:34 | 9:33 |
| Bereitschaftsverlust (Pes) | W | 26 | 22 | 27 | 24 | 27 | 24 |
| Max. nutzbare Wassermenge (40 °C) | l | 228 | 235 | 342 | 342 | 342 | 342 |
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 113 | 123 | 128 | 140 | 128 | 140 |
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 454 | 833 | 800 | 1196 | 800 | 1196 |
| Nennheizleistung Prated | kW | 1,15 | 1,20 | 1,248 | 1,249 | 1,248 | 1,249 |
| Leistungsdaten für Außenluftbetrieb nach EN 16147:2017 Warmtemperatur bei A14/W10-53 (Lufteintrittstemperatur 14°C/Raumtemperatur 20°C) | |||||||
| Leistungszahl ε (COP) | 3,44 | 3,44 | 3,22 | 3,66 | 3,22 | 3,66 | |
| Aufheizzeit | h:min | 4:40 | 4:40 | 8:09 | 8:09 | 8:09 | 8:09 |
| Bereitschaftsverlust (Pes) | W | 24 | 24 | 26 | 26 | 26 | 26 |
| Max. nutzbare Wassermenge (40 °C) | l | 237 | 237 | 340 | 340 | 340 | 340 |
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 149 | 143 | 134 | 150 | 134 | 150 |
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 344 | 714 | 764 | 1114 | 764 | 1114 |
| Nennheizleistung Prated | kW | 1,250 | 1,250 | 1,455 | 1,455 | 1,455 | 1,455 |
| Leistungsdaten für Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen nach EN 16147:2017 bei A20/W10-53 (Lufteintrittstemperatur 20°C/Raumtemperatur 20°C) | |||||||
| Leistungszahl ε (COP) | 3,44 | 3,55 | 3,26 | 3,75 | 3,26 | 3,75 | |
| Aufheizzeit | h:min | 5:00 | 5:13 | 7:37 | 7:37 | 7:37 | 7:37 |
| Bereitschaftsverlust (Pes) | W | 24 | 22 | 26 | 26 | 26 | 26 |
| Max. nutzbare Wassermenge (40 °C) | l | 227 | 234 | 337 | 337 | 337 | 337 |
| Energieeffizienz Warmwasserbereitung (ηwh) | % | 148 | 147 | 136 | 154 | 136 | 154 |
| Jährlicher elektrischer Energieverbrauch (AEC) | kWh | 347 | 695 | 753 | 1085 | 753 | 1085 |
| Nennheizleistung Prated | kW | 1,580 | 1,570 | 1,544 | 1,544 | 1,544 | 1,544 |
| Einsatzgrenzen | |||||||
| Lufteintrittstemperatur | °C | -5 bis +35 | |||||
| Umgebungstemperatur | °C | +3 bis +35 | |||||
| Dauerleistung bei Trinkwassererwärmung von 10 auf 45 °C in Verbindung mit einem externen Wärmeerzeuger mit entsprechender Leistung und einem Heizwasser-Volumenstrom von 3,0 m³/h |
|||||||
| Heizwasser-Vorlauftemperatur 70 °C | kW | --- | 25 | ||||
| l/h | --- | 614 | |||||
| Heizwasser-Vorlauftemperatur 60 °C | kW | --- | 17 | ||||
| l/h | --- | 417 | |||||
| Heizwasser-Vorlauftemperatur 50 °C | kW | --- | 9 | ||||
| l/h | --- | 221 | |||||
| Elektrische Werte | |||||||
| Max. elektrische Leistungsaufnahme | |||||||
| - mit Elektro-Heizeinsatz 1) | kW | 2,25 | |||||
| - ohne Elektro-Heizeinsatz | kW | 0,75 | |||||
| Elektrische Leistungsaufnahme der Wärmepumpe | kW | 0,425 | |||||
| Elektrische Leistungsaufnahme des Elektro-Heizeinsatz 1) | kW | 1,5 | |||||
| Netzanschluss (mit und ohne Elektro-Heizeinsatz) | 1/N/PE 230 V~/50 Hz | ||||||
| Nennstrom | |||||||
| - mit Elektro-Heizeinsatz 1) | A | 9,8 | |||||
| - ohne Elektro-Heizeinsatz | A | 3,0 | |||||
| Absicherung der Regelung | A | 10,0 | |||||
| Kommunikationsmodul (eingebaut) | |||||||
| Frequenzband WiFi | MHz | 2400 bis 2483,5 | |||||
| Max. Sendeleistung | dBm | 15 | |||||
| Versorgungsspannung | V | 5 | |||||
| Kältekreis | |||||||
| Arbeitsmittel | R290 | ||||||
| Kältemitteltyp | Natural | ||||||
| - Füllmenge | kg | 0,15 | 0,13 | ||||
| - Treibhauspotenzial (GWP) | 3 | 3 | |||||
| - CO2-Äquivalent | kg | 0,39 | 0,45 | ||||
| Sicherheitsgruppe | A3 | ||||||
| Zulässiger Betriebsdruck | bar | 28 | |||||
| MPa | 2,8 | ||||||
| Heizbetrieb (Max. Luftvolumenstrom freiblasend) | |||||||
| - Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | m³/h | 250 | 331 | ||||
| - Außenluftbetrieb | m³/h | 320 | 375 | ||||
| Integrierter Speicher-Wassererwärmer | |||||||
| Werkstoff | Stahl emailliert | ||||||
| Inhalt | l | 178 | 254 | 246 | |||
| Max. zulässige Trinkwassertemperatur | °C | 70 | 70 | 80 | |||
| Max. erreichbare Trinkwassertemperatur im Wärmepumpenbetrieb ohne zusätzliche Wärmequelle |
°C | 62 | |||||
| Max. zulässiger Betriebsdruck | bar | 10 | |||||
| MPa | 1 | ||||||
| Wärmetauscher | |||||||
| Wärmetauscherfläche | m² | --- | 1,0 | ||||
| Inhalt obere Heizwendel | l | --- | 6,5 | ||||
| Max. zulässiger Betriebsdruck | bar | --- | 10 | ||||
| MPa | --- | 1 | |||||
| Max. erreichbare Trinkwassertemperatur in Verbindung mit externem Wärmeerzeuger |
°C | --- | 80 | ||||
| Mindestraumvolumen | |||||||
| für Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | m² | 20 | |||||
| Max. Druckverlust im Luftleitungssystem | |||||||
| für Umluftbetrieb mit Luftaustritt nach außen, Außenluftbetrieb und Abluftbetrieb |
mbar | 1 | |||||
| Pa | 100 | ||||||
| Anschlüsse (Außengewinde) | |||||||
| Kaltwasser, Warmwasser | R ¾ | ||||||
| Trinkwasserzirkulation | R ¾ | ||||||
| Vorlauf/Rücklauf externer Wärmeerzeuger | --- | G 1 | |||||
| Kondenswasserablauf (Ø) | mm | 20 | |||||
| Schall-Leistungspegel LW im Abluftbetrieb, Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | |||||||
| (Messung in Anlehnung an EN 12102/EN ISO 9614-2, Genauigkeitsklasse 2) | |||||||
| Max. A-Bewerteter Schall-Leistungs-Summenpegel im Aufstellraum | dB(A) | 59 | 59 | 59 | |||
| Schalldruckpegel LW im Abluftbetrieb, Umluftbetrieb und Umluftbetrieb mit Luftaustritt nach außen | |||||||
| (Mit Richtfaktor Q = 2 und Abstand 3 m) | dB(A) | 41 | 43 | 43 | |||
| Schall-Leistungspegel LW im Außenluftbetrieb | |||||||
| (Mit Luftkanal 4 m, Messung in Anlehnung an EN 12102/EN ISO 9614-2, Genauigkeitsklasse 2) Max. A-Bewerteter Schall-Leistungs-Summenpegel im Aufstellraum |
|||||||
| - Innen | dB(A) | 53 | 48 | 48 | |||
| - Außen | dB(A) | 64 | 59 | 59 | |||
| Schalldruckpegel LW im Außenluftbetrieb | |||||||
| (Mit Luftkanal 4 m, mit Richtfaktor Q = 2 und Abstand 3 m) | |||||||
| - Innen | dB(A) | 35 | 30 | 30 | |||
| - Außen | dB(A) | 46 | 39 | 39 | |||
| Abmessungen | |||||||
| Tiefe | mm | 661 | 734 | 734 | |||
| Breite (Ø) | mm | 584 | 634 | 634 | |||
| Höhe | mm | 1559 | 1780 | 1780 | |||
| Kippmaß | mm | 1645 | 1880 | 1880 | |||
| Gewicht | kg | 95 | 145 | 160 | |||
|
1) Zubehör bei Typ T0S-R290, Lieferumfang bei Typ T0E-R290 Hinweis zur Dauerleistung Heizwendel: Bei der Planung mit der angegebenen oder ermittelten Dauerleistung die entsprechende Umwälzpumpe einplanen. |
WICHTIG
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
