Gas-Kompaktgerät mit Brennwerttechnik

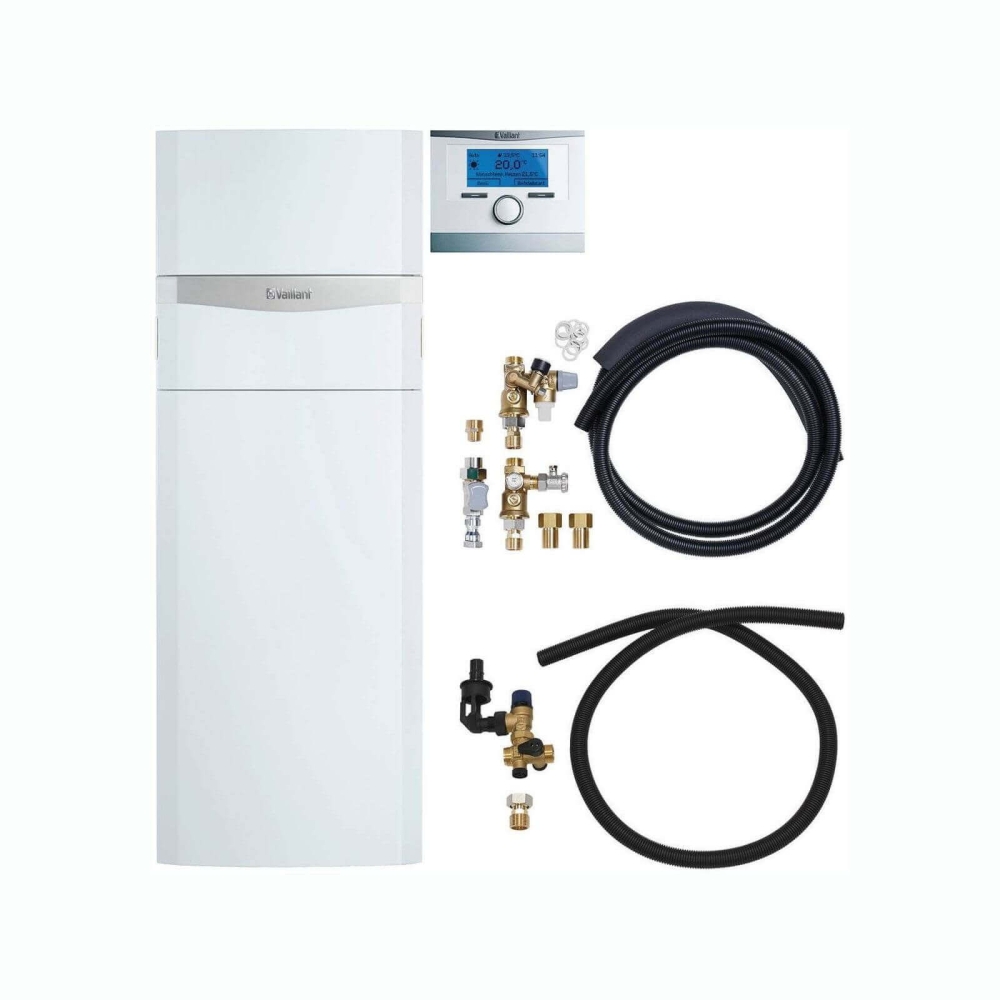

Vaillant Paket 1.360/5 ecoCOMPACT VCC 206/4-5 150 E, VRC 700/6
Lieferumfang
- 1 × 0010015604 - ecoCOMPACT VCC 206/4-5 150 Kompaktgerät Brennwert 4-21 kW, E-Gas
- 1 × 0020042427 - Sicherheitsgruppe für Kaltwasseranschluss, bis 10 bar 200l
- 1 × 0020170491 - Anschlussset bauseitige Inst. für VSC/VCC/VSCS 4-5
- 1 × 0020266797 - Heizungsregler multiMATIC 700/6, eBUS-Schnittstelle
Besonderes Merkmal
- Normnutzungsgrad 98 % (Hs) / 109 % (Hi)
- Modulation bis zu 1:5
- Multi-Sensorik-System und Komfortsicherungsprogramm
- Aqua-Power-Plus für bis zu 20 % mehr Warmwasserleistung
- Aqua-Kondens-System, Speicherladeregelung mit Brennwertnutzung
- WW-Rohrwendelspeicher bis NL 2,7
- SplitMountingConcept zur leichten Einbringung in zwei Teilen
- Kompakte Geräte-Abmessungen
- Einsetzbar in der Mehrfachbelegung mit bis zu 10 Geräten
Produktausstattung
- Hocheffizienz-Pumpen für Heizung und Speicherladung
- Wasserdrucksensor, Volumenstromsensor, Vorrang-Umschaltventil, Sicherheitsventil 1/2" und 15 Liter ADG
- Integral-Kondensations-Wärmetauscher aus Edelstahl
- Sekundärwärmetauscher aus Edelstahl
- Integrierter WW-Rohrwendelspeicher (150 l) mit Magnesium Schutzanode
- Speicherregelung integriert
- DIA-System mit Klartextdisplay, beleuchtet
- Kondensatsiphon mit Auslaufschlauch
| Technische Daten | Einheit | VCC 206/4-5 150 | VCC 266/4-5 150 |
| Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max) | kW | 4,2 - 21,6 | 5,7 - 27 |
| Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max) | kW | 3,8 - 20 | 5,2 - 25 |
| Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL (Max) | kW | 24 | 30 |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL | % | 108 | |
| Wärmebelastung bei Warmwasserbetrieb Erdgas E,Erdgas LL (Max) | 24 | 30 | |
| Speicher-Gesamtinhalt | l | 141 | |
| WW-Ausgangsleistung | l/10min | 212 | 225 |
| Leistungskennzahl NL | 2.4 | 2.7 | |
| Elektr. Leistungsaufnahme bei 30 % | W | 35 | |
| Elektr. Leistungsaufnahme im standby | W | 2 | |
| Elektr. Leistungsaufnahme (Max) | W | 70 | 80 |
| Beinhaltete Bauteile bei elektr. Leistung | Pumpe | ||
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,62 | 0,47 |
| Bereitschaftswärmeverlust Speicher | kWh/24h | 1,83 | |
| Temperatur Warmwasser (Min - Max) | °C | 35 - 65 | |
| Max Betriebsdruck heizungsseitig | bar | 3 | |
| Max Betriebsdruck warmwasserseitig | bar | 10 | |
| Max Vorlauftemperatur | °C | 85 | |
| Anschlusswert bei Erdgas E 1) 2) | m³/h | 2,5 | 3 |
| Anschlusswert bei Erdgas LL 1) 2) | m³/h | 3 | 3,5 |
| Anschlusswert bei Flüssiggas 1) 2) | kg/h | 1,8 | 2,22 |
| Kondenswassermenge bei 40/30°C | l/h | 2 | 2,6 |
| Pumpen-Volumenstrom bei 20K, (Restförderhöhe) | l/h (mbar) | 600 (250) | 860 (250) |
| Ausdehnungsgefäßinhalt | l | 15 | |
| Vordruck | bar | 0,75 | |
| Spannung | 230V/50Hz | ||
| Produktmaß (Höhe / Breite / Tiefe) | mm | 1.640 / 599 / 693 | |
| Gewicht Produkt | kg | 141 | |
| Anschluss Heizung (VL und RL) | G 3/4 | ||
| Anschluss Luft,Abgas | Ø 60/100 | ||
| Anschluss Kaltwasser,Warmwasser | G 3/4 | ||
| Anschluss Gas | G 3/4 | ||
| Anschluss Zirkulation | G 3/4 | ||
| Kategorie | II2ELL3P | ||
| CE | CE-1312CO5870 | CE-1312CO5871 | |
| 1) Bezogen auf 15°C und 1013 mbar 2) Dieser Wert dient zur Dimensionierung der Anschlussleitung | |||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
