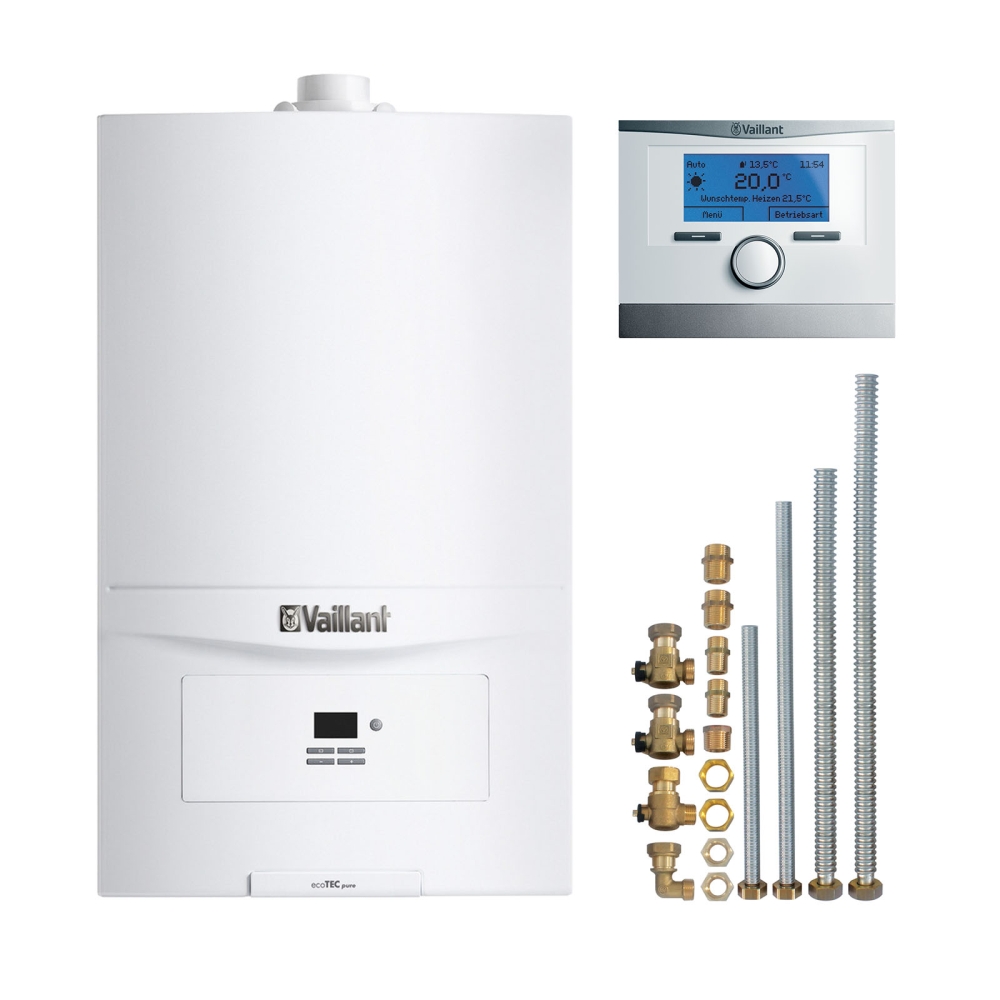

Vaillant Paket 1.623 ecoTEC pure VCW 206/7-2, VRC 700, Anschluss-Zubehör
Vaillant Bestell-Nr.: 0010029589
Paketinhalt
- 1 × 0010030695 – ecoTEC pure VCW 206/7-2
- 1 × 0020266797 – multiMATIC VRC 700/6
- 1 × 0010030694 – Anschluss-Zubehör ecoTEC pure VCW
Therme
ecoTEC pure VCW 206/7-2
Vaillant Bestell-Nr.: 0010030695
7,0 - 20,1 kW bei 50/30°C Erdgas E (Min - Max)
6,4 - 18,5 kW bei 80/60°C Erdgas E (Min - Max)
Der wandhängende ecoTEC pure ist das neue Einstiegsgerät der bewährten ecoTEC Gas-Brennwertgeräte. Er ist besonders geeignet für die wirtschaftliche Modernisierung von Mehrfamilienhäusern – und das ohne Abstriche bei Effizienz und Zuverlässigkeit zu machen. Das macht sich vor allem beim Einsatz auf der Etage in größeren Mietobjekten bezahlt. Der ecoTEC pure VCW (19 kW Leistung) kann (mit optional erhältlichem Gas-Umstellsatz) mit allen Gasarten betrieben werden. Er hat einen pneumatischen Gas-Luftverbund und eine Modulation von 1:3.
Durch sein cleveres Gerätedesign kommt der ecoTEC pure ohne Frontklappe aus. Die Bedienung erfolgt über das einfache Symboldisplay mit integriertem Diagnosesystem und digitaler Temperaturanzeige. Dank eBUS-Schnittstelle kann der ecoTEC pure an unsere bekannten raum- und witterungsgeführten Regler angeschlossen und somit in bestehende Anlagen eingebunden werden.
Produktausstattung
- Hocheffizienz-Pumpe
- Wasserdrucksensor, Volumenstromsensor und Manometer, 8 Liter ADG, SI-Ventil ½″
- Integral-Kondensations-Wärmetauscher aus Edelstahl
- eBUS-Schnittstelle
Die Therme ist für Erdgas E verwendbar. Eine Umstellung auf Erdgas LL ist nur per zusätzlichem Gas-Umstellsatz (nicht im Angebot enthalten) möglich.
mögliches Zubehör
- Regler Vaillant calorMATIC VRT 350 (raumtemperaturgeführt) oder multiMatic VRC 700 (witterungsgeführt)
- Vaillant Anschluss-Zubehör-Set ecoTEC pure VCW
- original Vaillant Abgassystem Schachteinbau oder Dachdurchführung
Regelung
witterungsgeführter Raumregler multiMATIC VRC 700/6
Vaillant Bestell-Nr.: 0020266797
Der witterungsgeführte Systemregler multiMATIC 700 ist die zentrale Steuereinheit für alle eBUS-fähigen Vaillant Systemkomponenten: Er sichert Ihren Kunden höchsten Wohnkomfort bei niedrigsten Kosten – Einstufung nach ErP-Klasse VI bzw. VIII bei drei Heizkreisen und zwei zusätzlichen Fernbediengeräten VR 91 oder in Kombination mit der Einzelraumregelung ambiSENSE.
Produktausstattung
- adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenprogramm
- extra breites, beleuchtetes Klarschriftdisplay
- Zeitprogramm für Heizkreise, Speicherladekreis und Zirkulationskreis
- Ferienprogramm
- Lüftungsfunktion
- Partyfunktion
- einmalige Speicherladung außerhalb der Zeitprogrammierung
- Thermische-Desinfektion
- Estrichtrocknungsfunktion
- EEBus Ready (Internetmodul VR 920 oder VR 921 nötig)
Anschlüsse
Vaillant Anschluss-Zubehör-Set ecoTEC pure VCW, Neu- und Altinstallation
Vaillant Bestell-Nr.: 0010030694
bestehend aus:
- 2 × Wartungshähne ¾″ VL / RL
- 1 × Wartungshahn ¾″ × ½″ KW
- 1 × Anschlusswinkel ¾″ × ½″ WW für die Montage unter dem Gerät
- 2 × Edelstahlwellrohre ¾″ kürzbar
- 2 × Edelstahlwellrohre ½″ kürzbar
- 2 × Doppelnippel ¾″
- 2 × Doppelnippel ½″
- Kleinmaterial
Technische Daten – Tabellen
Technische Daten (Therme)
| Gas-Kompaktgeräte mit Brennwerttechnik | Einheit | ecoTEC pure VCW 206/7-2 |
|---|---|---|
| Bestell-Nr. | 0010030695 (Erdgas E / für LL wird ein zusätzlicher Umstellsatz benötigt) | |
| Paket Bestell-Nr. | 0010029589 | |

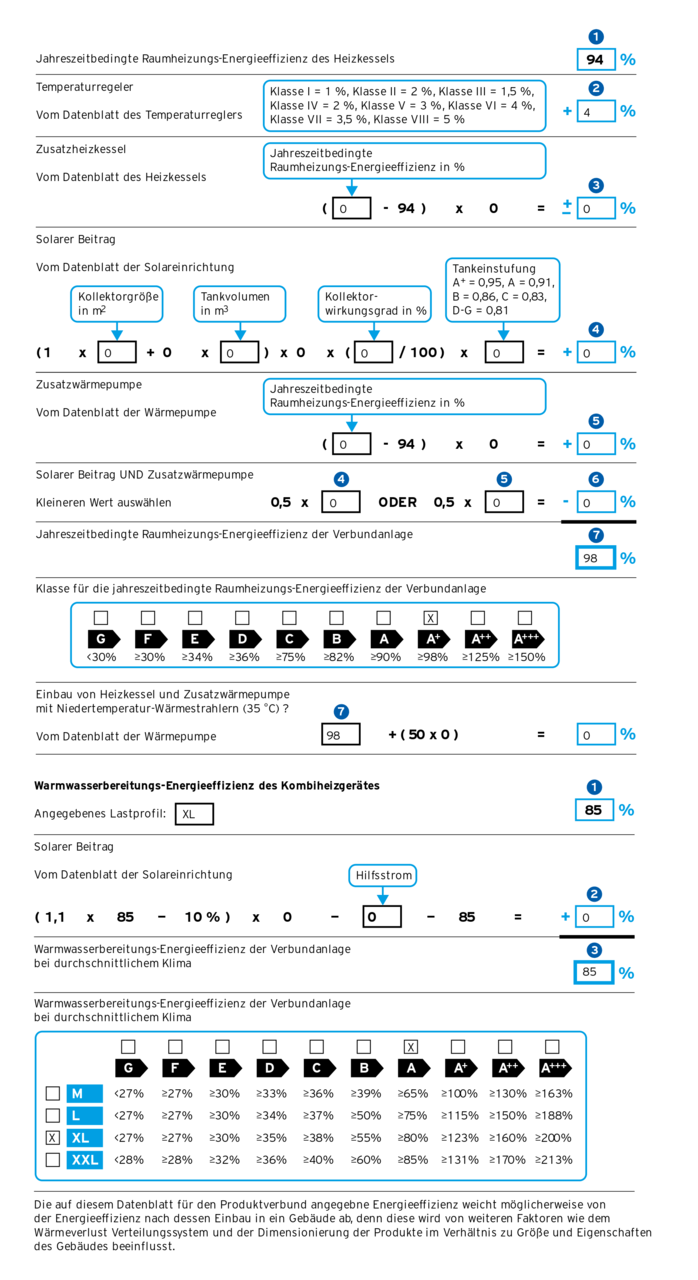

| Energieeffizienzklasse | ||
| Energieeffizienzklasse Raumheizung |  |
 |
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
| Grunddaten | ||
| Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min - Max) | kW | 7,0 - 20,1 |
| Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min - Max) | kW | 6,4 - 18,5 |
| Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max) | kW | 24,3 |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E, Erdgas LL | % | 109 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL | % | 99,5 |
| Warmwasser-Dauerleistung ∆t 30K | l/min | 8 |
| Elektr. Leistungsaufnahme bei 30 % | W | 59 |
| Elektr. Leistungsaufnahme im Standby | W | 1,6 |
| Elektr. Leistungsaufnahme (Max) | W | 74 |
| Beinhaltete Bauteile bei elektr. Leistung | Pumpe | |
| Inhalt heizungsseitig | l | 6,9 |
| Max Betriebsdruck heizungsseitig | bar | 3 |
| Max Betriebsdruck warmwasserseitig | bar | 10 |
| Max Vorlauftemperatur | °C | 85 |
| Temperatur Warmwasser (Min - Max) | °C | 35 - 60 |
| Temperatur Heizung (Max) | °C | 85 |
| Druck Kaltwasser (Min) | bar | 0,3 |
| Anschlusswert bei Erdgas E, Erdgas LL 1) 2) | m³/h | 2,6 |
| Anschlusswert bei Flüssiggas 1) 2) | kg/h | 1,9 |
| Kondenswassermenge bei 50/30°C | l/h | 2,2 |
| Pumpen-Volumenstrom bei 20K (Restförderhöhe) | l/h (mbar) | 797 (250) |
| Ausdehnungsgefäßinhalt | l | 8 |
| Vordruck | bar | 0,75 |
| Abmessungen | ||
| Höhe | mm | 720 |
| Breite | mm | 440 |
| Tiefe | mm | 337 |
| Gewicht | kg | 30,8 |
| Anschluss Heizung (VL und RL) | G ¾″ | |
| Anschluss Kaltwasser, Warmwasser | G ¾″ | |
| Anschluss Gas | G ½″ | |
| Anschluss Luft, Abgas | Ø 60/100 | |
| Spannungsversorgung | 230V/50Hz | |
| Kategorie | II2ELL3P | |
| CE | CE-0063CR3775 | |
|
1) Bezogen auf 15°C und 1013 mbar 2) Dieser Wert dient zur Dimensionierung der Gas-Anschlussleitung (nach TRGI) |
||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
