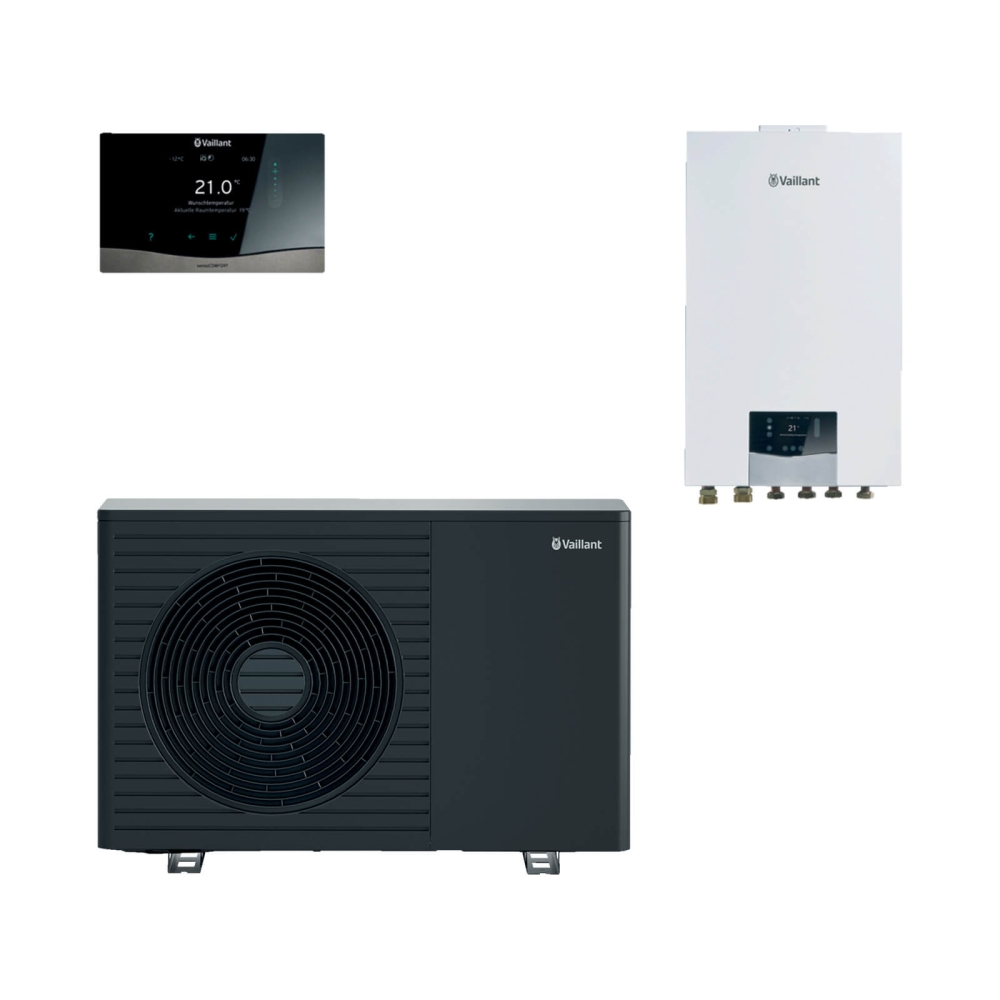

Vaillant Wärmepumpen-Paket 4.1100 – aroTHERM pro VWL 55/7.1 A 230V mit Hydraulikstation VWZ MEH 97/7
Vaillant Bestell-Nr.: 8000050537
Paketinhalt
- 1 × 8000022160 aroTHERM pro VWL 55/7.1 A 230V
- 1 × 8000024572 Hydraulikstation VWZ MEH 97/7
- 1 × 0010045478 sensoCOMFORT VRC 720/3
- 1 × 0010038385 Anschlussstutzen Serviceventile G1 (IG) auf Kupferrohr
- 1 × 0010039178 Anschlussstutzen G1 (AG)
- 1 × 0020212636 Anschlussset Hydraulikstation
- 1 × 0010042662 Isolierung für Serviceventile
Wärmepumpe
aroTHERM pro VWL 55/7.1 A 230V
Vaillant Bestell-Nr.: 8000022179
Die Vaillant aroTHERM pro 7.1 Luft/Wasser-Wärmepumpe ist für freistehende Häuser konzipiert und eignet sich sowohl für den Neubau als auch für die Modernisierung mit Heizkörpern. Ihr modulierender Kompressor mit Invertertechnologie passt den Betrieb an den jeweiligen Bedarf an. Das integrierte R290 Sicherheitskonzept unterstützt eine hohe Betriebssicherheit. Gleichzeitig ermöglicht die Flexible Space Funktion einen optimierten Sicherheitsbereich und schafft dadurch mehr Freiheit bei der Platzierung. Das geringe Gewicht erleichtert die Installation. Ergänzt wird die kompakte Bauweise durch ein zeitloses, elegantes Design, das sich unaufdringlich in unterschiedliche Gebäudekonzepte integrieren lässt.
Für einen komfortablen Betrieb verfügt die Vaillant aroTHERM pro 7.1 über eine integrierte Kühlfunktion, die an heißen Sommertagen für angenehme Temperaturen sorgen kann (z.B. über die Fußbodenheizung). Ein drehzahlgeregelter EC Axialventilator reduziert Geräuschentwicklung und Vibrationen. Zusätzlich ist eine drehzahlgeregelte Hocheffizienzpumpe direkt integriert. In der Kondensatwanne befindet sich außerdem eine elektrische Begleitheizung. Als Kältemittel kommt R290 zum Einsatz. Die aufeinander abgestimmten Komponenten verbinden Heizbetrieb und Kühlfunktion in einem kompakten System und machen die Wärmepumpe zu einer vielseitigen Lösung für unterschiedliche Anforderungen in freistehenden Wohngebäuden.
Die Steuerung der Vaillant aroTHERM pro 7.1 erfolgt bequem über die myVAILLANT App. Dadurch lässt sich die Wärmepumpe komfortabel bedienen. Ihre Konstruktion ist auf einen langlebigen Betrieb ausgelegt und verbindet hochwertige Komponenten mit einer kompakten Ausführung. Der minimale Schutzbereich unterstützt eine flexible Wahl des Aufstellorts und erweitert die Platzierungsmöglichkeiten rund um das Gebäude. Damit vereint die Luft/Wasser-Wärmepumpe wichtige Funktionen für Heizen und Kühlen mit einer unkomplizierten Installation. Besonders bei Neubauten und Modernisierungen mit Heizkörpern bietet die aroTHERM pro 7.1 eine auf diese Einsatzbereiche abgestimmte Lösung mit moderner Regelungstechnik und durchdachtem Sicherheitskonzept.
Produktausstattung der Wärmepumpe
- Modulierender Kompressor mit Invertertechnologie
- Integriertes R290-Sicherheitskonzept für maximale Betriebssicherheit
- Flexible Space Funktion für eine optimierte Sicherheitszone
- Mit integrierter elektrischer Begleitheizung in der Kondensatwanne
- Integrierte Kühlfunktion
- Geringe Geräuschentwicklung und Vibrationen dank drehzahlgeregeltem EC-Axialventilator
- Integrierte drehzahlgeregelte Hocheffizienzpumpe
Besondere Merkmale der Wärmepumpe
- Die neue Kompaktklasse für freistehende Häuser
- Maximale Platzierungsfreiheit durch minimalen Schutzbereich
- Perfekt für den Neubau und die Modernisierung mit Heizkörpern geeignet
- Einfache Installation dank geringem Gewicht
- Zeitloses und elegantes Design
- Natürliches Kältemittel R290
- Bequeme Steuerung mit der myVAILLANT App
- Hervorragende Qualität sorgt für langlebigen Betrieb
- Komfortable Kühlung an heißen Sommertagen
Lieferumfang der Wärmepumpe
- 1 × aroTHERM pro
- 1 × Installationsanleitung und weitere Dokumente
Hydraulikstation
VWZ MEH 97/7
Vaillant Bestell-Nr.: 8000024572
Die Vaillant Hydraulikstation VWZ MEH 97/7 ist vormontiert und erleichtert dadurch eine schnelle, saubere und zeitsparende Installation. Sie unterstützt die Wärmepumpe im Warmwasserbetrieb und sorgt so für einen effizienten Betrieb der Anlage. Das integrierte 10-Liter-Ausdehnungsgefäß übernimmt den Druckausgleich zuverlässig, während der 8,5 kW Heizstab bei Bedarf zusätzliche Heizleistung bereitstellt. Ein Umschaltventil ermöglicht den nahtlosen Wechsel zwischen Heizbetrieb und Warmwasserbereitung. Damit eignet sich die Hydraulikstation besonders für Anlagen, bei denen eine kompakte, gut vorbereitete Systemlösung gefragt ist.
Auch bei der Einbindung in unterschiedliche bauseitige Warmwasserspeicher zeigt sich die Vaillant VWZ MEH 97/7 flexibel. Für den Kühlbetrieb ist sie geeignet, sofern das Heizsystem bauseitig entsprechend vorbereitet wird. Mit dem im Lieferumfang enthaltenen VR 940 wird die Konnektivität der Anlage verbessert, sodass Steuerung und Vernetzung komfortabel möglich sind. Das moderne Metallgehäuse vermittelt Qualität und fügt sich optisch sauber in den Technikraum ein. Zusätzlich unterstützt das intuitive HMI-Display mit verbesserter Menüstruktur eine einfache Bedienung der Wärmepumpe.
Produktausstattung der Hydraulikstation
- Vormontierte Hydraulikstation für eine schnelle und problemlose Installation
- Unterstützung der Wärmepumpe im Warmwasserbetrieb für maximale Effizienz
- Integriertes 10-Liter-Ausdehnungsgefäß für zuverlässigen Druckausgleich
- 8,5 kW Heizstab für zusätzliche Heizleistung bei Bedarf
- Optimierte Konnektivität mit dem im Lieferumfang enthaltenen VR 940 für bequeme Steuerung und Vernetzung der Systeme
- Umschaltventil für nahtlosen Wechsel zwischen Heiz- und Warmwasserbetrieb
- Geeignet für den Kühlbetrieb, erfordert bauseitige Vorbereitung des Heizsystems
Besondere Merkmale der Hydraulikstation
- Schnelle Installation: Die vormontierte Hydraulikstation ermöglicht eine mühelose und zeitsparende Installation
- Flexible Speicherintegration: Die VWZ MEH Hydraulikstation ist ideal für die Kombination mit verschiedenen bauseitigen Warmwasserspeichern geeignet
- Modernes Design: Das elegante Metallgehäuse der Hydraulikstation setzt ein Zeichen für Qualität
- Intuitives Wärmepumpendisplay: Das neue HMI-Display bietet eine verbesserte Menüstruktur
- Optimierte Konnektivität: Mit dem im Lieferumfang enthaltenen VR 940 sind Sie bestens vernetzt und können Ihre Systeme bequem steuern
Lieferumfang der Hydraulikstation
- 1 × Hydraulikstation VWZ MEH 97/7
- 1 × Gerätemontagehalterung
- 1 × Beiliegende Dokumentation
- 1 × Beutel mit Installationsmaterial
- 2 × Füll-/Entleerungshähne
- 1 × Temperatursensor (Zylinder)
- 1 × VR 940 Internet-Gateway
Regelung
sensoCOMFORT VRC 720/3
Vaillant Bestell-Nr.: 0010045478
Produktausstattung der Regelung
- Adaptive Heizkurve
- Raumaufschaltung zur Vorlauftemperaturanpassung
- Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
- Abwesenheitsfunktion
- Lüftungsfunktion
- Thermische Desinfektion
- Legionellenschutzfunktion für bivalente Solarspeicher
- Flexible Estrichtrocknungsfunktion
- Solarertrags-, Umweltertrags- und Stromverbrauchsanzeige
- EEBUS Ready (Internetmodul nötig)
- Touch-Bedienelemente
Besondere Merkmale der Regelung
- Witterungsgeführter eBUS-Regler mit TFT-Grafikdisplay
- Komfortable myVaillant App Steuerung für Android und iOS (Internetmodul nötig)
- Digitale Anlagenbetreuung myVaillant Pro (Internetmodul nötig)
- Schnelle Inbetriebnahme und Systemkonfiguration durch geführte Fragenstellungen im neuen Installationsassistenten
- Ohne Zusatzmodule einsetzbar zur Warmwasserbereitung (Speicherladung) und einem ungeregelten Heizkreis
- Modular erweiterbar durch VR 71 und VR 70
- Feuchtefühlerregelung zum Feuchteschutz im Kühlbetrieb
- Integrierte Ansteuerung von Vaillant Lüftungsgeräten recoVAIR
- Integrierte Ansteuerung von Hybridsystemen
- Kaskadenschaltung von bis zu 7 konventionellen (Gas/Öl) eBUS-Wärmeerzeugern gleicher Art und gleicher Leistung
- Kaskadenschaltung von bis zu 7 Wärmepumpen (flexoTHERM oder aroTHERM) gleicher Art und gleicher Leistung. Zusätzlich kann ein Zusatzheizgerät (eBUS-Heizgerät) eingebunden werden.
Lieferumfang der Regelung
- 1 × sensoCOMFORT 720/3
- 1 × Wandaufbausockel
- 1 × Außenfühler
- 1 × Befestigungsmaterial
- 1 × Kurzbetriebsanleitung
- 1 × Betriebs- und Installationsanleitung
Hinweise: Nur Wandaufbau möglich. Für Fußbodenheizung ist zusätzlich ein VRC 9642 Anlegethermostat für den Fußbodenheizkreis erforderlich.
Zubehör
Anschlussstutzen Serviceventile G1 (IG)
Vaillant Bestell-Nr.: 0010038385
- G1 (IG) auf Kupferrohr 28 mm
- Flachdichtender Anschlussstutzen zur weiteren Verrohrung
- 2 Stück
Anschlussstutzen G1 (AG)
Vaillant Bestell-Nr.: 0010039178
- G1 (AG) auf Kupferrohr 28 mm
- Flachdichtender Anschlussstutzen zur weiteren Verrohrung
- 2 Stück
Anschlussset Hydraulikstation
Vaillant Bestell-Nr.: 0020212636
- von 1 1/4" auf 28mm
- Für den Anschluss des Wärmepumpenkreis
- Verwendbar für VWZ MEH 97/7
Isolierung für Serviceventile
Vaillant Bestell-Nr.: 0010042662
- Isolierschalen zur Verkürzung der Installationszeit
- Heiz- und kühlfest mit perfekter Passform
- Kann bei niedrigen Deckenhöhen eingesetzt werden
- 50% Dämmstoffdicke
Technische Daten (Tabellen)
Technische Daten der Wärmepumpe
| aroTHERM pro | Einheit | VWL 55/7.1 A 230V | VWL 75/7.1 A 230V | VWL 115/7.1 A 400V |
|---|---|---|---|---|
| Vaillant Bestell-Nr. | 8000022160 | 8000022179 | 8000022197 | |
| Energieeffizienz | ||||
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs bei 35 °C 1) | % | 198 | 192 | 194 |
| Jahreszeitbedingte Raumheizungs-Energieeffizienz ηs bei 55 °C 1) | % | 145 | 142 | 143 |
| Heizleistung am Teillastpunkt "A" (Tj = -7 °C) und W35 | kW | 4,5 | 5,4 | 10,3 |
| Heizleistung am Teillastpunkt "A" (Tj = -7 °C) und W55 | kW | 4,1 | 5,5 | 9,7 |
| Leistung und Wirkungsgrad | ||||
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A-7/W35 2) |
kW / kW / - | 4,84 / 1,70 / 2,91 | 6,37 / 2,39 / 2,66 | 11,12 / 4,36 / 2,55 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A2/W35 2) |
kW / kW / - | 2,36 / 0,56 / 4,21 | 3,50 / 0,84 / 4,15 | 6,50 / 1,56 / 4,17 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W35 bei ΔT=5 K 2) |
kW / kW / - | 3,36 / 0,68 / 4,93 | 4,48 / 0,92 / 4,83 | 7,53 / 1,49 / 5,03 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W45 bei ΔT=5 K 2) |
kW / kW / - | 4,26 / 1,12 / 3,80 | 6,98 / 2,00 / 3,50 | 6,97 / 1,92 / 3,63 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A-7/W55 2) (bei maximaler Wärmeleistung) |
kW / kW / - | 4,78 / 2,23 / 2,14 | 6,11 / 2,93 / 2,08 | 9,45 / 4,35 / 2,17 |
| Heizleistung / Leistungsaufnahme / Leistungszahl (COP) für A7/W55 bei ΔT=8 K 2) |
kW / kW / - | 6,35 / 2,12 / 2,99 | 6,67 / 2,27 / 2,92 | 8,49 / 2,73 / 3,10 |
| Kühlleistung / Leistungsaufnahme / EER für A35/W18 bei ΔT=5 K 2) |
kW / kW / - | 5,61 / 1,29 / 4,35 | 7,16 / 1,66 / 4,32 | 12,95 / 3,24 / 4,00 |
| SCOP (niedrige Temperatur) | 5,01 | 4,87 | 4,93 | |
| SCOP (mittlere Temperatur) | 3,70 | 3,62 | 3,66 | |
| SEER 3) | 5,85 | 7,14 | 6,53 | |
| Elektrischer Anschluss | ||||
| Elektrische Leistungsaufnahme (max) | W | 3,2 | 3,5 | 5,7 |
| Elektrische Leistungsaufnahme (Standby-Betrieb) | W | 8,8 | 8,8 | 8,8 |
| Elektrische Leistungsaufnahme (Standby-Betrieb / mit Flexible Space Funktion) |
W | 13,9 | 13,8 | 20,8 |
| Elektrische Leistungsaufnahme für Heizungspumpe (min - max) | W | 2 - 54 | 3 - 87 | 3 - 87 |
| Elektrische Spannungsversorgung | V (Hz) | 230 (50) | 230 (50) | 400 (50) |
| Schutzart 4) | IPX4 | |||
| Schutzklasse 5) | I | |||
| Kältemittel | ||||
| Kältemittel | R290 | |||
| Kältemittelmenge | kg | 0,50 | 0,60 | 1,05 |
| GWP/Treibhauspotential nach Verordnung (EU) | 0,02 | |||
| CO2-Äquivalent | t | 0,00001 | 0,00001 | 0,00002 |
| Betriebsflüssigkeiten | ||||
| Inhalt Heizkreis | l | 1,66 | 1,78 | 4,31 |
| Hydraulik | ||||
| Pumpenvolumenstrom (min) | l/h | 521 | 522 | 1225 |
| Pumpenvolumenstrom / Restförderhöhe Pumpe (max) | l/h / mbar | 860 / 588 | 1275 / 675 | 2445 / 352 |
| Geräuschemission | ||||
| Schallleistungspegel (außen) (max) | dB(A) | 57,7 | 60,9 | 65,6 |
| Schallleistungspegel bei A-7/W35 (60 % Flüsterbetrieb / außen) | dB(A) | 48,2 | 49,9 | 55,1 |
| Schallleistungspegel bei A7/W55 (ErP / außen) | dB(A) | 49,0 | 49,0 | 54,8 |
| Anschlüsse | ||||
| Anschluss Heizung (Vorlauf, Rücklauf) | G 1 ¼" | |||
| Abmessung | ||||
| Höhe | mm | 750 | 750 | 1103 |
| Breite | mm | 1104 | 1104 | 1169 |
| Tiefe | mm | 454 | 454 | 454 |
| Gewicht (ohne Verpackung) | kg | 84,0 | 90,3 | 136,6 |
| Gewicht (betriebsbereit) | kg | 84,5 | 90,9 | 137,65 |
| Einsatzgrenzen | ||||
| Abstand (Außeneinheit bis zur letzten Inneneinheit) (max) | m | 20 | ||
| Betriebsdruck Heizkreis (max) | bar | 2,5 | ||
| Stromaufnahme (max) | A | 14 | 15 | 10 |
| Vorlauftemperatur (Heizbetrieb) (min - max) | °C | 10 - 70 | ||
|
1) für durchschnittliche Klimaverhältnisse. 2) Nach EN 14511. 3) gem. DIN EN 14825 (Klimazone mittel). 4) EN 60529. 5) EN 60335. |
Technische Daten der Hydraulikstation
| Hydraulikstation | Einheit | VWZ MEH 97/7 |
|---|---|---|
| Vaillant Bestell-Nr. | 8000024572 | |
| Elektrischer Anschluss | ||
| Elektrische Leistungsaufnahme (230 V) (max) | kW | 5,4 |
| Elektrische Leistungsaufnahme (400 V) (max) | kW | 8,55 |
| Elektrische Spannungsversorgung | V | 230 (50 Hz), 400 (50 Hz) |
| Schutzart 1) | IP10B | |
| Schutzklasse 2) | II | |
| Hydraulik | ||
| Volumen Ausdehnungsgefäß | l | 10 |
| Vordruck-Ausdehnungsgefäß | bar | 0,7 |
| Anschlüsse | ||
| Anschluss Heizung (Vorlauf, Rücklauf) | 1" | |
| Anschluss Wärmequelle | G 1 ¼" | |
| Anschluss Warmwasserspeicher, Vorlauf | 1" | |
| Anschluss Warmwasserspeicher, Rücklauf | 1" | |
| Abmessung | ||
| Höhe | mm | 777 |
| Breite | mm | 440 |
| Tiefe | mm | 384 |
| Gewicht (Nettogewicht) | kg | 32,0 |
| Gewicht (betriebsbereit) | kg | 35,5 |
| Einsatzgrenzen | ||
| Stromaufnahme Bemessungsstrom (230 V) (max) | A | 25 |
| Stromaufnahme Bemessungsstrom (400 V) (max) | A | 14 |
|
1) EN 60529. 2) EN 60335. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
