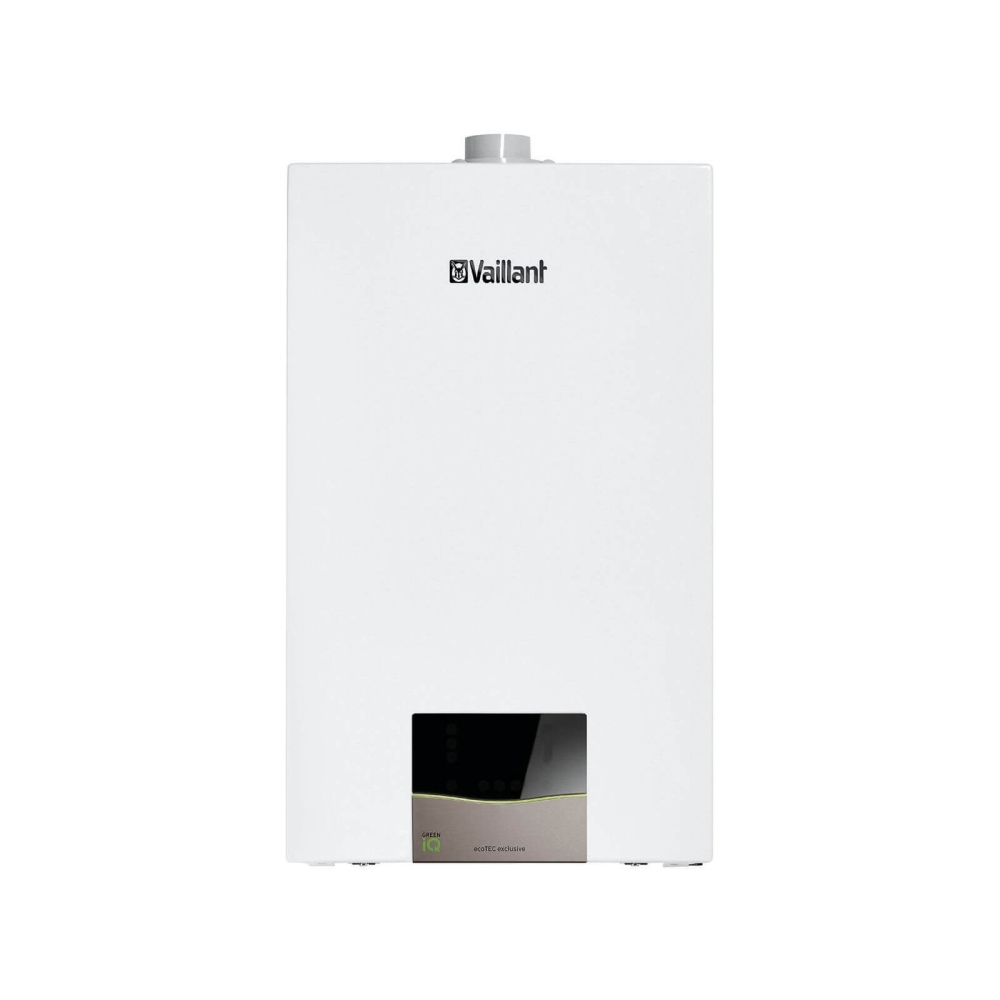

Vaillant ecoTEC exclusive VC 20 CS/1-7 E/LL/P

Vaillant ecoTEC exclusive VC 20 CS/1-7 E/LL/P

Artikelnummer: 0010039093-VC20CS
EAN: 4024074904244
Kategorie: Gasheizung

Regelung
Anschlüsse
Abgassystem
Speicherfühler

3.322,20 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar

Dieser Artikel hat Variationen. Wählen Sie bitte die gewünschte Variation aus.

Vaillant ecoTEC exclusive VC 20 CS/1-7

Therme

ecoTEC exclusive VC 20 CS/1-7

Vaillant Bestell-Nr.: 0010039093

(Vorgängermodell Bestell-Nr.: 0010022001)

2,8 - 21,0 kW bei 50/30°C Erdgas E, Erdgas LL (Min - Max)

2,5 - 19,7 kW bei 80/60°C Erdgas E, Erdgas LL (Min - Max)

24,0 kW bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max)

Mit hochwertigem Design und modernster Technik fit für die Zukunft

Der ecoTEC exclusive bietet Gas-Brennwerttechnik mit vielen smarten Funktionen im modernen Design. Egal ob beim Neubau oder der Modernisierung Ihrer alten Heizung, ist das wandhängende, kompakte Gerät besonders für den Einsatz in Einfamilienhäusern ausgelegt und eine zukunftssichere Investition.

Sie werden die hohe Energieeffizienz des ecoTEC exclusive nicht nur bei den laufenden Kosten bemerken, sondern schon bei der Anschaffung. Seine Stärken liegen im Hybridsystem, also in der Kombination von Gas-Brennwerttechnik mit einer Solaranlage oder mit einer Wärmepumpe.

Optimale Energieausbeute durch intelligente Technologie

Vaillants neu entwickelte Verbrennungsregelung IoniDetect bildet das Herzstück des ecoTEC exclusive. Durch ihre automatische Erkennung unterschiedlicher Gasarten und -qualitäten, optimiert sich das System für eine maximale Energieausbeute selbst. Dadurch sind Sie außerdem bestens für die anstehende Umstellung von L-Gas auf H-Gas bestens vorbereit - zukunftssicher eben.

Produktausstattung

Hocheffizienz-Pumpe
Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, Sicherheitsventil, Quetschverschraubung Gasanschluss
Integral-Kondensations-Wärmetauscher aus Edelstahl
Regelung einer externen Heizkreis-/ Zirkulationspumpe und eines Speicherladekreises integriert
Vorrang-Umschaltventil
Internetmodul sensoNET VR 921 kostenlos bestellbar
Beleuchtetes Grafikdisplay mit Bedienung über Touch-Bedienelemente
Diagnoseschnittstelle integriert

Die Therme ist für Erdgas E und LL verwendbar.

mögliches Zubehör

Regler Vaillant sensoCOMFORT VRC 720 (witterungsgeführt)
Vaillant Anschluss-Zubehör-Set VC, Neu-Installation Auf-/Unterputz
Warmwasserspeicher mit einem Fassungsvermögen von 120l, 150l, 200l oder 300l
original Vaillant Abgassystem Schachteinbau oder Dachdurchführung

→ zu den technischen Daten der Therme

Regelung

witterungsgeführter Raumregler sensoCOMFORT VRC 720

Vaillant Bestell-Nr.: 0020260914

Der Premium-Systemregler sensoCOMFORT VRC 720 mit moderner Touch-Bedienung und hochauflösendem TFT-Grafikdisplay steuert ihre Warmwasserbereitung und bis zu neun Heizkreise. Photovoltaik, Solarthermie und eine kontrollierte Wohnraumlüftung lassen sich einfach in das System ergänzen. Durch sein hochwertiges Design macht er in jedem Umfeld einen guten Eindruck.

Produktausstattung

adaptive Heizkurve
Raumaufschaltung zur Vorlauftemperaturanpassung
Wochenplaner für Heizen, Kühlen, Warmwasser und Zirkulation
Abwesenheitsfunktion
Lüftungsfunktion
Thermische-Desinfektion
Legionellenschutzfunktion für bivalente-Solarspeicher
flexible Estrichtrocknungsfunktion
Solarertragsanzeige, Umweltertrags- und Stromverbrauchsanzeige

raumtemperaturgeführter Raumregler calorMatic VRT 350

Vaillant Bestell-Nr.: 0020124472

Mit dem neuen calorMATIC 350 werden Vaillant Heizgeräte zeit- und raumtemperaturgeführt gesteuert. Das Einstiegsmodell in die eBUS-Regelungstechnik verfügt über ein intuitiv verständliches Bedienkonzept und lässt sich mit den zwei Auswahltasten und dem Drehknopf leicht bedienen. Das beleuchtete Klartext-Display ist auch im Dunkeln leicht ablesbar. Der moderne Regler in zeitlosem Weiß kann im Wohnbereich ganz nach Bedarf installiert werden.

Produktausstattung

Leicht ablesbares, beleuchtetes Klarschriftdisplay
Wochenprogramm
Sommerfunktion
1 Tag außer Haus/zu Hause-Funktion
Partyfunktion
Ferienprogramm
einmalige Speicherladung außerhalb der Zeitprogrammierung

Anschlüsse

Vaillant Anschluss-Zubehör-Set VC, Neu-Installation Auf-/Unterputz

Vaillant Bestell-Nr.: 0020201897

bestehend aus:

heizungsseitige Verrohrung (22 x 1,5 mm), kürzbar
Wartungshähne mit Verschraubungen G¾″
Gashahn R¾″ nach TRGI
Kleinmaterial

Speicherfühler

Speichertemperaturfühler – Vaillant

Vaillant Bestell-Nr.: 306257

für Warmwasserspeicher

Produktmerkmale

Kabellänge 3 m
Fühlerdurchmesser 6 mm
mit Anschlussstecker

Abgassystem

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Schachteinbau (starr)

bestehend aus:

Basis-Anschluss-Set Brennwert

Vaillant Bestell-Nr.: 303920

Konzentrischer Anschluss an Abgasleitung im Schacht für raumluftunabhängige oder raumluftabhängige (zusätzlich Art.-Nr. 303924 erforderlich) Betriebsweise, konzentrische Luft-/ Abgasführung (60/100 mm PP), bestehend aus:

Revisionsbogen 60/100 mm, 87°
Verlängerung 60/100 mm, 0,5 m
Stützbogen mit Auflageschiene
Verbindungsschellen und Rosette

Abgasleitungs-Pack starr (wahlweise 7,5 m / 10 m / 12 m)

Vaillant Bestell-Nr.: 0020063135 / 0020063136

Abgasleitungs-Pack (wahlweise 7,5 m / 10 m / 12 m) DN 80 PP für Brennwerttechnik, bestehend aus:

3 / 4 / 5 × Verlängerungen DN 80 PP, 2 m
1 / 1 / 1 × Verlängerung DN 80 PP, 1 m
1 / 2 / 2 × Verlängerungen DN 80 PP, 0,5 m
7 × Abstandshaltern und Rosette

Schachtabdeckung PP für Abgasleitung DN 80

Vaillant Bestell-Nr.: 303963

Vaillant Abgassystem – senkrechte Luft- / Abgasführung – Dachdurchführung

bestehend aus:

Basis-Anschluss-Set senkrechte Dachdurchführung schwarz oder rot

Vaillant Bestell-Nr.: 0020220656 / 0020220657

für raumluftunabhängige Betriebsweise
konzentrische Luft-/Abgasführung (60/100 mm PP)
einsetzbar durch Flach- und Schrägdach mit einem Neigungswinkel von 25-50°
mit Luftrohrschelle schwarz oder rot und Befestigungsbügel

wahlweise Verlängerung konzentrisch 0,5 m oder 1 m

Vaillant Bestell-Nr.: 303902 / 303903

konzentrisches Verlängerungsrohr Brennwert Luft-/Abgasführung (60/100 mm PP) im Innenbereich
0,5 m oder 1 m

Universalpfanne-Schrägdach (25°- 50°) mit flexibler Bleischürze schwarz oder rot

Vaillant Bestell-Nr.: 0020064750 / 0020064751

für Frankfurter oder ähnliche
durch flexible Bleischürze universell anpassbar
Bleischürze in Pfannenfarbe beschichtet

Technische Daten – Tabellen

Technische Daten (Therme)

Gas-Kompaktgeräte mit Brennwerttechnik – ecoTEC exclusive		VC 15 CS/1-7	VC 20 CS/1-7	VC 25 CS/1-7	VC 30 CS/1-7
Bestell-Nr. – (Erdgas E, Erdgas LL, Flüssiggas)		0010039092	0010039093	0010039094	0010022052
Vorgängermodell Bestell-Nr.		0010022000	0010022001	0010022002	–
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung		–	–	–	–
Grunddaten	Einheit
Heizleistung bei 50/30°C Erdgas E, Erdgas LL (Min - Max)	kW	2,8 - 16,4	2,8 - 21,0	2,8 - 26,4	3,8 - 32,5
Heizleistung bei 80/60°C Erdgas E, Erdgas LL (Min - Max)	kW	2,5 - 14,8	2,5 - 19,7	2,5 - 24,7	3,5 - 30
Heizleistung bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max)	kW	20,0	24,0	27,5	34,8
Heizleistung bei 50/30°C Flüssiggas (Min - Max)	kW	5,4 - 16,4	5,4 - 21,0	5,4 - 26,4	8,4 - 32,5
Heizleistung bei 80/60°C Flüssiggas (Min - Max)	kW	4,8 - 14,8	4,8 - 19,7	4,8 - 24,7	7,8 - 30,0
Wirkungsgrad bei 80/60°C Erdgas E, Erdgas LL	%	97,0	96,8	97,0	97,8
Wirkungsgrad bei Warmwasserbetrieb Erdgas E, Erdgas LL, Flüssiggas	%	98
Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E, Erdgas LL	%	109	110	109	110
Jahreszeitbedingte Raumheizungseeffizienz ηs	%	93	94

Elektr. Leistungsaufnahme (Min)	W	27	32	37	38
Elektr. Leistungsaufnahme bei 30 %	W	28	47	54	58
Elektr. Leistungsaufnahme (Max)	W	81	59	91	80
Elektr. Leistungsaufnahme im Standby	W	2
Beinhaltete Bauteile bei elektr. Leistung		Pumpe
Bereitschaftswärmeverlust bei tK 70°C	%	0,61	0,45	0,36	0,30

Inhalt heizungsseitig	l	2,1			2,6
Max Betriebsdruck heizungsseitig	bar	3
Max Vorlauftemperatur	°C	85

Anschlusswert bei Erdgas E^{1) 2)}	m³/h	2,2	2,6	3,0	3,8
Anschlusswert bei Erdgas LL ^{1) 2)}	m³/h	2,5	3,0	3,5	4,4
Anschlusswert bei Flüssiggas ^{1) 2)}	kg/h	0,8	1,0	1,1	1,3
Kondenswassermenge bei 50/30°C	l/h	1,5	2,0	2,6	3,0
Pumpen-Volumenstrom bei 20K (Restförderhöhe)	l/h (mbar)	638 (200)	849 (200)	1075 (200)	1290 (200)
Ausdehnungsgefäßinhalt	l	10
Vordruck	bar	0,75
Abmessungen
Höhe	mm	720
Breite	mm	440
Tiefe	mm	348
Gewicht	kg	34			39

Anschluss Heizung (VL und RL)		G ¾″
Anschluss Kaltwasser, Warmwasser		G ½″
Anschluss Gas		Ø 20 mm
Anschluss Luft, Abgas		Ø 60/100			Ø 80/125
Spannungsversorgung		230V/50Hz

Gas-Gerätekategorie		I2N, I3P
CE		CE-0063CU3910
¹⁾ Bezogen auf 15°C und 1013 mbar ²⁾ Dieser Wert dient zur Dimensionierung der Gas-Anschlussleitung (nach TRGI)
