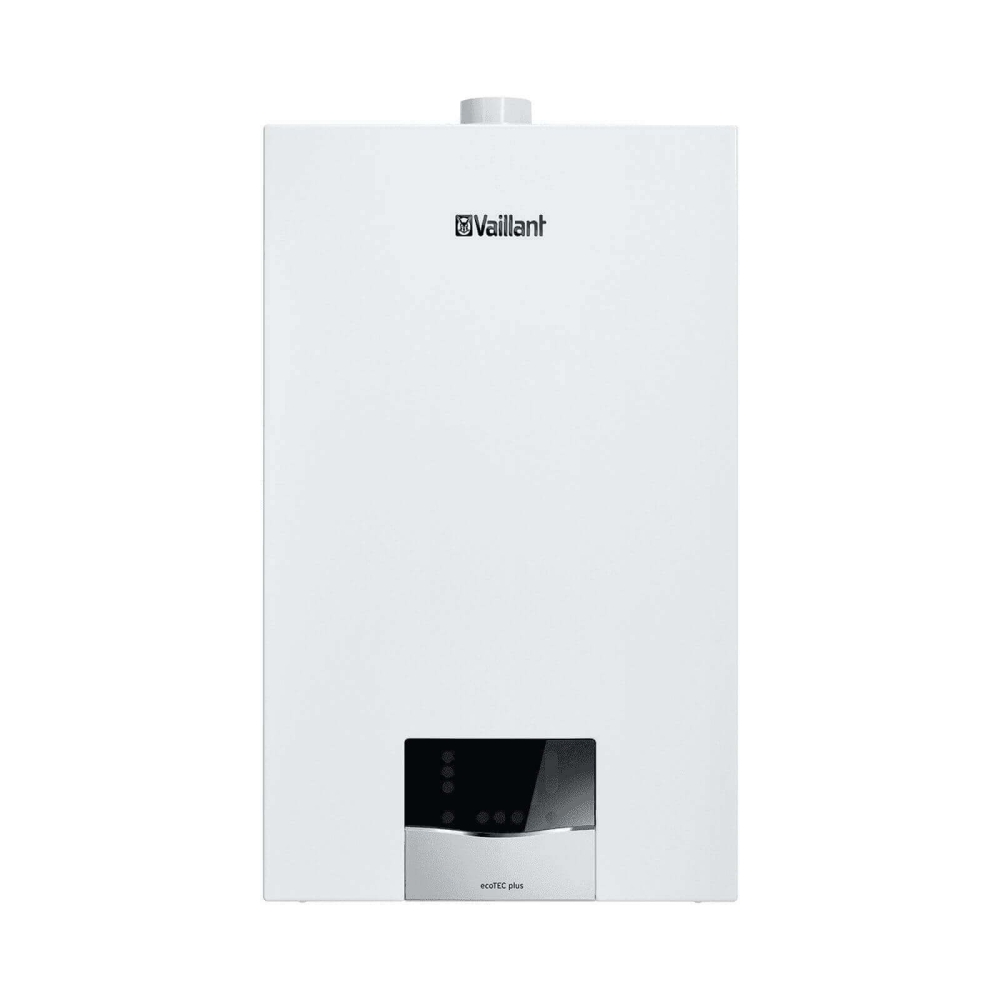

Vaillant ecoTEC plus VCI 25/32 CS/1-5 Gas-Brennwert-Kombitherme
ecoTEC plus VCI 25/32 CS/1-5
Vaillant Bestell-Nr.: 0010025181
3,8 - 27 kW bei 50/30°C Erdgas E, Erdgas LL (Min - Max)
3,5 - 25 kW bei 80/60°C Erdgas E, Erdgas LL (Min - Max)
32 kW bei Warmwasserbetrieb Erdgas E, Erdgas LL (Max)
Der neue ecoTEC plus eignet sich ideal als zentrales Heizsystem im Ein- oder Mehrfamilienhaus mit bis zu sechs Wohneinheiten. Dabei überzeugt er mit hocheffizienter Gas-Brennwerttechnik und modernem Design.
Neue Technik für höchste Effizienz
Mit dem neuen ecoTEC plus treffen Sie eine zukunftssichere Entscheidung: Die selbstadaptierende Verbrennungsregelung IoniDetect erkennt alle Gasarten automatisch und gleicht Qualitätsschwankungen aus. Dadurch wird immer eine optimale Verbrennung sowie eine maximale Energieausbeute erreicht – heute und in Zukunft. Der neue ecoTEC plus ist als Therme für den reinen Heizbetrieb (VC) und auch als Kombigerät mit integrierter Warmwasserbereitung (VCW) oder integriertem Warmwasserspeicher (VCI) erhältlich.
Modernes Design und smarte Konnektivität
Auch optisch war der ecoTEC plus nie besser. Das moderne neue Design überzeugt – genauso wie das einheitliche Bedienkonzept von Gerätedisplay und Reglern für eine schnelle Inbetriebnahme und Einstellung des Geräts. Wir empfehlen zusätzlich das Internetmodul sensoNET, damit Sie den ecoTEC plus komfortabel per App steuern können – und Ihr Installateur myVAILLANT Pro für die einfache und zeitsparende Ferndiagnose und -parametrierung nutzen kann.
Lieferumfang
- 1 × ecoTEC plus VCI 25/32 CS/1-5
- 1 × Schichtladespeicher actoSTOR VIH CL 20 S
- 1 × Gerätehalter
- 1 × Ablaufrohr und Verschraubung für das Sicherheitsventil
- 1 × Kondensatablaufleitung
- 1 × Aufkleber für Flüssiggasumstellung
- 1 × Flexschlauch für Warmwasser-Sicherheitsventil
- 1 × Adapterset für Heizungs-Vor- und Rücklauf sowie Warmwasser-Vor- und Rücklauf
- 1 × Beutel mit Kleinmaterial (Montagesatz)
- 1 × Betriebsanleitung
- 1 × Installations-/Wartungsanleitung
- 1 × Montageanleitung Luft-Abgas-System
- 1 × Montageschablone
- 1 × Garantiekarte
- 1 × Produktdatenblatt, Energieeffizienzlabel, diverse Aufkleber
Produktausstattung
- Hocheffizienz-Pumpe
- Wasserdrucksensor, Volumenstromsensor, Manometer, 10 Liter ADG, 20 Liter Edelstahlspeicher, Hocheffizienz-Schichtladepumpe, TW-SI-Ventil, 1 Liter Trinkwasser ADG, Verbindungsrohre und Speicherfühler
- Integral-Kondensations-Wärmetauscher aus Edelstahl
- Sekundärwärmetauscher aus Edelstahl
- eBUS-Schnittstelle
- Beleuchtetes Grafikdisplay mit Touch-Bedienelementen
- Diagnoseschnittstelle integriert
Technische Daten
| Gas-Wandheizgerät mit Brennwerttechnik – ecoTEC plus | Einheit | VCI 20/26 CS/1-5 | VCI 25/32 CS/1-5 |
|---|---|---|---|
| Bestell-Nr. | 0010025181 | 0010025182 | |
| Energieeffizienzklasse | |||
| Energieeffizienzklasse Raumheizung |  |
 |
|
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
|
| Grunddaten | |||
| Heizleistung bei 50/30°C Erdgas E,Erdgas LL (Min - Max) | kW | 3,4 - 21 | 3,8 - 27 |
| Heizleistung bei 80/60°C Erdgas E,Erdgas LL (Min - Max) | kW | 3 - 19,7 | 3,5 - 25 |
| Heizleistung bei 50/30°C Flüssiggas (Min - Max) | kW | 5,4 - 21 | 8,4 - 27 |
| Heizleistung bei 80/60°C Flüssiggas (Min - Max) | kW | 4,8 - 19,7 | 7,8 - 25 |
| Heizleistung bei Warmwasserbetrieb Erdgas E,Erdgas LL (Max) | kW | 26 | 32 |
| Wirkungsgrad bei Warmwasserbetrieb Erdgas E,Erdgas LL | % | 98 | |
| Wirkungsgrad bei 30 % gem. EN 15502 Erdgas E,Erdgas LL | % | 110 | |
| Jahreszeitbedingte Raumheizungseeffizienz ?s | % | 94 | |
| Speicher-Gesamtinhalt | l | 20 | |
| WW-Ausgangsleistung | l/10min | 150 | 185 |
| Elektr. Leistungsaufnahme bei 30 % | W | 41 | 72 |
| Elektr. Leistungsaufnahme im Heizbetrieb (Max) | W | 55 | 84 |
| Elektr. Leistungsaufnahme im standby | W | 2 | |
| Beinhaltete Bauteile bei elektr. Leistung | Pumpe | ||
| Bereitschaftswärmeverlust bei tK 70°C | % | 0,45 | 0,36 |
| Inhalt heizungsseitig | l | 2,1 | 2,6 |
| Temperatur Vorlauf (Max) | °C | 85 | |
| Max Betriebsdruck heizungsseitig | bar | 3 | |
| Durchflussmengenbegrenzer für Kaltwasser | l/min | 14,8 | 18,5 |
| Anschlusswert bei Erdgas E 1) 2) | m³/h | 2,8 | 3,4 |
| Anschlusswert bei Erdgas LL 1) 2) | m³/h | 3,3 | 4 |
| Anschlusswert bei Flüssiggas 1) 2) | kg/h | 1,1 | 1,3 |
| Kondenswassermenge bei 50/30°C | l/h | 2,04 | 2,55 |
| Pumpen-Volumenstrom bei ?T 20 K (Restförderhöhe) | l/h (mbar) | 849 (200) | 1.075 (200) |
| Ausdehnungsgefäßinhalt | l | 10 | |
| Vordruck | bar | 0,75 | |
| Spannung | 230V/50Hz | ||
| Produktmaß (Höhe / Breite / Tiefe) | mm | 720 / 440 / 546 | |
| Gewicht Produkt | kg | 55 | 60 |
| Anschluss Heizung (VL und RL) | G 3/4 | ||
| Anschluss Kaltwasser,Warmwasser | G 3/4 | ||
| Anschluss Gas | Ø 20 mm | ||
| Anschluss Luft,Abgas | Ø 60/100 | ||
| CE PIN | 0063CU3910 | ||
| Gasgerätekategorie | I2N, I3P | ||
| 1) Dieser Wert dient zur Dimensionierung der Anschlussleitung 2) Bezogen auf 15°C und 1013 mbar | |||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
