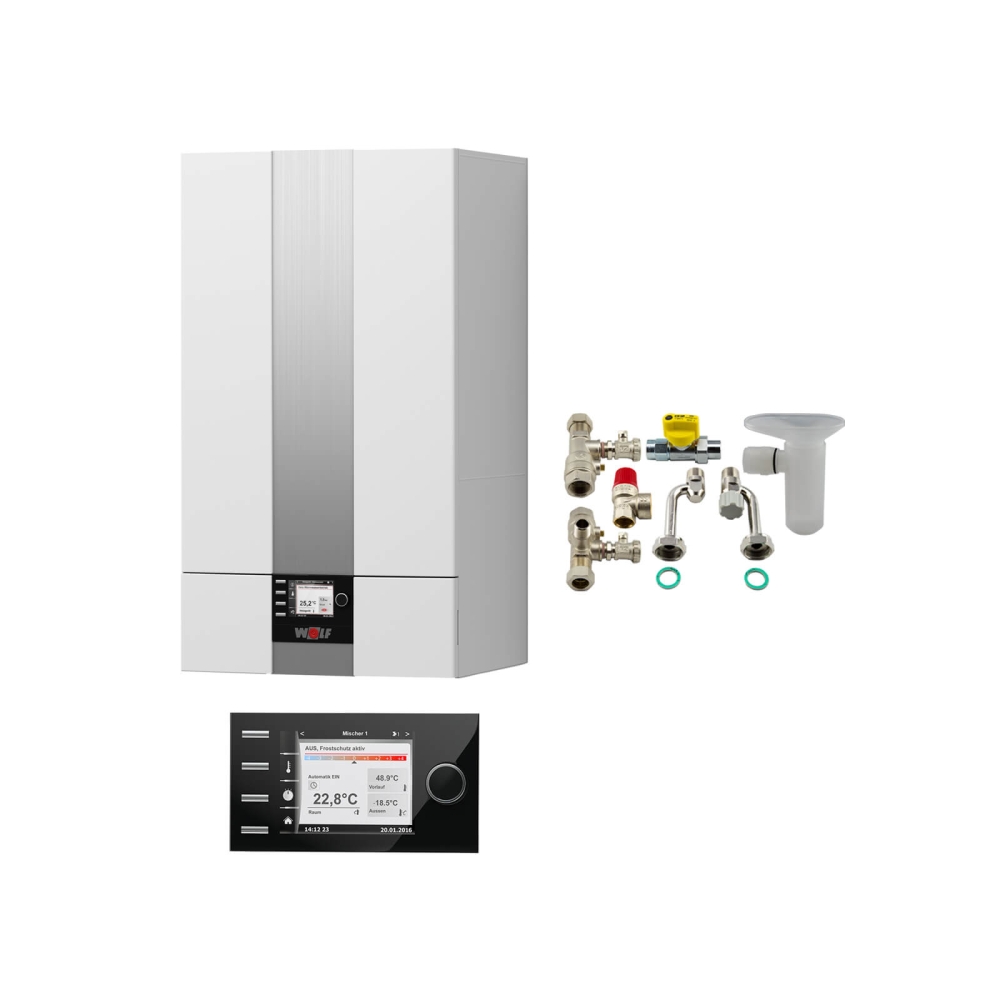

WOLF Gas-Brennwert-Kombitherme CGB-2K-24, 24 kW, BM-2, Aufputz

Artikelnummer: WO8615012W02
EAN: 4045013360631
Kategorie: Gasheizung

Produktdatenblatt

2.748,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Verfügbar
Lieferzeit: 1 - 5 Werktage (DE)

Stück

Beschreibung

WOLF Gas-Brennwert-Kombitherme CGB-2K-24 mit hocheff. Heizkreispumpe

WOLF Artikelnr.: 8615012W02

Paketinhalt

1 × 8615012 Wolf Gasbrennwert-Kombitherme CGB-2K-24 ComfortLine, mit hocheff. Heizkreispumpe
1 × 2745304 Wolf Bedienmodul BM-2 inkl. Außenfühler schwarz, für Regelungssystem WRS
1 × 2072345 Wolf Anschluss-Set Kombithermen AP inkl. KFE-Hahn und therm. Sicherung

Therme

WOLF CGB-2K-24

WOLF Artikelnr.: 8615012

5,6 - 25,8 kW bei 50/30°C (Min - Max)

4,8 - 23,8 kW bei 80/60°C (Min - Max)

Die CGB-2K bietet Ihnen modernste Brennwerttechnolgie für effizientes Heizen und eine integrierte Warmwasserbereitung. Schnell und zuverlässig haben Sie mit der CGB-2K frisches warmes Wasser zum Duschen oder zum Baden. Dank der speziellen Innendämmung arbeitet die CGB-2K äußerst leise. Somit ist sie bestens geeignet für Wohnungen, genauer gesagt für einen Neubau oder bei einer Sanierung.

Produktmerkmale

Gasbrennwertgeräte, Brennkammer geschlossen, für raumluftunabhängigen und raumluftabhängigen Betrieb
Hoher Normnutzungsgrad bis 110% (Hi) / 99% (Hs) für bestmögliche Energieausnutzung
Effiziente Verbrennungstechnologie durch gasadaptive, selbstkalibrierende Verbrennungsregelung mit selbsttätiger Anpassung an die Gasqualität
Vormischbrenner für Erdgas E, LL und Flüssiggas, stufenlos modulierende Wärmeleistung ab 1,8 kW
Serienmäßig mit Ausdehnungsgefäß, modulierender Hocheffizienzpumpe (EEI = 0,20) und 3-Wege-Ventil
Eine Umstellung auf eine andere Gasart erfolgt selbständig durch das Gerät, ohne Umrüstsatz und ohne Umstellung an der Regelung
Automatische CO2-Einstellung durch selbstkalibrierende Verbrennungsluftregelung für extrem niedrige Schadstoffemission
Optimale Brennwertnutzung durch Spreizungsregelung ohne Überströmventil, keine Rücklaufanhebung erforderlich
Schnelle Montage, einfache Bedienung und Wartung mit bequemem Zugang zu allen Bauteilen

Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.

Regelung

Witterungsgeführter Regler Bedienmodul BM2

WOLF Artikelnr.: 2745304

Die intuitive Haustechnik-Steuerung der neuesten Generation.

Das BM2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

Produktmerkmale

Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
SD-Karten-Steckplatz für einfache Software-Updates.
Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
inkl. Außentemperaturfühler

Die Therme kann ohne Regelung nicht in Betrieb genommen werden.

Anschluss

WOLF Anschluss-Set Kombithermen Aufputz

WOLF Artikelnr.: 2072345

bestehend aus:

Gaskugelhahn Durchgangsform mit thermischer Sicherung 1/2"
Durchgangswartungshahn mit KFE-Hahn 3/4"
Durchgangswartungshahn mit KFE-Hahn 3/4" und Anschluss für Sicherheitsventil 1/2"
Anschlussteil Warmwasser 1/2"
Anschlussteil Kaltwasser mit Absperrhahn 1/2"
Sicherheitsventil 3bar
Ablauftrichter

Technische Daten – Tabellen

Technische Daten (Therme)

Gas-Brennwert-Kombitherme		CGB-2K-20	CGB-2K-24
WOLF Artikelnr.		8615011	8615012
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung
Jahreszeitenbedingte Raumheizungs-Energieeffizienz	%	93
Grunddaten
Nennwärmeleistung bei 80/60°C	kW	18,9/22,2 ¹⁾	23,8/27,1 ¹⁾
Nennwärmeleistung bei 50/30°C	kW	20,4	25,8
Nennwärmebelastung	kW	19,6/23,0	24,6/28,0
Kleinste Wärmeleistung (modulierend) bei 80/60°C	kW	3,8/6,8 ²⁾	4,8/6,8 ²⁾
Kleinste Wärmeleistung (modulierend) bei 50/30°C	kW	4,4/7,4 ²⁾	5,6/7,4 ²⁾
Kleinste Wärmeleistung (modulierend)	kW	3,9/6,9 ²⁾	4,9/6,9 ²⁾
Heizungsvorlaufanschluss	G	¾″ (DN20)
Heizungsrücklaufanschluss	G	¾″ (DN20)
Warmwasseranschluss/Zirkulation	G	¾″
Kaltwasseranschluss	G	¾″
Gasanschluss	R	½″
Luft-/ Abgasrohranschluss	mm	60/100
Abmessungen
Höhe	mm	790
Breite	mm	440
Tiefe	mm	378
Gesamtgewicht	kg	33

Luft- / Abgasführung	Typ	B23_P, B33_P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
Gas-Kategorie		II_2N3P
Gasanschlusswert:
Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³)	m³/h	2,06/2,42	2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)	m³/h	2,28/2,67	2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)	kg/h	1,53/1,80	1,87/2,19
Gasanschlussdruck:
Erdgas (min - max zulässig)	mbar	20 (17-25)
Flüssiggas (min - max zulässig)	mbar	50 (42,5-57,5)

Normnutzungsgrad bei 40/30°C (Hi/Hs)	%	110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)	%	107/96
Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs)	%	98/88
Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs)	%	108/97
Vorlauftemperatur Werkseinstellung	°C	75
Vorlauftemperatur bis ca.	°C	90
max. Gesamtüberdruck	bar	3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI &leq; 0,20)
600 l/h Fördermenge(14kW bei ∆t=20K)	mbar	550	550
860 l/h Fördermenge (20kW bei ∆t=20K)	mbar	430	430
1030 l/h Fördermenge (24kW bei ∆t=20K)	mbar	-	280

Warmwasserdurchflussmenge	l/min	2,0-6,5	2,0-8,0
Mindestfließdruck nach EN 625	bar	0,4	0,65
Spez. Wasserdurchfluss D bei ΔT=30K	l/min	10,3	13
max. zulässiger Gesamtüberdruck Warmwasser	bar	10
Warmwasser-Temperaturbereich (einstellbar)	°C	45-65
Warmwasserinhalt des Heizwasserwärmetauschers	l	1,3
Ausdehnungsgefäß Gesamtinhalt	l	10
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax	°C	70-50	76-50
Abgastemperatur 80/60-50/30 bei Qmin	°C	30-25	33-27
verfügbarer Förderdruck des Gasgebläses bei Qmax	Pa	135	180
verfügbarer Förderdruck des Gasgebläses bei Qmin	Pa	17	14
Abgaswertegruppe		G₅₂
NOx-Klasse		5
Kondenswassermenge bei 50/30°C	l/h	ca. 2,0	ca. 2,4
pH Wert des Kondensats		ca. 4,0

Elektrische Leistungsaufnahme Standby	W	3
Elektrische Leistungsaufnahme maximal	W	17-51/63 ¹⁾	17-62/88 ¹⁾
Schutzart		IPX4D
Elektroanschluss/Absicherung		230V / 50Hz / 16A/B

¹⁾ Heizbetrieb / Warmwasserbetrieb ²⁾ Erdgas / Flüssiggas (G31)
