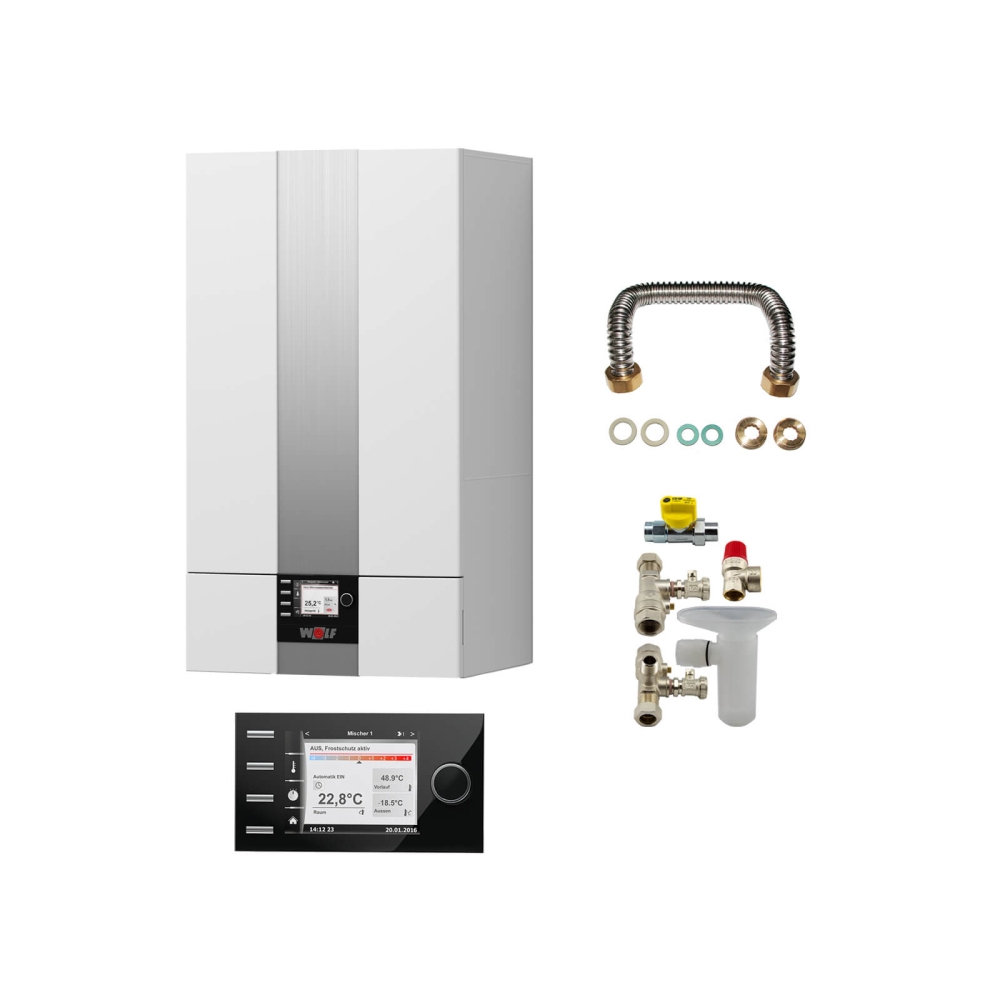

WOLF CGB-2-20 Gas-Brennwert-Therme, BM-2, Aufputz
WOLF Art.-Nr.: 8615009F30
Paketinhalt
- 1 × 8615009 Wolf Gasbrennwert-Heiztherme CGB-2-20 ComfortLine, mit hocheff. Heizkreispumpe
- 1 × 2745304 Wolf Bedienmodul BM-2 inkl. Außenfühler schwarz, für Regelungssystem WRS
- 1 × 2072346 Wolf Anschluss-Set Gasthermen AP inkl. KFE-Hahn und therm. Sicherung
- 1 × 8614785 Wolf Überströmleitung für CGB-2
Therme
WOLF CGB-2-20
WOLF Art.-Nr.: 8615009
3,8 - 18,9 kW bei 50/30°C (Min - Max)
2,1 - 20,4 kW bei 80/60°C (Min - Max)
Die Gasbrennwert-Therme CGB-2 bietet Ihnen modernste Heiztechnolgie, um Ihr Zuhause effizient mit Wärme zu versorgen. Die CGB-2 ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Bedienen und überwachen können Sie das Gerät mit dem WOLF Regelungssystem oder auch über das ISM7 Schnittstellenmodul (optional erhätlich) mit Ihrem Smartphone . Übrigens: Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann ergänzen Sie die CGB-2 am besten mit einem Warmwasserspeicher aus diesem Angebot.
Produktmerkmale
- Längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW
- Arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet
- Schont die Umwelt dank extrem niedriger Schadstoffemissionen
- Einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App
- Wartungsfreundlich: Unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten
- Leiser Betrieb dank der speziellen Gehäuse-Innendämmung
Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.
Regelung
witterungsgeführter Regler Bedienmodul BM-2
WOLF Art.-Nr.: 2745304
Die intuitive Haustechnik-Steuerung der neuesten Generation.
Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.
Produktmerkmale
- Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
- Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
- Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
- SD-Karten-Steckplatz für einfache Software-Updates.
- Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
- inkl. Außentemperaturfühler
Die Therme kann ohne Regelung nicht in Betrieb genommen werden.
Anschlüsse
WOLF Anschluss-Set für Aufputzinstallation
WOLF Art.-Nr.: 2072346
komplett, mit thermischer Sicherung, für Gasheizhermen
Bestehend aus:
- Gaskugelhahn mit thermischer Sicherung
- Durchgangswartungshahn mit KFE-Hahn
- Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
- Sicherheitsventil 3bar Ansprechdruck
- Ablauftrichter
Überströmleitung
WOLF Überströmleitung für CGB-2
WOLF Art.-Nr.: 8614785
Notwendig für CGB-2, wenn kein Warmwasserspeicher angeschlossen wird
Bestehend aus:
- 2 Fitting Reduzierung ¾″ x ½″
- 1 Edelstahl Wellrohr
- 1 Kürzungsset Edelstahl Wellrohr
- 1 Flachdichtung G¾″
- 2 Flachdichtung G½″
Technische Daten – Tabellen
Technische Daten (Therme)
| Gasbrennwerttherme, Gastherme | CGB-2-14 | CGB-2-20 | CGB-2-24 | |
|---|---|---|---|---|
| Bestell-Nr. | 8615008 | 8615009 | 8615010 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Raumheizung Energieeffizienzklassen-Spektrum |
 |
 |
|
|
| Jahreszeitenbedingte Raumheizungs-Energieeffizienz | % | 93 | ||
| Grunddaten | ||||
| Nennwärmeleistung bei 80/60°C | kW | 13,5 | 18,9/22,2 1) | 23,8/27,1 1) |
| Nennwärmeleistung bei 50/30°C | kW | 15,2 | 20,4 | 25,8 |
| Nennwärmebelastung | kW | 14,0 | 19,6/23,0 | 24,6/28,0 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | kW | 1,8/4,6 2) | 3,8/6,8 2) | 4,8/6,8 2) |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | kW | 2,1/5,4 2) | 4,4/7,4 2) | 5,6/7,4 2) |
| Kleinste Wärmeleistung (modulierend) | kW | 1,9/4,9 2) | 3,9/6,9 2) | 4,9/6,9 2) |
| Heizungsvorlaufanschluss | G | ¾″ (DN20) | ||
| Heizungsrücklaufanschluss | G | ¾″ (DN20) | ||
| Warmwasseranschluss/Zirkulation | G | ¾″ | ||
| Kaltwasseranschluss | G | ¾″ | ||
| Gasanschluss | R | ½″ | ||
| Luft-/ Abgasrohranschluss | mm | 60/100 | ||
| Abmessungen | ||||
| Höhe | mm | 790 | ||
| Breite | mm | 440 | ||
| Tiefe | mm | 378 | ||
| Gesamtgewicht | kg | 33 | ||
| Luft- / Abgasführung | Typ | B23P, B33P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x) | ||
| Gas-Kategorie | II2N3P | |||
| Gasanschlusswert: | ||||
| Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,44 | 2,06/2,42 | 2,52/2,95 |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) | m³/h | 1,59 | 2,28/2,67 | 2,79/3,25 |
| Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³) | kg/h | 1,07 | 1,53/1,80 | 1,87/2,19 |
| Gasanschlussdruck: | ||||
| Erdgas (min - max zulässig) | mbar | 20 (17-25) | ||
| Flüssiggas (min - max zulässig) | mbar | 50 (42,5-57,5) | ||
| Normnutzungsgrad bei 40/30°C (Hi/Hs) | % | 110/99 | ||
| Normnutzungsgrad bei 75/60°C (Hi/Hs) | % | 107/96 | ||
| Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs) | % | 98/88 | ||
| Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs) | % | 108/97 | ||
| Vorlauftemperatur Werkseinstellung | °C | 75 | ||
| Vorlauftemperatur bis ca. | °C | 90 | ||
| max. Gesamtüberdruck | bar | 3,0 | ||
| max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI ≤ 0,20) | ||||
| 600 l/h Fördermenge(14kW bei ∆t=20K) | mbar | 550 | 550 | 550 |
| 860 l/h Fördermenge (20kW bei ∆t=20K) | mbar | - | 430 | 430 |
| 1030 l/h Fördermenge (24kW bei ∆t=20K) | mbar | - | - | 280 |
| Warmwasserinhalt des Heizwasserwärmetauschers | l | 1,3 | ||
| Ausdehnungsgefäß Gesamtinhalt | l | 10 | ||
| Ausdehnungsgefäß Vordruck | bar | 0,75-0,95 | ||
| Abgastemperatur 80/60-50/30 bei Qmax | °C | 62-45 | 70-50 | 76-50 |
| Abgastemperatur 80/60-50/30 bei Qmin | °C | 30-25 | 30-25 | 33-27 |
| verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 125 | 135 | 180 |
| verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 10 | 14 | 17 |
| Abgaswertegruppe | G52 | |||
| NOx-Klasse | 5 | |||
| Kondenswassermenge bei 50/30°C | l/h | ca. 1,4 | ca. 2,0 | ca. 2,4 |
| pH Wert des Kondensats | ca. 4,0 | |||
| Elektrische Leistungsaufnahme Standby | W | 3 | ||
| Elektrische Leistungsaufnahme maximal | W | 17-45/59 1) | 17-51/63 1) | 17-62/88 1) |
| Schutzart | IP | IPX4D | ||
| Elektroanschluss/Absicherung | 230V / 50Hz / 16A/B | |||
|
1) Heizbetrieb / Warmwasserbetrieb 2) Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt. |
||||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
