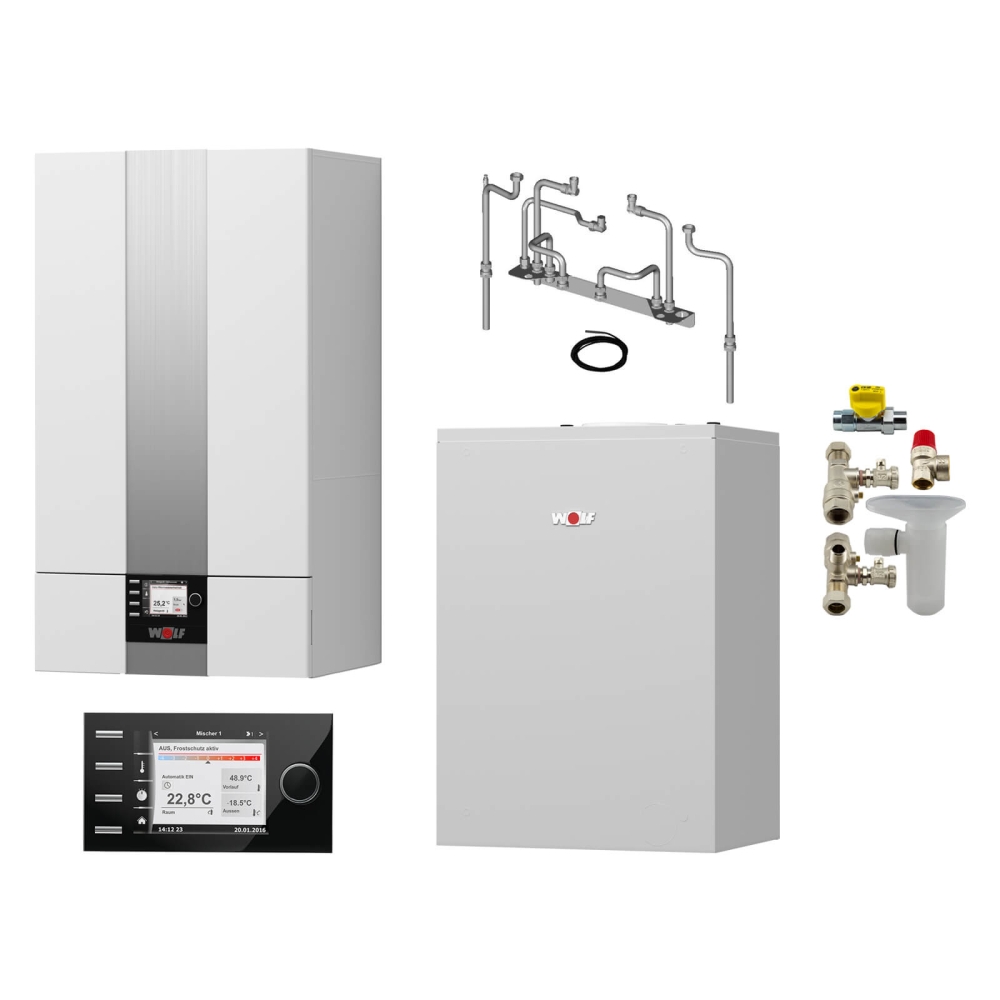

WOLF Gas-Brennwert-Therme CGB-2-24, 24 kW, CSW-120, BM2, Aufputz

Artikelnummer: WO8615010F12
EAN: 4045013324046
Kategorie: Gasheizung

Produktdatenblatt

UVP: 9.027,34 €

-59.48%

3.658,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung

WOLF CGB-2-24 Gas-Brennwert-Therme, CSW-120, BM-2, Aufputz

WOLF Art.-Nr.: 8615010F12

Paketinhalt

1 × 8615010 Wolf Gasbrennwert-Heiztherme CGB-2-24 ComfortLine, mit hocheff. Heizkreispumpe
1 × 2745304 Wolf Bedienmodul BM-2 inkl. Außenfühler schwarz, für Regelungssystem WRS
1 × 2072346 Wolf Anschluss-Set Gasthermen AP inkl. KFE-Hahn und therm. Sicherung
1 × 2445121 Wolf Warmwasserspeicher CSW-120 aus Stahl mit Emaillierung
1 × 2071820 Wolf Anschluss-Set CGB-2/CSW-120 für Aufputzinstallation

Therme

WOLF CGB-2-24

WOLF Art.-Nr.: 8615010

4,8 - 23,8 kW bei 50/30°C (Min - Max)

5,6 - 25,8 kW bei 80/60°C (Min - Max)

Die Gasbrennwert-Therme CGB-2 bietet Ihnen modernste Heiztechnolgie, um Ihr Zuhause effizient mit Wärme zu versorgen. Die CGB-2 ist ideal für Ein- und Mehrfamilienhäuser, sowohl für einen Neubau als auch bei einer Sanierung. Bedienen und überwachen können Sie das Gerät mit dem WOLF Regelungssystem oder auch über das ISM7 Schnittstellenmodul (optional erhätlich) mit Ihrem Smartphone . Übrigens: Wenn Sie größere Mengen Warmwasser für sich und Ihre Familie benötigen, dann ergänzen Sie die CGB-2 am besten mit einem Warmwasserspeicher aus diesem Angebot.

Produktmerkmale

Längere Geräte-Lebensdauer und niedriger Brennstoffverbrauch durch eine stufenlos modulierbare Leistung schon ab 1,8 kW
Arbeitet sehr effizient mit einem Normnutzungsgrad von 110%, d.h. nicht nur der Energieträger Gas wird optimal genutzt, sondern auch die im Abgas enthaltene Restenergie wird wiederverwendet
Schont die Umwelt dank extrem niedriger Schadstoffemissionen
Einfach und intuitiv zu bedienen über das Bedienmodul BM-2 oder über die Smartset-App
Wartungsfreundlich: Unkomplizierte und zeitsparende Wartung für den Handwerker, das reduziert Ihre Instandhaltungskosten
Leiser Betrieb dank der speziellen Gehäuse-Innendämmung

Die möglichen Gasarten Erdgas E/H, Erdgas LL und Flüssiggas P sind nur über die Regelung BM-2 einstellbar.

Regelung

witterungsgeführter Regler Bedienmodul BM-2

WOLF Art.-Nr.: 2745304

Die intuitive Haustechnik-Steuerung der neuesten Generation.

Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

Produktmerkmale

Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
SD-Karten-Steckplatz für einfache Software-Updates.
Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
inkl. Außentemperaturfühler

Die Therme kann ohne Regelung nicht in Betrieb genommen werden.

Anschlüsse

WOLF Anschluss-Set für Aufputzinstallation

WOLF Art.-Nr.: 2072346

komplett, mit thermischer Sicherung, für Gasheizhermen

Bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Durchgangswartungshahn mit KFE-Hahn
Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil R ½″
Sicherheitsventil 3bar Ansprechdruck
Ablauftrichter

WOLF Anschluss-Set CGB-2/CSW-120 für Aufputzinstallation

WOLF Art.-Nr.: 2071820

für Aufputzinstallation als Bausatz

Bestehend aus:

Speicherfühler 6mm
Anschlusskonsole Warmwasserspeicher
Verrohrung Heizungsvor-/rücklauf von der Therme zur Anschlusskonsole
Verrohrung Gas von der Therme zur Anschlusskonsole
Verrohrung Speichervor-/rücklauf für Anschluss Warmwasserspeicher
Verrohrung Kalt-/Warmwasser vom Speicher zur Anschlusskonsole

WOLF Anschluss-Set CGB-2/CSW-120 Aufputz

Warmwasserspeicher

WOLF Warmwasserspeicher CSW-120

WOLF Art.-Nr.: 2445121

Der Warmwasserspeicher CSW-120 ist aus Stahl und mit Emailierung. Die Anschlüsse befinden sich oben am Speicher für eine einfache Verrohrung. Ebenso ist die Reinigungsöffnung auf der Speicheroberseite.

Produktmerkmale

aus Stahl mit Emaillierung
Anschlüsse oben am Speicher
Reinigungsöffnung auf Speicheroberseite
Verkleidung weiß RAL 9016 pulverbeschichtet
hochwirksamer Wärmeschutz
geringe Wärmeverluste
Heizschlange mit großer Wärmetauscheroberfläche
kurze Aufheizzeit

Technische Daten – Tabellen

Technische Daten (Therme)

Gasbrennwerttherme, Gastherme		CGB-2-14	CGB-2-20	CGB-2-24
Bestell-Nr.		8615008	8615009	8615010
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung Energieeffizienzklassen-Spektrum
Jahreszeitenbedingte Raumheizungs-Energieeffizienz	%	93
Grunddaten
Nennwärmeleistung bei 80/60°C	kW	13,5	18,9/22,2 ¹⁾	23,8/27,1 ¹⁾
Nennwärmeleistung bei 50/30°C	kW	15,2	20,4	25,8
Nennwärmebelastung	kW	14,0	19,6/23,0	24,6/28,0
Kleinste Wärmeleistung (modulierend) bei 80/60°C	kW	1,8/4,6 ²⁾	3,8/6,8 ²⁾	4,8/6,8 ²⁾
Kleinste Wärmeleistung (modulierend) bei 50/30°C	kW	2,1/5,4 ²⁾	4,4/7,4 ²⁾	5,6/7,4 ²⁾
Kleinste Wärmeleistung (modulierend)	kW	1,9/4,9 ²⁾	3,9/6,9 ²⁾	4,9/6,9 ²⁾
Heizungsvorlaufanschluss	G	¾″ (DN20)
Heizungsrücklaufanschluss	G	¾″ (DN20)
Warmwasseranschluss/Zirkulation	G	¾″
Kaltwasseranschluss	G	¾″
Gasanschluss	R	½″
Luft-/ Abgasrohranschluss	mm	60/100
Abmessungen
Höhe	mm	790
Breite	mm	440
Tiefe	mm	378
Gesamtgewicht	kg	33

Luft- / Abgasführung	Typ	B23_P, B33_P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x)
Gas-Kategorie		II_2N3P
Gasanschlusswert:
Erdgas E/H(Hi=9,5kWh/m³=34,2MJ/m³)	m³/h	1,44	2,06/2,42	2,52/2,95
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)	m³/h	1,59	2,28/2,67	2,79/3,25
Flüssiggas P (Hi=12,8kWh/m³=46,1MJ/m³)	kg/h	1,07	1,53/1,80	1,87/2,19
Gasanschlussdruck:
Erdgas (min - max zulässig)	mbar	20 (17-25)
Flüssiggas (min - max zulässig)	mbar	50 (42,5-57,5)

Normnutzungsgrad bei 40/30°C (Hi/Hs)	%	110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)	%	107/96
Wirkungsgrad bei Nennlast und 80/60°C(Hi/Hs)	%	98/88
Wirkungsgrad bei 30% Teillast und TR=30°C(Hi/Hs)	%	108/97
Vorlauftemperatur Werkseinstellung	°C	75
Vorlauftemperatur bis ca.	°C	90
max. Gesamtüberdruck	bar	3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI &leq; 0,20)
600 l/h Fördermenge(14kW bei ∆t=20K)	mbar	550	550	550
860 l/h Fördermenge (20kW bei ∆t=20K)	mbar	-	430	430
1030 l/h Fördermenge (24kW bei ∆t=20K)	mbar	-	-	280

Warmwasserinhalt des Heizwasserwärmetauschers	l	1,3
Ausdehnungsgefäß Gesamtinhalt	l	10
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax	°C	62-45	70-50	76-50
Abgastemperatur 80/60-50/30 bei Qmin	°C	30-25	30-25	33-27
verfügbarer Förderdruck des Gasgebläses bei Qmax	Pa	125	135	180
verfügbarer Förderdruck des Gasgebläses bei Qmin	Pa	10	14	17
Abgaswertegruppe		G₅₂
NOx-Klasse		5
Kondenswassermenge bei 50/30°C	l/h	ca. 1,4	ca. 2,0	ca. 2,4
pH Wert des Kondensats		ca. 4,0

Elektrische Leistungsaufnahme Standby	W	3
Elektrische Leistungsaufnahme maximal	W	17-45/59 ¹⁾	17-51/63 ¹⁾	17-62/88 ¹⁾
Schutzart	IP	IPX4D
Elektroanschluss/Absicherung		230V / 50Hz / 16A/B

¹⁾ Heizbetrieb / Warmwasserbetrieb ²⁾ Erdgas / Flüssiggas (G31) Die Anforderungen von proKlima und KfW werden erfüllt.

Technische Daten (Speicher)

WOLF Warmwasserspeicher	Einheit	CSW-120
Bestell-Nr.		2445121
Energieeffizienzklasse Warmwasserspeicher
Grunddaten
Speicherinhalt	L	115
Dauerleistung 80/60-10/45 °C	L	710
Dauerleistung 80/60-10/45 °C	kW	29
Bereitschaftswärmeaufwand	kWh/24h	1,11
Leistungskennzahl	NL	1,0
Anschlüsse
Vor-/Rücklauf		¾″
Kalt-/Warmwasser		¾″
Entleerung		½″
Abmessungen
Breite	mm	542
Höhe	mm	810
Tiefe	mm	542
Gewicht	kg	65
