WOLF Gas-Brennwert-Zentrale CGS-2-14/150R, 14 kW, BM-2, Aufputz

Artikelnummer: WO8615014W01
EAN: 4045013391345
Kategorie: Gasheizung

Produktdatenblatt

3.558,00 €

inkl. 19% MwSt. , (Spedition)
Bitte geben Sie für eine Speditions-Lieferung unbedingt Ihre Telefonummer an.

Momentan nicht verfügbar

Beschreibung

WOLF Gas-Brennwert-Zentrale CGS-2-14/150R mit Hochleistungsrohrwendelspeicher

WOLF Artikelnr.: 8615014W01

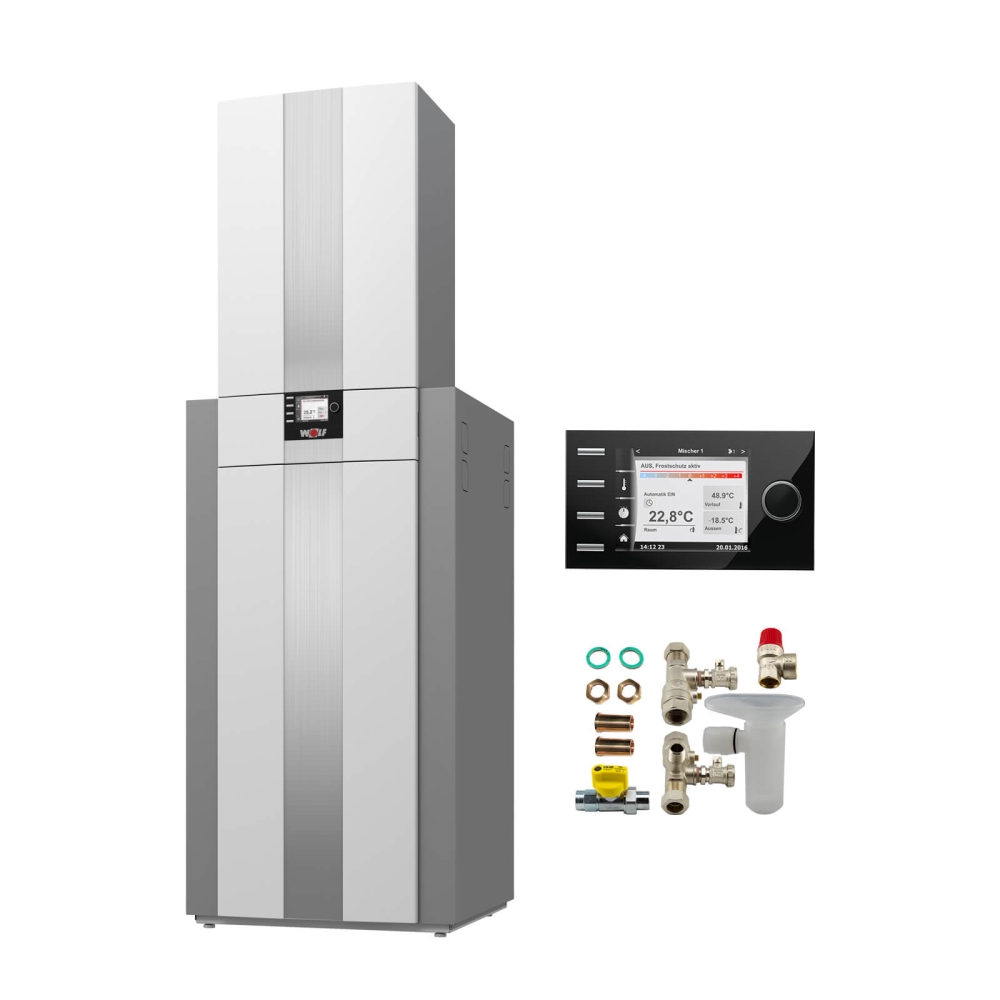

Paketinhalt

1 × 8615014 Wolf Gasbrennwert-Zentrale CGS-2-14/150R mit Hochleistungrohrwendelspeicher
1 × 2745304 Wolf Bedienmodul BM-2 inkl. Außenfühler schwarz, für Regelungssystem WRS
1 × 2072338 Wolf Anschluss-Set CGS-2 AP inkl. KFE-Hahn und therm. Sicherung

Therme

WOLF CGS-2-14/150R

WOLF Artikelnr.: 8615014

Die Gas-Brennwert-Zentrale CGS-2 von WOLF besteht aus einer Gas-Brennwert-Therme und ist mit eienem Edelstahl-Warmwasser-Wärmetauscher sowie einer Rohrwendelspeicher in Modulbauweise ausgestattet. Dank der hocheffizienten Dämmtechnik hat die Gas-Brennwert-Zentrale nur geringste Wärmeverluste - innerhalb von 24 Stunden nur einen Energieaufwand von 1,47 kWh.

Produktmerkmale

Gas-Brennwert-Zentrale besteht aus Gas-Brennwert-Therme mit Rohrwendelspeicher in Modulbauweise
Durch hocheffiziente Dämmtechnik nur geringste Wärmeverluste - in 24 Stunden nur 1,47kWh Energieaufwand
Speicherladung über robuste Heizschlange mit großzügig dimensionierter Wärmetauscherfläche für kurze Aufheizzeit
Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt)
Hohe Leistungskennzahl NL = 1,4 bzw. 1,8 bei Aufheizung von 10°C auf 60°C
Kompakter Aufbau als Brennwertgerät mit Rohrwendelspeicher. Zur Installation leicht in zwei Module mit 35 kg und 80 kg trennbar

WOLF Gas-Brennwert-Zentrale CGS-2-14-150R

Regelung

witterungsgeführter Regler Bedienmodul BM-2

WOLF Artikelnr.: 2745304

Die intuitive Haustechnik-Steuerung der neuesten Generation.

Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.

Produktmerkmale

Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
SD-Karten-Steckplatz für einfache Software-Updates.
Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
inkl. Außentemperaturfühler

Die Therme kann ohne Regelung nicht in Betrieb genommen werden.

Anschluss

WOLF Anschluss-Set CGS-2 Aufputz

WOLF Artikelnr.: 2072338

bestehend aus:

Gaskugelhahn mit thermischer Sicherung
Durchgangswartungshahn mit KFE-Hahn
Durchgangswartungshahn mit KFE-Hahn und Anschluss für Sicherheitsventil 1/2"
Sicherheitsventil 3bar
Ablauftrichter

Technische Daten (Zentrale)

Gas-Brennwert-Zentrale	Einheit	CGS-2-14/150R	CGS-2-20/150R	CGS-2-24/150R
WOLF Artikelnr.		8615014	8615016	8615018
Energieeffizienzklasse
Energieeffizienzklasse Raumheizung
Energieeffizienzklasse Warmwasserbereitung
Grunddaten
Nennwärmeleistung bei 80/60°C	kW	13,5	18,9/22,2 ¹⁾	23,8/27,1 ¹⁾
Nennwärmeleistung bei 50/30°C	kW	15,2	20,4	25,8
Nennwärmebelastung	kW	14	19,6/23,0	24,6/28,0
Kleinste Wärmeleistung (modulierend) bei 80/60°C	kW	1,8/4,6 ²⁾	3,8/6,8 ²⁾	4,8/6,8 ²⁾
Kleinste Wärmeleistung (modulierend) bei 50/30°C	kW	2,1/5,4 ²⁾	4,4/7,4 ²⁾	5,6/7,4 ²⁾
Kleinste Wärmebelastung (modulierend)	kW	1,9/4,9 ²⁾	3,9/6,9 ²⁾	4,9/6,9 ²⁾

Heizungsvorlaufanschluss	G	¾" (DN20)
Heizungsrücklaufanschluss	G	¾" (DN20)
Warmwasseranschluss	G	½"
Kaltwasseranschluss / Zirkulation	G	¾"
Gasanschluss	R	½"
Luft	mm	60/100
Abmessungen
Tiefe	mm	635
Breite	mm	600
Höhe	mm	1792
Gesamtgewicht	kg	115 (35+80)

Luft-/Abgasführung	Typ	B23_P, B33_P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x), C₍₁₀₎, C₍₁₁₎
Gas-Kategorie		II_2N3P
Gasanschlusswert
Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³)	m³/h	1,44	2,06/2,42 ¹⁾	2,52/2,95 ¹⁾
Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³)	m³/h	1,59	2,28/2,67 ¹⁾	2,79/3,25 ¹⁾
Flüssiggas P (Hi=12,8kWh/kg=46,1MJ/kg)	m³/h	1,07	1,53/1,80 ¹⁾	1,87/2,19 ¹⁾
Gasanschlussdruck
Erdgas (min-max zulässig)	mbar	20 (17-25)
Flüssiggas (min-max zulässig)	mbar	50 (42,5-57,5)

Normnutzungsgrad bei 40/30°C (Hi/Hs)	%	110/99
Normnutzungsgrad bei 75/60°C (Hi/Hs)	%	107/96
Wirkungsgrad bei Nennlast bei 80/60°C (Hi/Hs)	%	98/88
Wirkungsgrad bei 30% Teillast und TR=30°C (Hi/Hs)	%	108/97
Vorlauftemperatur Werkseinstellung	°C	75
Vorlauftemperatur bis ca.	°C	90
max. Gesamtüberdruck	bar	3,0
max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI = 0,20)
600 l/h Fördermenge(14kW bei ∆t=20K)	mbar	550	550	550
860 l/h Fördermenge (20kW bei ∆t=20K)	mbar	-	430	430
1030 l/h Fördermenge (24kW bei ∆t=20K)	mbar	-	-	280

Warmwasserinhalt des Heizwasserwärmetauschers	l	1,3
Ausdehnungsgefäß Gesamtinhalt	l	10
Ausdehnungsgefäß Vordruck	bar	0,75-0,95
Abgastemperatur 80/60-50/30 bei Qmax	°C	62-45	70-50	76-50
Abgasmassenstrom bei Qmax	g/s	6,2	8,8/10,7 ¹⁾	10,9/13,0 ¹⁾
Abgasmassenstrom bei Qmin	g/s	0,9	1,8	2,3
Verfügbarer Förderdruck des Gasgebläses bei Qmax	Pa	90
Verfügbarer Förderdruck des Gasgebläses bei Qmin	Pa	12
Abgaswertegruppe		G₅₂
NOx-Klasse		5
Kondenswassermenge bei 50/30°C	l/h	ca. 1,4	ca. 2,0	ca. 2,4
pH Wert des Kondensats		ca. 4,0

Elektrische Leistungsaufnahme Standby	W	3
Elektrische Leistungsaufnahme maximal	W	17-59/45 ¹⁾	17-51/63 ¹⁾	17-62/88 ¹⁾
Schutzart	IP	IPX4D
Elektroanschluss/Absicherung		230V / 50Hz / 16A/B

CE-Identnummer		CE-0085CO0098
¹⁾ Heizbetrieb/Warmwasserbetrieb ²⁾ Erdgas/Flüssiggas (G31)
