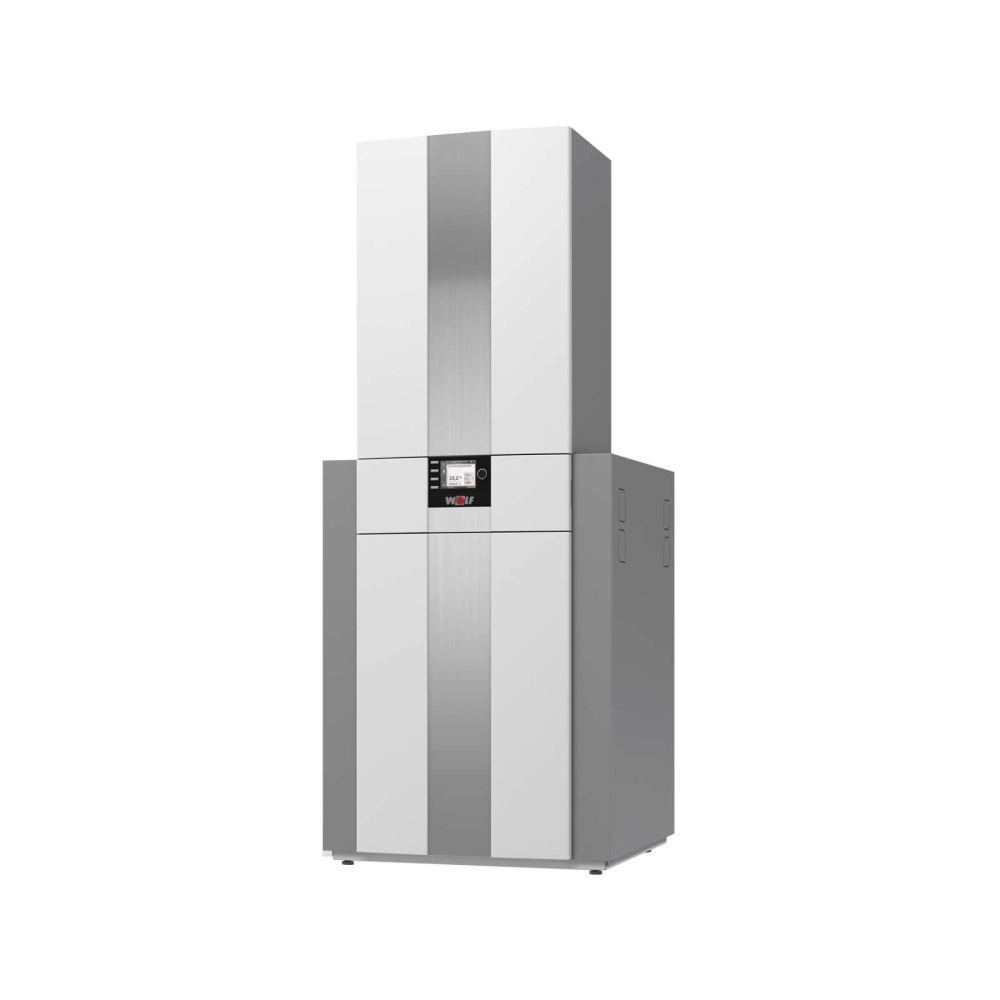

| Gas-Brennwert-Zentrale |
Einheit |
CGS-2-14/120L |
CGS-2-20/160L |
CGS-2-24/200L |
| WOLF Artikelnr. |
8615013 |
8615015 |
8615017 |
| Energieeffizienzklasse |
| Energieeffizienzklasse Raumheizung |
 |
 |
|
|
| Energieeffizienzklasse Warmwasserbereitung |
 |
 |
|
|
| Grunddaten |
| Nennwärmeleistung bei 80/60°C |
kW |
13,5 |
18,9/22,2 1)
|
23,8/27,1 1)
|
| Nennwärmeleistung bei 50/30°C |
kW |
15,2 |
20,4 |
25,8 |
| Nennwärmebelastung |
kW |
14 |
19,6/23,0 |
24,6/28,0 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C |
kW |
1,8/4,6 2)
|
3,8/6,8 2)
|
4,8/6,8 2)
|
| Kleinste Wärmeleistung (modulierend) bei 50/30°C |
kW |
2,1/5,4 2)
|
4,4/7,4 2)
|
5,6/7,4 2)
|
| Kleinste Wärmebelastung (modulierend) |
kW |
1,9/4,9 2)
|
3,9/6,9 2)
|
4,9/6,9 2)
|
|
| Heizungsvorlaufanschluss |
G |
¾" (DN20) |
| Heizungsrücklaufanschluss |
G |
¾" (DN20) |
| Warmwasseranschluss |
G |
½" |
| Kaltwasseranschluss / Zirkulation |
G |
¾" |
| Gasanschluss |
R |
½" |
| Luft |
mm |
60/100 |
| Abmessungen |
| Tiefe |
mm |
635 |
| Breite |
mm |
600 |
| Höhe |
mm |
1462 |
| Gesamtgewicht |
kg |
84 (35+49) |
|
| Luft-/Abgasführung |
Typ |
B23P, B33P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x), C(10), C(11)
|
| Gas-Kategorie |
II2N3P
|
| Gasanschlusswert |
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) |
m³/h |
1,44 |
2,06/2,42 1)
|
2,52/2,95 1)
|
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) |
m³/h |
1,59 |
2,28/2,67 1)
|
2,79/3,25 1)
|
| Flüssiggas P (Hi=12,8kWh/kg=46,1MJ/kg) |
m³/h |
1,07 |
1,53/1,80 1)
|
1,87/2,19 1)
|
| Gasanschlussdruck |
| Erdgas (min-max zulässig) |
mbar |
20 (17-25) |
| Flüssiggas (min-max zulässig) |
mbar |
50 (42,5-57,5) |
|
| Normnutzungsgrad bei 40/30°C (Hi/Hs) |
% |
110/99 |
| Normnutzungsgrad bei 75/60°C (Hi/Hs) |
% |
107/96 |
| Wirkungsgrad bei Nennlast bei 80/60°C (Hi/Hs) |
% |
98/88 |
| Wirkungsgrad bei 30% Teillast und TR=30°C (Hi/Hs) |
% |
108/97 |
| Vorlauftemperatur Werkseinstellung |
°C |
75 |
| Vorlauftemperatur bis ca. |
°C |
90 |
| max. Gesamtüberdruck |
bar |
3,0 |
| max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI = 0,20) |
| 600 l/h Fördermenge(14kW bei ∆t=20K) |
mbar |
550 |
550 |
550 |
| 860 l/h Fördermenge (20kW bei ∆t=20K) |
mbar |
- |
430 |
430 |
| 1030 l/h Fördermenge (24kW bei ∆t=20K) |
mbar |
- |
- |
280 |
|
| Warmwasserinhalt des Heizwasserwärmetauschers |
l |
1,3 |
| Ausdehnungsgefäß Gesamtinhalt |
l |
10 |
| Ausdehnungsgefäß Vordruck |
bar |
0,75-0,95 |
| Abgastemperatur 80/60-50/30 bei Qmax |
°C |
62-45 |
70-50 |
76-50 |
| Abgasmassenstrom bei Qmax |
g/s |
6,2 |
8,8/10,7 1)
|
10,9/13,0 1)
|
| Abgasmassenstrom bei Qmin |
g/s |
0,9 |
1,8 |
2,3 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmax |
Pa |
125 |
135 |
180 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmin |
Pa |
10 |
14 |
17 |
| Abgaswertegruppe |
G52
|
| NOx-Klasse |
5 |
| Kondenswassermenge bei 50/30°C |
l/h |
ca. 1,4 |
ca. 2,0 |
ca. 2,4 |
| pH Wert des Kondensats |
ca. 4,0 |
|
| Elektrische Leistungsaufnahme Standby |
W |
3 |
| Elektrische Leistungsaufnahme maximal |
W |
17-45/93 1)
|
17-51/110 1)
|
17-62/135 1)
|
| Schutzart |
IP |
IPX4D |
| Elektroanschluss/Absicherung |
230V / 50Hz / 16A/B |
|
| CE-Identnummer |
CE-0085CO0098 |
1) Heizbetrieb/Warmwasserbetrieb
2) Erdgas/Flüssiggas (G31) |
