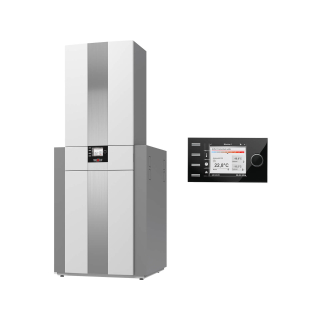

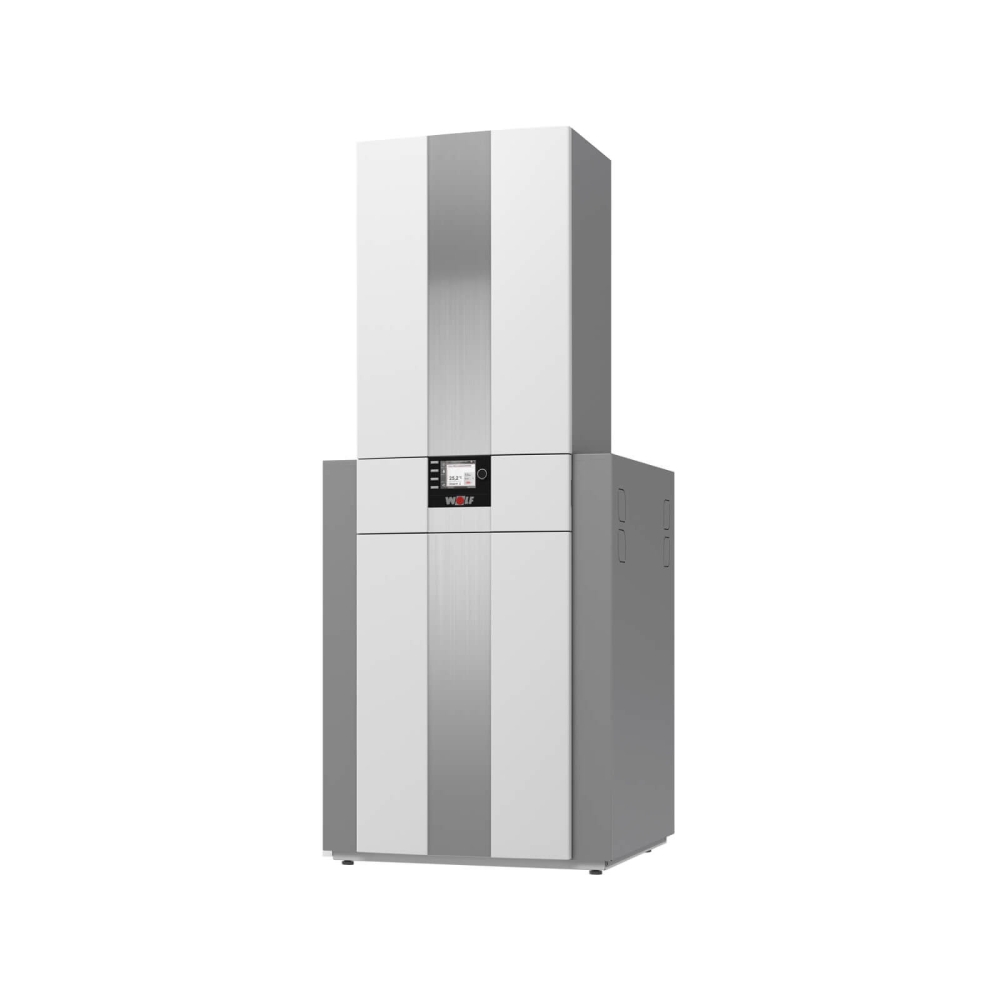

WOLF Gas-Brennwert-Zentrale CGS-2-24/200L mit Hochleistungsschichtenspeicher
Therme
WOLF CGS-2-24/200L
WOLF Artikelnr.: 8615017
Die WOLF Gas-Brennwert-Zentrale CGS-2, bestehend aus einer Gas-Brennwert-Therme, einem Edelstahl-Warmwasser-Wärmetauscher und einem Schichtenspeicher in Modulbauweise, ist für den Betrieb mit Erdgas E, LL oder Flüssiggas geeignet. Werkseitig ist die Therme für Erdgas E, LL eingestellt und auf Flüssiggas umstellbar. Dank dem "Turbostop-System" vom Schichtenspeicher bietet die Gas-Brennwert-Zentrale eine komfortable Warmwasserbereitung, die einen Rohrwendel-Speicherwassererwärmer mit 120, 160 bzw. 200 Litern übertrifft.
Produktmerkmale
- bestehend aus Gas-Brennwert-Therme, Edelstahl-Warmwasser-Wärmetauscher und Schichtenspeicher in Modulbauweise
- "Turbostop-System" vom Schichtenspeicher bietet komfortable Warmwasserbereitung
- Gesteuerte Speicherladung für höchste Energieeffizienz durch wirkungsvolle Brennwertnutzung (Europapatent erteilt)
- Hohe Leistungskennzahl NL = 1,3 bzw. 2,5 bei Aufheizung von 10°C auf 60°C
- Geringste Wärmeverluste durch hocheffiziente Dämmtechnik - in 24 Stunden nur 1,0 kWh Energieaufwand
- Kompakter Aufbau als Brennwertgerät mit Schichtenspeicher. Zur Installation leicht in zwei Module mit 35 kg und 49 kg trennbar
Mögliches Zubehör
- witterungsgeführter Regler Bedienmodul WOLF BM-2 (zwingend erforderlich)
Regelung
witterungsgeführter Regler Bedienmodul BM-2
WOLF Artikelnr.: 2745304
Die intuitive Haustechnik-Steuerung der neuesten Generation.
Das BM-2 ist die innovative und smarte Schaltzentrale für Ihre Heizungs-, Solar- und Lüftungssteuerung. Und mit unseren Zusatzmodulen und Schnittstellen können Sie Ihre Heiztechnik jetzt auch per App und SmartHome bedienen.
Produktmerkmale
- Anwenderfreundliche Darstellung von Grafiken und Infotexten dank großem Farbdisplay.
- Kann ins Heizgerät integriert oder im Wohnzimmer installiert werden.
- Schnelle und einfache Steuerung mit vier intuitiven Funktionstasten und einem Drehregler.
- SD-Karten-Steckplatz für einfache Software-Updates.
- Bedienung von WOLF Wärmeerzeugern der neusten Generation, Heiz- und Mischerkreisen, Warmwassersystemen, WOLF Solaranlagen sowie der Wohnraumlüftung CWL Excellent.
- inkl. Außentemperaturfühler
Die Therme kann ohne Regelung nicht in Betrieb genommen werden.
Technische Daten (Zentrale)
| Gas-Brennwert-Zentrale | Einheit | CGS-2-14/120L | CGS-2-20/160L | CGS-2-24/200L |
|---|---|---|---|---|
| WOLF Artikelnr. | 8615013 | 8615015 | 8615017 | |
| Energieeffizienzklasse | ||||
| Energieeffizienzklasse Raumheizung |  |
 |
|
|
| Energieeffizienzklasse Warmwasserbereitung |  |
 |
|
|
| Grunddaten | ||||
| Nennwärmeleistung bei 80/60°C | kW | 13,5 | 18,9/22,2 1) | 23,8/27,1 1) |
| Nennwärmeleistung bei 50/30°C | kW | 15,2 | 20,4 | 25,8 |
| Nennwärmebelastung | kW | 14 | 19,6/23,0 | 24,6/28,0 |
| Kleinste Wärmeleistung (modulierend) bei 80/60°C | kW | 1,8/4,6 2) | 3,8/6,8 2) | 4,8/6,8 2) |
| Kleinste Wärmeleistung (modulierend) bei 50/30°C | kW | 2,1/5,4 2) | 4,4/7,4 2) | 5,6/7,4 2) |
| Kleinste Wärmebelastung (modulierend) | kW | 1,9/4,9 2) | 3,9/6,9 2) | 4,9/6,9 2) |
| Heizungsvorlaufanschluss | G | ¾" (DN20) | ||
| Heizungsrücklaufanschluss | G | ¾" (DN20) | ||
| Warmwasseranschluss | G | ½" | ||
| Kaltwasseranschluss / Zirkulation | G | ¾" | ||
| Gasanschluss | R | ½" | ||
| Luft | mm | 60/100 | ||
| Abmessungen | ||||
| Tiefe | mm | 635 | ||
| Breite | mm | 600 | ||
| Höhe | mm | 1462 | ||
| Gesamtgewicht | kg | 84 (35+49) | ||
| Luft-/Abgasführung | Typ | B23P, B33P, C13(x), C33(x), C43(x), C53(x), C63(x), C83(x), C93(x), C(10), C(11) | ||
| Gas-Kategorie | II2N3P | |||
| Gasanschlusswert | ||||
| Erdgas E/H (Hi=9,5kWh/m³=34,2MJ/m³) | m³/h | 1,44 | 2,06/2,42 1) | 2,52/2,95 1) |
| Erdgas LL (Hi=8,6kWh/m³=31,0MJ/m³) | m³/h | 1,59 | 2,28/2,67 1) | 2,79/3,25 1) |
| Flüssiggas P (Hi=12,8kWh/kg=46,1MJ/kg) | m³/h | 1,07 | 1,53/1,80 1) | 1,87/2,19 1) |
| Gasanschlussdruck | ||||
| Erdgas (min-max zulässig) | mbar | 20 (17-25) | ||
| Flüssiggas (min-max zulässig) | mbar | 50 (42,5-57,5) | ||
| Normnutzungsgrad bei 40/30°C (Hi/Hs) | % | 110/99 | ||
| Normnutzungsgrad bei 75/60°C (Hi/Hs) | % | 107/96 | ||
| Wirkungsgrad bei Nennlast bei 80/60°C (Hi/Hs) | % | 98/88 | ||
| Wirkungsgrad bei 30% Teillast und TR=30°C (Hi/Hs) | % | 108/97 | ||
| Vorlauftemperatur Werkseinstellung | °C | 75 | ||
| Vorlauftemperatur bis ca. | °C | 90 | ||
| max. Gesamtüberdruck | bar | 3,0 | ||
| max. Restförderhöhe f. Heizkreis: Hocheffizienzpumpe (EEI = 0,20) | ||||
| 600 l/h Fördermenge(14kW bei ∆t=20K) | mbar | 550 | 550 | 550 |
| 860 l/h Fördermenge (20kW bei ∆t=20K) | mbar | - | 430 | 430 |
| 1030 l/h Fördermenge (24kW bei ∆t=20K) | mbar | - | - | 280 |
| Warmwasserinhalt des Heizwasserwärmetauschers | l | 1,3 | ||
| Ausdehnungsgefäß Gesamtinhalt | l | 10 | ||
| Ausdehnungsgefäß Vordruck | bar | 0,75-0,95 | ||
| Abgastemperatur 80/60-50/30 bei Qmax | °C | 62-45 | 70-50 | 76-50 |
| Abgasmassenstrom bei Qmax | g/s | 6,2 | 8,8/10,7 1) | 10,9/13,0 1) |
| Abgasmassenstrom bei Qmin | g/s | 0,9 | 1,8 | 2,3 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmax | Pa | 125 | 135 | 180 |
| Verfügbarer Förderdruck des Gasgebläses bei Qmin | Pa | 10 | 14 | 17 |
| Abgaswertegruppe | G52 | |||
| NOx-Klasse | 5 | |||
| Kondenswassermenge bei 50/30°C | l/h | ca. 1,4 | ca. 2,0 | ca. 2,4 |
| pH Wert des Kondensats | ca. 4,0 | |||
| Elektrische Leistungsaufnahme Standby | W | 3 | ||
| Elektrische Leistungsaufnahme maximal | W | 17-45/93 1) | 17-51/110 1) | 17-62/135 1) |
| Schutzart | IP | IPX4D | ||
| Elektroanschluss/Absicherung | 230V / 50Hz / 16A/B | |||
| CE-Identnummer | CE-0085CO0098 | |||
|
1) Heizbetrieb/Warmwasserbetrieb 2) Erdgas/Flüssiggas (G31) |
||||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
