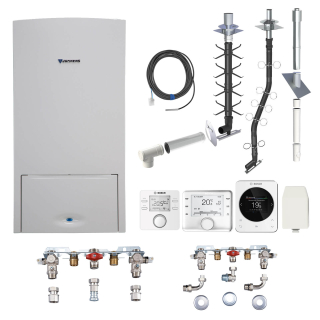

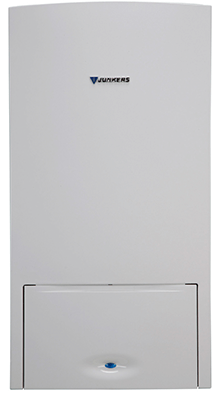

Cerapur – ZSB 24-4 C 23

BOSCH Bestellnr.: 7736901024

7,3 - 23,6 kW bei 50/30 °C Erdgas E/H (Min. - Max.)

Die Gas-Brennwert-Therme ZSB 24-4 C 23 ist für Erdgas konzipiert. Sie arbeitet kondensierend und ist mit einer geschlossenen Verbrennungskammer für raumluftabhängige und -unabhängige Betriebsweise ausgestattet. Der Normnutzungsgrad liegt bei bis zu 109 %. Der schadstoffarme, modulierende Edelstahl-Vormischbrenner hat eine stetig geregelte Leistung und einen Kondensationswärmetauscher aus Aluminum-Silicium.

Leistungsaufnahme im Stand-by-Betrieb 2 Watt, inklusive Einbaufeld für witterungsgeführten Regler oder Zeitschaltuhr, Bosch Heatronic 4 Steuerungsgerät (busfähig), integrierte, hocheffiziente Umwälzpumpe, Boilervorrang- Umstellventil, 12 l /0,75 bar, Ausdehnungsgefäss, Manometer, Sicherheitsventil, automatischer Entlüfter, Abgastemperaturbegrenzer +120°C Kondensationsablauf mit Siphon, SVGW 13-006-4/1.

Produktmerkmale

• Normnutzungsgrad von bis zu 109 %
• Stufenlose Leistungsanpassung bei Heizung und Speicherladung
• Sehr bedienungsfreundlich dank Klartext-Display und übersichtlicher Statusanzeige
• Einfache Wartung und Reinigung durch einen Wärmetauscher aus Aluminium-Silizium Guss
• Kompakt mit integriertem Ausdehnungsgefäss

Optionales Zubehör

• Regelung: CR 100, CR 120, CR 120 (mit Außenfühler) oder CW 400
• Anschlüsse: Aufputz oder Unterputz
• Speicherfühler: Speicherfühler SF4
• Abgas: Schachteinbau oder Dachdurchführung (je in verschiedenen Längen)

BOSCH/Junkers Regler CR 100, raumtemperaturgeführt, für 1 Heizkreis

BOSCH Bestellnr.: 7738111096

Der raumtemperaturgeführte Regler ist eine klasse Lösung für einfache Heizanlagen. Durch die übersichtliche Menüstruktur und eine Klartextzeile ist die Bedienung besonders einfach. Der Regler ist optimiert für einfache Bedienungen und vermeidet unnötige Einstellungen. Die Regelung des Warmwassers erfolgt im 24h-Betrieb oder gekoppelt mit dem Heizprogramm – und ist ebenfalls ganz unkompliziert.

Eigenschaften

• Für einen Heizkreis und einen Warmwasser-Ladekreis direkt am Heizgerät
• Diagnosemenü, Störungsanzeige mit Fehlerspeicher und Funktionstests zur Unterstützung von Service und Wartung

BOSCH/Junkers Regler CR 120, raumtemperaturgeführt, für 1 Heizkreis

BOSCH Bestellnr.: 7738112950

Der Regler CR 120 wird über die Raumtemperatur gesteuert. Alternativ kann auch die Außentemperatur genutzt werden. Allerdings ist dafür ein Außenfühler (siehe nächster Artikel) nötig. Der Regler lässt sich durch das 2,4" große Touch-Grafikdisplay und die Klartextanzeige sehr einfach steuern. Das Zeitprogramm verfügt über je 6 individuelle Schaltpunkte.

Eigenschaften

• Einfache Bedienung durch farbiges 2,4" Touch-Grafikdisplay und Klartextanzeige
• Zeitprogramm für Heizung und Warmwasser mit je 6 individuellen Schaltpunkten
• Dient zur Regelung eines gemischten oder ungemischten Heizkreises in einfachen Heizanlagen
• Zusätzliche Regelung eines Speicherladekreises zur Warmwasserbereitung direkt am Wärmeerzeuger und einer solaren Warmwasserbereitung
• Umfangreiches Diagnosemenü mit Monitorwerten der Heizanlage, Störungsanzeige mit Fehlerspeicher sowie Funktionstests

BOSCH/Junkers Regelungszubehör TA Außenfühler, für Regler CR 120

BOSCH Bestellnr.: 7716780263

• Aktiviert die außentemperaturgeführte Regelung im Raumregler CR 120
• Hinweis: Der Anschluss des Außentemperaturfühlers erfolgt am jeweiligen Wärmererzeuger

BOSCH/Junkers Regler CW 400, außentemperaturgeführt, für 4 Heizkreise

BOSCH Bestellnr.: 7738114096

Der Regler sorgt durch ein grafisches Display, Touch-Bedientasten und eine Klartextanzeige für eine einfache Bedienung. Zudem bietet er Ihnen Infotexte zu den einzelnen Funktionen. Komfortabel und praktisch ist auch die Anzeige der Konfiguration Ihrer Solaranlage und der Solardaten. Mit dem passenden Zubehör können Sie den Regler unkompliziert online bringen. Das ermöglicht Ihnen eine komfortable Fernbedienung der Heizung über das Internet.

Eigenschaften

• Für bis zu vier Heizkreise und zwei Warmwasser-Ladekreise, mit Außentemperaturfühler
• Außenfühler im Lieferumfang bereits enthalten
• SolarInside-ControlUnit für maximale Solarausbeute
• Mühelos kombinierbar mit allen EMS-Heizgeräten
• Umfangreiches Diagnosemenü mit Monitorwerten der Heizanlage, Störungsanzeige mit Fehlerspeicher und Funktionstests zur Unterstützung von Service und Wartung

Montageanschlussplatte Aufputz

BOSCH Bestellnr.: 7719002374

• Komplett für Erd- und Flüssiggas
• Inkl. Wartungshähne R 3/4
• Mit Entleerventilen
• Gashahn inkl. TAE R 1/2

Montageanschlussplatte Unterputz

BOSCH Bestellnr.: 7719002375

• Komplett für Erd- und Flüssiggas
• Inkl. Wartungshähne R 3/4
• Mit Entleerventilen
• Gashahn inkl. TAE R 3/4

BOSCH/Junkers Warmwasser-Speicherfühler SF4

BOSCH Bestellnr.: 7735502290

• Temperaturfühler NTC12K (6 mm)
• Mit Anschlussstecker
• Kabellänge 6 m

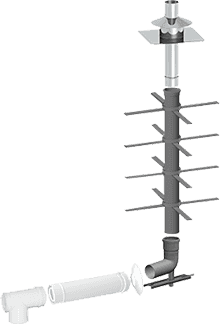

Senkrechte Luft- / Abgasführung – Schachteinbau (starr)

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

• Angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
• Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
• Einsetzbar bis 5000 Pa (bis ø 200 mm)
• Feuchteunempfindlich

Bestehend aus:

Grundpaket Schornstein DN 80/125 mm für Brennwerttherme / Brennwertkessel (starr)

Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.

• 1 × Universalkopfabdeckung, inkl. Mündungsrohr aus Edelstahl
• 4 × Montageschellen / Abstandshalter im Schacht
• 1 × Winkel 87° mit Stützfuß und Auflageschiene
• 1 × T-Stück 87° mit Revisionsdeckel DN 80/125
• 1 × Längenelement 500 mm DN 80/125
• 1 × Wetterkragen / Wandrosette

Paket mit Abgasrohr (starr) – wahlweise 8, 10 oder 12 m

• 8 / 10 / 12 × Abgasrohr (starr), Kunststoff (PP) DN 80, 1000 mm

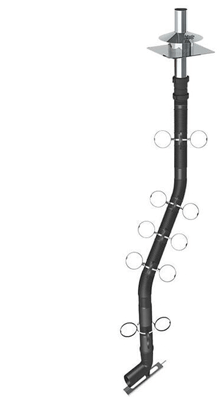

Senkrechte Luft- / Abgasführung – Schachteinbau (flexibel)

Einwandiges, druckdichtes Abgassystem aus Kunststoff (PP)

• Angepasste Kesselanschlüsse ermöglichen den Anschluss an alle gängigen Kesseltypen
• Ringspalt zwischen Innenrohr und Schacht kann für Zuluftführung genutzt werden
• Einsetzbar bis 5000 Pa (bis ø 200 mm)
• Feuchteunempfindlich

Bestehend aus:

Grundpaket Schornstein DN 80/125 mm für Brennwerttherme / Brennwertkessel (flex)

Konzentrische Verbindungsleitung (Außenrohr weiß lackiert / Innenrohr Kunststoff) für Feuerstätten in raumluftunabhängiger Betriebsweise. Einbau nur im Gebäude, als Verbindungsleitung zur senkrechten Abgasführung.

• 1 × Universalkopfabdeckung, inkl. Mündungsrohr aus Edelstahl
• 1 × Kupplung für Flexrohr
• 4 × Montageschellen / Abstandshalter im Schacht
• 1 × Winkel 87° mit Stützfuß und Auflageschiene
• 1 × T-Stück 87° mit Revisionsdeckel DN 80/125
• 2 × Zweiteilige Fixschelle für Flexverbindung
• 1 × Längenelement 500 mm DN 80/125
• 1 × Wetterkragen / Wandrosette
• 1 × Flexrohrhülse

Paket mit Abgasrohr (flexibel) – wahlweise 10 oder 15 m

• 1 × Abgasrohr (flex), Kunststoff (PP) DN 80, 10 / 15 m

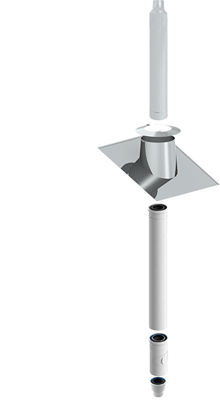

Schrägdach – Dachdurchführung

Konzentrische, druckdichte Verbindungsleitung mit Kunststoff-Innenrohr und eloverzinktem Außenrohr für Feuerstätten in raumluftunabhängiger Betriebsweise oder bei Verwendung der Feuerstätte als Dachheizzentrale.

• Anbindung von Kesselsystemen in raumluftunabhängiger Betriebsweise an konzentrische oder einwandige Abgassysteme
• Verwendung der Feuerstätte als Dachheizzentrale möglich

Bestehend aus:

Grundpaket Dachdurchführung DN 80/125 mm für Brennwerttherme / Brennwertkessel

• 1 × Längenelement mit Revision
• 1 × Längenelement / Rohr 500 mm DN 80/125
• 1 × Terminal senkrecht aus Edelstahl
• 1 × Dachdurchführung, inkl. Dachziegel aus Edelstahl 36°-45° mit Bleirand
• 1 × Wetterkragen / Wandrosette

Abgasrohr (Längenelement) – wahlweise 1,8 oder 2,3 m (Gesamtlänge)

• 1 × Abgasrohr, Kunststoff (PP) DN 80, 500 oder 1000 mm
