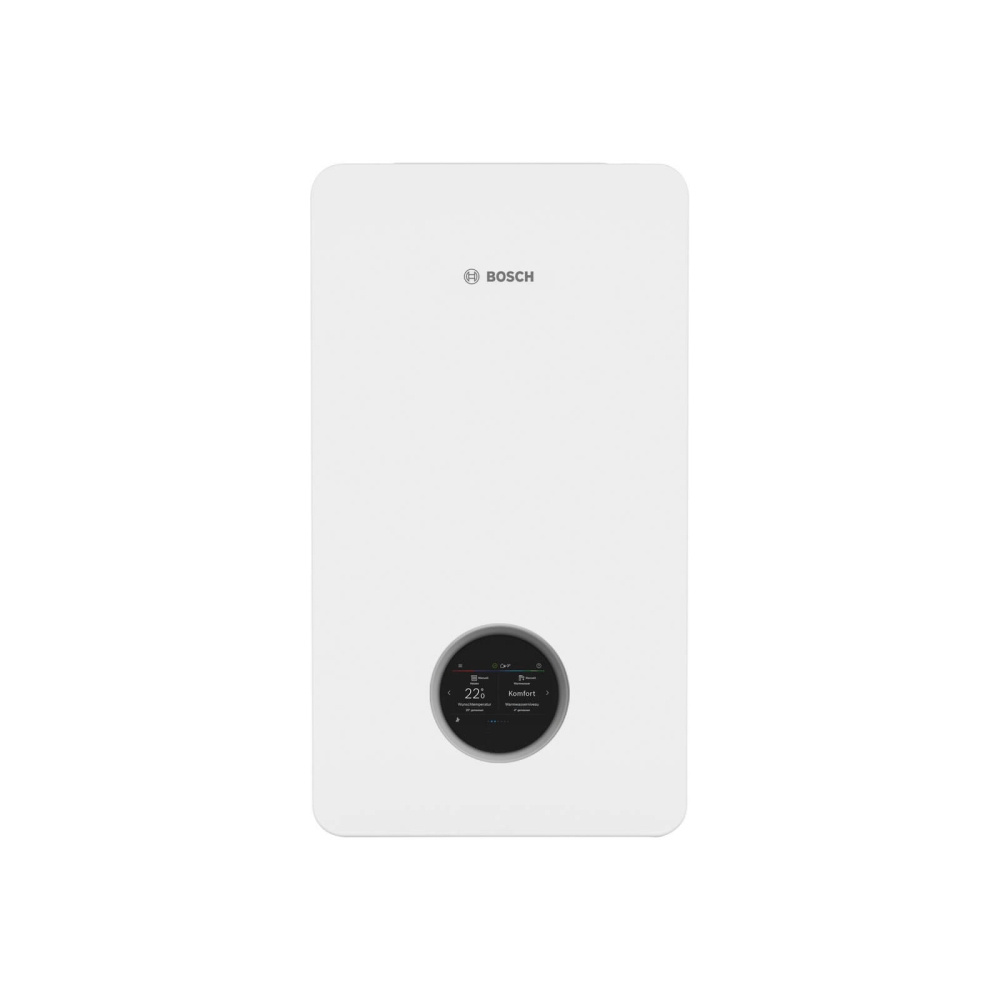

BOSCH Compress 3800i AW – Inneneinheit AWEi (wandhängend)
BOSCH Bestellnr.: 8738218571
Die BOSCH Compress 3800i AW Inneneinheit AWEi ist eine wandhängende Lösung zur Kombination mit externen Puffer- und Warmwasserspeichern. Durch ihre kompakte Bauweise ermöglicht sie eine flexible Montage und ist für den Einsatz mit den Monoblock Außeneinheiten Compress 3800iAW O-S/T vorgesehen. Für eine intuitive Inbetriebnahme und Bedienung ist das 5 Zoll Farb-Touchbedienfeld UI 800 integriert. Zum Lieferumfang gehört außerdem das Internet- und Funkmodul Connect-Key K40 RF. Darüber lassen sich Softwareupdates der Geräteelektronik über das K40 RF Gateway und die EasyService App durchführen. Zur Ausstattung zählen zudem Umschaltventil, Heizkreispumpe für den Primärkreis, elektrischer 9-kW-Zuheizer, Sicherheitsventil, manuelle Entlüfter, Manometer und Drucksensor.
Eigenschaften der Inneneinheit
- Wandhängende Inneneinheit für Luft/Wasser-Wärmepumpe
- Integriertes 5 Zoll Farb-Touchbedienfeld UI 800
- Connect-Key K40 RF im Lieferumfang
- Sicherheitsventil, manuelle Entlüfter, Manometer und Drucksensor
- Heizkreispumpe für den Primärkreis und 9-kW-Zuheizer
- Umschaltventil für Heizen und Warmwasser
- Kompakte und flexible Montage
Hinweise: Ein Magnetit-/ Schlammabscheider muss in allen Anlagen (Neubau und Bestand) im Rücklauf vom Heizsystem zur Inneneinheit installiert werden! Absperrhahn mit Schmutzfilter im Lieferumfang. Muss im Rücklauf zwischen Innen- und Außeneinheit montiert werden. Vorlauffühler T0 im Lieferumfang. Warmwasserfühler TW1 (TW2) müssen separat bestellt werden.
Technische Daten – Tabellen
Technische Daten der Inneneinheit
| BOSCH Compress 3800i AW | Einheit | AWEi | AWMi |
|---|---|---|---|
| BOSCH Bestellnr. | 8738218571 | 8738218572 | |
| *Betriebsangaben: Heizung | |||
| Max. Vorlauftemperatur | °C | 75 | |
| Betriebsangaben: Warmwasser | |||
| Speichervolumen | l | --- | 179,0 |
| Elektrische Daten | |||
| Nennspannung 1 | V | 230 | |
| Nennspannung 2 | V | 400 | |
| Elektrische Frequenz | Hz | 50 | |
| Anschlussart 1 | 1/N/PE | ||
| Anschlussart 2 | 3/N/PE | ||
| Schutzart (EN 60529) | IPX1 | ||
| Zuheizerleistung (1-phasig) | kW | 6 | |
| Zuheizerleistung (3-phasig) | kW | 9 | |
| Max. elektrischem Leistungsaufnahme (1-phasig) | kW | 6,2 | |
| Max. elektrischem Leistungsaufnahme (3-phasig) | kW | 9,2 | |
| Abmessungen | |||
| Höhe | mm | 747 | 1690 |
| Breite | mm | 400 | 600 |
| Tiefe | mm | 297 | 600 |
| Nettogewicht | kg | 20 | 86 |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
