BOSCH Compress 3800i AW – Inneneinheit AWEi (wandhängend)
BOSCH Bestellnr.: 8738218572

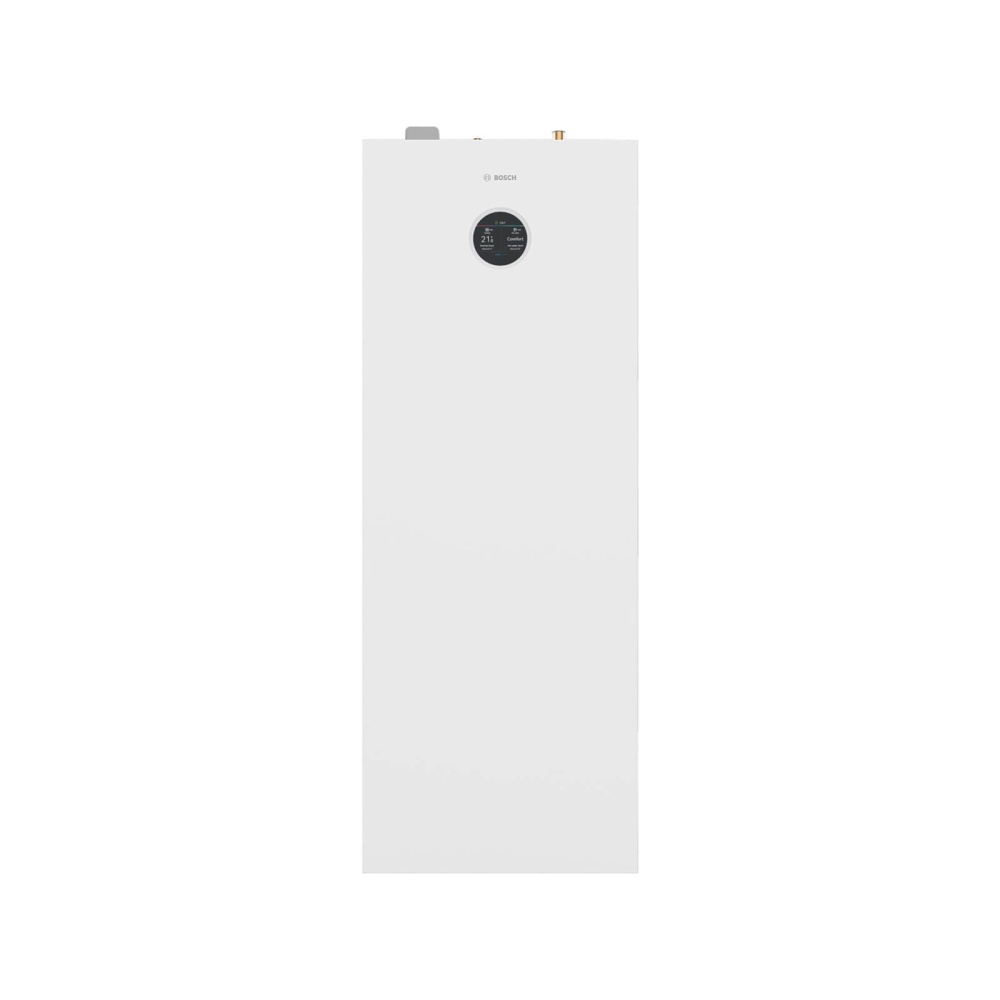

Die BOSCH Compress 3800i AW Inneneinheit AWMi kombiniert kompakte Abmessungen mit integriertem Warmwasserspeicher und eignet sich für die Monoblock Außeneinheiten Compress 3800iAW O-S/T. Der 179 Liter fassende Warmwasserspeicher aus Edelstahl ist direkt in der Modulvariante integriert. Mit einer Stellfläche von nur 0,36 m², einer Höhe von 1,6 m und geringem Gewicht ist eine platzsparende und schnelle Montage möglich. Die Bedienung erfolgt über das integrierte Farb-Touchbedienfeld UI 800. Das mitgelieferte Internet- und Funkmodul Connect-Key K40 RF ermöglicht Softwareupdates über das K40 RF Gateway und die EasyService App. Zur Ausstattung gehören außerdem Umschaltventil, Heizkreispumpe, 9-kW-Zuheizer, Sicherheitsventil, manuelle Entlüfter, Manometer und Drucksensor.
Eigenschaften der Inneneinheit
- Bodenstehende Inneneinheit für Luft/Wasser-Wärmepumpe
- Integrierter 179-Liter-Warmwasserspeicher aus Edelstahl
- Connect-Key K40 RF im Lieferumfang
- Heizkreispumpe für den Primärkreis und 9-kW-Zuheizer
- Sicherheitsventil, manuelle Entlüfter, Manometer und Drucksensor
- Farb-Touchbedienfeld UI 800 integriert
- Platzsparende Montage auf 0,36 m²
- Geringe Bauhöhe von 1,6 m
Hinweise: Ein Magnetit-/ Schlammabscheider muss in allen Anlagen (Neubau und Bestand) im Rücklauf vom Heizsystem zur Inneneinheit installiert werden! Absperrhahn mit Schmutzfilter im Lieferumfang. Muss im Rücklauf zwischen Innen- und Außeneinheit montiert werden. Vorlauffühler T0 im Lieferumfang.
Technische Daten – Tabellen
Technische Daten der Inneneinheit
| BOSCH Compress 3800i AW | Einheit | AWEi | AWMi |
|---|---|---|---|
| BOSCH Bestellnr. | 8738218571 | 8738218572 | |
| *Betriebsangaben: Heizung | |||
| Max. Vorlauftemperatur | °C | 75 | |
| Betriebsangaben: Warmwasser | |||
| Speichervolumen | l | --- | 179,0 |
| Elektrische Daten | |||
| Nennspannung 1 | V | 230 | |
| Nennspannung 2 | V | 400 | |
| Elektrische Frequenz | Hz | 50 | |
| Anschlussart 1 | 1/N/PE | ||
| Anschlussart 2 | 3/N/PE | ||
| Schutzart (EN 60529) | IPX1 | ||
| Zuheizerleistung (1-phasig) | kW | 6 | |
| Zuheizerleistung (3-phasig) | kW | 9 | |
| Max. elektrischem Leistungsaufnahme (1-phasig) | kW | 6,2 | |
| Max. elektrischem Leistungsaufnahme (3-phasig) | kW | 9,2 | |
| Abmessungen | |||
| Höhe | mm | 747 | 1690 |
| Breite | mm | 400 | 600 |
| Tiefe | mm | 297 | 600 |
| Nettogewicht | kg | 20 | 86 |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
