BOSCH Paket GCC53-007 Gas-Brennwert-Kombitherme GC5300iW 20/30 C 23, CR120, IW-MV-1
BOSCH Bestell-Nr.: 7739623272

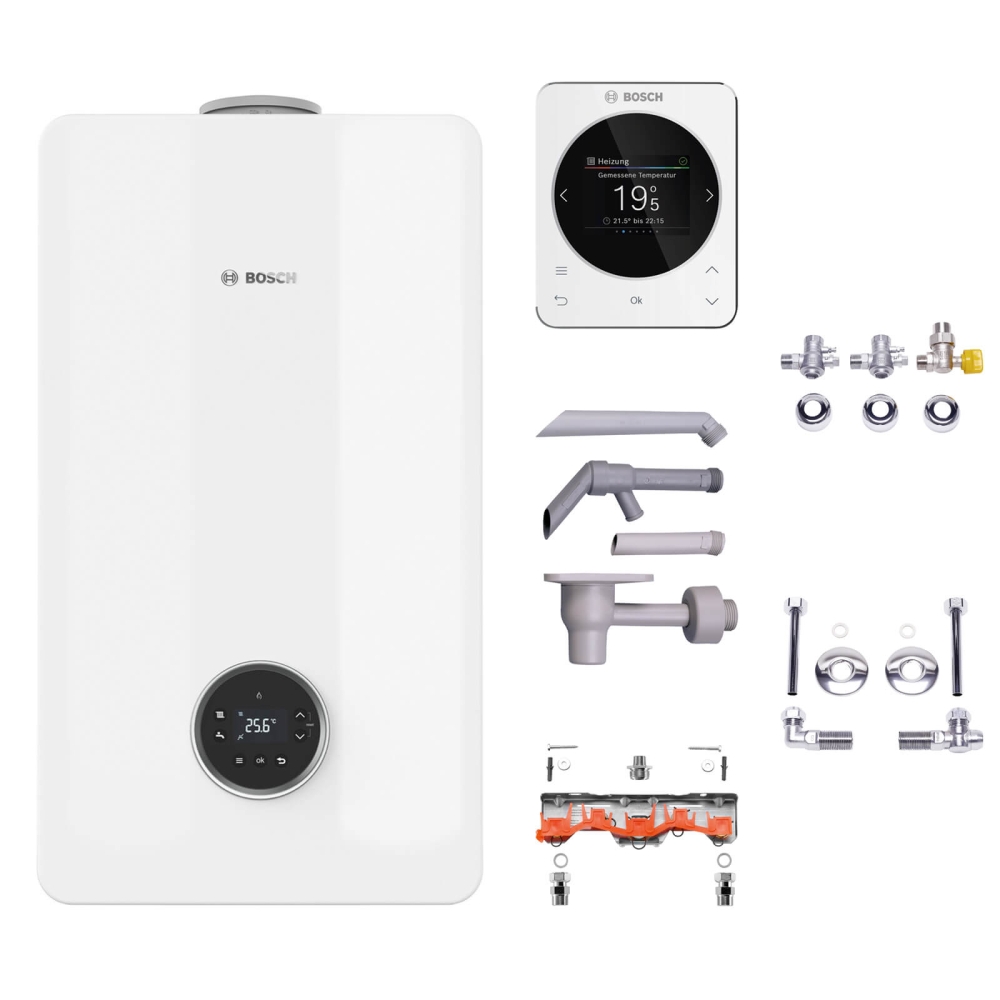

Paketinhalt
- 1 × 7736902110 BOSCH Gas-Brennwertgerät, wandhängend, GC5300iW 20/30 C 23, Kombi
- 1 × 7738112950 BOSCH raumtemperaturgef. Regler CR 120, 116x95x21, für 1 Heizkreis, 2,4"-Display
- 1 × 7738112657 BOSCH Installationszubehör IW-MV-1, Montageanschlussplatte Erdgas
- 1 × 7719000763 BOSCH Installationszubehör Nr. 432, Trichtersiphon
- 1 × 7738112219 BOSCH Installationszubehör Nr. 223/1, Serviceset R 3/4 mit TAE, Unterputz
- 1 × 7738112206 BOSCH Installationszubehör Nr. 220, Service-Paket R 1/2 Unterputz-Installat.
Therme
Condens GC5300iW 20/30 C 23
BOSCH Bestell-Nr.: 7736902110
3,4 - 20,8 kW bei 50/30°C Erdgas E/H (min. - max.)
3,0 - 19,5 kW bei 80/60°C Erdgas E/H (min. - max.)
Ideal zur Modernisierung von Ein-/Mehrfamilienhäusern
Die Gas-Brennwert-Kombitherme GC5300iW von Bosch bietet Heizleistungen von bis zu 20 kW und Warmwasserleistungen von bis zu 30 kW. Dadurch ist das Gerät perfekt zur Modernisierung eines Ein- oder Mehrfamilienhauses. Dank dem modernen Look mit glatten weißen Flächen, passt das Gerät auch gut in den Wohnbereich.
Automatische Leitungsanpassungen und einfache Bedienung
Im Bereich von 12 bis 100 % passt das Gerät seine Leistung automatisch an den jeweiligen Bedarf an. Das sorgt für einen niedrigen Gasverbrauch zu jeder Jahreszeit. Dank der eingebauten Bedieneinheit UI301, kann das Kombigerät einfach Inbetrieb genommen werden. Zusätzlich verfügt das Kombigerät über einen Steckplatz für ein Funk- oder WLAN-Modul.
Produktmerkmale
- Gas-Brennwertgeräte Condens 5300i W als Kombigerät mit integrierter Warmwasserbereitung
- Metall-Frontabdeckung in weiß
- Modulationsbereich bis 1:8
- Aluminium-Silizium-Wärmeblock (Sandguss)
- Bedienfeld UI 301 für einfache Inbetriebnahme und Service
- Konzentrischer Luft-/Abgasanschluss mit integrierten Messöffnungen
- Warmwasser-Vorrangschaltung mit ECO oder Komfortschaltung
- Steckplatz für Funkmodul (K 20 RF) oder WLAN-Modul (K 30 RF)
- Zugelassen nach EU-Gasgeräterichtlinien (90/396/EWG) und EN677 / EN483
- Display zur einfachen Bedienung und Statusabfrage
- Bedienfeld abgedeckt
Ausstattung
- Gas-Gebläse-Vormischbrenner aus Edelstahl
- Steuergerät: Bosch Heatronic 4i®, BUS-fähig
- Ausdehnungsgefäß
- Gegen Verschmutzung robuste Hocheffizienzpumpe
- Entlüfter
- Manometer
- Manometer
- Stetiggeregelte Gasarmatur (Gas-/Luft-Verbundregelung), Sicherheitseinrichtungen nach EN 12828
- Abgastemperaturbegrenzer (120 °C)
Hinweise
- Ein Bosch EMS Regler ist im Lieferumfang des Pakets enthalten (CR 120).
Bei Auslieferung vorjustiert auf Erdgas E/H. Anpassung auf Erdgas L/LL durch Einstellung an der Gasarmatur.
Regelung
Raumtemperaturgef. Regler CR 120
BOSCH Bestell-Nr.: 7738112950
Der raumtemperaturgeführte Regler CR 120 von Bosch bietet eine einfache Bedienung, Zeitprogramme für Heizung sowie Warmwasser und noch weitere Funktionen.
Produktmerkmale
- Einfache Bedienung durch farbiges 2,4" Touch Grafikdisplay und Klartextanzeige
- Zeitprogramm für Heizung und Zeitprogramm für Warmwasser mit je 6 individuellen Schaltpunkten
- Dient zur Regelung eines gemischten oder ungemischten Heizkreises in einfachen Heizanlagen
- Zusätzliche Regelung eines Speicherladekreises zur Warmwasserbereitung direkt am Wärmeerzeuger und einer solaren Warmwasserbereitung
- Umfangreiches Diagnosemenü mit Monitorwerten der Heizanlage, Störungsanzeige mit Fehlerspeicher sowie Funktionstests
Installationszubehör
Installationszubehör IW-MV-1, Montageanschlussplatte Erdgas
BOSCH Bestell-Nr.: 7738112657
Mit Anschlussverschraubungen, Heizkreis R3/4 und Gas-Anschlussstutzen R3/4 sowie R1/2
Installationszubehör Nr. 432, Trichtersiphon
BOSCH Bestell-Nr.: 7719000763
Trichtersiphon Hostalen, Anschluss R 1 mit Schieberosette
Installationszubehör Nr. 223/1, Serviceset R 3/4 mit TAE, Unterputz
BOSCH Bestell-Nr.: 7738112219
Service-Paket für Unterputzinstallation, für Erd- und Flüssiggas mit TAE
Bestehend aus:
- 2 Wartungshähne R 3/4
- Eckform mit Rosetten
- 1 Gas-Eckhahn R 3/4
- Rosette 3/4, 25 mm
Installationszubehör Nr. 220, Service-Paket R 1/2 Unterputz-Installat.
BOSCH Bestell-Nr.: 7738112206
Service-Paket für Unterputzinstallation
Bestehend aus:
- 1 Eckventil R 1/2
- 1 Anschlusswinkel R 1/2
- 2 Kupferrohre 12 x 100 mm
- 2 Überwurfmuttern R 1/2
- 2 Rosetten R 1/2
Technische Daten – Tabellen
Technische Daten der Kombitherme
| Gas-Brennwert-Kombitherme |
Einheit |
GC5300iW 20/24 C 23 |
GC5300iW 20/30 C 23 |
| BOSCH Bestell-Nr. |
7736902109 |
7736902110 |
| Energieeffizienzklasse |
| Energieeffizienzklasse Raumheizung |
 |
 |
|
| Energieeffizienzklasse Warmwasserbereitung |
 |
 |
|
| Jahreszeitenbedingte Raumheizungs-Energieeffizienz |
% |
94 |
| Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima |
% |
86 |
| Schallleistungspegel in Innenräumen |
dB (A) |
48 |
| Grunddaten |
| min. Nennwärmeleistung (50/30°C) |
kW |
3,4 |
| max. Nennwärmeleistung (50/30°C) |
kW |
20,8 |
| min. Nennwärmeleistung (80/60°C) |
kW |
3,0 |
| max. Nennwärmeleistung (80/60°C) |
kW |
19,5 |
| max. Nennwärmebelastung Heizung |
kW |
20,0 |
| max. Nennwärmeleistung (Warmwasser) |
kW |
25,2 |
30,5 |
| max. Vorlauftemperatur |
°C |
82 |
| max. Auslauftemperatur |
°C |
86 |
60 |
|
| Inhalt Ausdehnungsgefäß |
l |
12 |
|
| Spannungsversorgung |
230 V / 50 Hz |
| Schutzart (EN 60529) |
IPX4D, B23/B33 |
| Abmessungen |
| Höhe |
mm |
780 |
| Breite |
mm |
440 |
| Tiefe |
mm |
365 |
| Nettogewicht |
kg |
43 |
|
| Vor- und Rücklauf Heizung |
Zoll |
¾″ |
| Gasanschluss |
Zoll |
1″ |
| Abgasrohranschluss |
Ø mm |
80 |
| Luft/Abgasrohranschluss |
Ø mm |
125 |
|
| Produkt-Ident-Nr. |
CE-0085DM0360 |
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
