BOSCH Paket GCC53-016 Gas-Brennwert-Kombitherme GC5300iW 20/24 C 23, CT200, IW-MV-1
BOSCH Bestell-Nr.: 7739620844

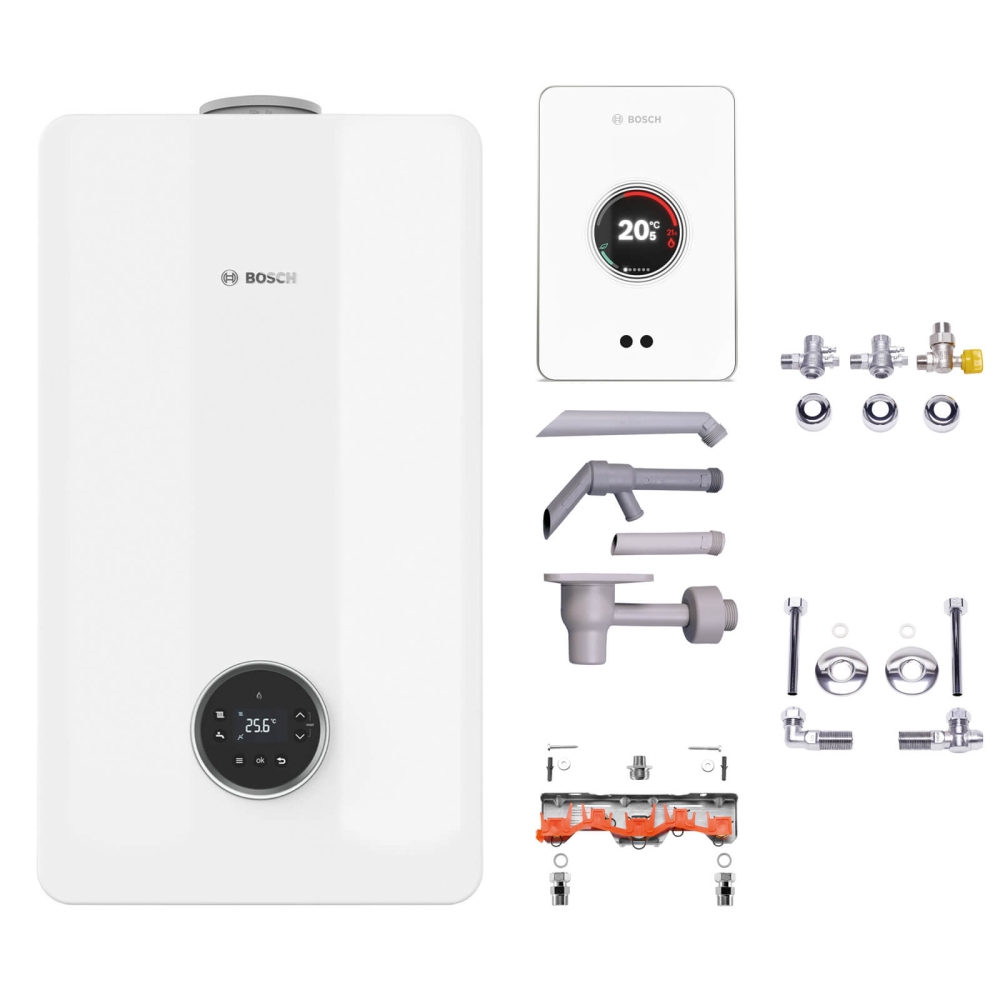

Paketinhalt
- 1 × 7736902109 BOSCH Gas-Brennwertgerät, wandhängend, GC5300iW 20/24 C 23, Kombi
- 1 × 7736701341 BOSCH smarter WLAN-Regler EasyControl, Touch-Screen, App-Anbindung, weiß (CT200)
- 1 × 7738112657 BOSCH Installationszubehör IW-MV-1, Montageanschlussplatte Erdgas
- 1 × 7719000763 BOSCH Installationszubehör Nr. 432, Trichtersiphon
- 1 × 7738112219 BOSCH Installationszubehör Nr. 223/1, Serviceset R 3/4 mit TAE, Unterputz
- 1 × 7738112206 BOSCH Installationszubehör Nr. 220, Service-Paket R 1/2 Unterputz-Installat.
Therme
Condens GC5300iW 20/24 C 23
BOSCH Bestell-Nr.: 7736902109
3,4 - 20,8 kW bei 50/30°C Erdgas E/H (min. - max.)
3,0 - 19,5 kW bei 80/60°C Erdgas E/H (min. - max.)
Ideal zur Modernisierung von Ein-/Mehrfamilienhäusern
Die Gas-Brennwert-Kombitherme GC5300iW von Bosch bietet Heizleistungen von bis zu 20 kW und Warmwasserleistungen von bis zu 30 kW. Dadurch ist das Gerät perfekt zur Modernisierung eines Ein- oder Mehrfamilienhauses. Dank dem modernen Look mit glatten weißen Flächen, passt das Gerät auch gut in den Wohnbereich.
Automatische Leitungsanpassungen und einfache Bedienung
Im Bereich von 12 bis 100 % passt das Gerät seine Leistung automatisch an den jeweiligen Bedarf an. Das sorgt für einen niedrigen Gasverbrauch zu jeder Jahreszeit. Dank der eingebauten Bedieneinheit UI301, kann das Kombigerät einfach Inbetrieb genommen werden. Zusätzlich verfügt das Kombigerät über einen Steckplatz für ein Funk- oder WLAN-Modul.
Produktmerkmale
- Gas-Brennwertgeräte Condens 5300i W als Kombigerät mit integrierter Warmwasserbereitung
- Metall-Frontabdeckung in weiß
- Modulationsbereich bis 1:8
- Aluminium-Silizium-Wärmeblock (Sandguss)
- Bedienfeld UI 301 für einfache Inbetriebnahme und Service
- Konzentrischer Luft-/Abgasanschluss mit integrierten Messöffnungen
- Warmwasser-Vorrangschaltung mit ECO oder Komfortschaltung
- Steckplatz für Funkmodul (K 20 RF) oder WLAN-Modul (K 30 RF)
- Zugelassen nach EU-Gasgeräterichtlinien (90/396/EWG) und EN677 / EN483
- Display zur einfachen Bedienung und Statusabfrage
- Bedienfeld abgedeckt
Ausstattung
- Gas-Gebläse-Vormischbrenner aus Edelstahl
- Steuergerät: Bosch Heatronic 4i®, BUS-fähig
- Ausdehnungsgefäß
- Gegen Verschmutzung robuste Hocheffizienzpumpe
- Entlüfter
- Manometer
- Manometer
- Stetiggeregelte Gasarmatur (Gas-/Luft-Verbundregelung), Sicherheitseinrichtungen nach EN 12828
- Abgastemperaturbegrenzer (120 °C)
Hinweise
- Ein Bosch EMS Regler ist im Lieferumfang des Pakets enthalten (CT 200).
Bei Auslieferung vorjustiert auf Erdgas E/H. Anpassung auf Erdgas L/LL durch Einstellung an der Gasarmatur.
Regelung

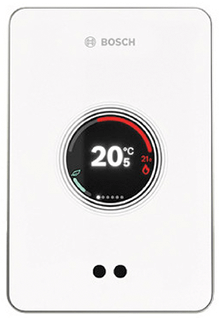

smarter WLAN-Regler EasyControl CT 200
BOSCH Bestell-Nr.: 7736701341
Der raumtemperaturgeführte Regler CR 120 von Bosch hat ein modernes Glasdesign mit Farb-Touchscreen und Ambient Light.
Produktmerkmale
- Smart Regler EasyControl CT 200 mit App-Bedienung zur intelligenten Heizungssteuerung
- Automatische Anwesenheitserkennung über GPS (heizt nur, wenn Bewohner Zuhause sind und spart dabei bis 21 % Heizenergie)
- Einzelraumregelung mit Bosch THW Heizkörper-Thermostaten. Für jeden Raum können Temperatur und Heizprogramm individuell eingestellt werden
- Raum- oder außentemperaturgeführter Regler, Außentemperatur über Fühler oder kabellos per Online-Wetterdienst
- Effizienzanzeige "Eco-Bar" und übersichtliche Energieverbrauchsanzeige für Warmwasser und Heizung in der App, mit Export-Funktion
- Nutzer hat volle Kontrolle über seine Daten (Datenspeicherung im EasyControl), alle intelligenten Funktionen können jederzeit aktiviert oder deaktiviert werden
- Kompatibel mit Sprachassisten Amazon Echo, Google Home oder Automatisierungsdienst IFTTT
- Einfach und sicher ins Internet über W-LAN (DHCP notwendig, 2,4 GHz)
- Einfach einrichten mit dem integrierten Installationsassistent in der App "EasyControl"
Wichtig: Zur Inbetriebnahme und für Updates muss ein WLAN Router mit Internetanschluss, sowie ein Smartphone mit Betriebssystem Android oder iOS vorhanden sein
Installationszubehör
Installationszubehör IW-MV-1, Montageanschlussplatte Erdgas
BOSCH Bestell-Nr.: 7738112657
Mit Anschlussverschraubungen, Heizkreis R3/4 und Gas-Anschlussstutzen R3/4 sowie R1/2
Installationszubehör Nr. 432, Trichtersiphon
BOSCH Bestell-Nr.: 7719000763
Trichtersiphon Hostalen, Anschluss R 1 mit Schieberosette
Installationszubehör Nr. 223/1, Serviceset R 3/4 mit TAE, Unterputz
BOSCH Bestell-Nr.: 7738112219
Service-Paket für Unterputzinstallation, für Erd- und Flüssiggas mit TAE
Bestehend aus:
- 2 Wartungshähne R 3/4
- Eckform mit Rosetten
- 1 Gas-Eckhahn R 3/4
- Rosette 3/4, 25 mm
Installationszubehör Nr. 220, Service-Paket R 1/2 Unterputz-Installat.
BOSCH Bestell-Nr.: 7738112206
Service-Paket für Unterputzinstallation
Bestehend aus:
- 1 Eckventil R 1/2
- 1 Anschlusswinkel R 1/2
- 2 Kupferrohre 12 x 100 mm
- 2 Überwurfmuttern R 1/2
- 2 Rosetten R 1/2
Technische Daten – Tabellen
Technische Daten der Kombitherme
| Gas-Brennwert-Kombitherme | Einheit | GC5300iW 20/24 C 23 | GC5300iW 20/30 C 23 |
|---|---|---|---|
| BOSCH Bestell-Nr. | 7736902109 | 7736902110 | |
| Energieeffizienzklasse | |||
| Energieeffizienzklasse Raumheizung | |||
| Energieeffizienzklasse Warmwasserbereitung | |||
| Jahreszeitenbedingte Raumheizungs-Energieeffizienz | % | 94 | |
| Warmwasserbereitungs-Energieeffizienz bei durchschnittl. Klima | % | 86 | |
| Schallleistungspegel in Innenräumen | dB (A) | 48 | |
| Grunddaten | |||
| min. Nennwärmeleistung (50/30°C) | kW | 3,4 | |
| max. Nennwärmeleistung (50/30°C) | kW | 20,8 | |
| min. Nennwärmeleistung (80/60°C) | kW | 3,0 | |
| max. Nennwärmeleistung (80/60°C) | kW | 19,5 | |
| max. Nennwärmebelastung Heizung | kW | 20,0 | |
| max. Nennwärmeleistung (Warmwasser) | kW | 25,2 | 30,5 |
| max. Vorlauftemperatur | °C | 82 | |
| max. Auslauftemperatur | °C | 86 | 60 |
| Inhalt Ausdehnungsgefäß | l | 12 | |
| Spannungsversorgung | 230 V / 50 Hz | ||
| Schutzart (EN 60529) | IPX4D, B23/B33 | ||
| Abmessungen | |||
| Höhe | mm | 780 | |
| Breite | mm | 440 | |
| Tiefe | mm | 365 | |
| Nettogewicht | kg | 43 | |
| Vor- und Rücklauf Heizung | Zoll | ¾″ | |
| Gasanschluss | Zoll | 1″ | |
| Abgasrohranschluss | Ø mm | 80 | |
| Luft/Abgasrohranschluss | Ø mm | 125 | |
| Produkt-Ident-Nr. | CE-0085DM0360 | ||
WICHTIG
Bitte informieren Sie sich vorab bei Ihrem Gasversorger für welche Gasart Sie die Therme benötigen.
Die Installation von Gas- bzw. Elektrogeräten, darf nur durch einen konzessionierten Fachbetrieb durchgeführt werden.
Bedienungsanleitung
Installations- und Wartungsanleitung
