Beschreibung

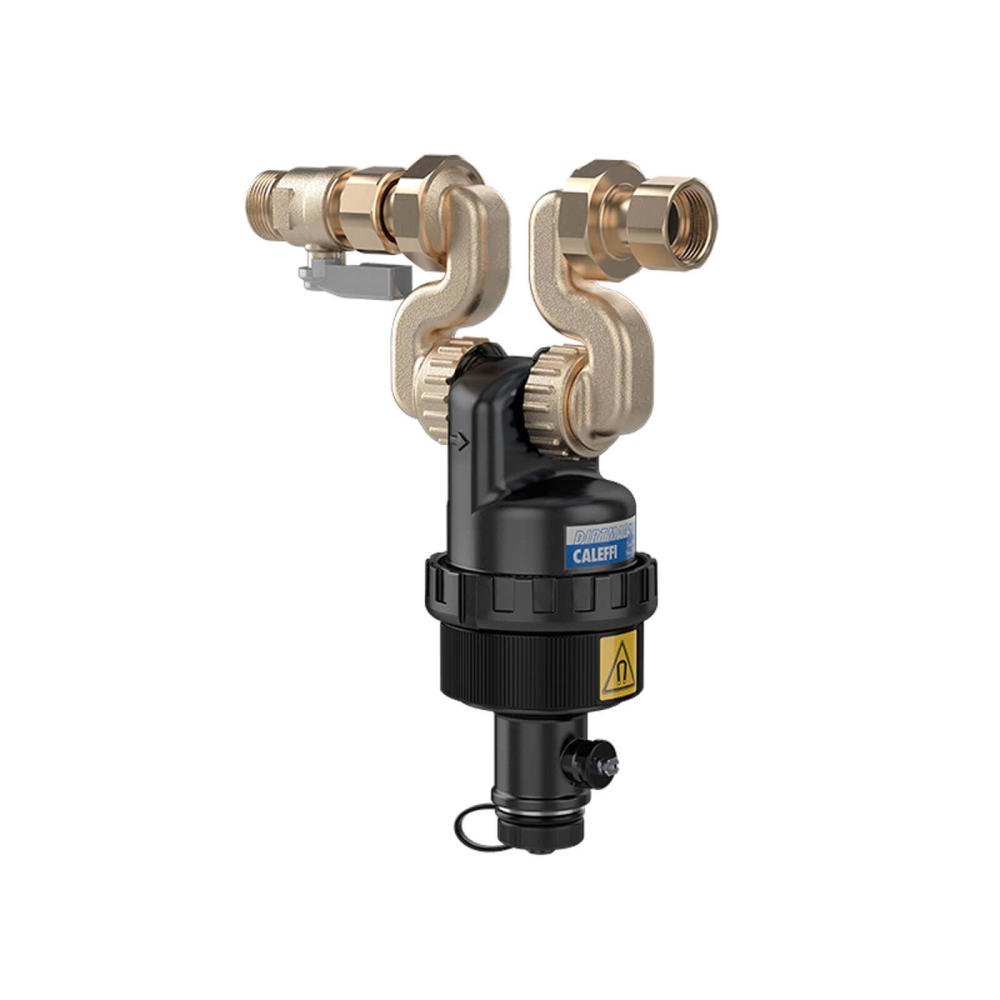

CALEFFI - DIRTMAGSLIM® - Schlammabscheider 3/4", DN 20, für Vaillant Unterputz, mit Magnet
Caleffi Art.-Nr.: 545455
Der Schlammabscheider DIRTMAGSLIM ® funktioniert nach mehreren miteinander kombinierten physikalischen Prinzipien. Das Innenelement besteht aus einem besonders konfigurierten Gitter. Die im Wasser befindlichen Verunreinigungen treffen auf dieses Gitter und sinken in den unteren Teil des Gehäuses ab. Ein abnehmbarer Magnetring um das Gehäuse des DIRTMAGSLIM® bewirkt auch eine Abscheidung eisenhaltiger Verunreinigungen. Die in der Kammer angesammelten Verunreinigungen können auch bei laufender Anlage durch Öffnen des Entleerungshahns und Abnehmen des Magnetringes abgeschieden werden.
Funktion und Merkmale
- Beseitigung von Schmutz und Magnetit im geschlossenen Kreislauf.
- Entleerung auch bei laufender Anlage möglich. Hinweis: Die Pumpe im Heizkreislauf sollte während der Entleerung ausgeschaltet werden. Über die Ablauftülle darf nicht befüllt werden.
- Zur Installation unter Wandheizkesseln bei beengten Platzverhältnissen.
- Garantie maximaler Effizienz bei der Abscheidung der Verunreinigungen in der Anlage.
- Der Schlammabscheider scheidet bei minimalem Druckverlust auch kleinste Partikel effizient ab.
- Effiziente und schnelle Reinigung durch abnehmbaren Magnetring.
Technische Daten
| Caleffi Schlammabscheider | Einheit | DIRTMAGSLIM® (545455) |
|---|---|---|
| Maximaler Betriebsdruck | bar | 3 |
| Betriebstemperaturbereich | °C | 0 - 90 |
| Material (Gehäuse) | Technopolymer | |
| Arbeitsmedium | Wasser | |
| Anschluss (Einlass/Anlagenseite) | G 3/4" A AG | |
| Anschluss (Endauslass/Heizkesselseite) | G 3/4" IG | |
