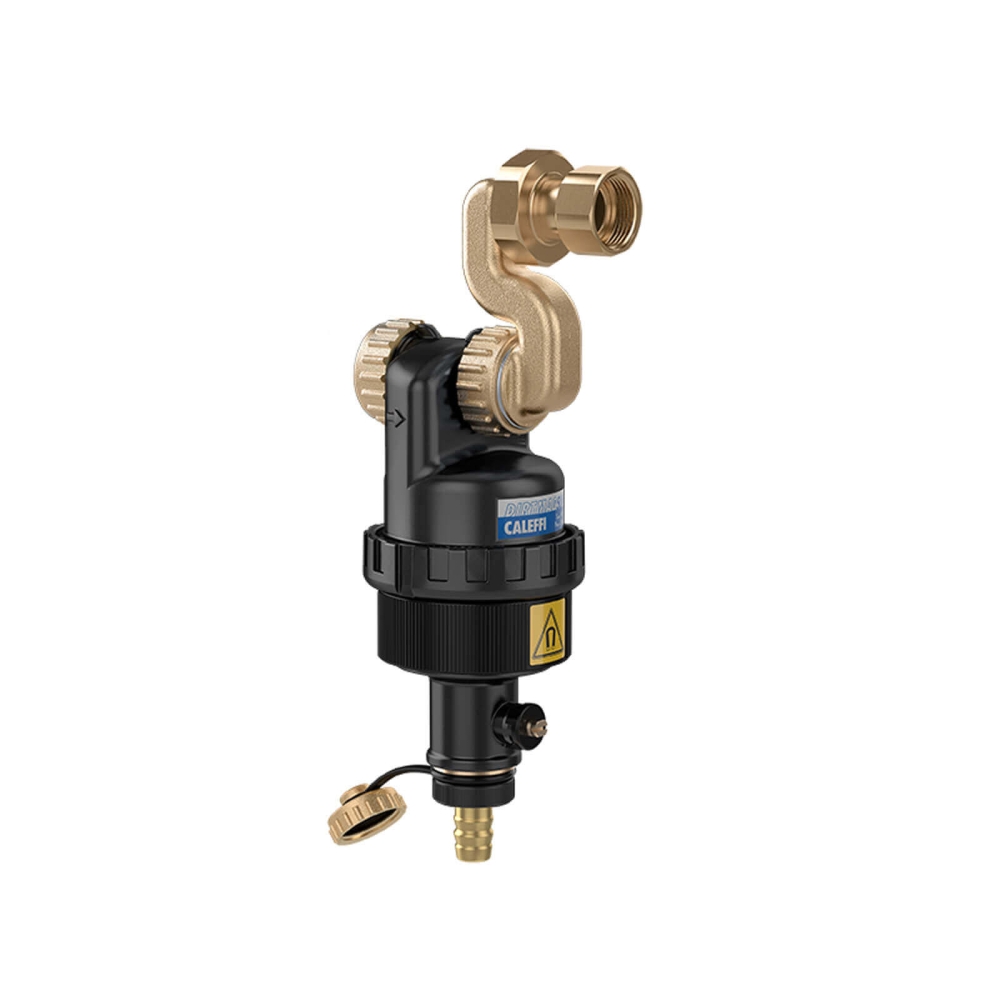

CALEFFI - DIRTMAGSLIM® - Schlammabscheider Ø 22 mm, für Vaillant Aufputz, mit Magnet
Caleffi Art.-Nr.: 545252
Der Schlammabscheider mit Magnet DIRTMAGSLIM® trennt und sammelt die in der Anlage vorhandenen Verunreinigungen dank einer innerhalb des Volumenstroms arbeitenden Brücke. Diese Brücke bewirkt eine Turbulenz innerhalb des Volumenstromes und leitet dadurch die Verunreinigungen in die Dekantierkammer, in der die Schmutzpartikel dank der verringerten Fliessgeschwindigkeit zurückgehalten werden; somit besteht kein Risiko, dass sie wieder in den Kreislauf zurückkehren. Dieses Funktionsprinzip hat den Vorteil, dass nur ein minimaler Druckverlust innerhalb des Schlammabscheiders zu verzeichnen ist. Die Abscheidekapazität wird durch einen abnehmbaren Magnetclip zusätzlich verbessert.
Schlammabscheider mit Magnet zur Installation unter Wandheizgeräten. Spezifische Konfiguration für die Installation mit einem wandmontierten Vaillant Heizkessel mit waagrechten Anschlüssen.
Funktion und Merkmale
- VAILLANT Version (Aufputz)
- Beseitigung von Schmutz und Magnetit im geschlossenen Kreislauf.
- Entleerung auch bei laufender Anlage möglich.
- Zur Installation unter Wandheizkesseln bei beengten Platzverhältnissen.
- Garantie maximaler Effizienz bei der Abscheidung der Verunreinigungen in der Anlage.
- Der Schlammabscheider scheidet bei minimalem Druckverlust auch kleinste Partikel effizient ab.
- Effiziente und schnelle Reinigung durch abnehmbaren Magnetring.
Technische Daten
| Caleffi Schlammabscheider | Einheit | DIRTMAGSLIM® (545252) |
|---|---|---|
| Maximaler Betriebsdruck | bar | 3 |
| Betriebstemperaturbereich | °C | 0 - 90 |
| Material (Gehäuse) | Technopolymer | |
| Arbeitsmedium | Wasser | |
| Anschluss (Einlass/Anlagenseite) | Ø 22 | |
| Anschluss (Endauslass/Heizkesselseite) | G 3/4" IG | |
Technische Broschüre
Einbauanleitung
