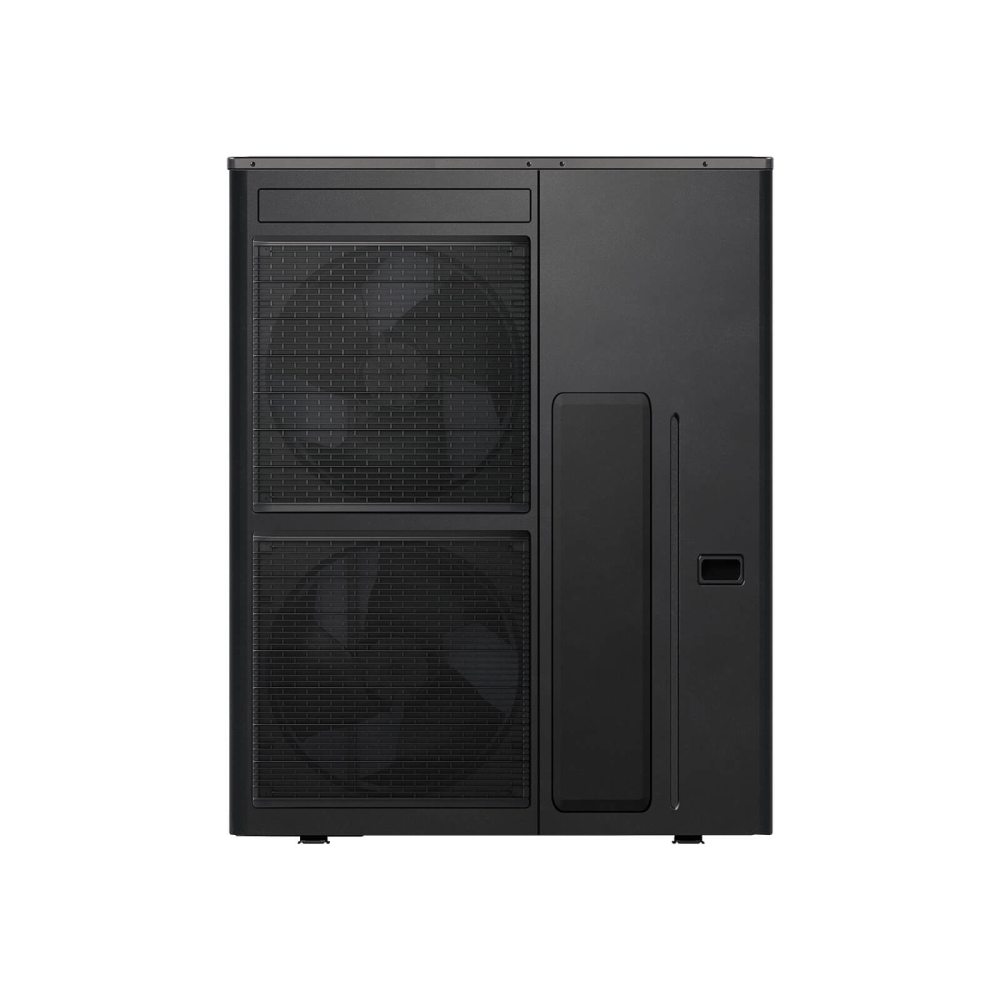

Panasonic Aquarea HP Außeneinheit, 16 kW, Gen. M – für eine Hydraulik-Splitwärmepumpe
Panasonic Artikelnr.: WH-WDG16ME8
HINWEIS: Dieses Produkt enthält nur die Außeneinheit der Splitwärmepumpe. Zum Betrieb wird eine kompatible Inneneinheit benötigt. Die technischen Daten und Funktionen beziehen sich auf ein Set aus Innen- und Außeneinheit.
Kompatibele Inneneinheiten:
- Reglermudoul, 9 bis 16 kW, Gen. M – Artikelnr.: WH-CME8
- Hydromodul, 9 bis 16 kW, Gen. M – Artikelnr.: WH-SDC0316M9E8
- Kombi-Hydromodul mit 185l, 9 bis 16 kW, Gen. M – Artikelnr.: WH-ADC0316M9E8AN2
- Kombi-Hydromodul mit 260l, 9 bis 16 kW, Gen. M – Artikelnr.: WH-ADC0316M9E8AN3
Die ideale Wahl für den Neubau
Mit den neuen High Performance (HP) Geräte der Generation M von Panasonic, gibt es jetzt die ideale Wahl für den Neubau sowie Niedrigenergiehäuser. Die Leistungsklassen von 9, 12 und 16 kW decken die meisten Anwendungsfälle für große Ein- und Mehrfamilienhäuser ab. Der Einsatzbereich der Wärmepumpen liegt bei Außentemperaturen von bis zu -20 °C. Außerdem erreichen die Geräte Vorlauftemperaturen von bis zu 75 °C und sind somit sowohl für Flächenheizungen als auch Heizkörper geeignet.
Betrieben werden die Wärmepumpen mit dem umweltfreundlichen Kältemittel R290, welches ein GWP-Wert von nur 0,02 hat. Für einen sauberen und sicheren Betrieb sind die Geräte mit einem Magnetfilter sowie Strömungswächter ausgestattet. Die integrierte Hocheffizienzpumpe sorgt für eine energieeffiziente Umwälzung des Heizwassers. Die Hydraulikverbindung zwischen dem Außen- und Innengerät macht eine Kältemittelleitung ins innere des Gebäudes überflüssig. So wird die Installation und Inbetriebnahme deutlich vereinfacht.
Hinweis: Für manche der hier gezeigten Funktionen/Eigenschaften wird weiteres Zubehör benötigt (nicht im Lieferumfang enthalten).
Eigenschaften der Aquarea Wärmepumpe
- Hydraulikverbindung zwischen Außen- und Innengerät
- Natürliches Kältemittel R290 mit GWP-Wert 0,02
- Einsatzbereich im Heizbetrieb bis -25 °C
- Wasservorlauftemperaturen bis 75 °C
- Kein Kältemittel im Innengerät/Gebäude
Technische Daten – Tabellen
Technische Daten der Aquarea Außeneinheit
| Außeneinheit der Hydraulik-Splitwärmepumpe | Einheit | Gen. M, 9 kW | Gen. M, 12 kW | Gen. M, 16 kW |
|---|---|---|---|---|
| Panasonic Artikelnr. | WH-WDG09ME8 | WH-WDG12ME8 | WH-WDG16ME8 | |
| Netzspannung | Dreiphasig (400 V / 50 Hz) | |||
| Energieeffizienz | ||||
| Raumheizungs-Energieeffizienz (ηs,h), W35/W55 | % | 191 / 140 | 183 / 140 | 180 / 140 |
| SCOP Raumheizung, W35/W55 | 4,84 / 3,57 | 4,65 / 3,58 | 4,58 / 3,58 | |
| Grunddaten | ||||
| Heizleistung / COP (A7/W35) | kW / - | 9,00 / 5,10 | 12,00 / 4,88 | 16,00 / 4,65 |
| Heizleistung / COP (A7/W55) | kW / - | 9,00 / 3,10 | 12,00 / 3,06 | 16,00 / 3,00 |
| Heizleistung / COP (A2/W35) | kW / - | 9,00 / 3,81 | 12,00 / 3,46 | 16,00 / 3,30 |
| Heizleistung / COP (A2/W55) | kW / - | 9,00 / 2,52 | 12,00 / 2,27 | 16,00 / 2,27 |
| Heizleistung / COP (A–7/W35) | kW / - | 9,00 / 3,16 | 12,00 / 3,00 | 16,00 / 2,63 |
| Heizleistung / COP (A–7/W55) | kW / - | 9,00 / 2,07 | 12,00 / 1,97 | 16,00 / 1,90 |
| Kühlleistung / EER (A35/W7) | kW / – | 9,00 / 3,61 | 9,00 / 3,61 | 9,00 / 3,61 |
| Kühlleistung / EER (A35/W18) | kW / – | 9,00 / 5,26 | 9,00 / 5,26 | 9,00 / 5,26 |
| Schallleistungspegel (Heizen) 1) | dB(A) | 54 | 55 | 58 |
| Hocheffizienzpumpe: Drehzahlstufen | variabel | |||
| Hocheffizienzpumpe: Leistungsaufnahme (min. / max.) | W | 30 / 175 | ||
| Warmwasservolumenstrom (A7/W35, ΔT = 5 K) | l/min | 25,8 | 34,4 | 45,9 |
| Vorgefüllte Kältemittelmenge (R290) / CO2-Äquivalent 2) | kg / t | 1,58 / 0,00003 | 1,58 / 0,00003 | 1,58 / 0,00003 |
| Empfohlene Sicherung für Netzanschluss 3) | A | 20 | ||
| Empfohlener Kabelquerschnitt (min.) für Netzanschluss 4) | mm² | 5 × 1,5 | ||
| Außentemperatur-Grenzwerte | ||||
| Heizen (min. / max.) | °C | -25 ~ +35 | ||
| Kühlen (min. / max.) | °C | +10 ~ +43 | ||
| Wasseraustrittstemperatur | ||||
| Heizen (min. / max.) | °C | +25 ~ +75 | ||
| Kühlen (min. / max.) | °C | +5 ~ +20 | ||
| Abmessungen | ||||
| Höhe | mm | 1520 | ||
| Breite | mm | 1200 | ||
| Tiefe | mm | 370 | ||
| Nettogewicht | kg | 151 | ||
|
1) Schallleistungspegel gemäß EN 12102 unter Bedingungen gemäß EN 14825 (Teillast). 2) WH-WDG-Modelle sind hermetisch abgeschlossen. 3) Örtlich geltende Vorschriften beachten. 4) Gilt bei Außentemperaturen über +15 °C. EER-/COP-Werte werden in Übereinstimmung mit EN 14511 berechnet. |
WICHTIG
Zum Betrieb dieses Geräts wird ein Dreiphasen-Wechselstromanschluss (Starkstromanschluss) benötigt.
Das Gerät darf nur nach Zustimmung des Netzbetreibers von diesem selbst oder einem, in das Installateurverzeichnis eines Netzbetreibers eingetragenes, Installationsunternehmen installiert werden.
